Klangvolle Namen in Beton, in Architektur-Beton

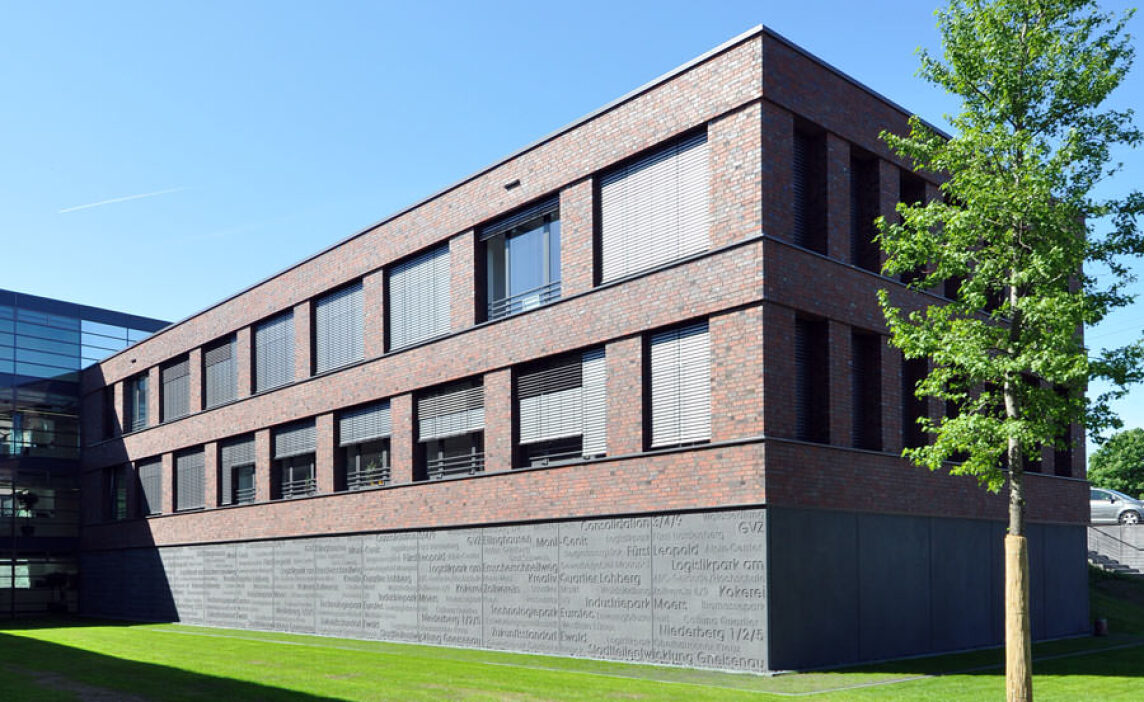

(5.7.2012) Im Frühjahr 2012 wurde auf dem Kokerei-Areal des Unesco-Welterbes Zoll­verein in Essen nach 15 Monaten Bauzeit der neue Unternehmenssitz der RAG Montan Immobilien eingeweiht (siehe Google-Maps). Der zweigeteilte, mit einer verglasten Querspange versehene Neubau verfügt über zahlreiche Büro- und Konferenzräume und bietet 250 Mitarbeitern Platz. Ein besonderes gestalterisches Highlight des Gebäudes ist die vorgehängte Sockelverkleidung aus Sichtbeton-Elementen. Durch den Einsatz elastischer Kunststoffmatrizen wurden die Namen aller Projekte der RAG Montan Immobilien kunstvoll in die Fassade eingearbeitet.


Ein Blick auf das architektonische Konzept

1986 wurde auf der Kokerei Zollverein die letzte Schicht gefahren. Seit einiger Zeit arbeitet die RAG Montan Immobilien nun daran, das geschichtsträchtige und mit der klangvollen Adresse „Im Welterbe“ ausgestattete Areal zu revitalisieren. Mit der Fer­tigstellung des eigenen, 19,5 Mio. Euro teuren Unternehmenssitzes ist der Anfang gemacht. Ziel des Projekts war es vor allem, die verschiedenen Standorte mit unter­schiedlichen Büros und Abteilungen an einem neuen zentralen Ort zusammenzulegen. Darüber hinaus galt es, das Startzeichen für die geplante Ansiedlung weiterer Unter­nehmen auf dem Gelände zu setzen. Der 2- bzw. 3-geschossige Gebäudekomplex wur­de von Bahl + Partner Architekten BDA mit einer traditionellen, rötlichen Klinkerfassade geplant. In der Mitte der beiden Bauten erstreckt sich ein offen gestalteter Treppen­hausbereich, der auch als Kommunikations-Treffpunkt für die Mitarbeiter fungiert.

Jürgen Bahl, verantwortlicher Architekt, erklärt: „Ziel war es, einen Bereich zu schaf­fen, der die Interaktion der Mitarbeiter untereinander fördert. Es zeigt sich schon jetzt, dass die Räumlichkeiten nicht nur in den Pausen rege genutzt werden.“ Neben den Büroräumen für die Mitarbeiter der Verwaltung verfügt der Neubau über zahlreiche repräsentative Konferenzräume für den Kundenverkehr.

Die Idee: Geschichte in Architekturbeton eingearbeitet

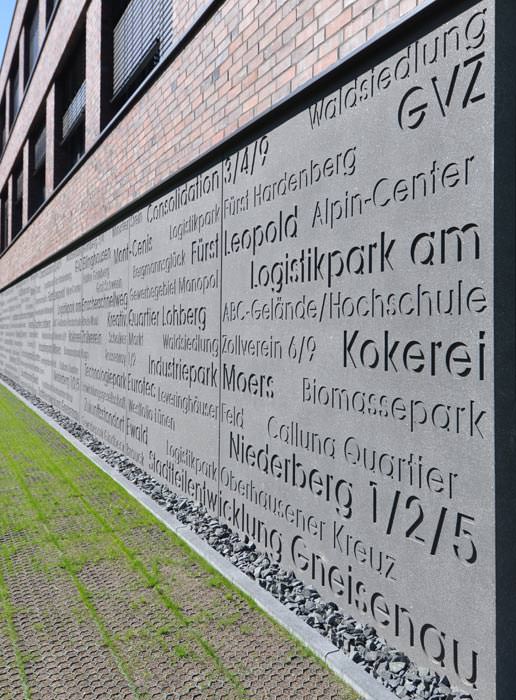

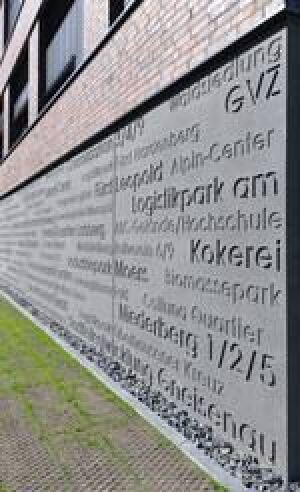

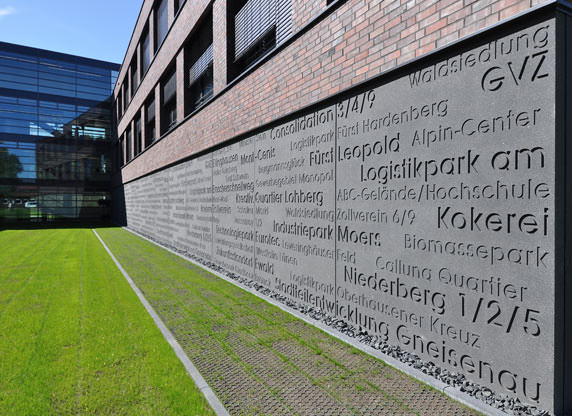

Einen außergewöhnlichen architektonischen Akzent hält der Innenhofbereich des Neu­baus bereit. Nach Plänen der Architekten wurde dort eine anspruchsvolle Sockelver­kleidung aus hochwertigen Betonfertigteilen realisiert. In diese eingearbeitet wurden die Namen aller Projekte der RAG Montan Immobilien - jeweils als eine Kombination aus dem historischen und dem aktuellen Namen. So finden sich dort zum Beispiel die Be­zeichnungen „Logistikpark Fürst Hardenberg“ und „Gewerbegebiet Monopol“.

Das zoombare Foto hat 4.980 x 2.907 Pixel - sofern Flash installiert ist!
Der Button ganz rechts in der Steuerungszeile aktiviert dann z.B. den "Full Screen View".

Jürgen Bahl erläutert: „Idee war es, den alten Schachtnamen aus dem Bestand der RAG, die im Ruhrgebiet bekannt und in den Köpfen der Menschen verankert sind, ein dauerhaftes Andenken zu geben und diese - ergänzt um die aktuellen Bezeichnun­gen - als Marken weiterleben zu lassen.“

Herstellung und Fertigung der Betonelemente

Die Herstellung der Sockelverkleidung erfolgte im Werk des Betonfertigteil-Spezialisten Hering Bau in Burbach. Gefertigt wurden insgesamt 32 Sockelelemente mit einem Format von jeweils ca. 3,00 x 2,70 Metern. Bei der Fassadenstruktur ent­schieden sich die Verantwortlichen für einen anthrazitfarbigen Beton mit glitzerndem Labradormaterial. Die Betonoberfläche wurde zur Veredelung fein gesäuert. Dabei wurde die oberste Feinmörtelschicht durch ein spezielles Gel entfernt, was die Oberfläche künstlich anraut und hochwertig erscheinen lässt.

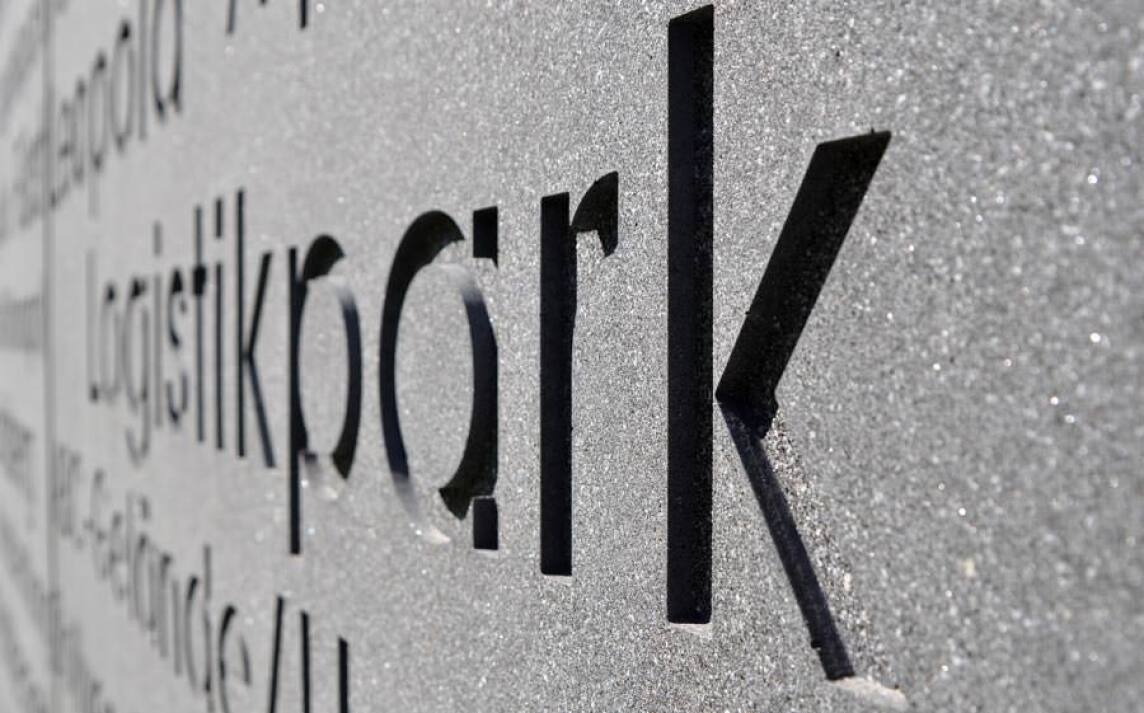

Eine besondere Herausforderung stellte die Einarbeitung der Schriftzeichen bzw. Buchstaben dar. Um ein Ausbrechen der Buchstaben zu verhindern und die gewünschte Scharfkantig­keit an den Ecken zu erreichen, wurden Gummi-Matrizen ver­wendet, die in der Schalung verklebt wurden. „Der Einsatz elastischer Matrizen ermöglicht ein absolut scharfkantiges und einwandfreies Ent­schalen, ohne dass das Betonelement dabei beschädigt wird“ so Sven Kosjak, Leiter des Modellbaus bei Reckli.

Günter Haas, verantwortlich für die Produktion bei Hering Bau: „Die Schriftzüge gehen von einem ins andere Wort über, die Abstände zwischen den Buchstaben variieren und darüber hinaus verfügen sie über unterschiedliche Tiefen von 0,5 bis 1 Zentimeter. Hinzu kam, dass die Schriftzüge teils über mehrere Betonplatten laufen. Also mussten die Buchstaben so angeordnet werden, dass keine störenden Fugen an den Übergängen zu sehen sind.“


Um alle Projekte abzubilden, wurden drei unterschiedliche Betonelemente mit insge­samt 9 Metern Länge benötigt. Die dauerelastischen Kunststoffmatrizen ermöglichten dabei ein vielfaches Entschalen. Auf diese Weise konnten die Elemente entsprechend mehrfach reproduziert werden. Sven Kosjak: „Die hohe Wiederverwendbarkeit der Matrizen macht daher auch ein solch architektonisch individuelles Bauvorhaben noch wirtschaftlich.“ Diese wurden dann entsprechend mehrfach reproduziert.

Wandkonstruktion und Montage

Die Fassade am Gebäudesockel wurde als vorgehängte hinterlüftete Konstruktion geplant. Da die darüber liegende Klinkerfassade bei der Montage schon vorhanden war, mussten die Sichtbetonelemente mit einem Stapler montiert werden. Dazu wurden die Platten an die Wand gestellt und dann mit Windankern verschraubt.

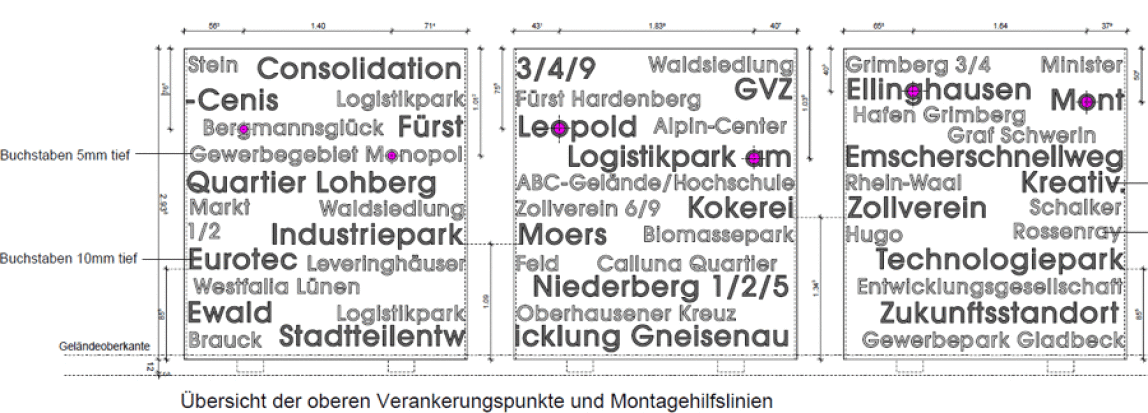

Für die Befestigungspunkte wurde beim Betonieren der Buchstaben „o“ und „a“ der innenliegende Kreis ausgespart. Im Labor von Hering wurden genau für diese Stellen runde Deckel gefertigt, welche die Befestigung abdecken und optisch unsichtbar machen.

Bautafel

Weitere Informationen zu elastischen Kunststoffmatrizen können per E-Mail an Reckli angefordert werden.
