Dünnschicht-Flachdach-Montagesystem für Ost/West-Ausrichtung

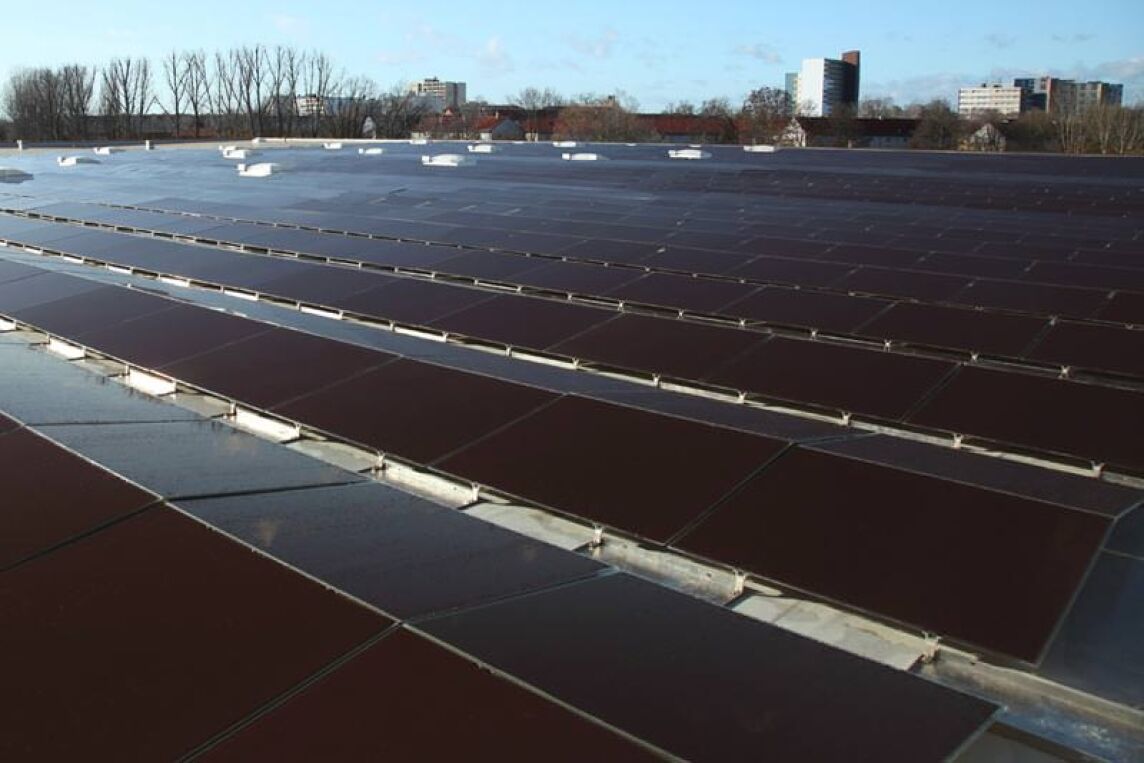

(26.1.2010) Schüco bringt mit dem Flachdach-Montagesystem "MSE 100 Ost/West" eine Neuentwicklung für Flachdach-Photovoltaikanlagen auf den Markt: Mit dem in Ost/West-Ausrichtung(!) aufgestellten, ballastfreien Dünnschicht-System sollen sich nun Flachdächer sinnvoll erschließen lassen, die bislang für Photovoltaikanlagen ungeeignet schienen.

Bild vergrößern

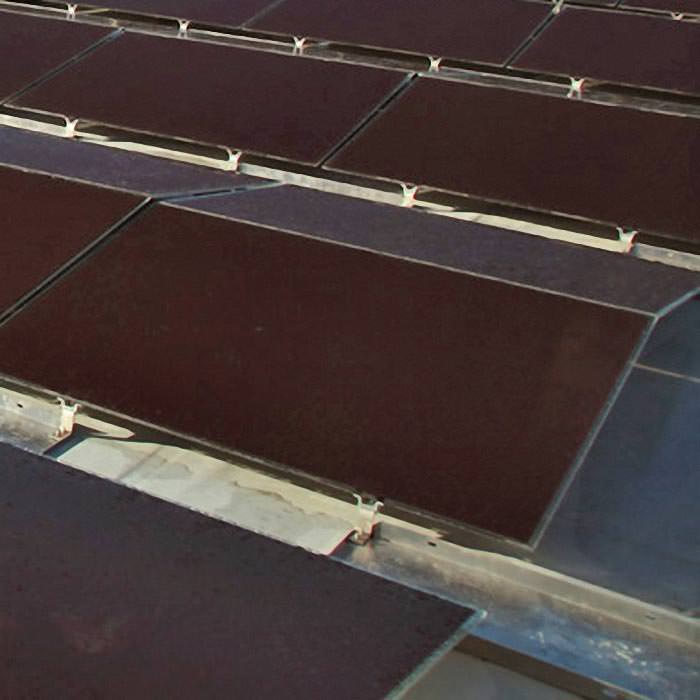

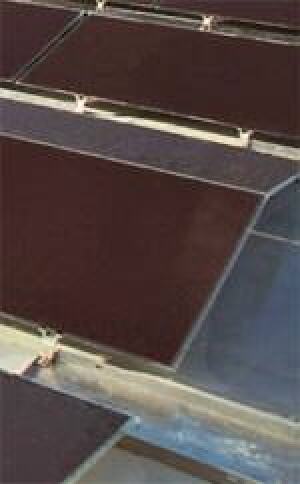

Bei der Montage werden immer jeweils zwei gegenüberliegende Photovoltaik-Module mit First-Verbindern, die in die Rückseitenstreben der Module eingeschoben werden, zu dachförmigen, statisch wirksamen Einheiten zusammengefügt. Diese haben eine Neigung von 10° und werden auf Bodenplatten fixiert, die gleichzeitig als Kabeltrassen dienen. Zugseile, die zwei gegenüberliegende Module verbinden, stabilisieren und sichern die Konstruktion. Die Schüco Dünnschichtmodule sind aufgrund ihrer Rahmenfreiheit und Diffuslichtnutzung integraler Bestandteil des Montagesystems.

Flächenoptimierung für eine höhere Anlagenleistung

Bild vergrößern

Üblicherweise werden Flachdachanlagen zur Ertragsoptimierung in Südausrichtung montiert. Speziell wegen der Eigenverschattung muss dabei ausreichend Abstand zwischen den Modulrahmen eingeplant werden. Durch die Kombination aus Dünnschichttechnologie und dem neuen Ausrichtungskonzept ist dagegen mit dem MSE 100 Ost/West-System eine Dachflächenausnutzung von bis zu 90% realisierbar. Eine statische Einheit von zwei mittels First-Verbindern verbundenen Modulen nimmt ca. 3 Quadratmeter ein.

Als einen weiteren Vorteil des MSE 100 Ost/West-Systems nennt Schüco die gleichmäßige Flächenbelastung, die pro Quadratmeter im Durchschnitt bei ca. 14 kg liegen soll. Eine zusätzliche Beschwerung des Systems sei nicht notwendig. So ist das System vom I.F.I. Institut für Industrieaerodynamik GmbH der Fachhochschule Aachen auf Standsicherheit ohne zusätzliche Beschwerung bis zu Windgeschwindigkeiten von 240 km/h getestet worden.

Das Schüco Flachdach-Montagesystem MSE 100 Ost/West wurde im September 2009 erstmalig im Rahmen der PVSec in Hamburg präsentiert.

Weitere Informationen zum Flachdach-Montagesystem "MSE 100 Ost/West" können per E-Mail an Schüco angefordert werden.
