Neues Zulassungsverfahren macht Drehzahlregelungen bei Ex e-Motoren attraktiver

(3.8.2010) Da das bisherige Zulassungsverfahren für umrichtergespeiste Motoren der Zündschutzart „Erhöhte Sicherheit“ (Ex e) vergleichsweise unflexibel und aufwändig war, wichen Betreiber in der Vergangenheit bei Anwendungen in explosionsgefährdeten Bereichen häufig auf die deutlich teueren und größeren Motoren mit druckfester Kapselung (Ex d) aus. Mittlerweile hat die Physikalisch-Technische Bundesanstalt (PTB) in Braunschweig ein neues Zulassungsverfahren entwickelt, das nunmehr den Einsatz von Drehzahlregelungen an Ex e-Motoren deutlich attraktiver macht.

Das neue Konzept sieht nur die Abnahme des Motors selbst vor, für den jedoch in seiner EG-Baumusterprüfbescheinigung spezielle Anforderungen für die thermische Überwachung definiert sind. So wird neben der üblichen zertifizierten Kaltleiterauswertung zusätzlich eine drehzahlabhängige Strombegrenzung gefordert, um der reduzierten Kühlung von eigenbelüfteten Motoren bei Drehzahlregelung Rechnung zu tragen.

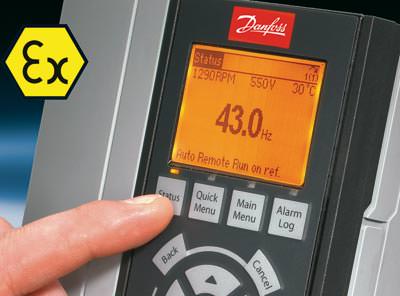

Vor diesem Hintergrund erweitert Danfoss die Frequenzumrichter VLT AutomationDrive FC 302 um enie spezielle Auswertefunktion, die nun den Betrieb von Ex e-Motoren erlaubt. Die für die Auswertefunktion benötigten Angaben sind auf dem Motortypenschild entsprechend abgenommener Ex e-Motoren vorhanden und Anwender können sie während der Inbetriebnahme über das Bedienteil oder die MCT 10 Programmiersoftware einfach eingeben.

In Verbindung mit der Option MCB 112, die die Aufgabe der Kaltleiterauswertung übernimmt, lässt sich so ein konformer Betrieb von Motoren mit Zündschutzart Ex e gemäß Richtlinie ATEX 94/9/EG gewährleisten.

Dies bedeutet für den Anwender nicht nur eine kostengünstige und flexible Alternative zu den bestehenden Lösungen. Sie eröffnet ihm auch interessante Energieeinsparpotentiale durch den günstigeren Einsatz einer Drehzahlregelung - insbesondere bei Pumpen und Lüfterantrieben, die aufgrund hoher Umstellungskosten bisher nicht in Frage kamen.

Weitere Informationen zu Drehzahlregelungen bei Ex e-Motoren können per E-Mail an Danfoss angefordert werden.
