Schüco Akustik: Schallschutz bei gekipptem Fenster oder per Gegenschall oder via Absorption

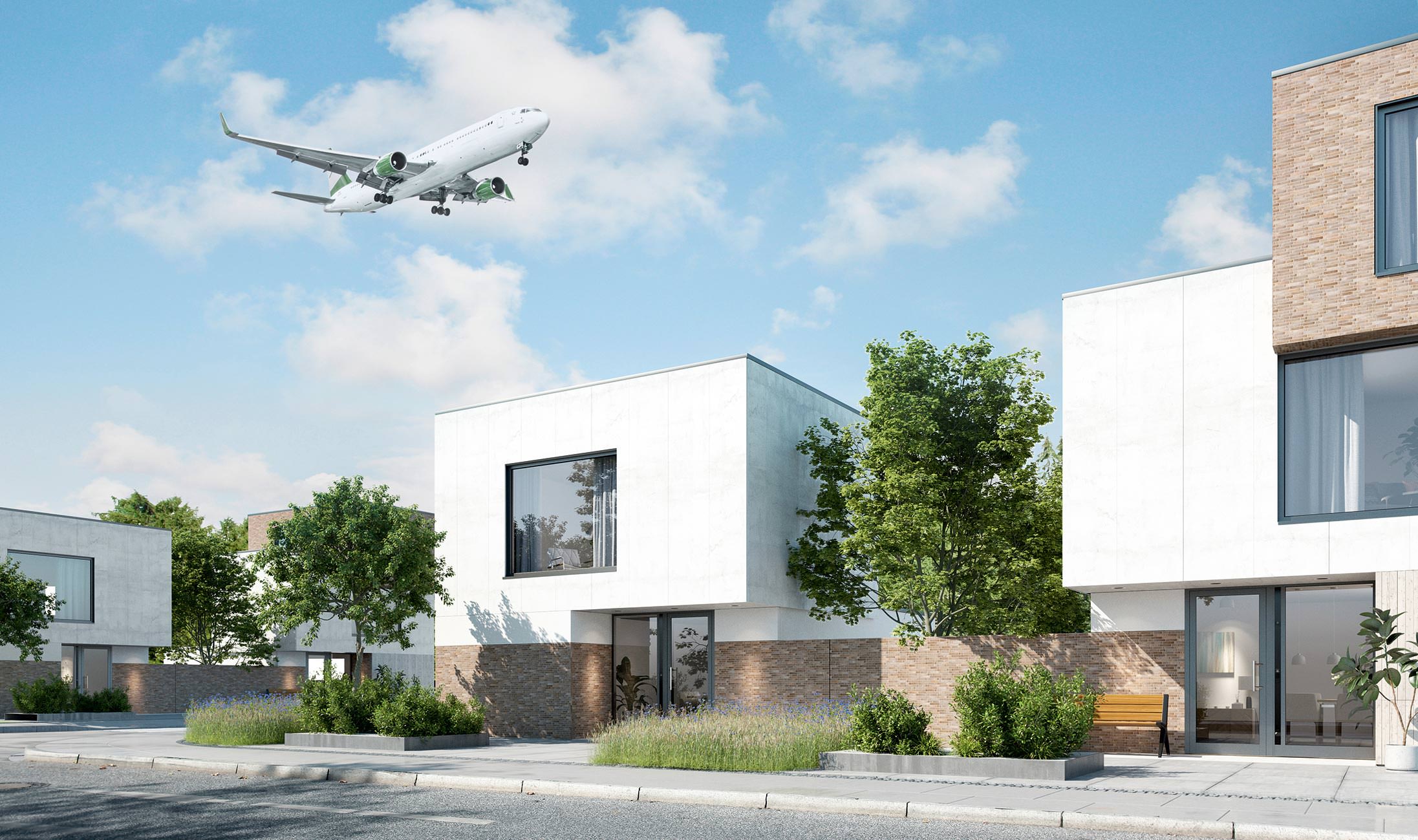

(27.2.2019; BAU-Bericht) Urbane Verdichtung und zunehmender Verkehr führen zu immer mehr Lärm, der in Innenräume eindringt und damit nicht nur die Lebensqualität mindert, sondern auch krank machen kann. Vor diesem Hintergrund hat Schüco für die Gebäudehülle neue Systeme entwickelt, die Lärm in Innenräumen reduzieren können. Darüber hinaus stellte das Unternehmen für Fenster- und Fassadenbauer sowie für Planer, Architekten und Bauherren zwei Akustik-Planungstools vor.

alle Bilder © Schüco

Die Weltgesundheitsorganisation (WHO) empfiehlt in ihren „Leitlinien für Umgebungslärm für die europäische Region“, den beispielsweise durch Straßenverkehr bedingten Lärmpegel auf weniger als 53 Dezibel (dB) zu reduzieren, weil Straßenverkehrslärm oberhalb dieses Wertes mit schädlichen gesundheitlichen Auswirkungen verbunden sei. Zur Einordnung: Auf einer viel befahrenen Straße werden heute durchaus 80 Dezibel und mehr gemessen.

Schallschutzfenster schützt auch im gekippten Zustand

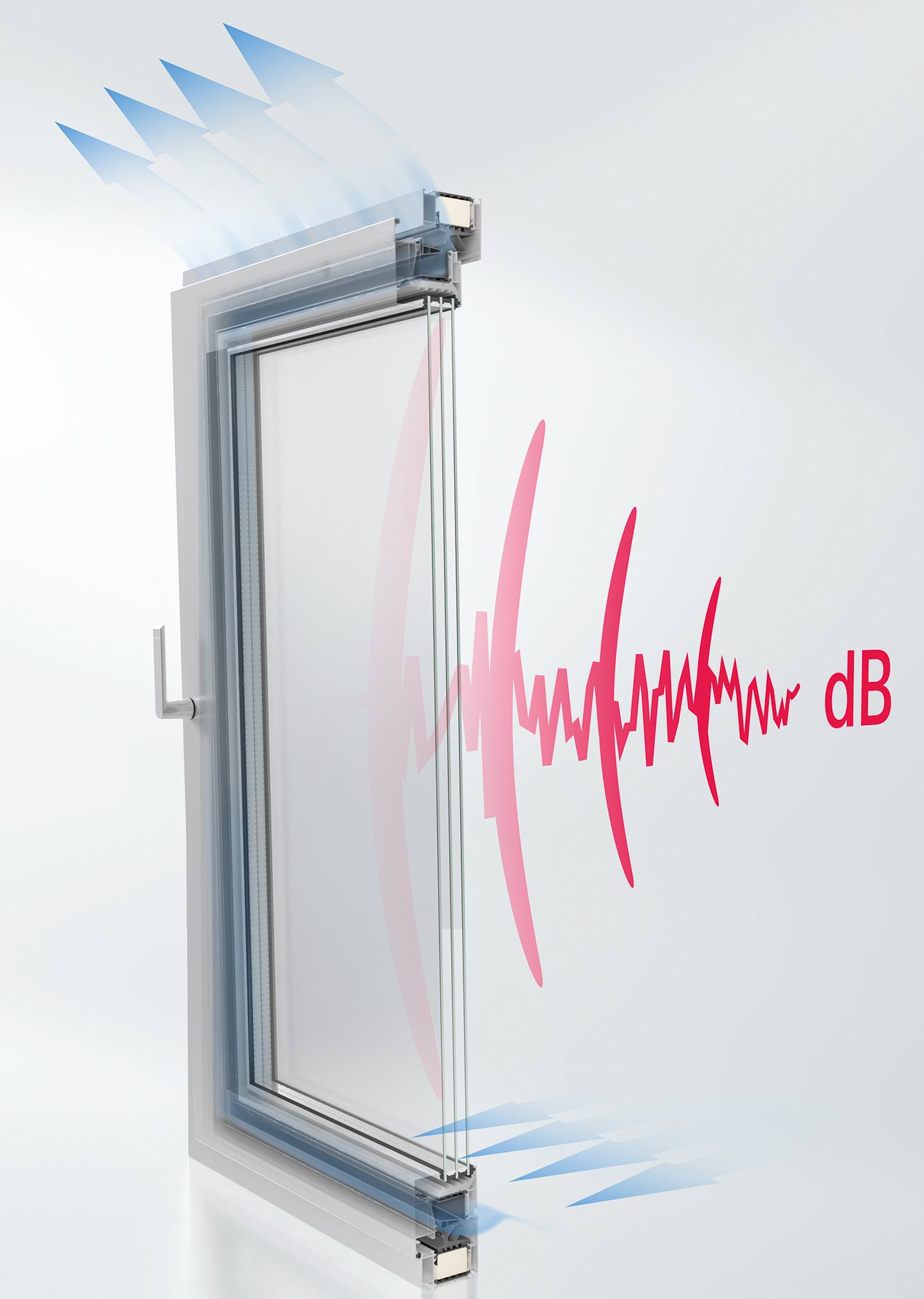

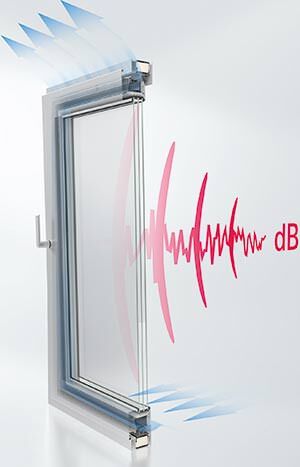

Das neue Schallschutzfenster Schüco AWS 90 AC.SI (Aluminium Window System, 90 mm Bautiefe, Acoustics, Super Insulated) bietet in gekipptem Zustand Schallschutz und natürliche Lüftung. Erreicht wird dies mit einer speziellen Mitteldichtung und einer Frischluftführung, die durch den Flügelrahmen erfolgt (Bild rechts). Auf diese Weise baut sich der Schall ab und die Lärmbelästigung wird deutlich reduziert. Bei gekipptem Fenster verspricht Schüo einen Schalldämmwert von 31 dB bei gleichzeitiger natürlicher Lüftung. Das Fenster hat damit besonders für Wohn- und Bürogebäude in lärmbelasteten Gebieten einen hohen Nutzerkomfort zu bieten.

Aktive Lärmreduzierung per Gegenschall

In einer Studie zeigt Schüco zwei weitere Beispiele zur Reduzierung der Schallübertragung. Hierbei kommen ANC-Lüftungsmodule (Active Noise Cancelling) zum Einsatz. Dazu sind im Lüftungskanal des ANC-Lüftungsmoduls Mikrofone und Lautsprecher verbaut. Über die Mikrofone wird der einwirkende Lärmpegel aufgenommen. Zum einwirkenden Lärmpegel erzeugen die Lautsprecher umgehend einen entsprechenden Gegenschall. Diese beiden Schallwellen interferieren destruktiv - das heißt, der Lärm und der Gegenschall mischen sich so, dass der Schall reduziert wird.

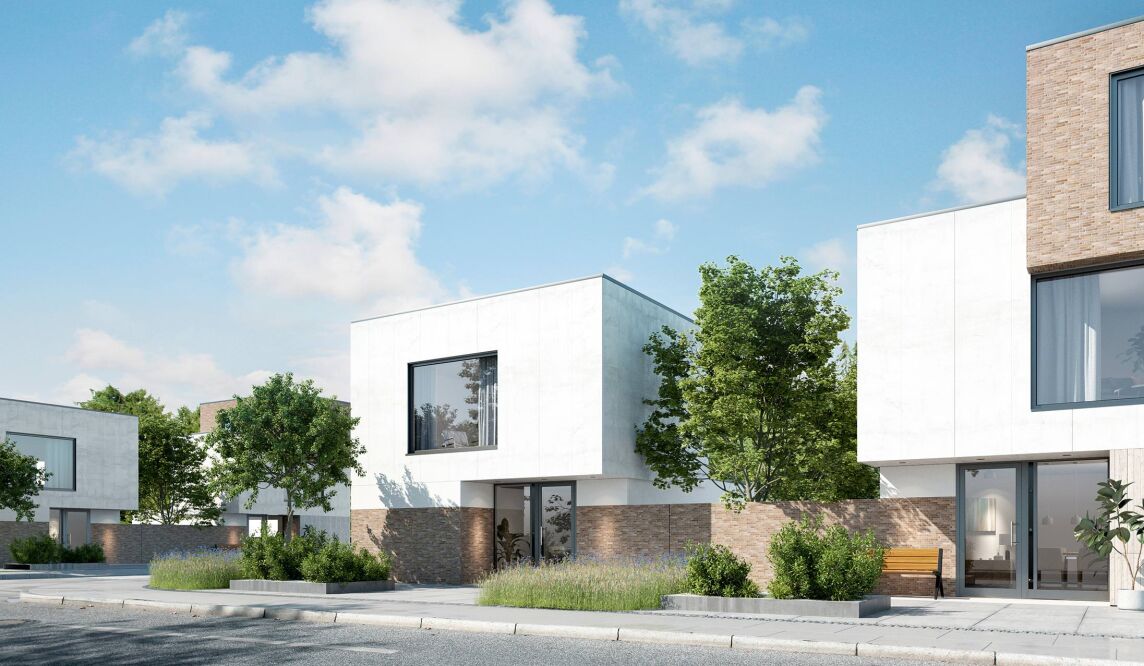

ANC-Module (Active Noise Cancelling) im opaken Lüftungsflügel AWS VV

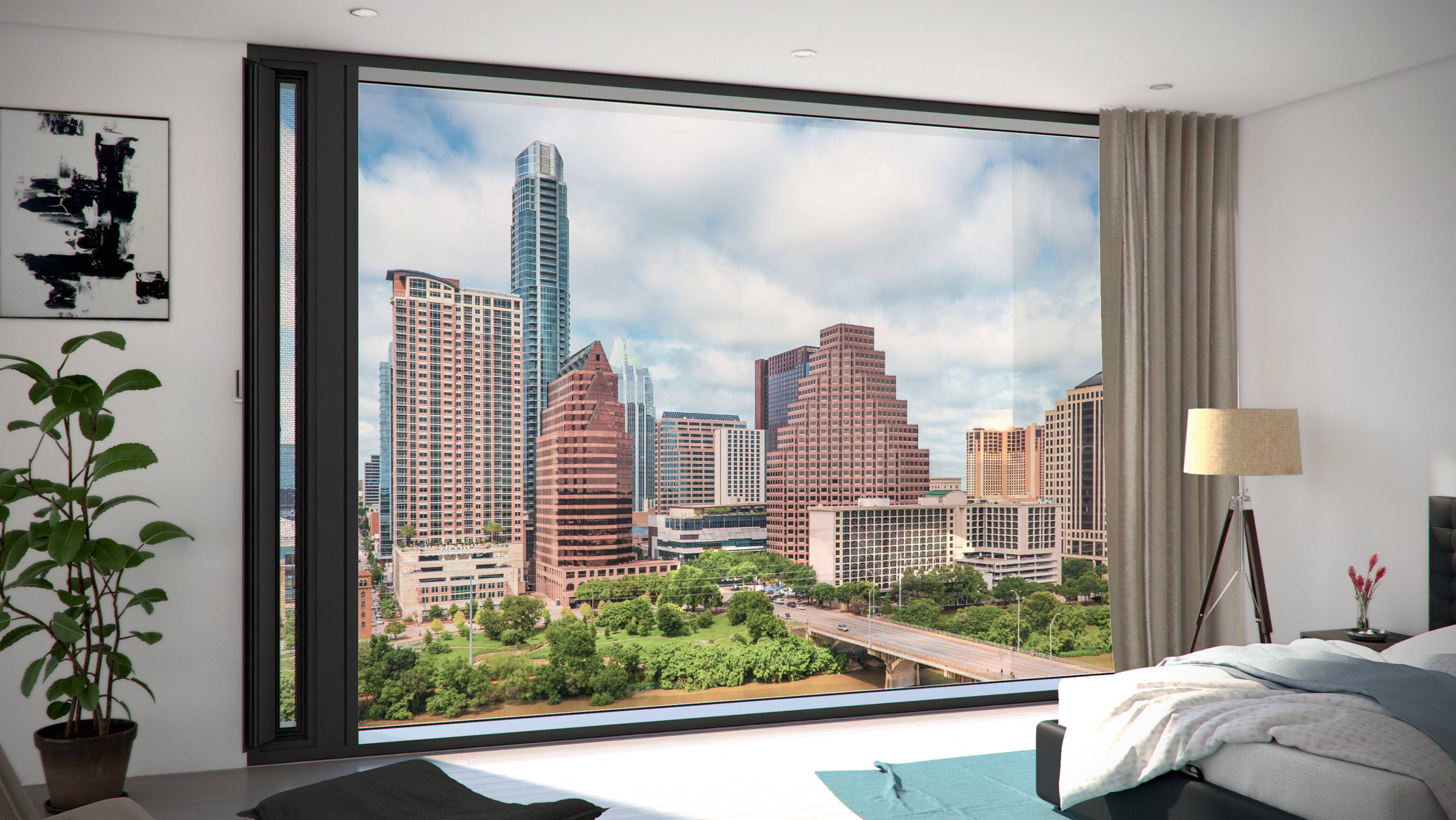

Das ANC-Lüftungsmodul wurde in München im opaken Lüftungsflügel AWS VV (Ventilation Vent; Bild oben) und im Schiebeelement ASE 80.HI (Aluminium Sliding Element, 80 mm Bautiefe, High Insulation; Bild unten) gezeigt. Das ASE 80.HI Design Line Schiebelement ist mit einem ANC-Lüftungsmodul in Galandage-Ausführung ausgestattet. Bei geschlossenem Schiebeelement liegt das ANC-Lüftungsmodul verdeckt in der Wand. Zum Lüften kann über die Handhebelstellung am Schiebeflügel das ANC-Lüftungsmodul aus der Wand herausgefahren werden:

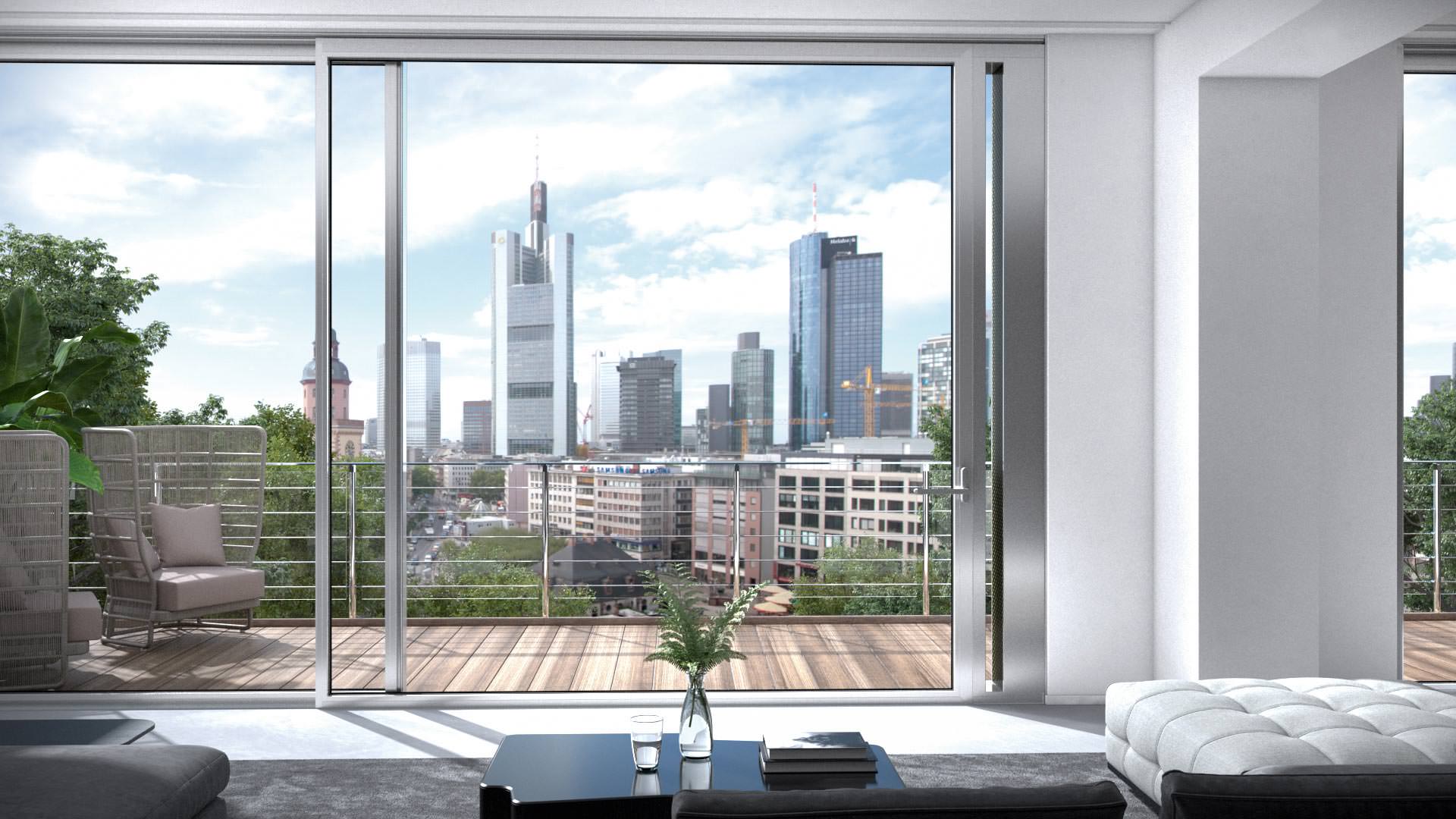

Schiebeelement ASE 80.HI Design Line mit ANC-Lüftungsmodul

Schalldämmung durch Absorption

Schallabsorbierende Außenfassaden können einen wesentlichen Beitrag dazu leisten, Lärmausbreitung im urbanen Raum zu reduzieren. Sie nehmen im Gegensatz zu üblichen Bauteilen den Schall auf, statt ihn zu reflektieren. Mit schallabsorbierenden Bauteilen kann ein Schallabsorptionsgrad bis zu 80 Prozent erreicht werden.

In einer weiteren Studie zeigte Schüco vier Varianten, mit denen sich absorbierende Elemente gestalterisch in die Gebäudehülle integrieren lassen:

  • Schüco Fassade FACID Silence, ein in die Fassade integriertes Absorberelement.
  • eine Lochblechverkleidung, die mit einem Absorptionsmaterial hinterlegt ist.
  • Schallabsorption mittels mikroperforierten Lisenen.
  • eine Sonnenschutz-Absorptionslamelle aus Lochblech, die auf dem Schüco Großlamellensystem ALB basiert.

Akustik-Planungstools

Mit SoundCal und Digital Acoustics Lab will Schüco demnächst zwei neue Planungstools zur Bestimmung der Schalldämmwirkung von Fenster- und Fassadenelementen auf den Markt bringen. Damit sollten sich auch für komplexe Elemente verlässliche Angaben von Schalldämmwerten ermitteln, geeignete Gläser vergleichen und die besten Kombinationen aus Rahmen und Verglasung recherchieren lassen.

Die Akustiksoftware SoundCal berechnet für Schüco Fenster und Fassaden das bewertete Schalldämm-Maß Rw. Über eine Soundsimulation ist das Ergebnis auch hörbar. Grundlagen für die Berechnung sind DIN 4109-2:2016-07 und DIN EN 12354. Der in Abhängigkeit von Elementgröße und -teilung sowie von Profilsystem und Verglasung berechnete Wert dient der Planung.

Die Akustiksoftware Digital Acoustics Lab (DAL) arbeitet cloudbasiert. Planer, Architekten, und Bauherren sollen mit ihr die Auswirkungen von Lärmübertragungen frequenzabhängig für verschiedene Schüco Fenster- und Fassaden ermitteln können. Über eine Soundsimulation ist das Ergebnis ebenfalls hörbar. Der Vergleich verschiedener Fassaden und Verglasungssysteme erfolgt über den gesamten akustischen Frequenzbereich. Architekten können mit der Software ihre Fenster- und Fassadenspezifikationen prüfen.

Weitere Informationen zum Schallschutzfenster Schüco AWS 90 AC.SI, zu ANC-Lüftungsmodulen sowie zu Schalldämmung an der Fassade durch Absorption können per E-Mail an Schüco angefordert werden.
