Nachhaltige Brandabschottungen im Unterflurbereich

(2.9.2009) In modernen Verwaltungsgebäuden werden heute insbesondere für die EDV große Mengen Kabel verlegt. Die Verkabelung in den Etagen erfolgt oft im Doppelboden, da so eine flexible Nutzung der Büroflächen möglich ist. So auch bei der aktuellen Renovierung der Zwillingstürme der Deutschen Bank in Frankfurt. In den Brandabschnitten z.B. zu Technikräumen oder zu Treppenhäusern muss hier auch im Unterflurbereich sichergestellt sein, dass sich ein Brand nicht ungehindert ausbreiten kann.

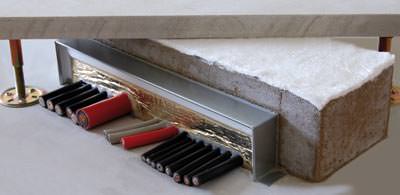

Bei der Auswahl der Abschottungssysteme viel die Wahl auf die seit mehreren Jahren erhältlichen dreiseitigen UFK Kabelboxen der Firma Wichmann, die speziell für diesen Fall am Boden verlegter Kabel entwickelt wurden und über eine allgemeine bauaufsichtliche Zulassung verfügen.

Die dreiseitigen Boxen bieten im Unterflurbereich gleich mehrere Vorteile. Zum einen wird der nur begrenzt zur Verfügung stehende Raum für die großen Kabelmengen optimal ausgenutzt. Zum anderen versprechen die UFK-Kabelboxen eine hohe Flexibilität. Die nicht oder nicht voll belegten Schotts schaffen Reserven für zukünftige Installationen. Die Instandsetzung in Folge einer Kabelnachinstallation beschränkt sich dann darauf, die EasyFoam-Stopfen an des Stirnseiten mit handelsüblichem Dichtmassen (z.B. Silikon) gegen Rauchgas abzudichten. Neue Kabel lassen sich so schnell und kostengünstig nachrüsten, ohne das große Schottflächen erneuert werden müssen.

Die Flexibilität des Doppelbodensystems bleibt so erhalten. Gleichzeitig werden die Instandhaltungskosten minimiert. Die UFK Kabelbox bietet eine dauerhafte Brandabschottung, die anders als herkömmliche Schottungen bei Nachinstallationen nicht zerstört wird. Wichmann verweist auf Vergleichsrechnungen, nach denen trotz der höheren Kosten für die Erstinstallation eine Kabelbox in den Gesamtkosten schon nach der zweiten Kabelnachinstallation günstiger ist als eine vergleichbare Lösung mit einem Mineralfaserschott.

Übrigens: Bei der Sanierung der Zwillingstürme der Deutschen Bank wird das "green building"-Konzept verfolgt. Neben den Anforderungen des LEED - Zertifizierungssystems an die Umweltverträglichkeit und Nachhaltigkeit des Gebäudes, musste auf Wunsch des Bauherren die Formaldehydfreiheit aller zum Bau verwendeten Materialien garantiert werden.

Weitere Informationen zur Brandabschottungen im Unterflurbereich und anderen Brandschutzsystemen können per E-Mail an Wichmann Brandschutzsysteme angefordert werden.
