Unsichtbare Spannvorrichtung und „schwimmende Fenster“ für Heroals C 50-Fassadesystem
(15.2.2017; BAU-Bericht) Heroal hat sein Fassadensystem C 50 weiterentwickelt: Neben weitaus höheren Glaslasten können in das Fassadensystem nun auch „schwimmende Fenster“, dezente Lüftungsklappen und außenliegender Sonnenschutz integriert werden. Ein neues Werkzeugkonzept unterstützt zudem die Verarbeiter.

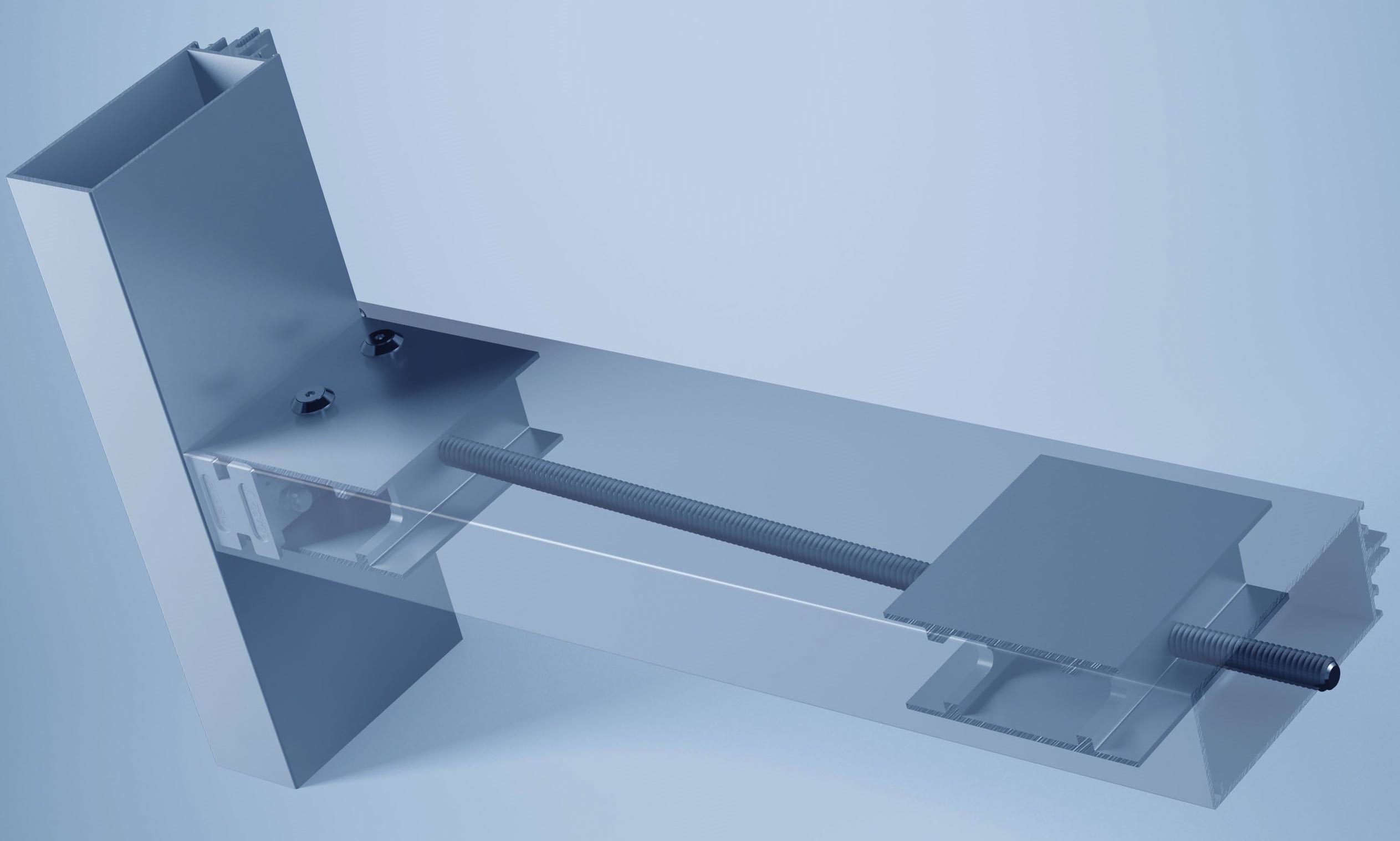

unsichtbares Riegel-Spann-System
Große Fassaden mit möglichst viel Lichteinfall und schlanken Ansichtsbreiten bei gleichzeitig guter Statik - diese Anforderungen kennt jeder Planer, Statiker und Fassadenbauer. Heroal antwortet darauf mit dem unsichtbaren Riegel-Spann-System „heroal PS“, durch das die Profile bei weiterhin 50 mm Ansichtsbreite weitaus höhere Glaslasten abtragen können. Sonst übliche Stahlverstärkungen oder höheren Ansichtsbreiten bei Fassaden sollen dadurch überflüssig werden:
Das Riegel-Spann-System wird innerhalb des Profils angeordnet. Seine Vorspannung kann individuell auf die zu erwartenden Nutz- und Gebrauchslasten eingestellt werden. Darüber hinaus können durch den Einsatz von Schwerlastträgern nochmals die Glasgewichte erhöht werden - bis zu 800 kg in einer 50-mm-Konstruktion.

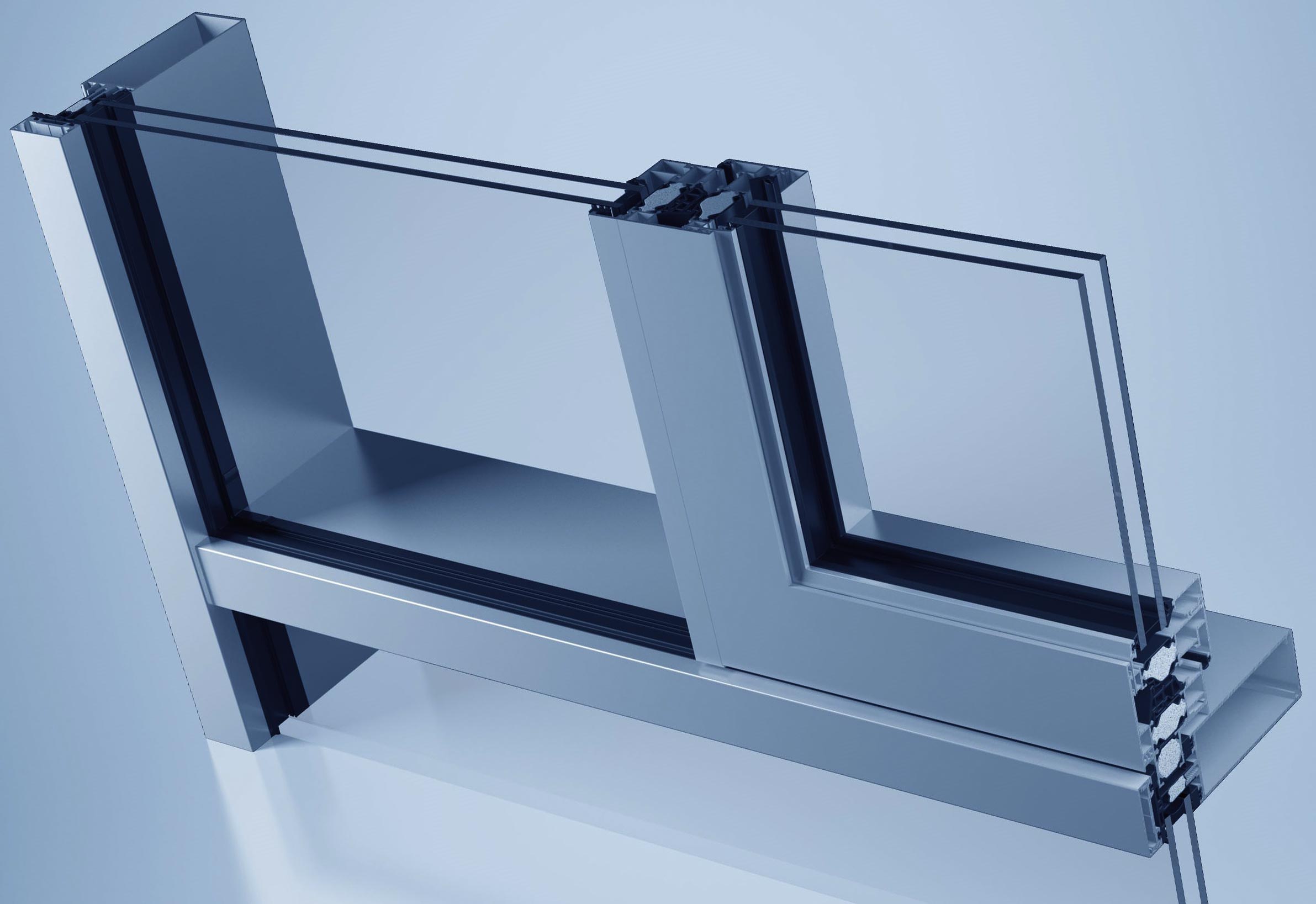

„Schwimmende Fenster“

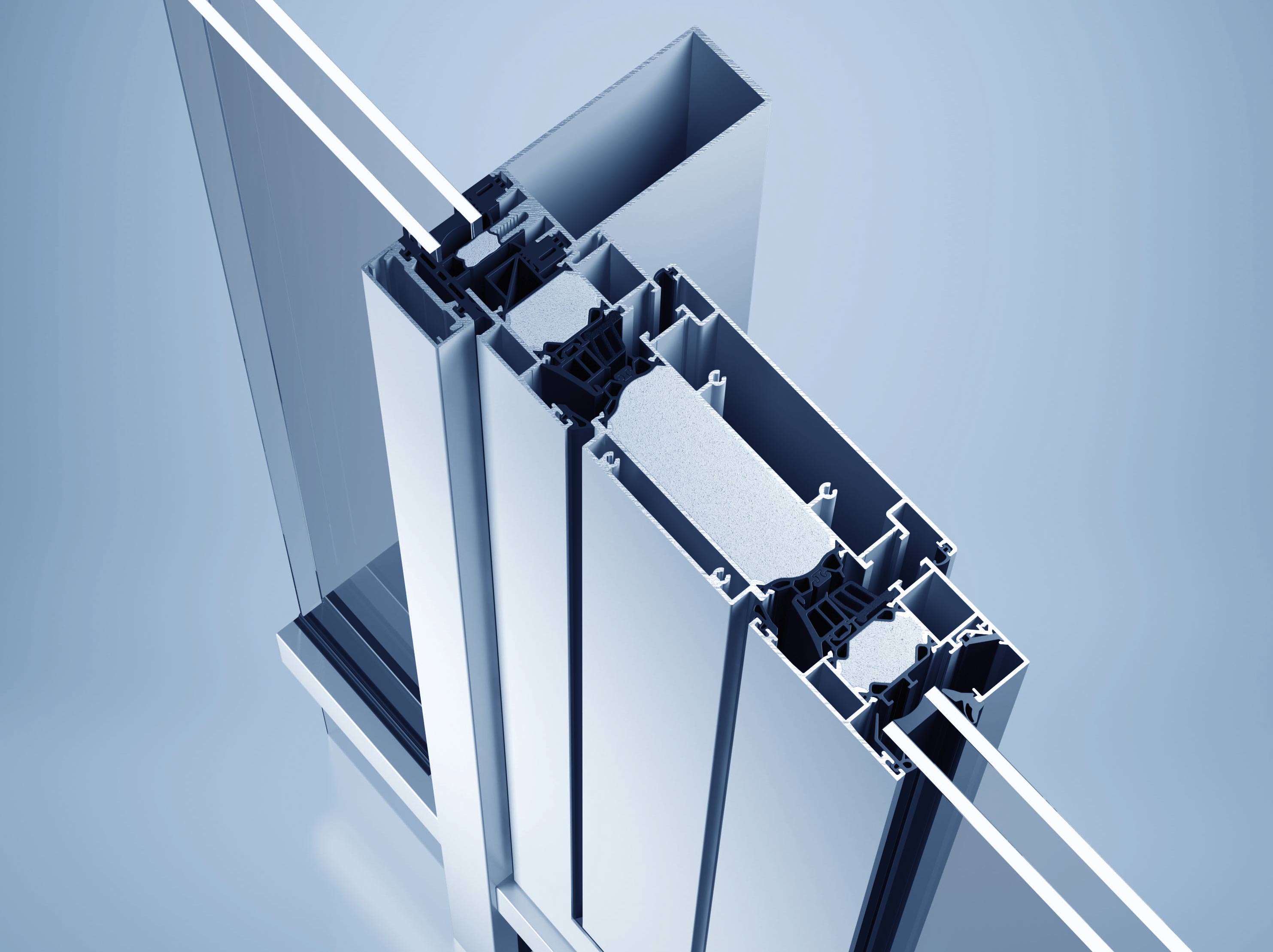

Die Verschmelzung der Fassadenprofile mit den gesonderten Fensterrahmen erzeugt den Eindruck eines in der Fassadenkonstruktion schwimmenden Fensters. Diese Lösung bietet Heroal ab sofort für die Fenstersysteme W 72 und W 72 i an:

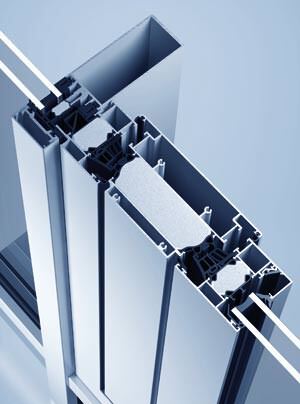

Filigrane Lüftungsklappe W 72 VF
Für frischen Wind in luftigen Höhen sorgt auf die unauffällige Art die Lüftungsklappe W 72 VF. Höhen bis zu 3 m können umgesetzt werden - und das ohne extra Absturzsicherung (siehe Bild rechts).

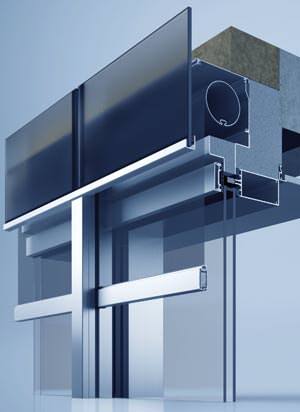

Integrierter Sonnenschutz
Der textile Sonnenschutz VS Z lässt sich dank seines geringen Wickeldurchmessers direkt in in den Fassadenaufbau integrieren und bleibt damit unsichtbar bis er benötigt wird (siehe Bild ganz oben). Von kompletter Abdunkelung bis zu einer leichten Verschattung werden passende Stoffe angeboten – auch frei von PVC. Selbst in großen Höhen sollte der Sonnenschutz dank ZIP-Führung an den Seiten von Sturmböen nicht beeinträchtigt werden.
Weitere Informationen zum C 50-Fassadesystem können per E-Mail an heroal angefordert werden.
