Erdbeben-Szenario in der Nähe einer deutschen Großstadt - am Beispiel Köln

(7.12.2020) Was passiert, wenn es in der Nähe von Köln ein schweres Erdbeben gibt? Mit diesem Szenario hat sich die „Risikoanalyse im Bevölkerungsschutz 2019“ befasst, deren 125-seitiger Bericht kürzlich dem Deutschen Bundestag vorgelegt wurde. Was man hierzulande meist nur von Fernsehbildern und Medien aus anderen Ländern kennt, ist das Ergebnis einer computergestützten numerischen Modellierung eines starken Erdbebens in der Nähe der Millionenstadt Köln:

  • Erschütterungen des Bodens,
  • beschädigte und zerstörte Häuser,
  • blockierte Straßen sowie
  • viele Verletzte und Tote.

Dem Deutschen GeoForschungsZentrum (GFZ) kam bei dieser Analyse eine zentrale Rolle zu: Das GFZ hatte die Aufgabe, die durch ein solches Erdbeben hervorgerufenen Bodenbewegungen zu modellieren und mögliche Schäden am Gebäudebestand der Stadt zu quantifizieren. Hierzu wurden insbesondere neue geophysikalische Modelle für die Niederrheinische Bucht entwickelt, um den Einfluss der oberflächennahen Schichten des Untergrunds auf die Bodenbewegungen abzuschätzen. Die Forscher erstellten ein „Gebäude-für-Gebäude“-Modell der Stadt, um die Anzahl und Anfälligkeit der Gebäude quantifizieren zu können, die von dem Erdbeben betroffen sein könnten.

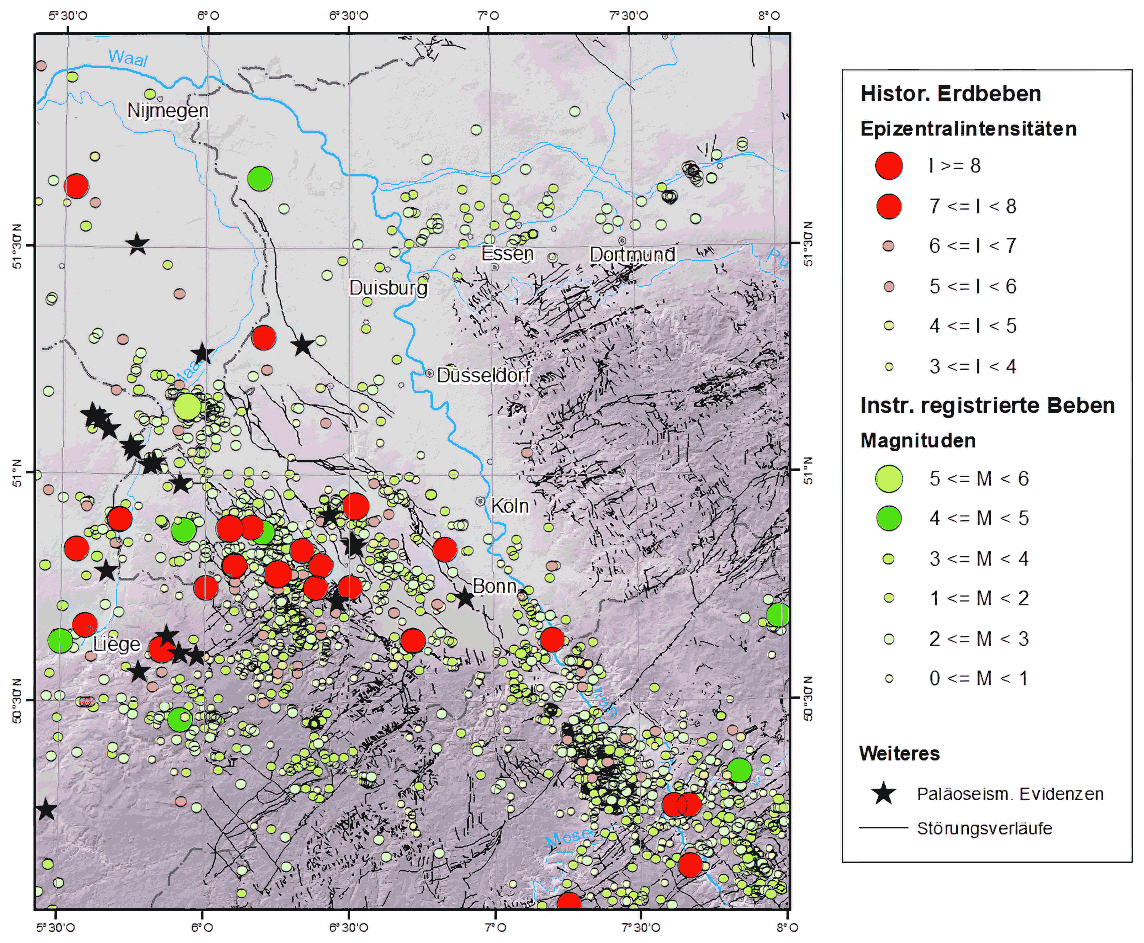

Ein Erdbeben in der Niederrheinischen Bucht mit einer Stärke von 6,5, wie es für das zugrundeliegende Szenario angenommen wurde, liegt durchaus im Bereich des Möglichen. Der GFZ-Experte für historische Erdbeben, Gottfried Grünthal, stellt fest: „Statistische Analysen zeigen, dass in der Niederrheinischen Bucht etwa alle hundert bis dreihundert Jahre mit einem Beben der Stärke 5,5 zu rechnen ist. Mit einem Beben der Stärke 6,5 ist etwa alle 1000 bis 3000 Jahre zu rechnen.“

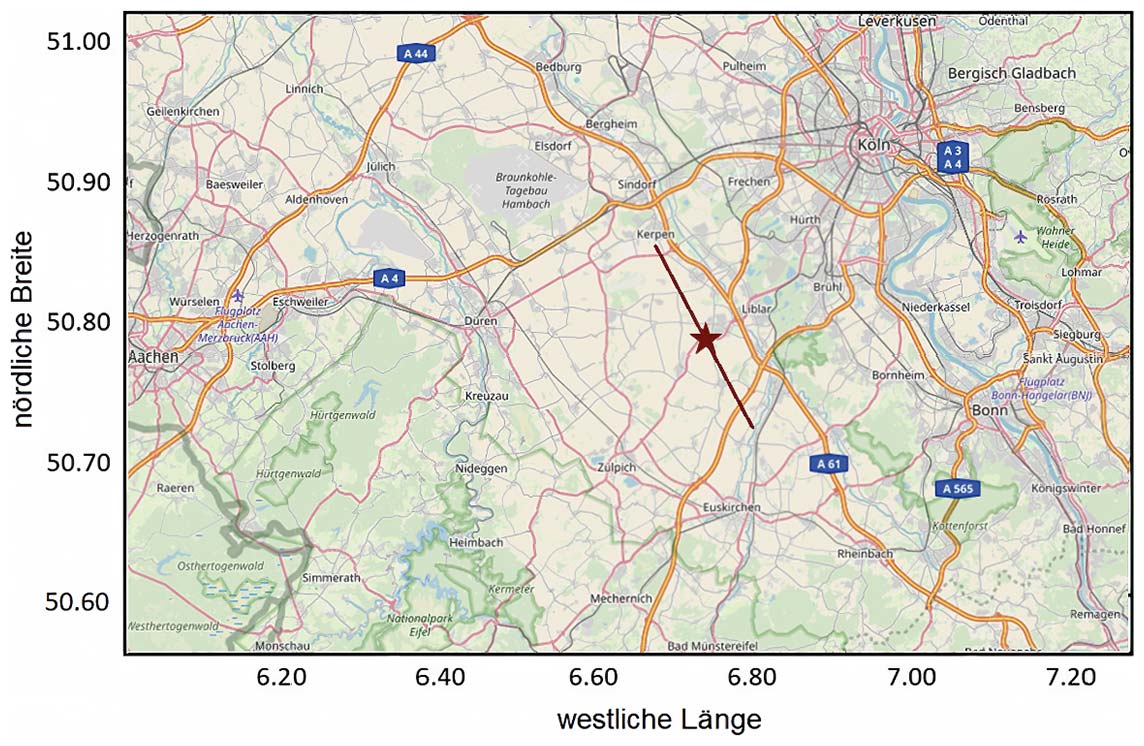

Marco Pilz, Wissenschaftler der GFZ-Sektion Erdbebengefährdung und dynamische Risiken, beschreibt die fiktive Ausgangssituation: „In einer Tiefe von nur wenigen Kilometern kommt es in der Niederrheinischen Bucht am Erftsprung zu einem tektonischen Bruch:

Nur Sekunden später erreichen die Erdbebenwellen die Oberfläche und die nahgelegene Stadt Köln. Der Untergrund beginnt zu wackeln, Gebäude knarzen und stürzen teilweise ein, Straßen werden durch herabfallende Trümmer blockiert. Eine gute Kenntnis der lokalen Untergrundbedingungen hat uns gezeigt, dass diese unbedingt für eine genaue Modellierung der Erschütterungen berücksichtigt werden müssen.“

Aufbauend darauf lässt eine gebäudebezogene Schadensbewertung erwarten, dass in der Stadt Köln mit großen Auswirkungen zu rechnen ist. „Gebäude mit älterer Bausubstanz werden voraussichtlich besonders betroffen sein, so dass die Verteilung der Gebäudeschäden im Stadtgebiet recht heterogen sein könnte“, ergänzt Cecilia Nievas, Wissenschaftlerin aus derselben Sektion. „Von den geschätzten 170.000 Wohngebäuden in der Stadt könnten nach unseren Berechnungen mehr als 10.000 mäßige bis schwere Gebäudeschäden erleiden.“

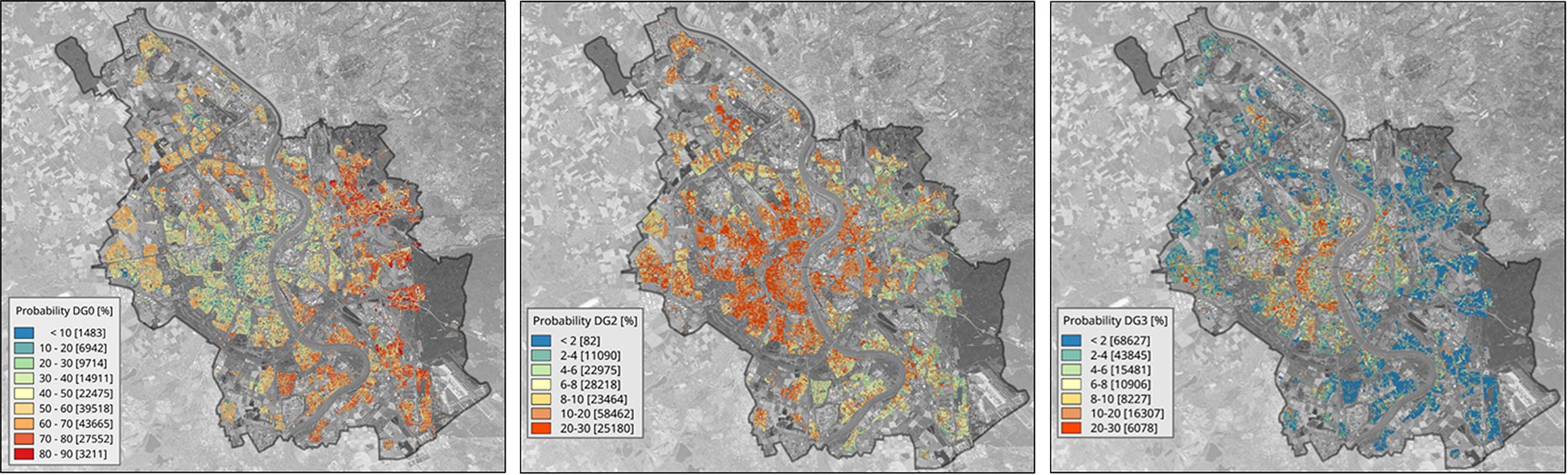

Stadt Köln: Wahrscheinlichkeit für das Auftreten von gar keinen (links), schwachen (Mitte) oder starken (rechts) Schäden an Gebäuden. Von den geschätzten 170.000 Wohngebäuden in der Stadt könnten mehr als 10.000 mäßige bis schwere Gebäudeschäden erleiden. (Grafiken vergrößern)

Die weiteren Auswirkungen beispielsweise auf Versorgungseinrichtungen sind schwieriger zu beurteilen und benötigen detaillierte Untersuchungen:

  • Wie viele Krankenhäuser sind betroffen?
  • Welche Kapazitäten für die Behandlung der Verletzten verbleiben?
  • Wie gut dringt die Notfallversorgung in die betroffenen Regionen vor?

GFZ-Forscher Pilz: „Obwohl wir vom GFZ einen großen Teil zu dieser Risikoanalyse beigetragen hatten, war das Bemerkenswerte an der Zusammenarbeit die Einbeziehung vieler Expert*innen sowie verschiedener Bundesbehörden, Landesbehörden, der Bezirksregierung, der betroffenen Kreise, der Städte und, wenn man so will, der ‚Betroffenen‘ wie Feuerwehr, THW, Eisenbahnen und Energieversorger. Alle haben zusammengearbeitet, von ganz oben bis hinunter auf die lokale Ebene.“

Sektionsleiter Fabrice Cotton fügt hinzu: „Das war ein sehr produktiver Informationsaustausch. Die Ausarbeitung solcher Szenarien ist wichtig, denn sie liefern ein wirksames Instrument für den Dialog mit den Behörden und für das Verständnis ihrer Bedürfnisse bei der Planung von Hilfsmaßnahmen. Solche Übungen können ebenso dazu beitragen, einen Gesamtüberblick über die vollständige seismische Risikokette (von der Physik des Bebens bis zu den Auswirkungen) zu bekommen und an der Schnittstelle zwischen verschiedenen Wissenschaftsdisziplinen (z.B. hier zwischen Seismologie und Bauingenieurwesen) zu arbeiten.“

Originalpublikation (2020) von Pilz, M., Nievas, C., Prehn, K., Razafindrakoto, H., Schorlemmer, D., Weatherill, G., & Cotton, F.: „Seismic risk analysis in Germany: an example from the Lower Rhine Embayment. Potsdam, GFZ German Research Centre for Geosciences, 149 p.

siehe auch für zusätzliche Informationen:
