Vormontierte Verteilerstationen von Danfoss für Fußbodenheizungen in Mehrfamilienhäusern

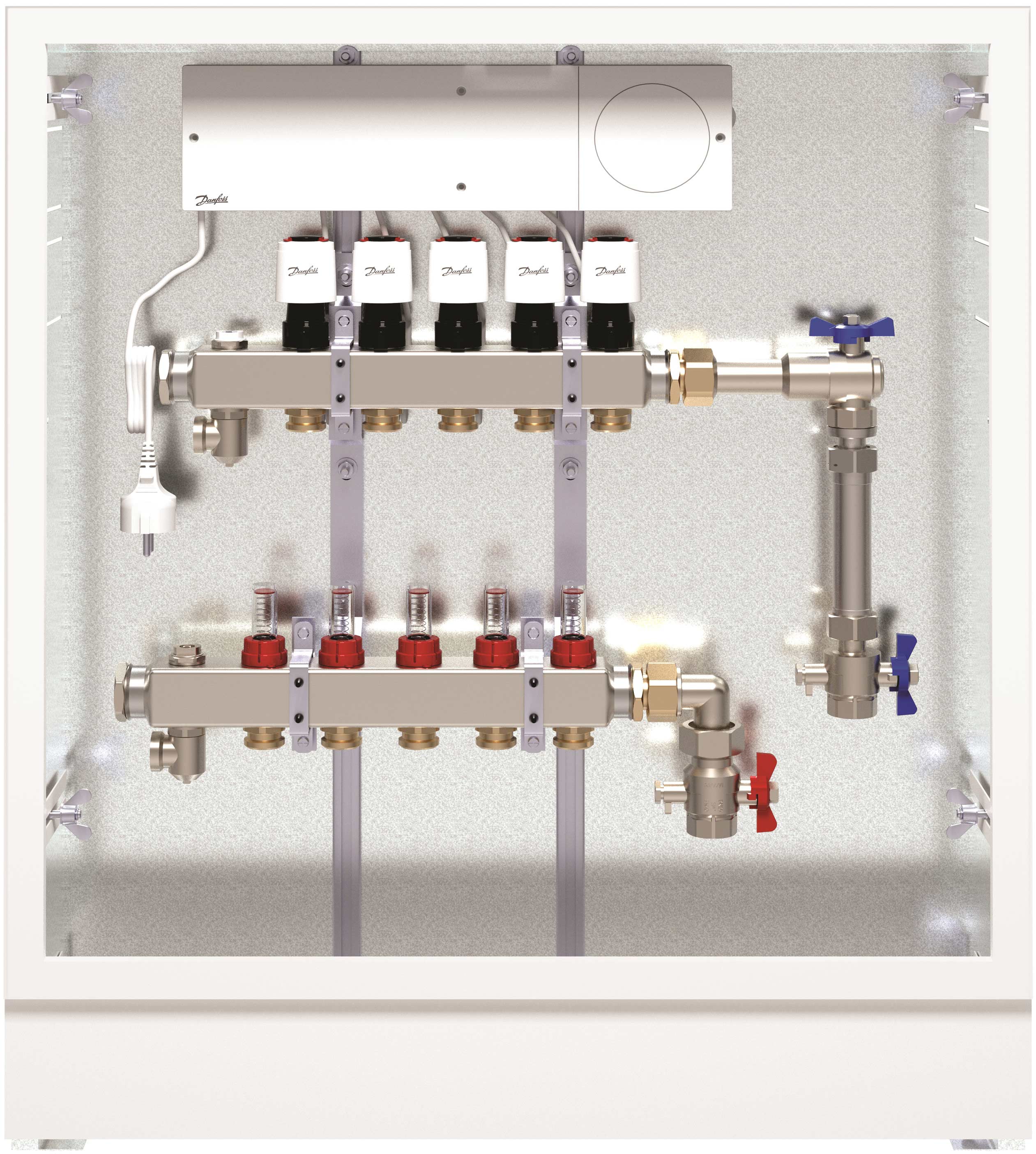

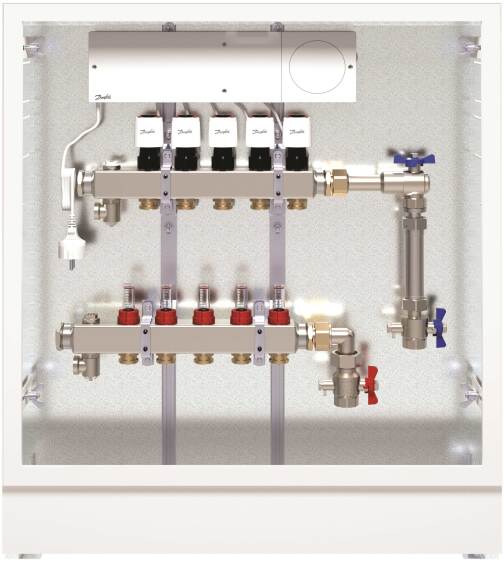

noFloor Basic

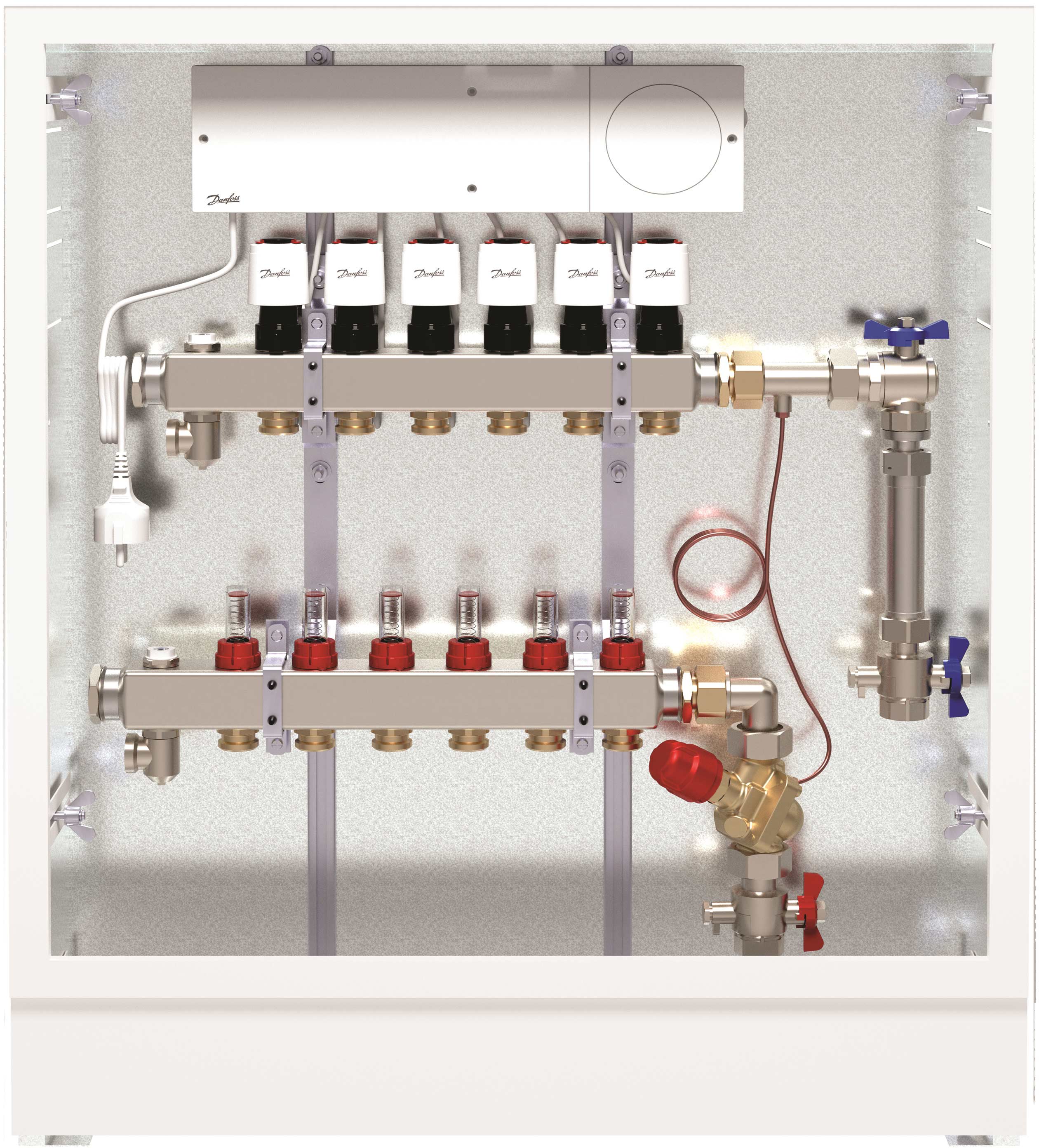

UnoFloor Comfort


(17.8.2020) Mit seinen neuen UnoFloor-Ver­tei­ler­sta­tio­nen will Danfoss die Planung und Installation von Fußbodenheizungen in Mehrfamilienhäusern vereinfachen. Die Heizungsverteiler sind dazu in einem 110 mm tiefen Unterputzschrank inklusive abgestimmter Regelungskomponenten vormontiert und müssen vor Ort nur noch eingebaut und mit den Heizkreisen sowie der Elektrik verbunden werden. Die übliche Installationszeit verkürzt sich dadurch um rund 1,5 Stunden - so die Rechnung von Danfos.

3 Varianten: Basic, Comfort und Control

Die Verteilerstationen sind für vier bis acht sowie zehn und zwölf Heizkreise konzipiert und in drei Versionen erhältlich – vom kostengünstigen Basismodell über eine Komfort-Variante bis zum High-End-Modul für effiziente Smart-Heating-Anlagen. Die Stationen haben jeweils nur eine Artikelnummer und sind inklusive aller Komponenten zum Komplettpreis erhältlich. Projektierung und Preisberechnung werden dadurch entscheidend vereinfacht.

Die wahlweise in Links- oder Rechts-Ausführung erhältlichen UnoFloor Verteilerstationen sind ausnahmslos ausgestattet mit ...

• hauseigenen Icon-Hauptreglern,
• thermischen TWA-A-Stellantrieben,
• Edelstahlverteilern mit Flowmeter und voreinstellbaren Ventileinsätzen zur Durchflussregelung sowie
• senkrechten Anschlüsse samt Wärmemengenzähler-Passstück.

Unterschiede bestehen hinsichtlich der Umsetzung des hydraulischen Abgleichs:

• Die Grundversion UnoFloor Basic (1. Bild rechts oben) unterstützt einen zentralen hydraulischen Abgleich, der wahlweise als statischer Abgleich mit Hilfe manueller Strangventile oder als dynamischer Abgleich via Strangdifferenzdruckregler durchgeführt wird - siehe z.B. Beitrag „Strangdifferenzdruckregler von Danfoss erleichtert hydraulischen Abgleich“ vom 8.4.2013.

• Die UnoFloor Comfort-Version (2. Bild rechts oben) hingegen ermöglicht über ein integriertes AB-PM-Set mit Differenzdruckregler und Durchflussbegrenzer einen lokalen dynamischen Abgleich jeder einzelnen Wohneinheit und damit eine energetisch effizientere Abgleichlösung - siehe u.a. „Strang- und Regelventile von Danfoss für unterschiedliche Anforderungen“ vom 19.3.2014.

• Noch bessere Effizienzwerte lassen sich durch den Einsatz der High-End-Va­ri­an­te UnoFloor Control (Bild unten) erreichen, die statt den in Basis- und Komfortversion verbauten 230 V Icon-Hauptreglern ein 24 V Icon-System sowie ebenfalls ein AB-PM-Set enthält. Diese Lösung ermöglicht für jede einzelne Wohneinheit einen TÜV-zertifizierten automatischen hydraulischen Abgleich ohne vorherige Berechnung - siehe „Automatischer hydraulischer Abgleich von Danfoss wurde vom TÜV Rheinland zertifiziert“ vom 22.7.2019.

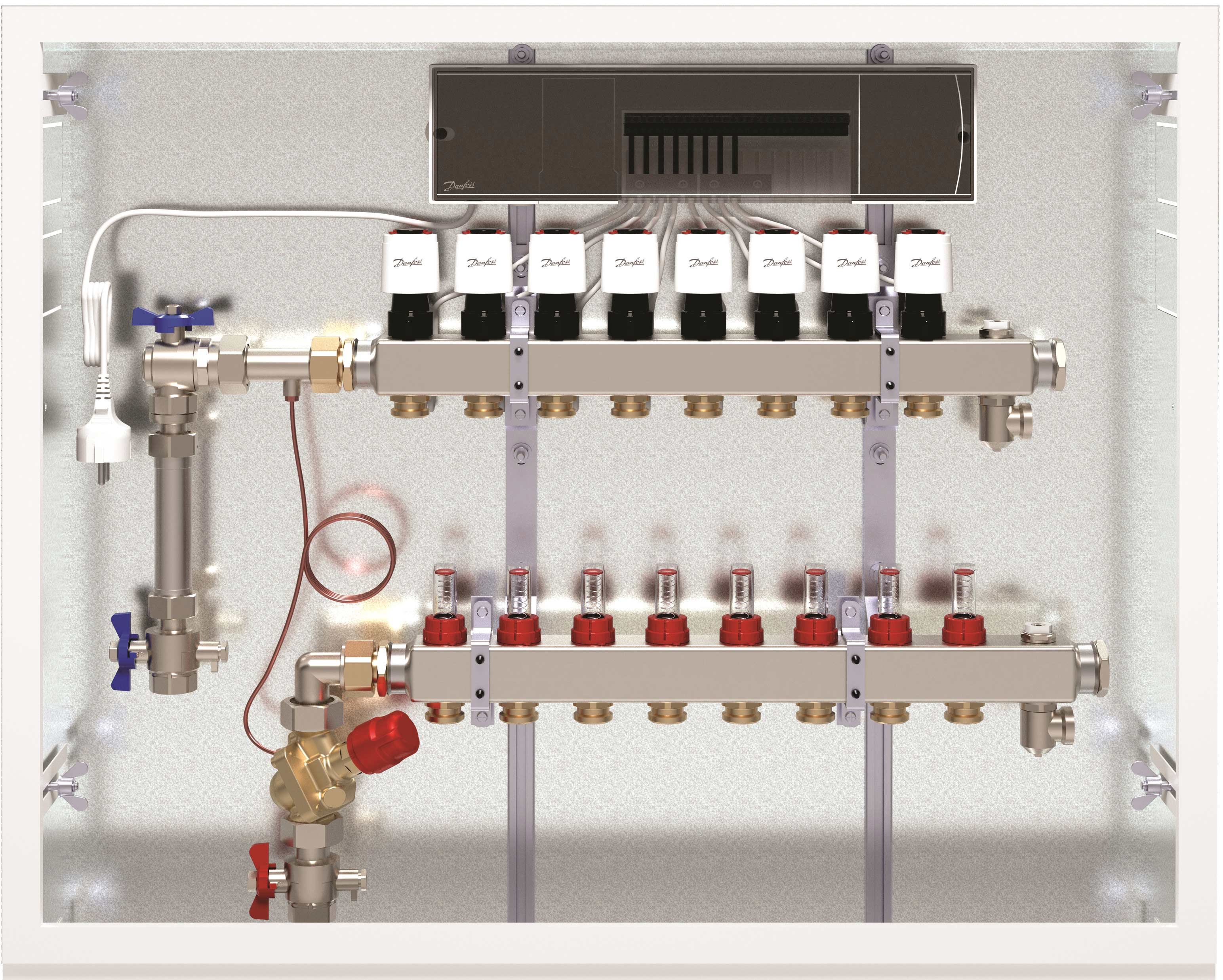

UnoFloor Control

Ergänzend können für jede UnoFloor-Version auch die passenden Raumthermostate bezogen werden. Für die Basis- und Komfortversion sind 230 V Drehregler sowie 230 V Display- und programmierbare Thermostate vorgesehen, für UnoFloor Control 24 V drahtgebundene und drahtlose Display-Thermostate sowie ein Funk- und ein App-Modul.

Weitere Informationen zu UnoFloor-Verteilerstationen können per E-Mail an Danfoss angefordert werden.
