Viega hat sein Flächentemperiersystem Fonterra für Transferräume optimiert

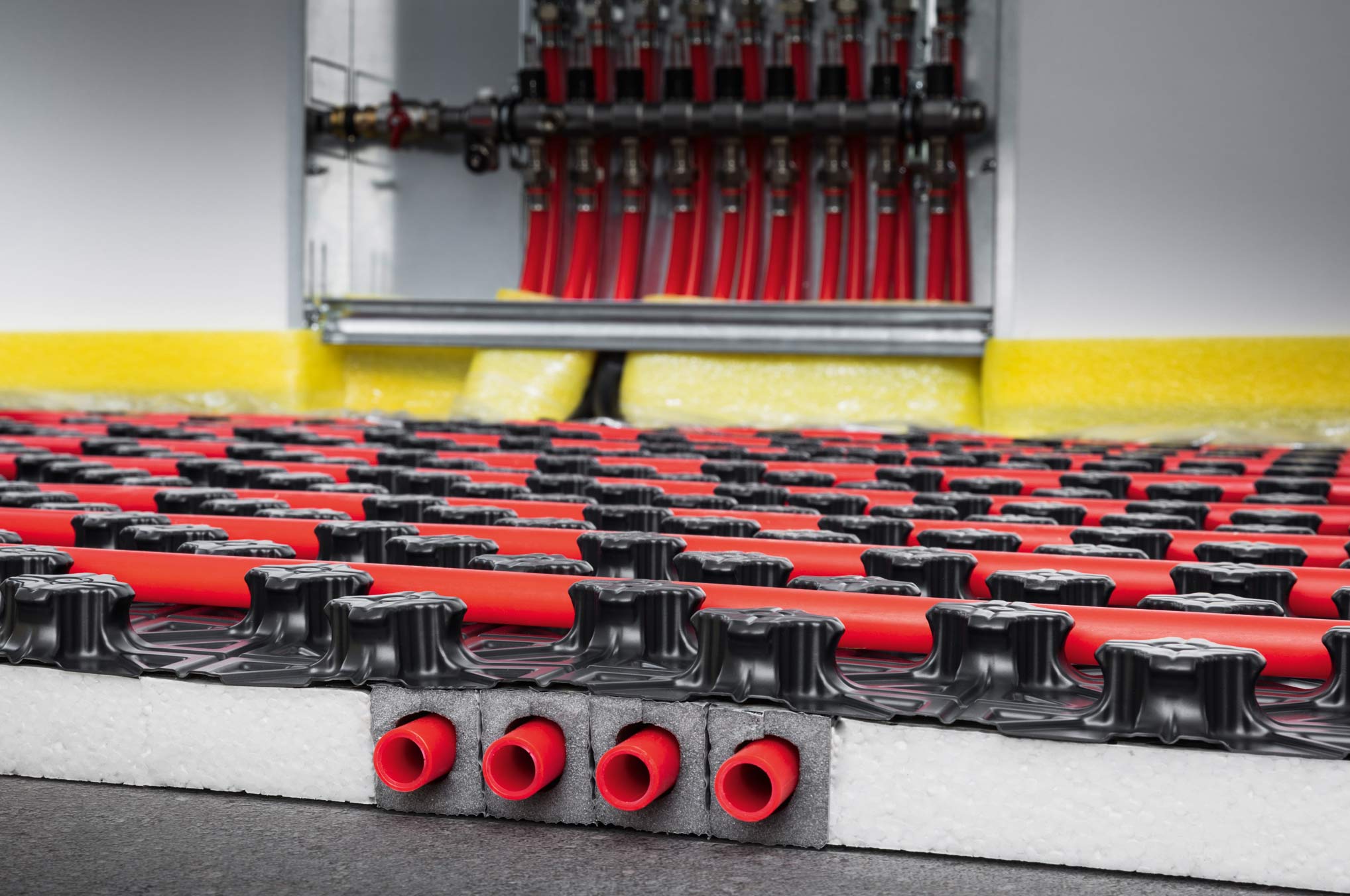

(20.4.2018; SHK- bzw. IFH/In­therm-Bericht) Bei Flächenheizungen wird der Verteiler gerne im Flur platziert. Von dort aus führen die einzelnen Heizkreise in die Räume, die beheizt werden sollen. Dabei kann es durch die Bündelung der Zuleitungen zur Überhitzung im Flur, dem Transferraum, kommen. Mit neuen Komponenten für das Flächentemperiersystem Fonterra geht Viega dieses Problem nun an: Die Zuleitungen der Heizkreise werden demnach in einem Dämmschlauch in der Dämmebene geführt. Das verringert die Wärmeabgabe um bis zu 85%:

Foto © Viega

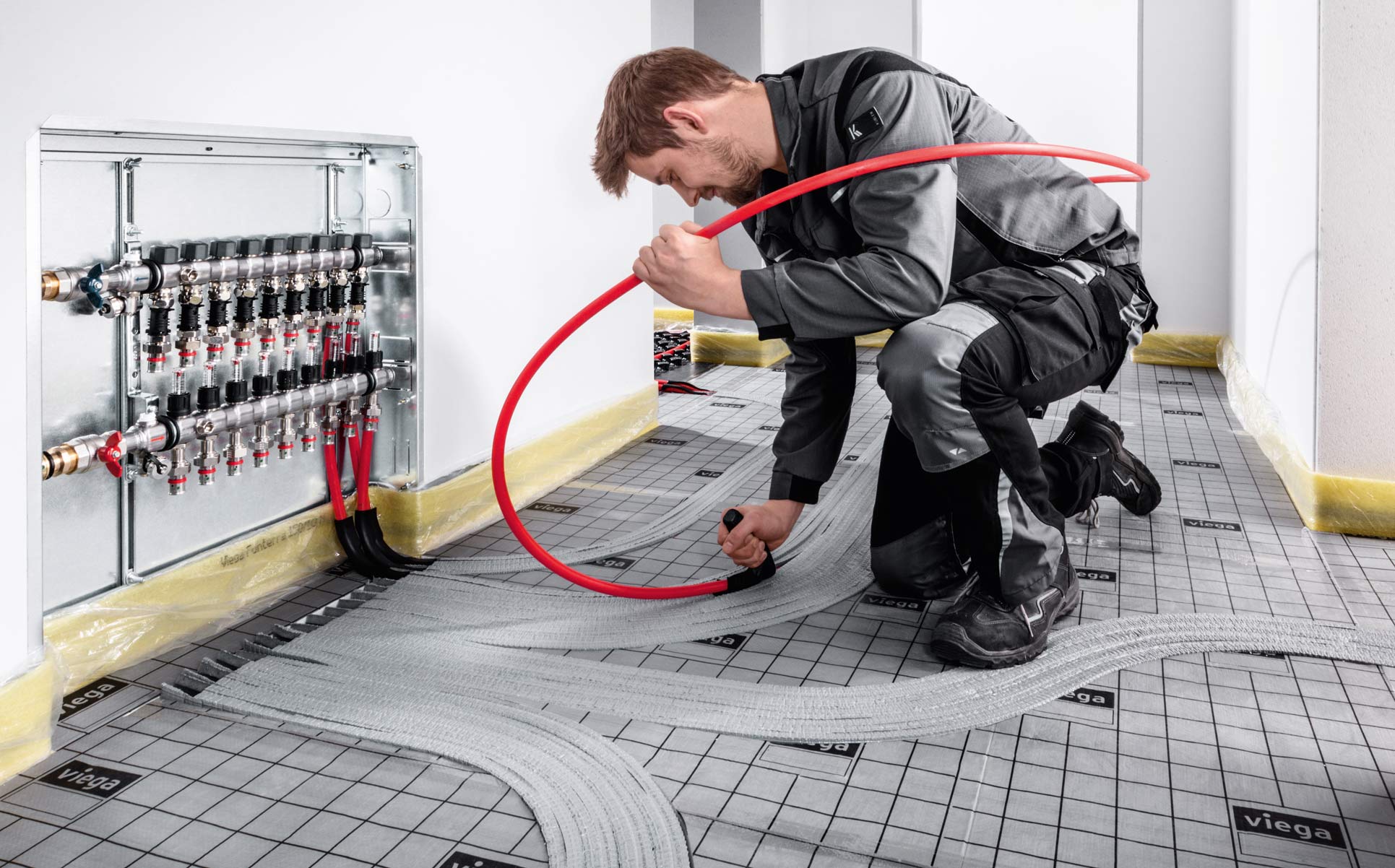

Um die ungeregelte Wärmeabgabe von Zuleitungen in Transferräume zu verhindern, wird im ersten Schritt der Boden der Flure mit einer Fonterra Tacker-Systemplatten 35-2 ausgelegt. Das ist die Installationsebene für die Zuleitungen in die zu beheizenden Räume. Mit einem Schneidewerkzeug werden dann die Aussparungen für die Dämmschläuche und die Zuleitungen in die Systemplatten geschnitten.

In den zu beheizenden Räumen wird die Fußbodenheizung wie gehabt wahlweise auf Fonterra-Tacker- oder -Noppenplatten installiert. Der Übergang von der Dämmebene auf die Installationsebene erfolgt dabei im Türdurchgang zu den betreffenden Räumen.

Trittschalldämmung sichergestellt

Durch den rechteckigen Querschnitt der Dämmschläuche passen sich diese ohne Hohlräume in die Installationsebene ein. Damit sollte der Trittschallschutz uneingeschränkt gewährleistet sein. An den Türschwellen, wo die Heizkreise auf die Heizebene verspringen, verhindern selbstklebende Abdichtungsstreifen Schallbrücken und eindringendes Estrichwasser.

Transferraum regeln

Der Transferraum erhält nach Fertigstellung der Installationsebene einen eigenen Heizkreis. Damit ist der Transferraum separat regelbar, so dass auch hier die zugesicherten Raumtemperaturen über eine Einzelraumregelung problemlos eingehalten werden können.

Die neuen Installationskomponenten für die fachgerechte Verlegung des Flächentemperiersystems Fonterra sind in den Rohrdimensionen 15 bis 17 mm in Transferräumen lieferbar.

Weitere Informationen zum Flächentemperiersystem Fonterra können per E-Mail an Viega angefordert werden.
