Uponor und Pluggit verheiraten Fußbodenheizung und Wohnraumlüftung

(15.3.2018; SHK-Bericht) Uponor und Pluggit haben gemeinsam ein System für die Komforttemperierung im gehobenen Wohnungsbau entwickelt. Das Comfort Air System kombiniert Flächentemperierung und kontrollierte Wohnraumlüftung für ein behagliches Heizen, Kühlen und Lüften. Dazu wurden in Uponors Klett-Fußbodenheizung luftführende Bodenpaneele als Nachheizregister für die Pluggit Wohnraumlüftung integriert:

Die Comfort Air Bodenpaneele sind die Schnittstelle zwischen Flächentemperierung und Wohnungslüftung. Die Module fungieren gleichsam als Nachheizregister, indem sie die Luft entlang der warmen oder kühlen Estrichfläche führen und deren Temperatur so auf das Raumniveau heben oder senken (Winter-/Sommerbetrieb). Die Folge ist eine erhebliche Behaglichkeitssteigerung, weil die Zuluft vortemperiert eingebracht wird und so Zugerscheinungen vermieden werden.

Überdies verkürzen sich die Reaktionszeiten, da sich die durch das Bodenpaneel strömende Luft Räume schneller aufheizt bzw. abkühlt als es die Fußbodenheizung tun kann. Über die Anzahl der eingesetzten Module lässt sich zudem die Leistung an den jeweiligen Raum anpassen. So kann ein höherer Heiz- oder Kühlbedarf über mehrere in Reihe geschaltete Bodenpaneele abgedeckt werden, während für einen größeren Luftbedarf eine Parallelschaltung erfolgt.

Die Bodenpaneele wurden so konstruiert, dass sie die verschiedenen Anforderungen an Wärmeübertragung, Luftführung und Hygiene erfüllen können: Im Inneren lenken ein großer S-Bogen sowie Leitnoppen den Luftstrom so durch das Modul, dass Toträume, in denen sich Ablagerungen bilden könnten, vermieden werden. Gleichzeitig sorgen die Einbauten für eine turbulente Strömung, was wiederum die Wärmeübertragung begünstigt.

Bilder/Fotos © Uponor und Pluggit

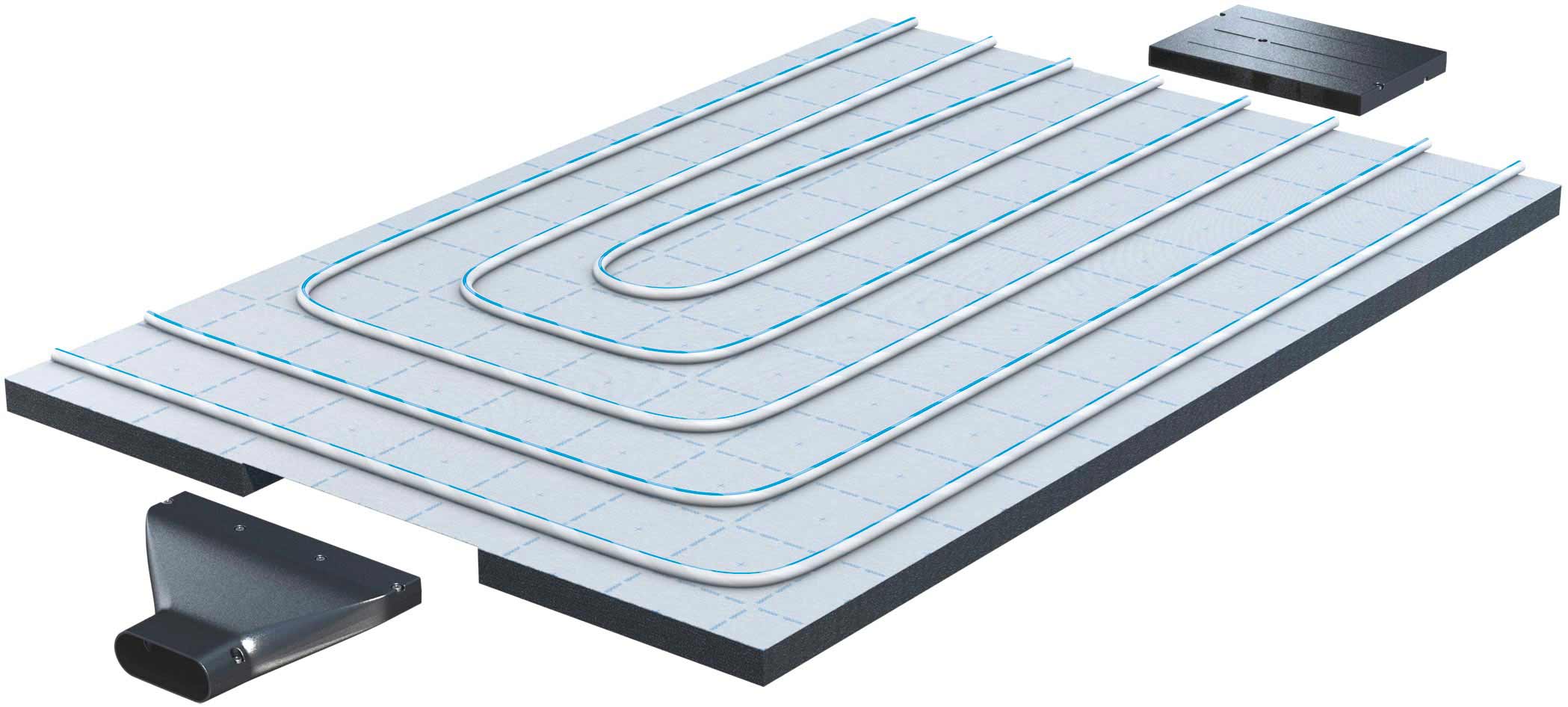

Das Bodenpaneel besteht aus hygienisch unbedenklichem Kunststoff und kann von beiden Seiten mit einem Reinigungsschlauch gesäubert werden (z.B. Pluggit CleanSafe). Als stabile Abdeckung sowie als Leitfläche für die Wärmeübertragung dient eine beschichtete Metallplatte, die mit einem Klettvlies bespannt ist. So kann das Bodenpaneel bei Abmessungen von 1200 x 800 x 30 mm nahtlos in die Klett-Fußbodenheizung integriert werden.

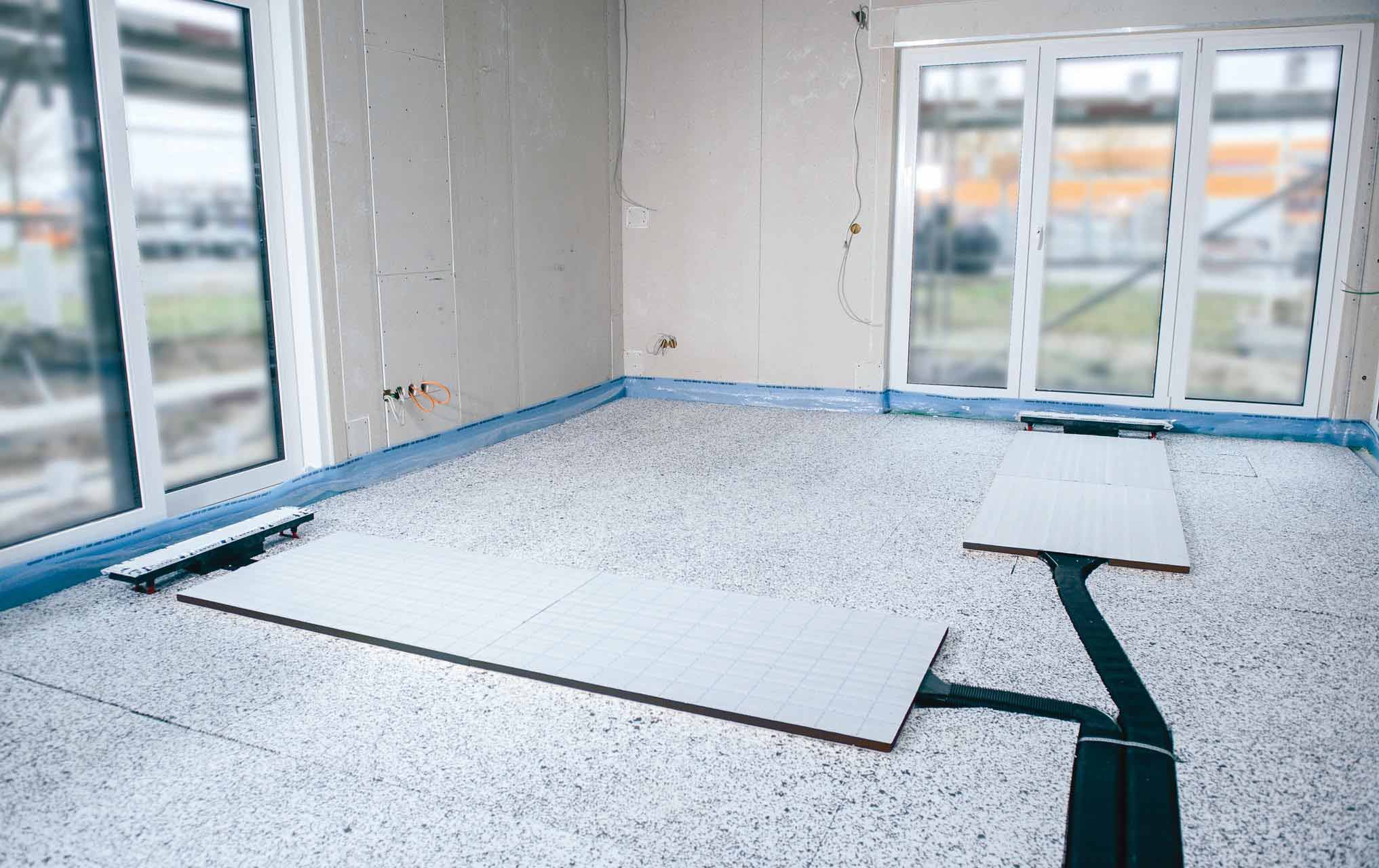

Auf der Lüftungsseite erfolgt die Einbindung der Module über einen speziellen Steckadapter, der für den Übergang zum tiefer liegenden Pluggflex-Kanal sorgt. Bei diesem handelt es sich um ein steckbares Vollkunststoffrohrsystem. Die Lüftungskanäle werden in einer Zusatzdämmebene unterhalb der Klettplatten verlegt, wodurch deren Trittschallschutz erhalten bleibt.

Insgesamt erreicht das Uponor Comfort Air System so inklusive Estrich und Bodenbelag eine im Neubau übliche Gesamtaufbauhöhe ab etwa 14 cm. Die Montage erfolgt dank bewährter Komponenten auf der Heizungs- und Lüftungsseite komplett werkzeugfrei über Steck- und Klettverbindungen. Dabei werden für die Kombination von Flächentemperierung und Wohnungslüftung nur drei zusätzliche Komponenten (Bodenpaneel, Modulverbinder und Kanalübergang) benötigt.

Weitere Informationen zum Comfort Air System können per E-Mail an Uponor und per E-Mail an Pluggit angefordert werden.
