Klinikneubau mit Leichtbeton-Mauerwerk plus WDVS und VHF bei strikter Kostenvorgabe

(12.5.2022) In der neuen psychiatrischen Johanniter-Tagesklinik Koblenz können in einer Kinder- sowie Jugendlichen-Gruppe bis zu 20 junge Patienten betreut werden. Erweitert werden die vielfältigen Therapiemöglichkeiten durch eine angebundene psychiatrische Institutsambulanz.

alle Fotos © Johanniter

Die Aufgabenstellung der Bauplanung war für das Architekturbüro Stefan Schäfer in Neuwied anspruchsvoll, denn in einem zwangsläufig klinischen Funktionsbau galt es eine Wohlfühlatmosphäre zu schaffen, die Ärzten, Betreuern und den psychisch instabilen Kindern und Jugendlichen eine erfolgreiche Zusammenarbeit ermöglicht. Die Baukosten waren außerdem durch die Johanniter-Tagesklinik Koblenz GmbH als Bauherrin streng reglementiert. Zugleich hatte die Umsetzung eines baubiologisch unbedenklichen und ökologisch verantwortlichen Bauens oberste Priorität. Mit Leichtbeton-Mauerwerk von KLB Klimaleichtblock ließen sich jedoch beide Vorgaben in Einklang bringen.

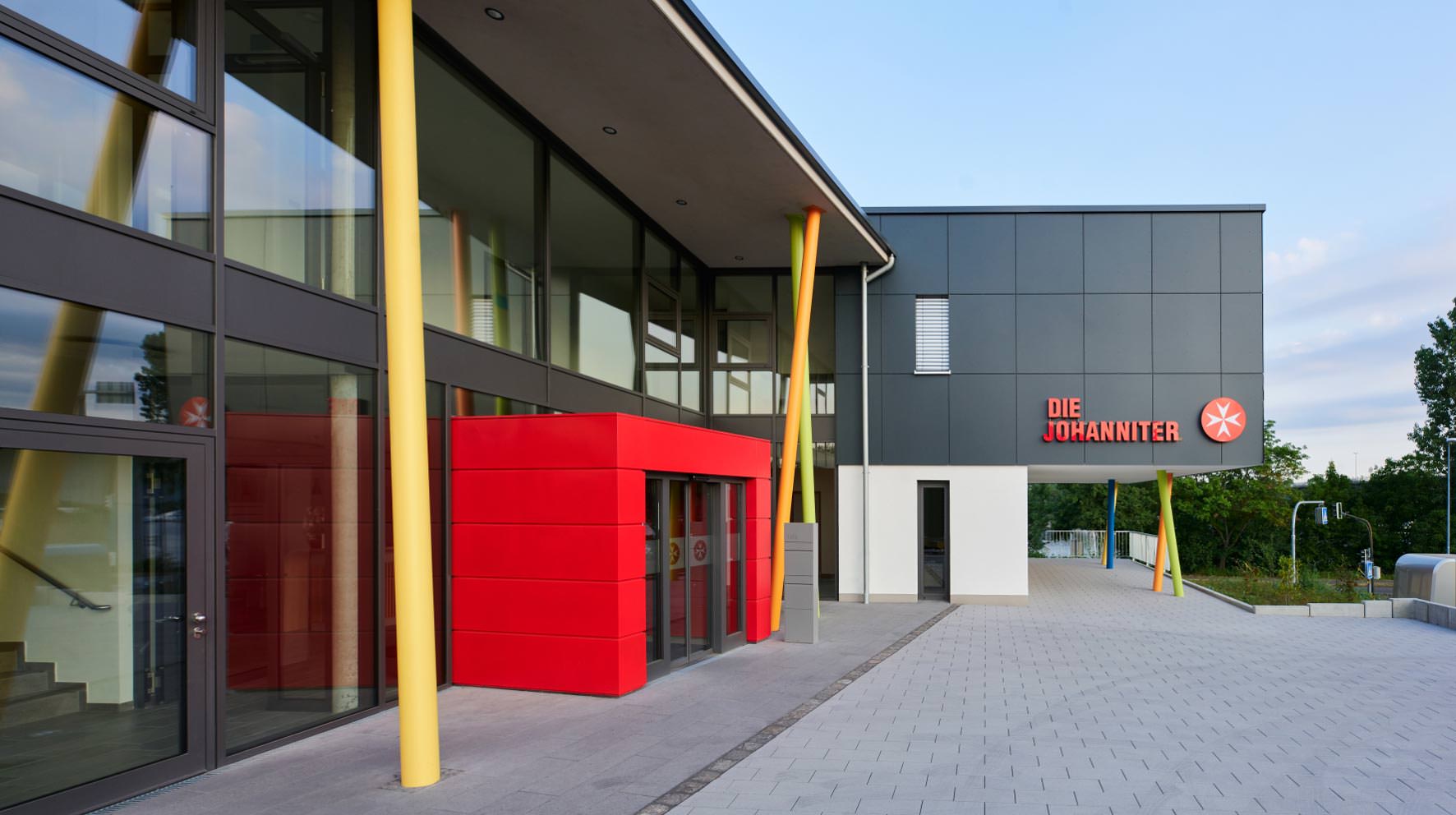

Die das Grundstück der Tagesklinik nordwestlich begrenzende Straße „Moselufer“ suggeriert eine idyllische Lage (siehe Google-Maps). Allerdings ist hier das Moselufer mehr Verkehrsstraße als Ufer. Und im Nordosten begrenzen die Auffahrtsrampen zur Kurt-Schumacher-Brücke das Grundstück. Die beiden Stadtteile Metternich und Moselweiß hätte man sicherlich schöner verbinden können: So ist die 1990 errichtete, leicht gevoutete Balkenbrücke aus Spannbeton wahrlich kein lohnender Fenster- oder Terrassenblick. Viel Verkehr hat jedoch auch seine Vorteile und das jedem bekannte intensivrote Johanniter-Symbol sowie das gleichfarbig gestaltete Eingangsportal, kombiniert mit farblich frech gestalteten schrägen Stahlbetonstützen, sind einprägsam. Einmal vorbeigefahren und jeder weiß: Hier ist eine Johanniter-Einrichtung.

Die Mosel im Blick

Der Klinikbau ist in zwei rechteckige Hauptbaukörper untergliedert, die durch ein großflächig verglastes, transparentes Foyer verbunden sind. So entstand eine Z-förmige zweigeschossige Gebäudekonfiguration, welche die orthogonalen Grundrisse der Nachbarbebauungen aufnimmt und die beiden Funktionsbereiche der Tagesklinik klar voneinander trennt.

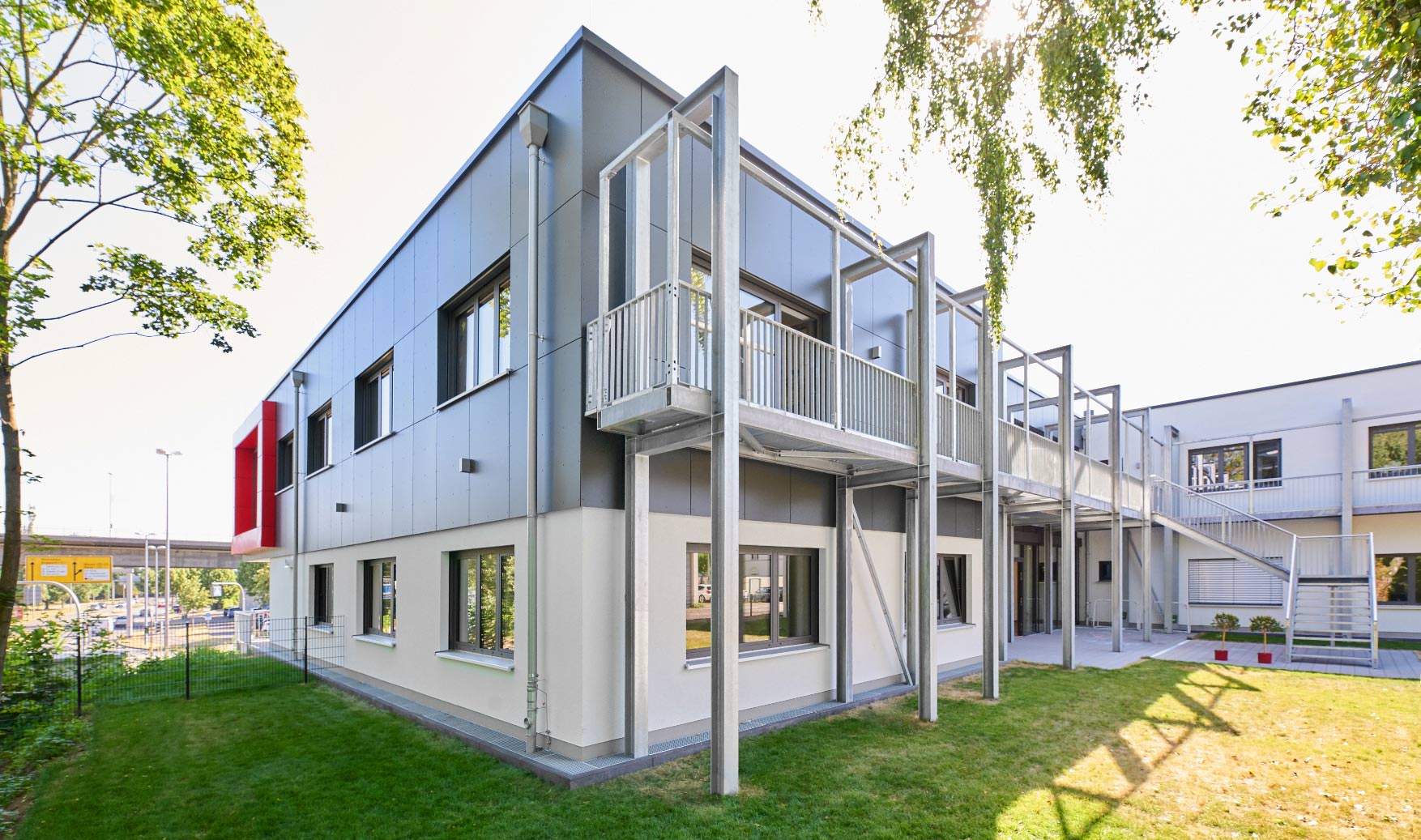

Zugleich bilden sich hierdurch zwei über Eck gefasste räumliche Freibereiche: Eine ansprechende Zufahrts- und Eingangssituation auf der Nordseite sowie eine nach Süden hin ausgerichtete Sonnen- und schöne Aussichtsseite mit ungestörtem Blick zur Mosel. Die Gruppen der Tagesklinik liegen im ruhigeren Obergeschoss, die Aufenthaltsräume sind der südlichen „Schokoladenseite“ zugeordnet. Hier ist auch das Obergeschoss mit dem Freiraum verbunden - über eine zweiläufige Podesttreppe, die an einen über Eck gezogenen balkonartigen Laubengang anschließt.

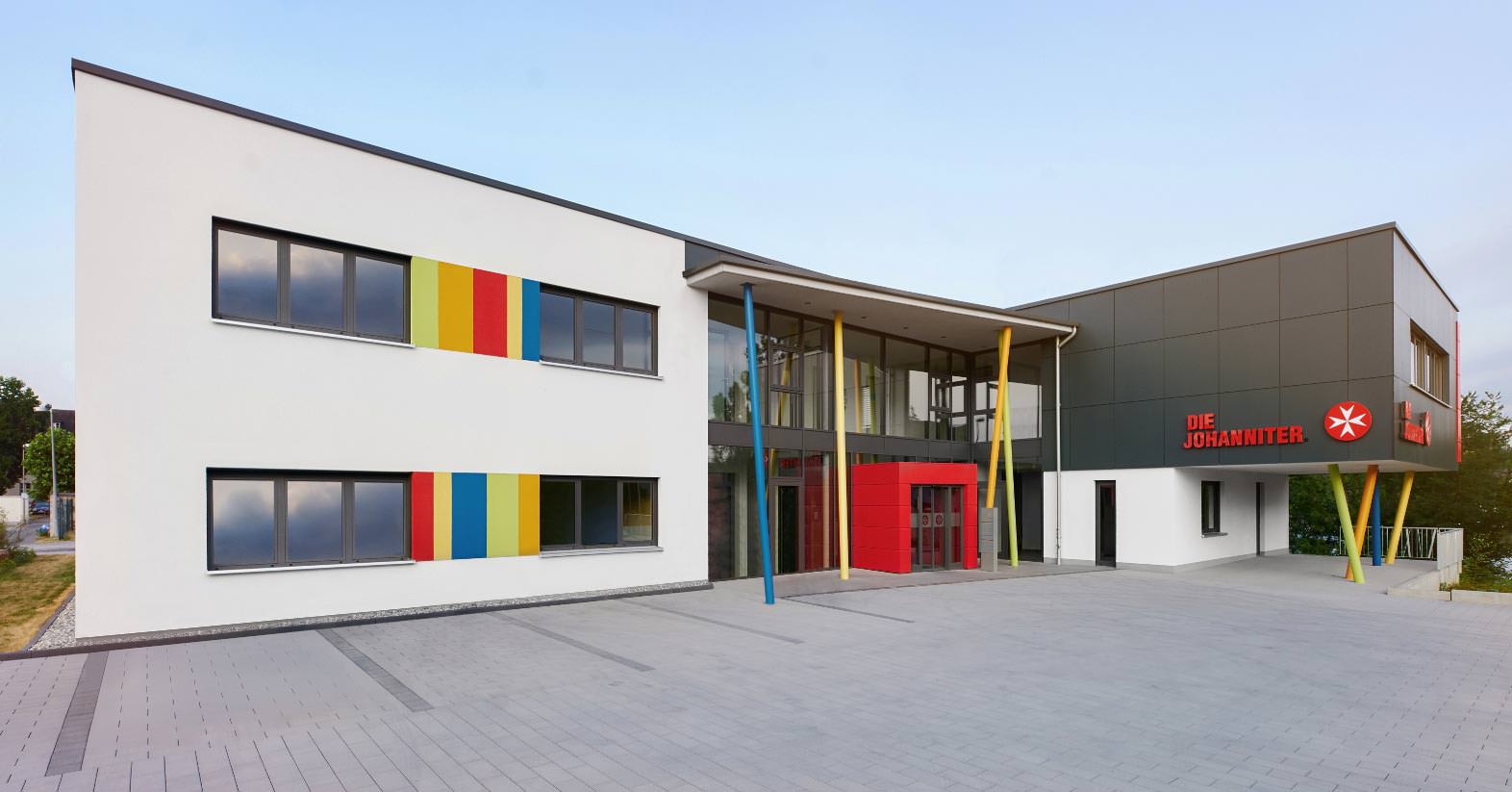

Bei der Fassade halten sich weiß getönte Putzflächen in etwa die Waage mit anthrazitfarbenen HPL-Fassadenplatten. Gestalterisch zusammengefasst werden die unterschiedlichen Fassadenkonstruktionen durch ein markantes - bis in die Inneneinrichtung hineingezogenes - Farbkonzept, basierend auf dem Johanniter-Rot, kombiniert mit leuchtend bunten Volltontönen in gelb, orange, grün und blau. Die zur Kurt-Schu­ma­cher-Brücke orientierte Gebäudeecke wird durch einen auskragenden schwebenden Baukörper, in dem ein großer Besprechungssaal untergebracht ist, betont. Den oberen Abschluss des Gebäudes bildet ein leicht ins Gefälle gelegtes Flachdach mit aufgesetzten Photovoltaikelementen.

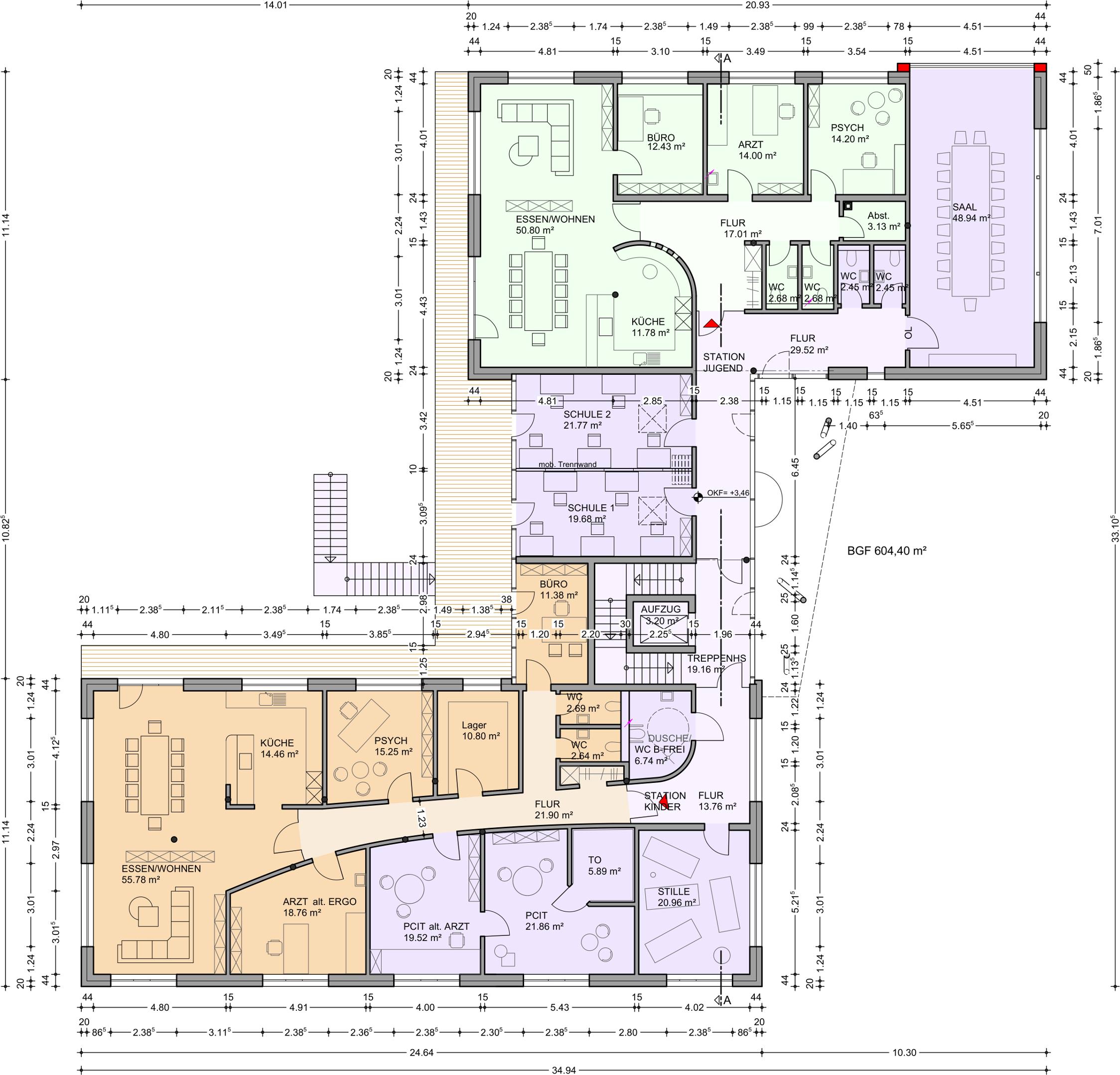

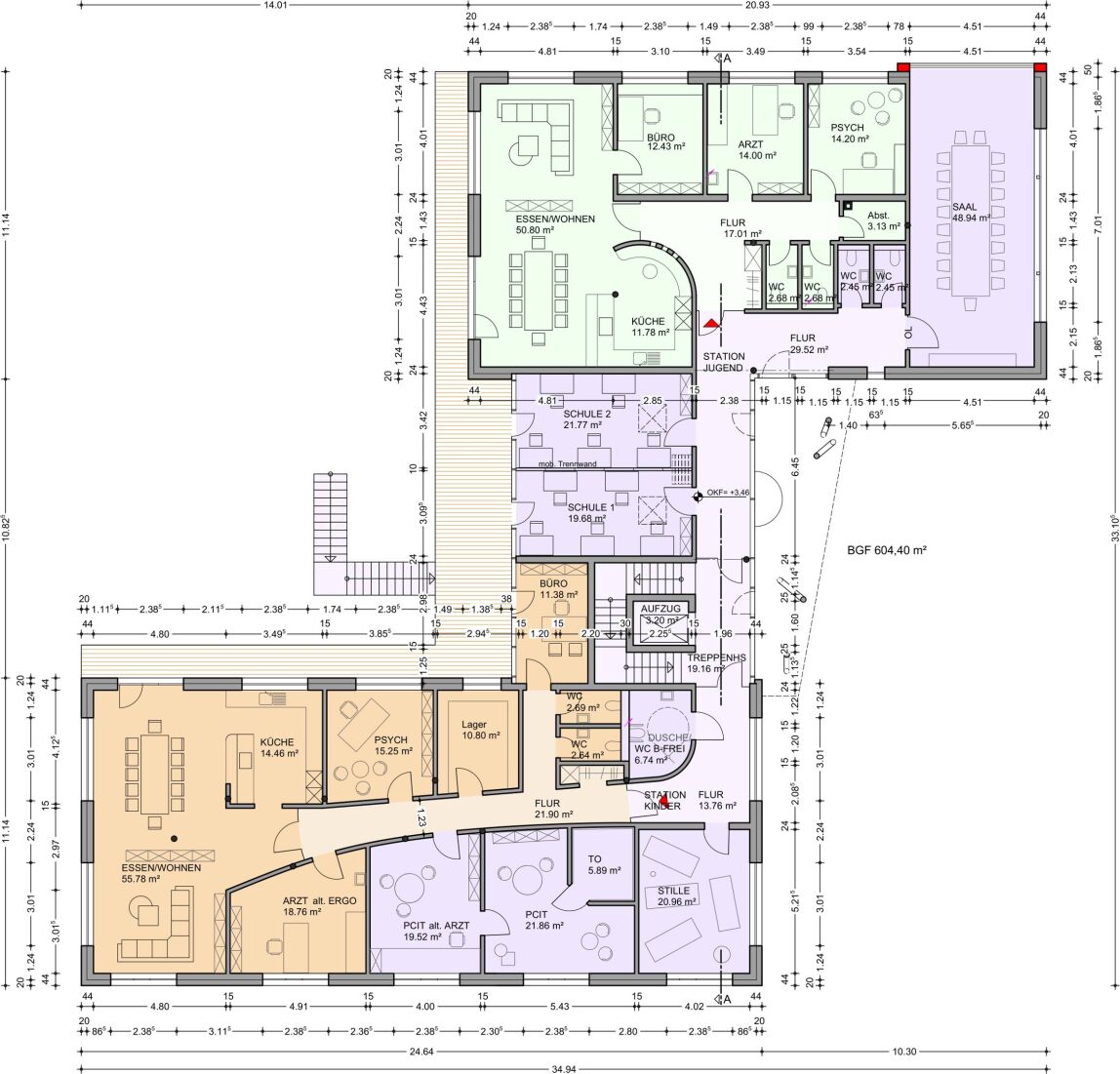

Erdgeschoss (Plan © Architekturbüro Stefan Schäfer)

Reduzierte Formensprache

Das Foyer ist großzügig gestaltet und „öffnet“ sich voll verglast zur südlichen Freifläche. Der Rest folgt dem Diktat der Nutzfläche und ist flächenoptimiert gestaltet. So sind etwa die Flure langgestreckt oder wie Knotenpunkte ausgeführt. Direkt daran sitzen die Behandlungszimmer sowie Aufenthalts- und Büroräume. Im Obergeschoss wird diese pragmatische Grundrissgestaltung abgelöst durch eine geschwungene, sich nach hinten öffnende Flurwand. Dieser reduzierte Wechsel in der Formensprache bewirkt einen entsprechend kraftvollen Auftritt der gebogenen Wand und betont die unterschiedliche Nutzung der beiden Geschossebenen.

Vorzug für nachhaltige Massivbauweise

Einen gelernten Zimmermann und Architekten mit der Durchführung dieses Projektes zu beauftragen, könnte durchaus bedeuten: Diese Tagesklinik wird ein handwerklich fundiert geplanter Holzskelettbau. Es kam jedoch anders. Nicht nur gab die Bauherrin gleich zu Beginn der Planung die Richtung vor und bestand auf eine massive Bauweise, die sich für andere Gebäude bereits bewährt hat. Auch setzt das Architekturbüro von Stefan Schäfer mit seinem Branding „nachhaltige Architektur in Holz + Stein“ grundlegend auf architektonische Nachhaltigkeit - und diese ist ebenfalls sehr gut in Stein umzusetzen.

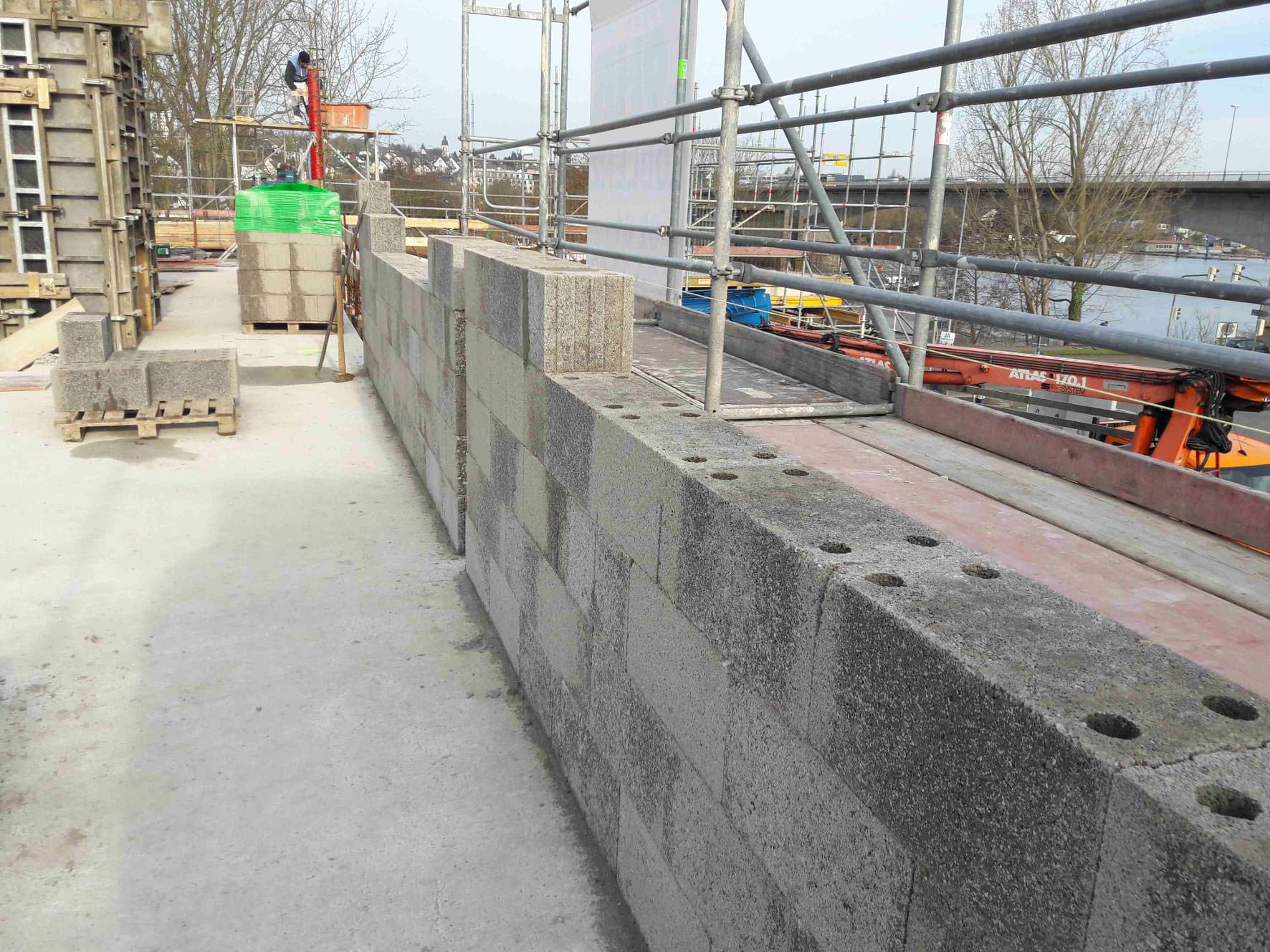

Mit der Entscheidung zur Massivbauweise steht ein ganzer Reigen an Baustoffen zur Auswahl, zugleich die Entscheidung zur Konstruktion: monolithisch, WDVS oder hinterlüftet? Ausgeführt wurden eine Wärmedämmverbundkonstruktion sowie eine vorgesetzte hinterlüftete Fassade. Für beides bietet Leichtbetonhersteller KLB Klimaleichtblock mit seinen Plan-Hohlblöcken einen idealen Baustoff an, der speziell für zusatzgedämmte Wände, tragende Keller-, Außen- und Innenwände entwickelt wurde. KLB-Plan-Hohlblöcke sowie Schalldämmblöcke werden auf der Grundlage der europäischen Norm DIN EN 771-3 hergestellt und sind darüber hinaus bauaufsichtlich zugelassen.

Neben vielen technischen Daten war für die Wahl des KLB-Plan-Hohlblocksteines mitentscheidend, dass damit vom Architekten schon mehrere Bauvorhaben ausgeführt wurden, also auch der Planer auf „Bewährtes“ zurückgriff. Darüber hinaus kamen für statisch bzw. schalltechnisch besonders beanspruchte Bereiche KLB-Plan-Schall­dämmblöcke zum Einsatz.

Baustoffe aus der Region sind ein weiteres Argument in jeder Ökobilanz. Die Region rund um Koblenz ist mit reichhaltigen Bims- und Tonvorkommen gesegnet. Herstellung und Verarbeitung von Leichtbetonbausteinen blicken hier auf eine lange Tradition und Erfahrung zurück, die weit bis ins 19. Jahrhundert zurückreicht.

Standard ist per se gut

Gute Architektur zeichnet sich nicht unbedingt durch innovative Lösungen aus, sondern auch durch das sinnvolle Umsetzen bewährter Standards. Dem entspricht die Auswahl des KLB-Plan-Hohlblockes, der sich bereits seit langem für zusatzgedämmte Hintermauerschalen bewährt hat. Mit einer vorgesetzten, 12 cm starken Steinwolle-Dämmung ergibt sich für die 24 cm dicken verputzten WDVS-Außenwände ein respektabler U-Wert von 0,232 W/m²K. Im Bereich der vorgehängten Fassade liegt dieser Wert mit 0,183 W/m²K noch niedriger – bei einer Dämmstoffstärke von 16 cm und einem Hinterlüftungsquerschnitt von 3 cm.

Beiden Konstruktionen gemein ist zugleich ein hoher Schalldämmwert, der trotz der Bundesstraße sowie Kurt-Schumacher-Brücke eine hohe Aufenthaltsqualität in der Tagesklinik ermöglicht. Nur wenige Wände wurden in Beton ausgeführt. Im Nachhinein betrachtet, hätten auch die gekrümmten Wände gut mit Leichtbetonsteinen umgesetzt werden können. Das Biegen der Gipskartonplatten hat zwar funktioniert, aber dennoch musste im Nachgang viel gespachtelt werden. Gut möglich, dass die nächste gekrümmte Wand auch mit Leichtbeton-Wandsteinen geplant wird.

Bautafel:

Weitere Informationen zu Leichtbeton-Hintermauerwerk (Plan-Hohlblöcken und Plan-Schalldämmblöcken) können per E-Mail an KLB Klimaleichtblock angefordert werden.
