PV-Befestigungssystem für Trapezblechdächer von Creotecc

(24.6.2011; Intersolar-Bericht) Die Creotecc GmbH hat auf der Intersolar das neue Befestigungssystem "TSM4" vorgestellt. Es verspricht eine unkomplizierte Montage von Photovoltaikmodulen auf Trapezblech.

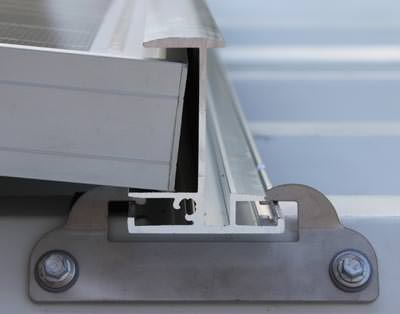

Die TSM4-Befestigungklammern werden bei der Montage mit speziellen Dünnblechschrauben in den Flanken der Hochsicken des Trapezblechs verschraubt. Sie sind auf die Montageprofile „Alutec“ ausgelegt, in die die Photovoltaikmodule eingelegt werden. Die Profile werden bei der Montage in die TSM4-Klammern geklemmt und liegen direkt auf den Hochsicken des Trapezblechs.

Die eingesetzte Dünnblechschraube mit bauaufsichtlicher Zulassung entfernt bei der Montage auf dem Blechdach kein Material, sondern formt in das Blech einen Kanal mit einem metrischen Gewinde. Schub- und Soglasten werden gleichmäßig von dem Blech aufgenommen. So soll man bereits bei Aluminiumblech ab 0,5 Millimeter Stärke hohe Tragfähigkeit erhalten. Da kein Material abgetragen wird, verhindert die Befestigungsmethode Korrosions- und Dichtungsprobleme durch Späne.

Die Direktauflage der Profile auf den Hochsicken des Trapezblechs führt zu einer gleichmäßigen Verteilung von Drucklasten über die gesamte Dachfläche und stellt eine gute Hinterlüftung der PV-Module sicher.
