Erste Propan-Wärmepumpe, die ohne Weiteres in(!) Wohngebäuden aufgestellt werden darf




(5.3.2020) Heizen mit Umweltwärme verursacht einen vergleichsweise geringen CO₂-Ausstoß - erst recht bei stetig sinkenden Emissionen im Rahmen der Stromerzeugung. Wärmepumpen gelten daher als eine wichtige Heizungstechnologie der Zukunft. Aktuell kommen bei gängigen Modellen noch überwiegend Kältemittel mit umweltschädlichen Treibhausgasen zum Einsatz. Eine Wärmepumpe mit einer klimafreundlichen Alternative hat dagegen das Fraunhofer-Institut für Solare Energiesysteme ISE entwickelt. Die Forscher setzen dabei auf das natürliche Gas Propan.

Das Treibhauspotenzial von Propan ist rund 500-mal niedriger als das herkömmlicher Kältemittel. Ein weiterer Vorteil: Der Prototyp der neuen Sole/Wasser-Wärmepumpe benötigt bei gleicher Leistung nur ein Viertel der Kältemittelmenge im Vergleich zu marktverfügbaren Systemen. Eine auf dieser Entwicklung aufbauende Propan-Wär­me­pumpe ist wohl die erste ihrer Art in Deutschland, die ohne zusätzliche Sicherheitsvorkehrungen in Innenräumen von Wohngebäuden aufgestellt werden darf. Die Technologie soll nun weiter verbessert werden. Für die Wärmepumpenbranche sind neue Kältemittel besonders wichtig: Seit dem 1. Januar 2020 gelten in der Europäischen Union erste Verwendungsverbote.

Zur Erinnerung: Die EU-Verordnung Nr. 517/2014 über fluorierte Treibhausgase, kurz F-Gase-Verordnung, schreibt eine kontinuierliche Reduktion des klimaschädlichen Potenzials von Kältemitteln vor. Das soll dazu beitragen, die Emissionen von Kältemitteln bis zum Jahr 2030 um 70% gegenüber 1990 zu reduzieren. Seit Anfang des Jahres 2020 treten Verwendungsverbote für Kältemittel in Kraft, deren „Global Warming Potential“ (GWP) das 2.500-Fache von CO₂ (GWP-Wert 1) übersteigen. Danach sinkt der zulässige Wert Jahr für Jahr.

Foto © Fraunhofer ISE

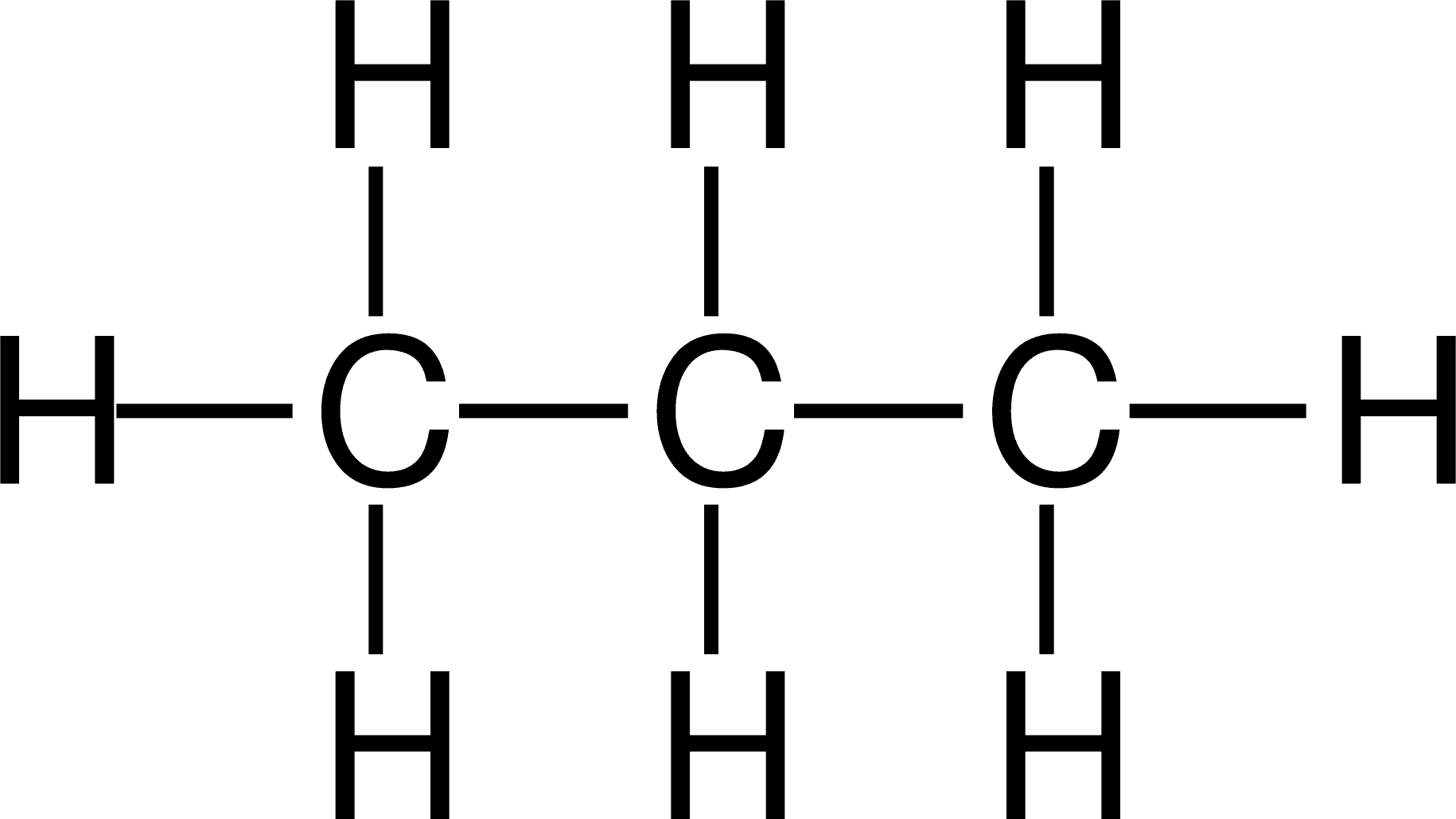

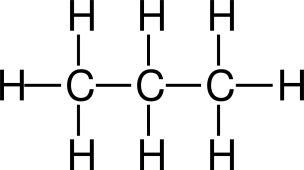

Propan brennt!

Wärmepumpenhersteller und Institute suchen vor dem Hintergrund der F-Gase-Ver­ord­nung fieberhaft nach Alternativen zu herkömmlichen Kältemitteln. Erste Fortschritte wurden erzielt, doch sind die bislang entwickelten Alternativen fast alle giftig oder brennbar. Sie gehören deshalb überwiegend Sicherheitsgruppen an, für die erhöhte Anforderungen gelten. Dies macht die Systeme teuer. Die Alternative Propan mit einem GWP von drei:

  • Einerseits ist Propan klimafreundlich, weltweit kostengünstig verfügbar und ermöglicht hohe Leistungszahlen.
  • Andererseits sind die Sicherheitsauflagen für die Nutzung in Wärmepumpen aufgrund der Brennbarkeit des auch mit der Bezeichnung R290 benannten Kältemittels recht umfangreich.

Übersteigt eine Wärmepumpe im Einfamilienhaus mit ihren üblichen fünf bis zehn Kilowatt Leistung die vorgeschriebene Höchstmenge von 150 Gramm Kältemittel, kann sie nur mit hohen, kostenaufwändigen Sicherheitsanforderungen installiert werden. Aus diesem Grund sind Wärmepumpen mit Propan zur Aufstellung im Innenbereich derzeit fast nicht am Markt vertreten.

Neuentwicklung des Fraunhofer ISE mit Marktpotential

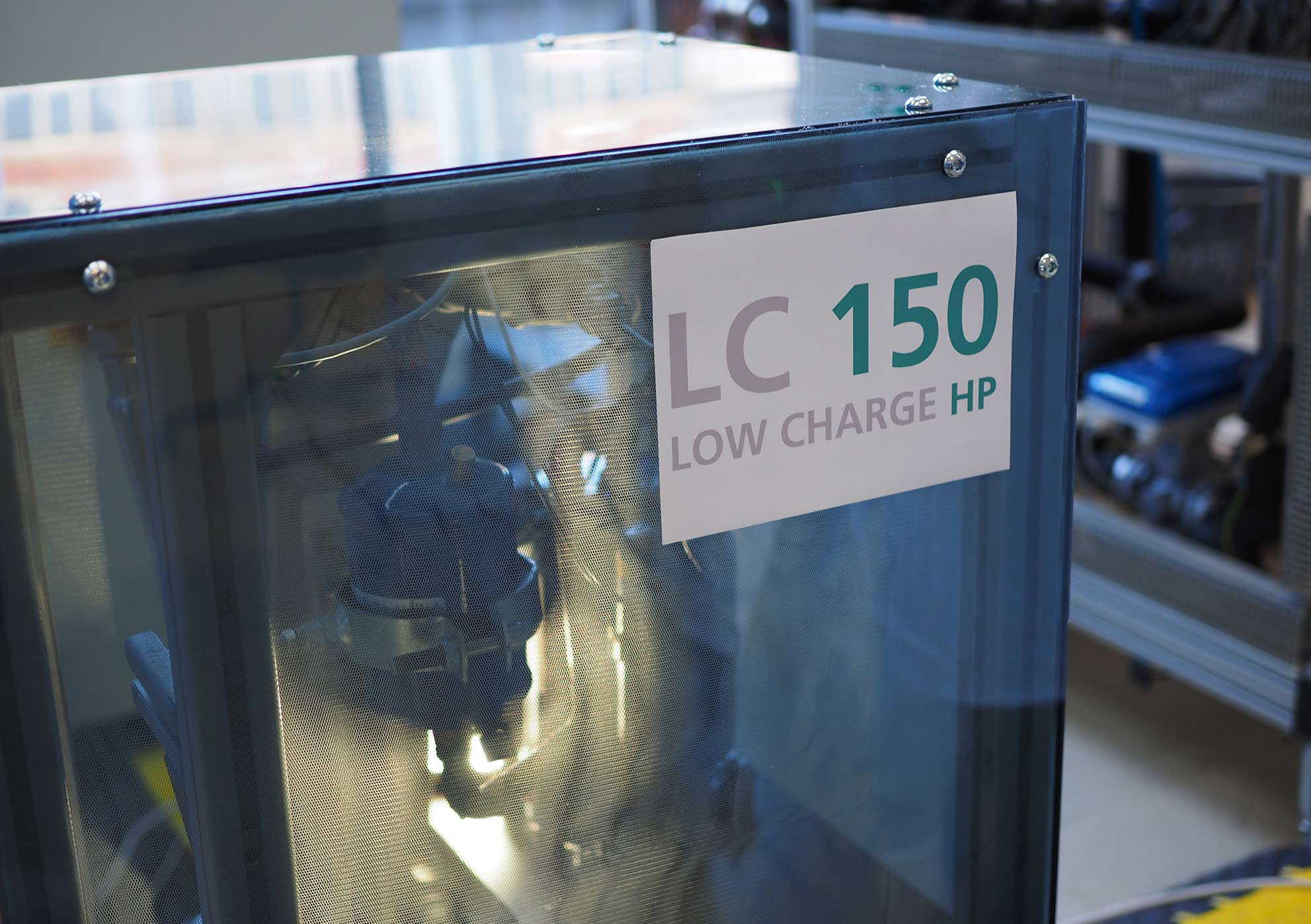

Die Neuentwicklung des Fraunhofer ISE, Arbeitsname LC150, könnte die Bedenken hinsichtlich der Sicherheitsanforderungen zur Seite wischen: Die Propan-Wärmepumpe erreicht mit 150 Gramm Propan bereits rund acht Kilowatt Heizleistung und wäre so auch ohne zusätzliche Sicherheitsvorkehrungen für eine Aufstellung im Inneren von Häusern einsetzbar. Pro Kilowatt sind knapp 20 Gramm Propan erforderlich. Marktverfügbare Systeme liegen aktuell bei 80 bis 90 Gramm/Kilowatt Leistung. Bei einer Leistung von knapp zwei Kilowatt übertreffen sie bereits den Grenzwert von 150 Gramm. Die meisten Wärmepumpenhersteller bieten daher aktuell nur außen aufgestellte Wärmepumpensysteme mit Propan an.

„Ziel unserer Arbeiten ist eine Wärmepumpe, die ein klimafreundliches Kältemittel nutzt und mit möglichst geringer Kältemittelmenge eine hohe Leistung sowie eine gute Effizienz erreicht“, erklärt Dr.-Ing. Lena Schnabel, Abteilungsleiterin Wärme- und Kältetechnik, Kompressionstechnik am Fraunhofer ISE. „Den ersten Schritt haben wir erreicht. Der Prototyp erzielt das für dieses Marktsegment avisierte Leistungsniveau mit einer sehr geringen Füllmenge, wodurch eine Aufstellung im Innenbereich möglich wäre.“ Nun wollen die Forscher um Frau Schnabel das System optimieren und Industriepartner für eine breite Umsetzung am deutschen und europäischen Markt gewinnen. Auf der Aufgabenliste stehen etwa die Erhöhung der Effizienz und die Entwicklung eines serientauglichen Designs. Am Ende soll ein kompaktes, kostengünstiges System stehen, das standardisiert ist und den unterschiedlichen nationalen Sicherheitsanforderungen genügt.

Asymmetrische Plattenwärmeübertrager ein Erfolgsfaktor

Für den Prototyp verwendeten die Wissenschaftler marktverfügbare Komponenten. Ein wesentlicher Baustein des Konzepts ist die Nutzung asymmetrischer Plattenwärmeübertrager. Da der überwiegende Anteil des Kältemittels sich in den Wärmeübertragern und im Rohrleitungssystem des Wärmepumpensystems befindet, hat die Optimierung der Wärmeübertrager einen großen Einfluss auf die Reduzierung der eingesetzten Kältemittelmenge. Asymmetrische Wärmeübertrager kommen aufgrund ihrer Bauweise mit weniger Kältemittel aus.

Die Arbeitsgruppe konnte den Kältemittelbedarf auch durch eine reduzierte Ölmenge im Kompressor deutlich verringern. In Experimenten wurde das System breit untersucht. Betriebsgrößen waren die Variation der Quellen- und Senkentemperaturen, die Verdichterdrehzahl, die Kältemittelfüllmenge, die Ölmenge im Verdichter sowie die Überhitzung.

Das Fraunhofer ISE forscht an der gesamten Wertschöpfungskette von Wärmepum­pen - von Materialien über Komponenten- und Geräteentwicklung bis hin zu Qualitätssicherung und Monitoring im Feld. Ebenso verfügt das Institut über ein akkreditiertes TestLab Heat Pumps and Chillers. Diese große Bandbreite an Kompetenzen und Erfahrungen war die Basis für die Entwicklung dieser vielversprechenden Wärmepumpe.
