Druckdichte Kraftschluss-Manschette für Wasser-, Luft- und Abgasleitungen bis 1,5 bar

(19.11.2021) Atec bietet eine universelle Kraftschluss-Manschette für Drücke <1,5 bar an. Sie kann unterschiedliche Durchmesser bis zu 43 mm ausgleichen, widersteht Temperaturbelastung <120°C und empfiehlt sich damit als Ersatz für Maßanfertigungen.

Die Kraftschluss-Manschette eignet sich laut Atec für alle Materialien und Wandstärken. Sie lässt sich im Innen- und Außenbereich einsetzen - inklusive Erdreich. Sie ist zudem korrosionsbeständig, resistent gegen Kondensate von Öl sowie Gas und nach DIN EN 14241-1 geprüft.

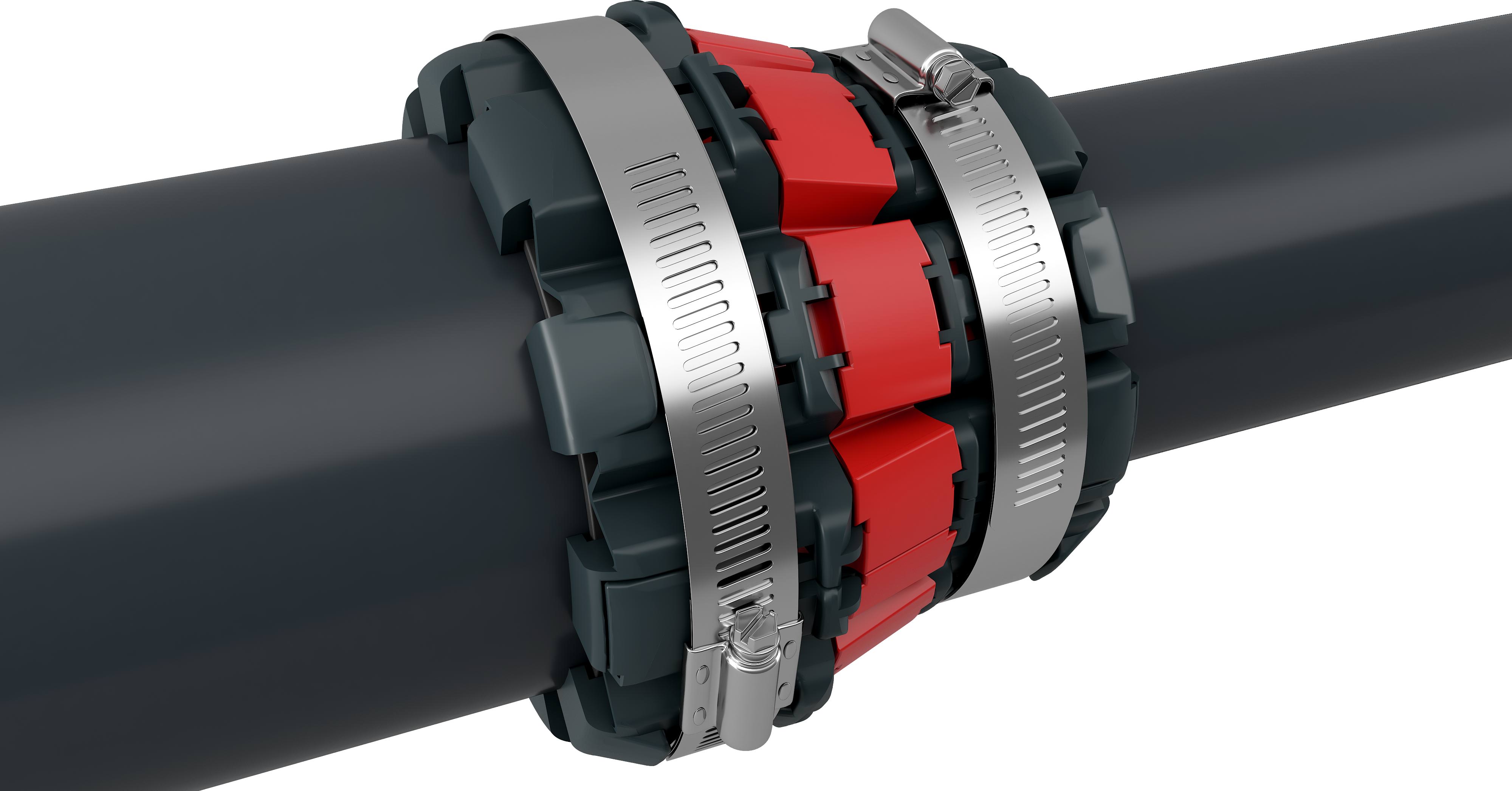

Die Rohrkupplung besteht aus einer EPDM-Dichtung, umhüllt von beweglichen Kunststoffsegmenten aus Polypropylen (PP). Zwei Edelstahlspannbänder sichern die Verbindung und sollen eine hohe Auszugsfestigkeit gewähren.

Vor der Montage werden zunächst die Außenmaße der zu verbindenden Rohrelemente mit dem Innenmaß der Manschette geprüft. Dann werden die Rohrenden bis zu 40 mm in die Manschette eingeführt, wobei ein abwechselndes Drehen der Spannschlösser erfolgt. Bei unterschiedlichen Nennweiten ist mit dem größeren Rohr zu beginnen. Abschließend werden die Spannschlösser mit einem Drehmoment von 10 Nm (Newtonmeter) fixiert.

Erhältlich sind die Kraftschluss-Manschetten in den Nennweiten 75 bis 161 mm. Zusätzliche Ausführungen befinden sich in Vorbereitung.

Weitere Informationen zu druckdichten Kraftschluss-Manschetten können per E-Mail an ATEC angefordert werden.
