Abgaswärmenutzung mit Brennwerttechnik: CBox erweitert TurbuFlexS-Serie

(15.05.2026) Mit der CBox hat Schräder einen neuen Abgaswärmeübertrager für Wärmeerzeuger im Leistungsbereich von 150 bis 3.000 kW vorgestellt. Das System nutzt die im Abgas enthaltene latente Wärme und soll – abhängig von Abgasparametern und Systemwassertemperaturen – Energieeinsparungen von bis zu 15 % ermöglichen. Die Lösung sei herstellerunabhängig einsetzbar.

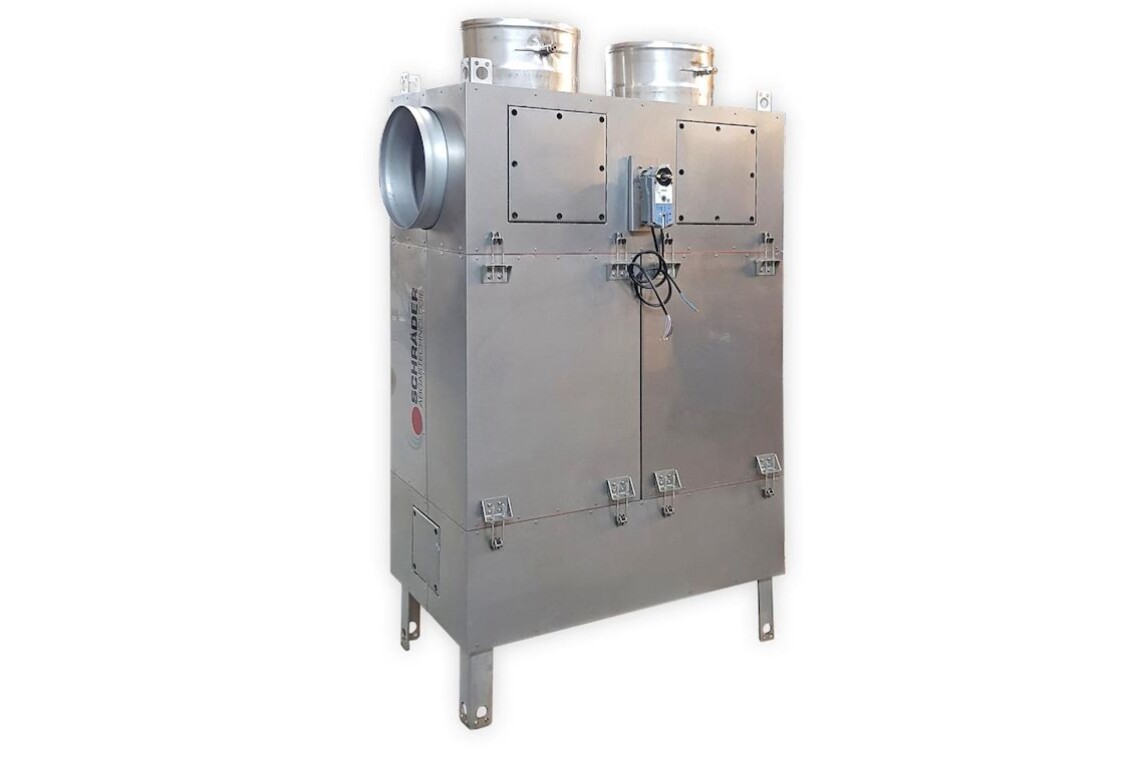

Die CBox von Schräder. (Bild: Schräder Abgastechnologie)

Die Wärmerückgewinnung erfolgt über einen integrierten Rohrwärmetauscher aus Edelstahl. Spezielle Leitbleche optimieren dabei die Strömungsführung der heißen Abgase, um die Wärmeübertragung auf das Systemwasser zu verbessern. Wird der Taupunkt unterschritten, bindet das entstehende Kondensat zusätzlich Rußpartikel und Feinstaub, die anschließend über einen Siphon abgeführt werden. Eine automatische Wasserabreinigung reinigt die Rohrschlangen und unterstützt zugleich die Neutralisation des sauren Kondensats.

Die CBox ist modular aufgebaut und kann sowohl parallel als auch in Reihe installiert werden. Ein optionaler Bypass ermöglicht den unterbrechungsfreien Anlagenbetrieb, beispielsweise während Wartungsarbeiten.

Mit Abmessungen von 2.560 mm Höhe, 770 mm Breite und 620 mm Tiefe ist das Basismodell inklusive internem Bypass kompakt ausgeführt. Die abgasseitigen Komponenten bestehen aus Edelstahl der Werkstoffgüte 1.4439 mit einer Materialstärke von 1,0 mm. Der Wärmeübertrager ist für Eintrittstemperaturen bis 500 °C ausgelegt und für den Dauerbetrieb konzipiert.

Weitere Informationen können per E-Mail an Schräder Abgastechnologie angefordert werden.
