TWF Verbaugreifer für sicheren Grabenverbau

(26.05.2026) Der TWF Verbaugreifer ist ein hydraulisches Schnellwechselanbaugerät für Mobilbagger, das Verbauboxen ohne manuelle Anschlagarbeiten versetzt. Die gesamte Operation kann allein aus der Fahrerkabine durchgeführt werden – Beschäftigte müssen nicht in den Gefahrenbereich.

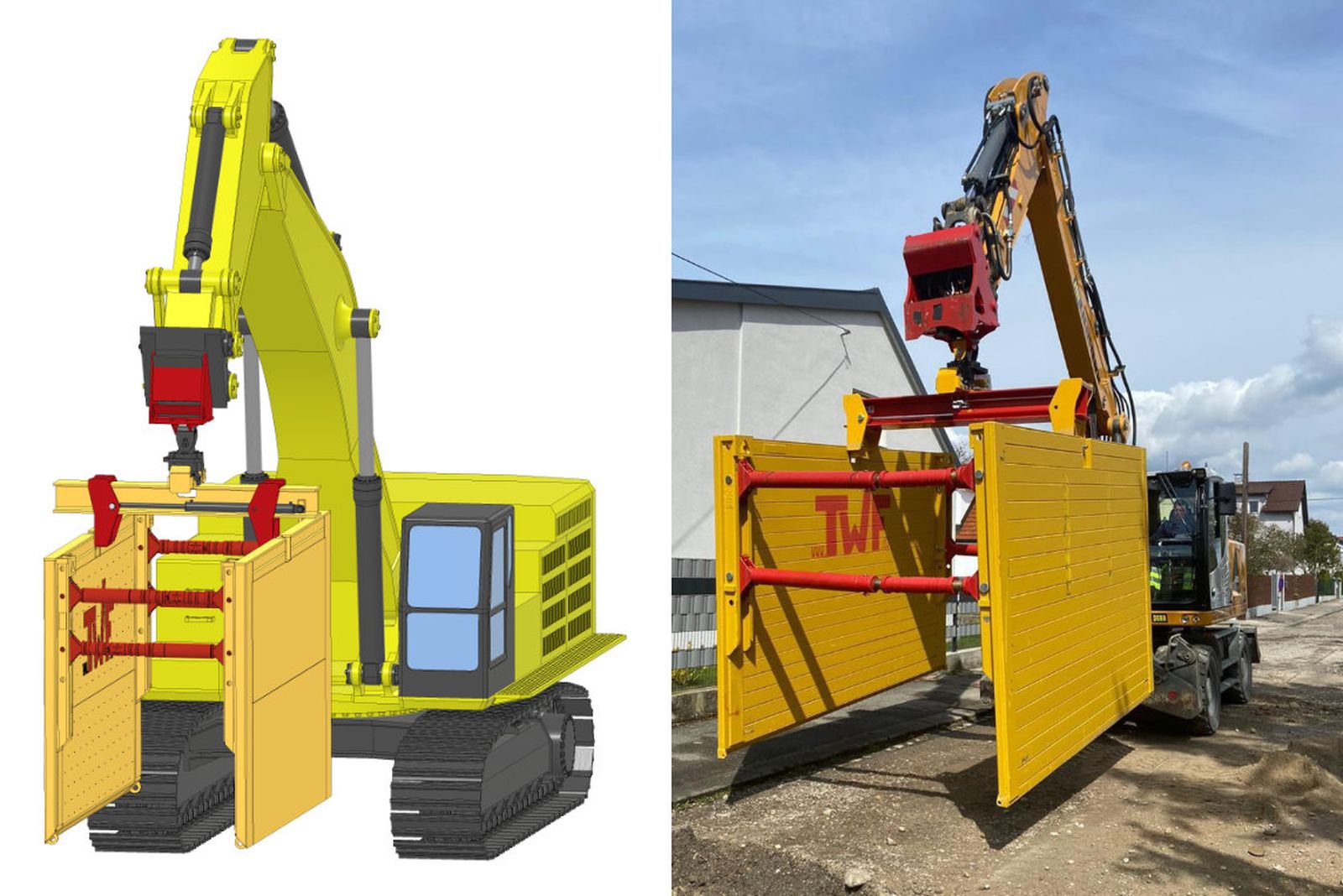

CAD-Darstellung eines Kettenbaggers mit angebautem Verbaugreifer beim Versetzen einer Verbaubox (l.) und TWF-Standard-Box Typ 600 mit Verbaugreifer (r.) (Bild: TWF Tiefbautechnik)

Funktion und Bedienung

Der Greifer wird direkt an die Hydraulik eines Standardbaggers montiert, kompatibel mit OilQuick- und Likufix-Schnellwechselsystemen. Er fasst die Verbauboxen über zentrale Transportösen, hebt sie an, positioniert sie im Graben und setzt sie ab. Alle Steuerfunktionen laufen zentral aus der Kabine; der Maschinenführer hat dabei durchgehend Sichtkontakt zum Arbeitsbereich. Ein integrierter Drehmotor ermöglicht eine 360-Grad-Rotation, eine Pendelführung erlaubt präzises Arbeiten auch in beengten Verhältnissen.

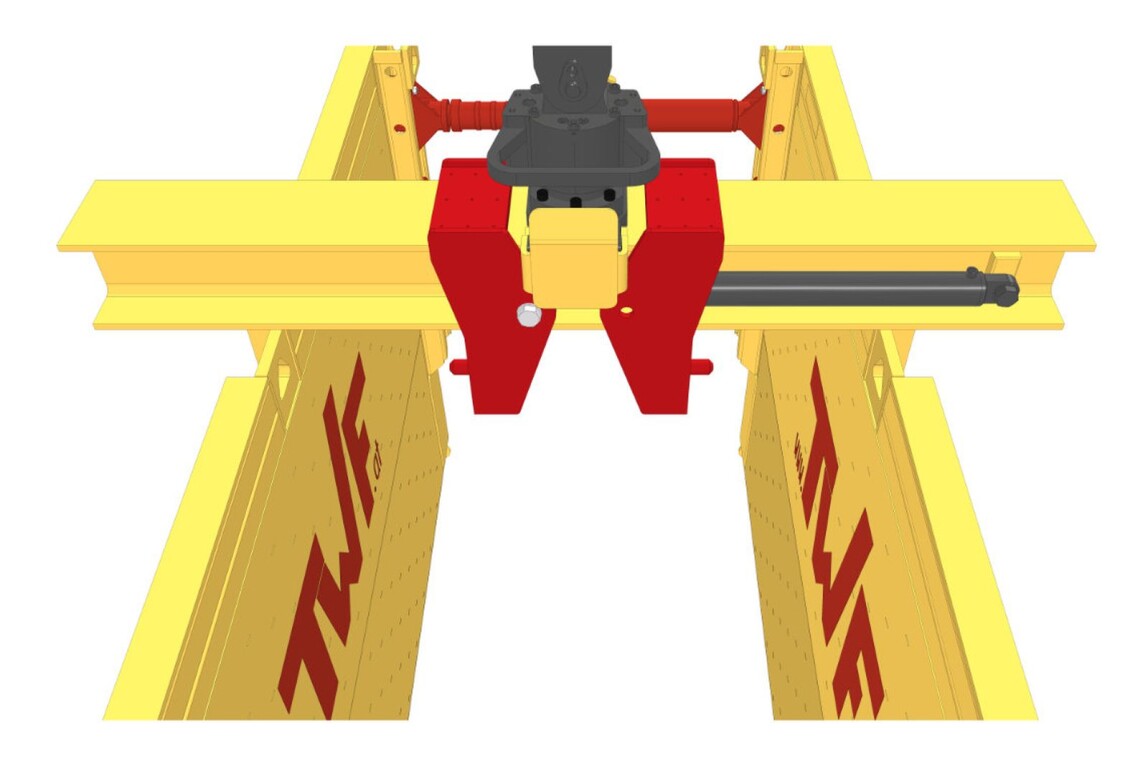

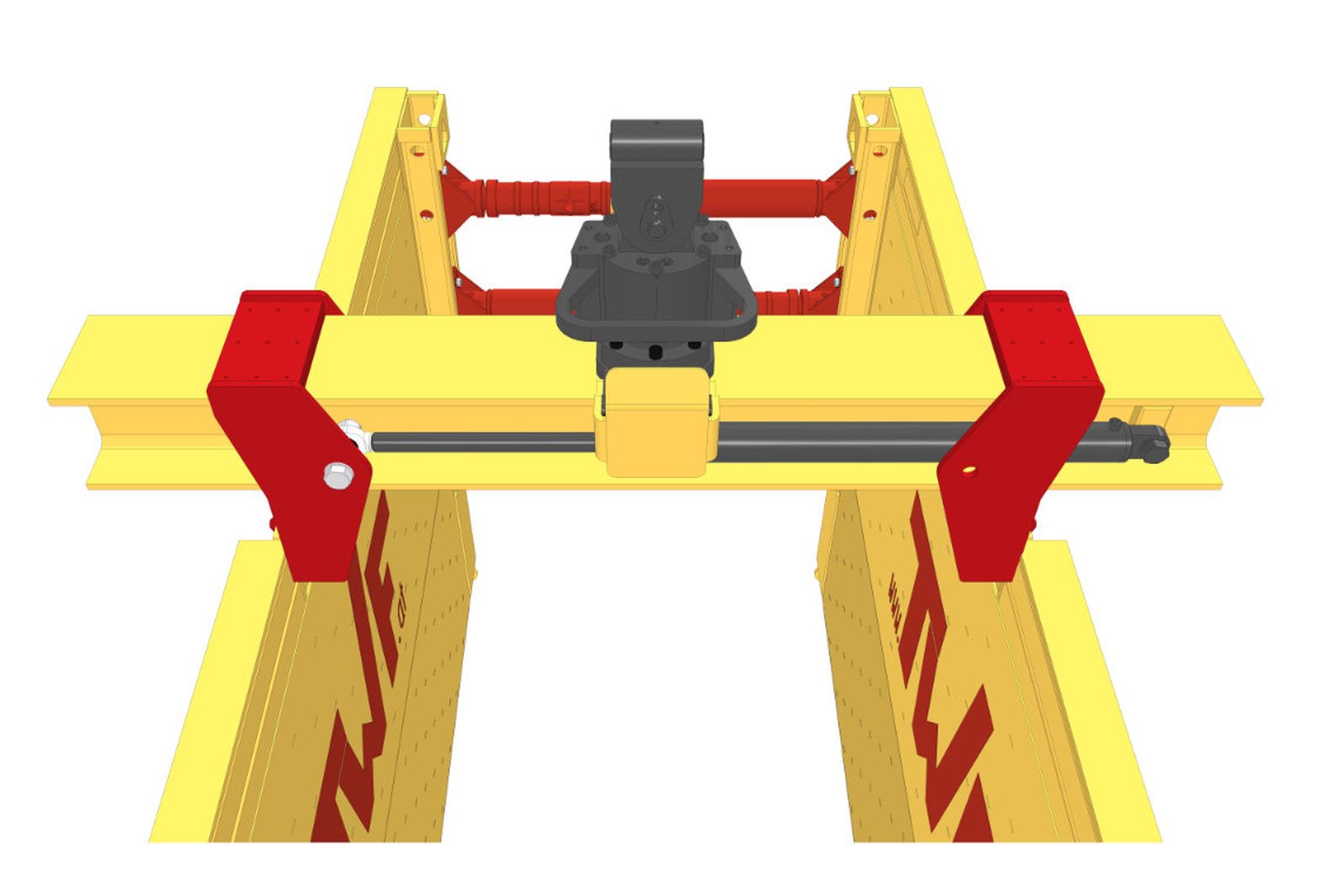

Anheben und Absetzen der Verbaubox mit dem TWF Verbaugreifer. (Bild: TWF Tiefbautechnik)

Technische Daten und Konfigurationen

Trägerlängen: Von 2,2 m bis 4,5 m wählbar
Gewicht: Rund 500 kg, kann ohne spezielle Logistik transportiert werden
Maximale Zuglast: 6,3 Tonnen
Flexibel anpassbare Arbeitsbreiten von 650 bis 4.400 mm
Einsatztemperatur: -10 °C bis +40 °C
Schnellwechselanschluss: Standard OilQuick oder Likufix

Das Gerät wird mit Drehmotor (RSV R7-B13) und Kreuzgelenk (KG40) betrieben und ist wartungsarm konzipiert. Eine jährliche Prüfung nach BetrSichV ist vorgesehen.

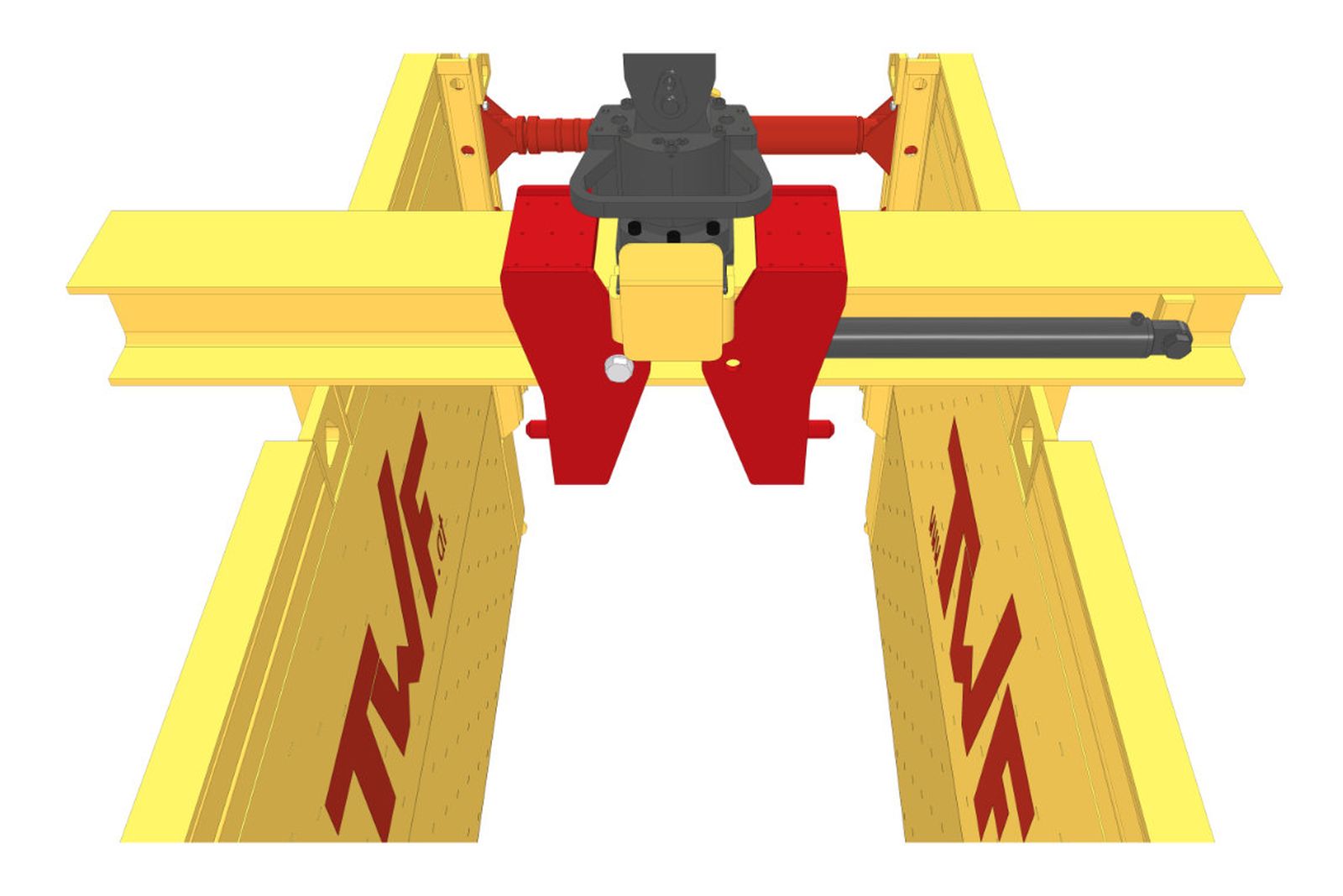

Anheben und Absetzen der Verbaubox mit dem TWF Verbaugreifer. (Bild: TWF Tiefbautechnik)

Voraussetzungen und Wartung

Voraussetzung für den Einsatz ist, dass die verwendeten Verbauboxen mit zentralen Transportösen ausgestattet sind. Die TWF-eigene Verbauboxen-Serie erfüllt diese Anforderung. Der Wartungsaufwand beschränkt sich auf wöchentliche Schmierung an definierten Schmiernippeln sowie regelmäßige Sichtprüfungen der Hydraulikkomponenten.

Weitere Informationen können per E-Mail an TWF Tiefbautechnik angefordert werden.
