Gerüstbau für eine Stabbogenbrücken-Sanierung

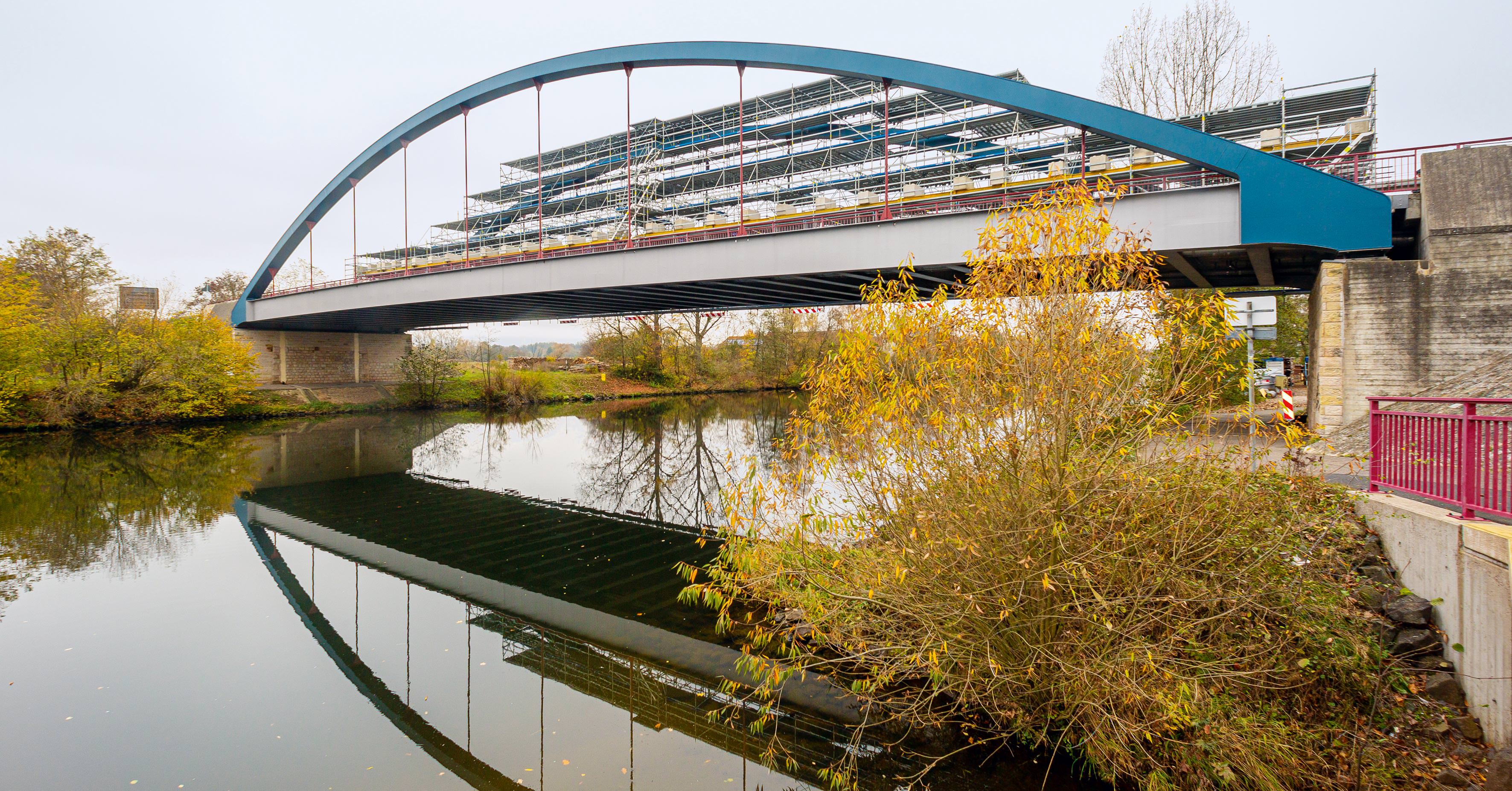

(20.10.2022) 25 Jahre nach Inbetriebnahme der Luitpoldbrücke bei Zeil am Main musste die 75 m lange Stabbogenbrücke erstmalig saniert werden:

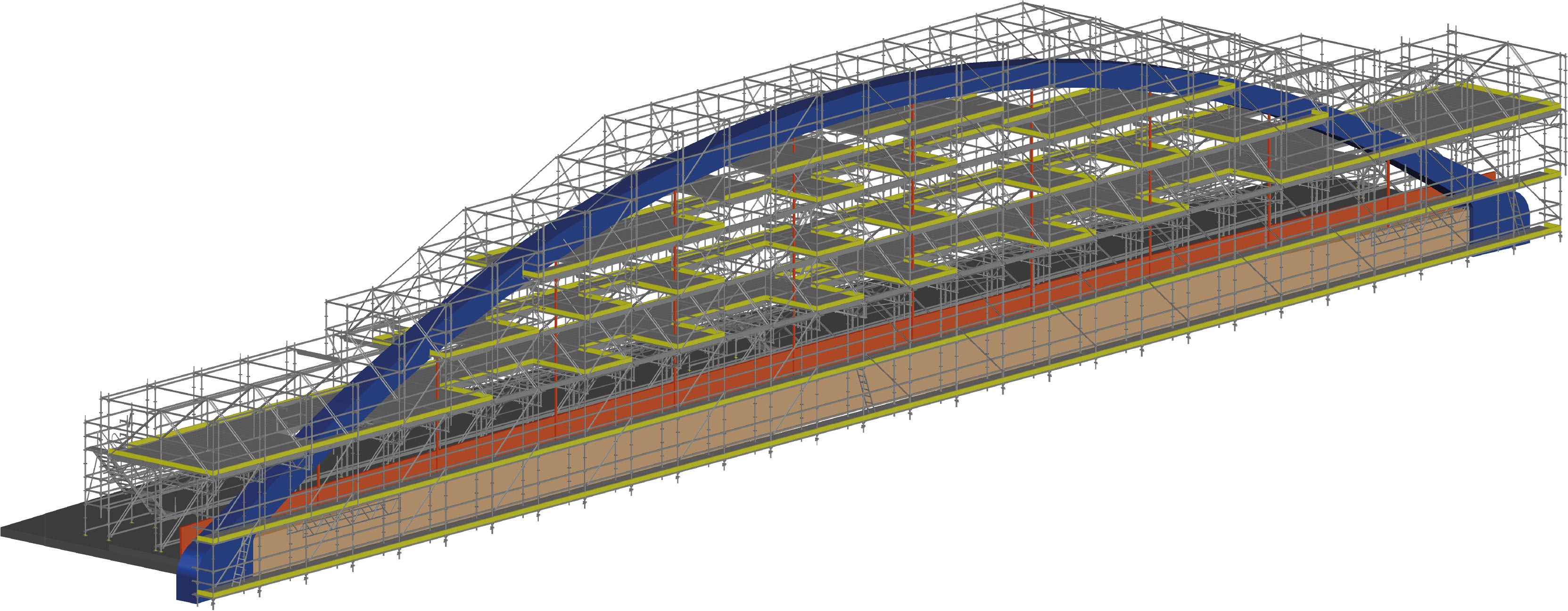

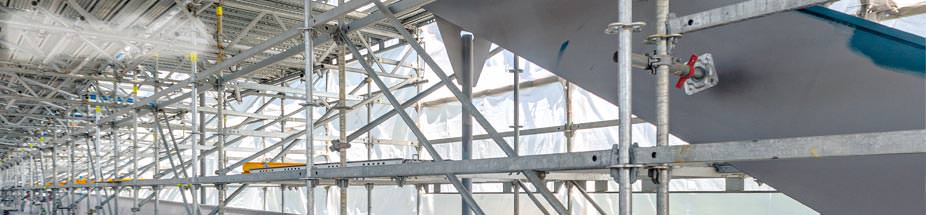

Zur Ausführung der Sandstrahlarbeiten mit anschließender Beschichtung der beiden Brückenbögen, der Vertikalstreben und der Stirnseiten des Überbaus realisierte der regional ansässige Gerüstbau-Familienbetrieb Eckert & Schwarz eine Brückeneinrüstung auf Basis des flexiblen PERI UP-Gerüstbaukastens. Der Hersteller unterstützte das geometrisch anspruchsvolle Sanierungsprojekt mit einer digitalen 3D-Gerüstplanung.

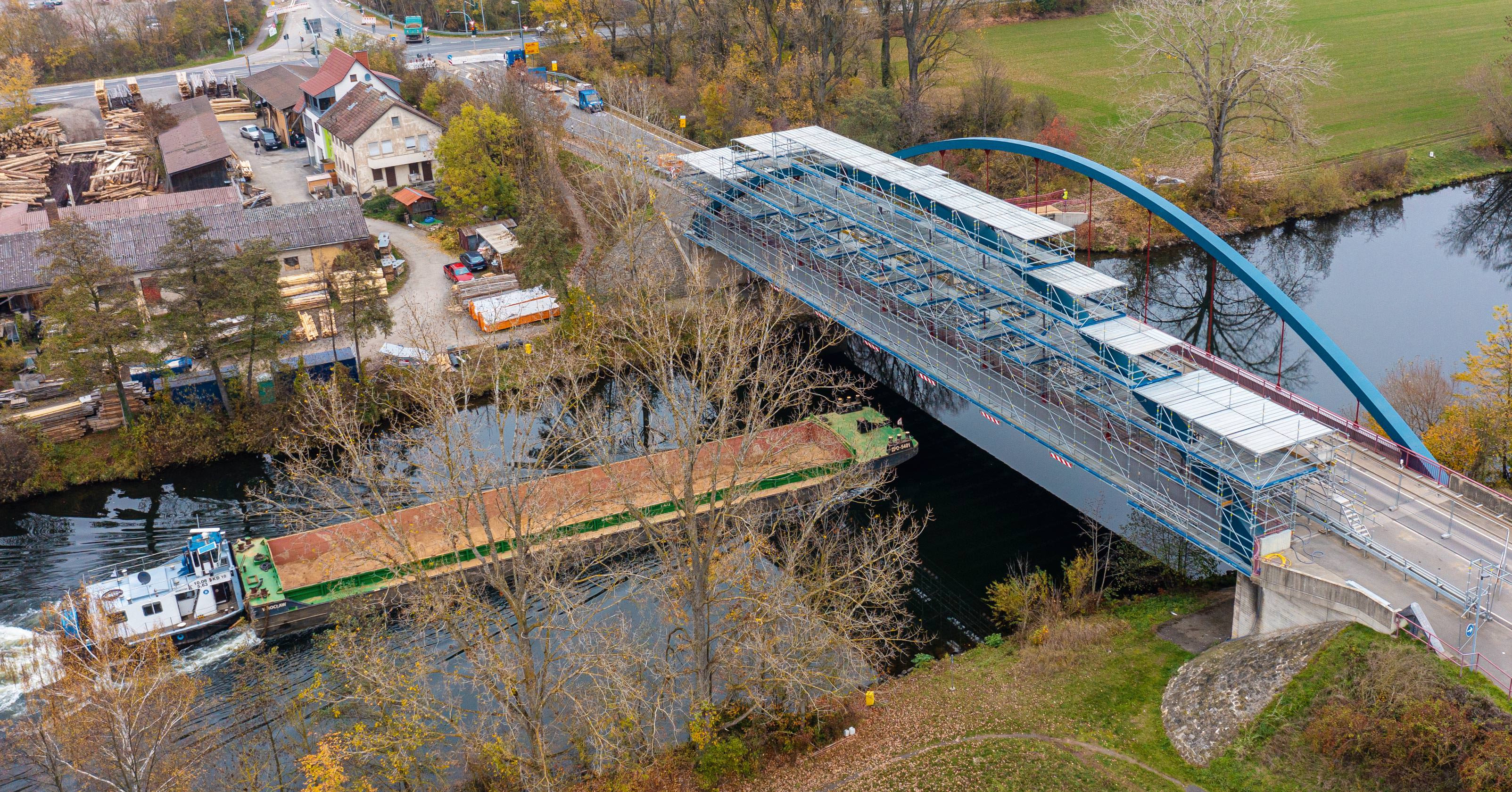

Die Ost- und Westseite der Stabbogenbrücke wurden nacheinander eingerüstet und saniert. Das ermöglichte in Verbindung mit einer Ampelregelung eine einspurige Fahrbahnnutzung sowie die Geh- und Radwegnutzung während der gesamten Sanierungsmaßnahme. Auch der Schifffahrtsbetrieb auf dem Main zwischen Schweinfurt und Bamberg durfte nicht beeinträchtigt werden. Um auf 40 m Breite mindestens 6,40 m Schifffahrtshöhe einhalten zu können, war die seitliche Abhängung der PERI UP Gerüstkonstruktion auf maximal 35 cm unterhalb der Brückenunterseite begrenzt.

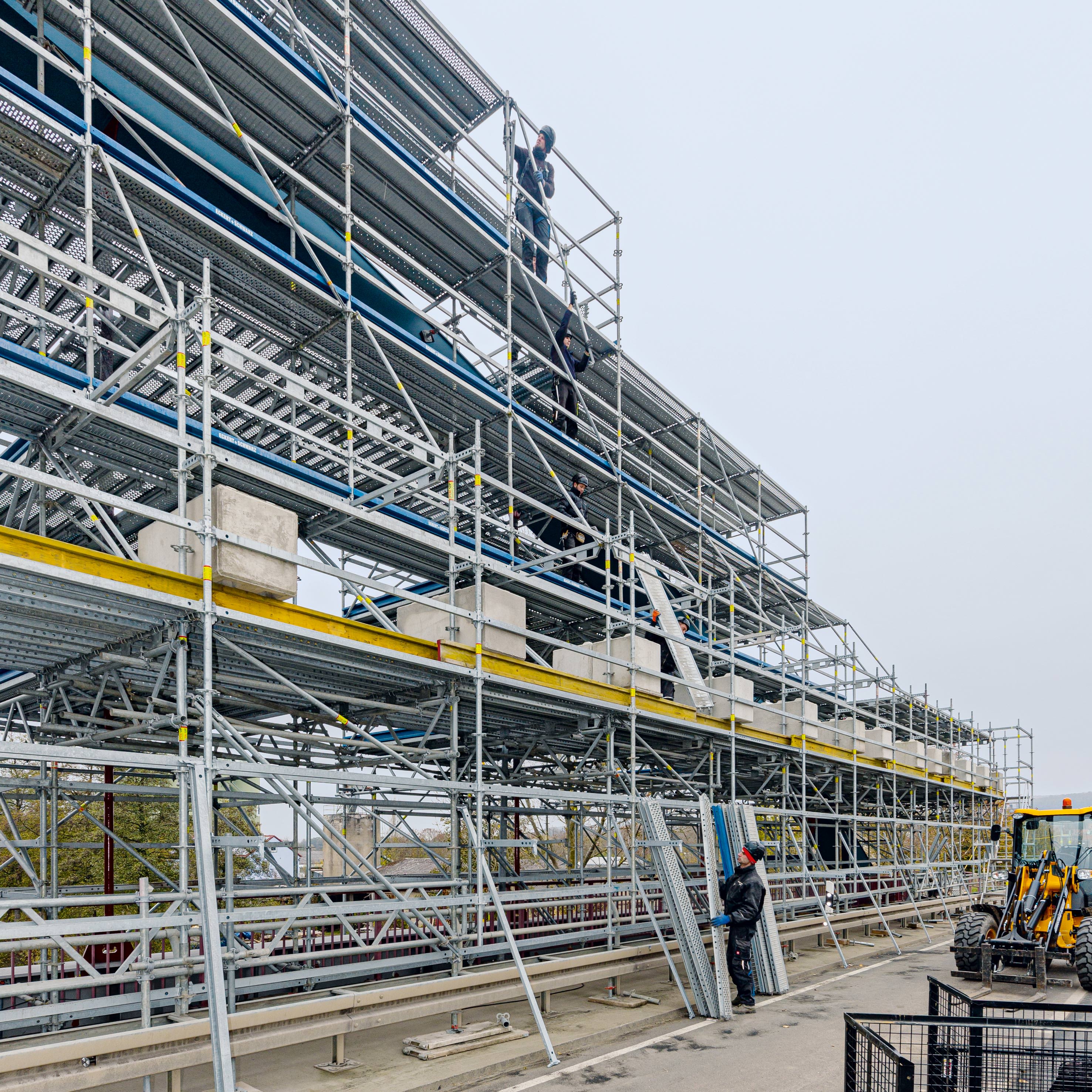

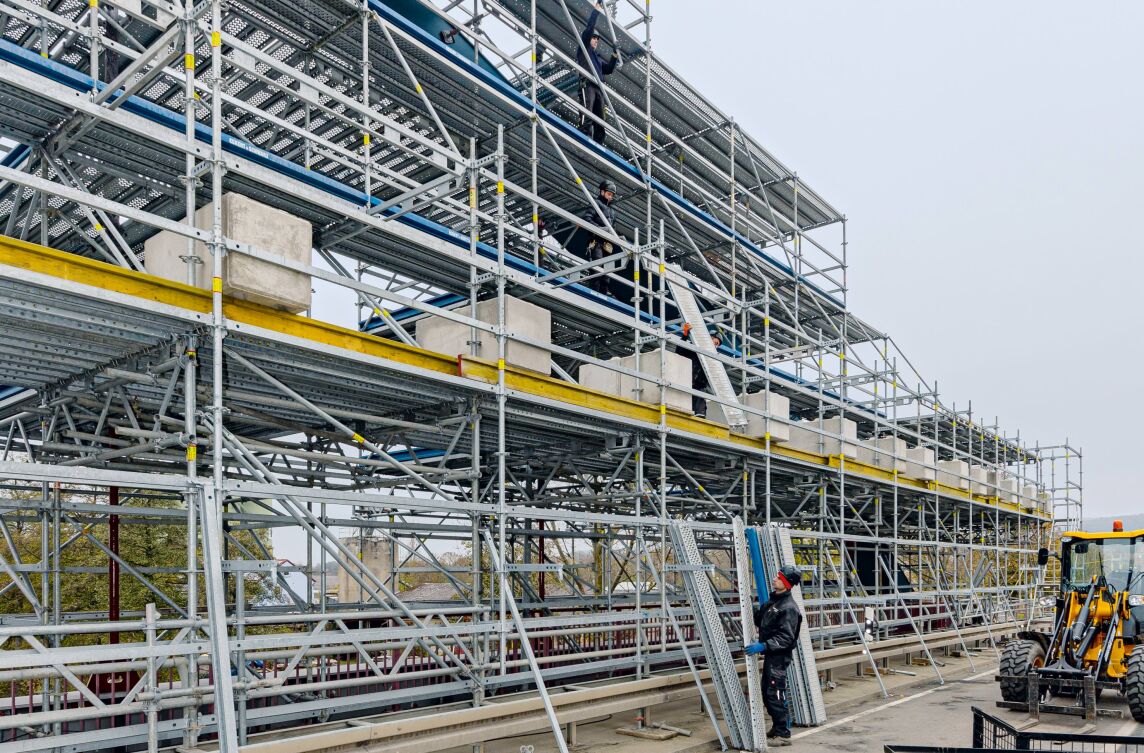

Das gemeinsam erarbeitete Gerüst berücksichtigte die vorgenannten geometrischen und auch die statischen Anforderungen aus Lastklasse 3 inklusive der Windkräfte aus vollflächiger Verplanung. So ließen sich die auftretenden Lasten durch die kombinierte Einspannung oben am Brückenbogen mittels Druckspindeln in Kombination mit punktuell integrierten 1-Tonnen-Ballastierungen sicher ableiten.

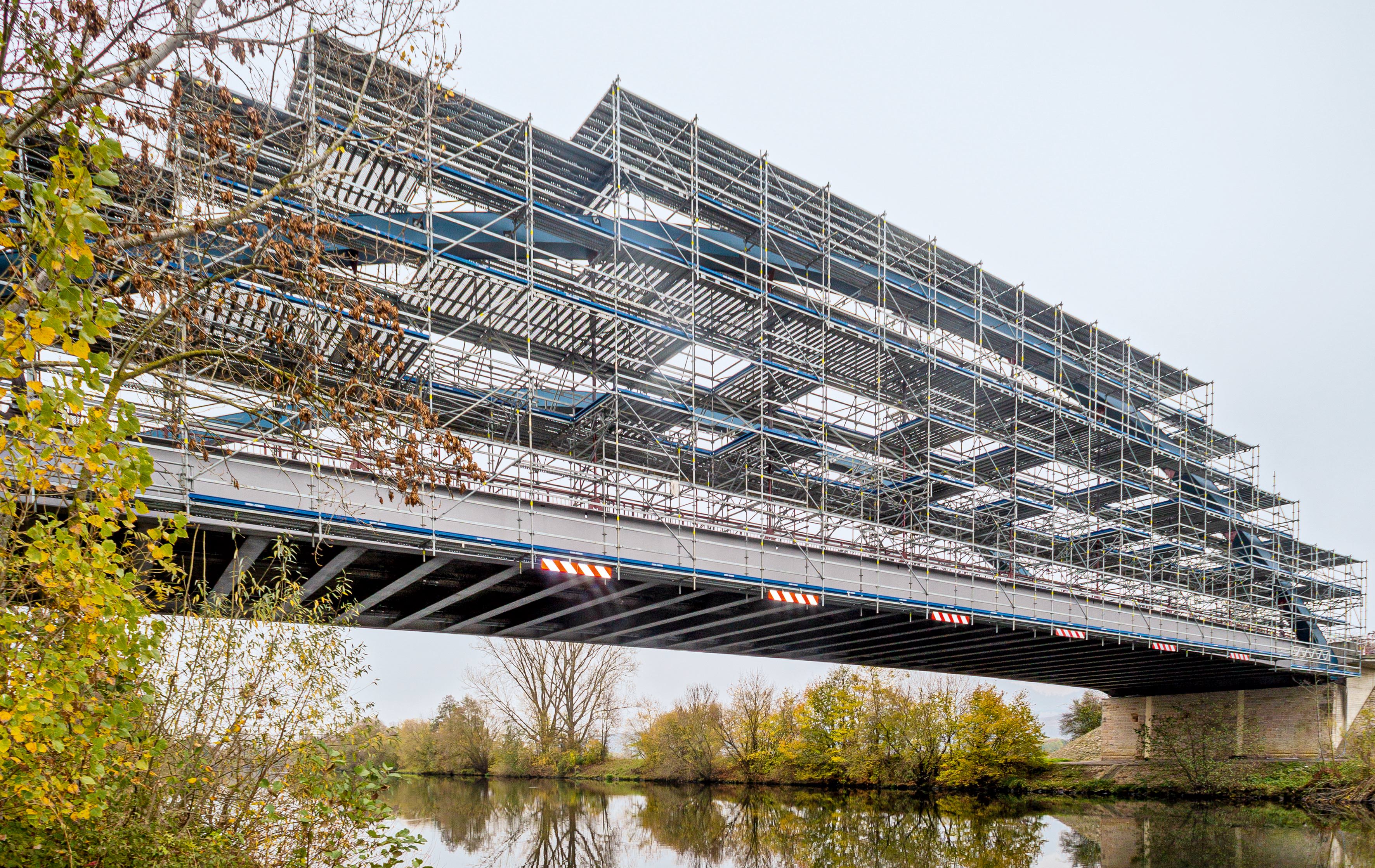

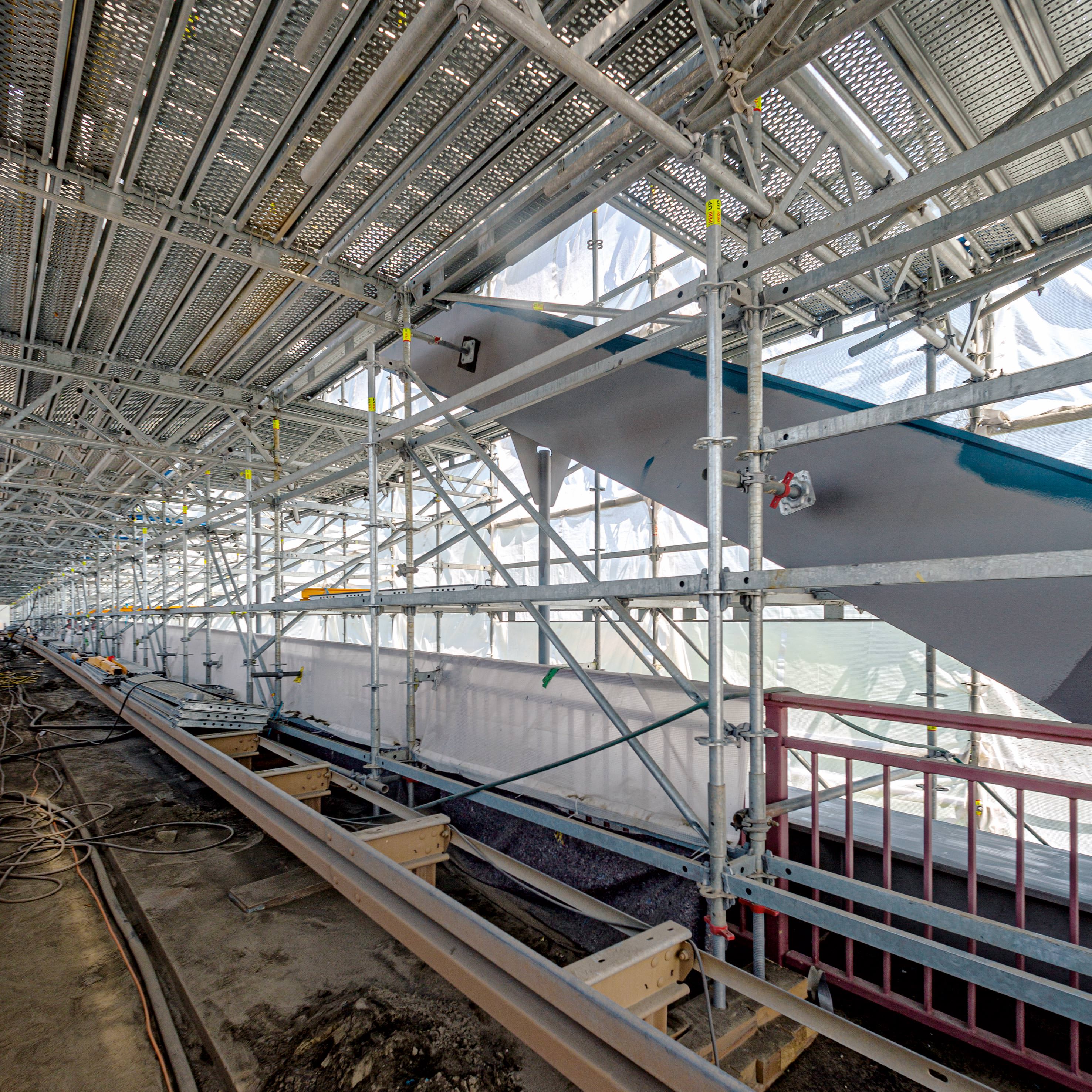

PERI UP zeigte sich insbesondere bei der räumlichen Ausbildung hilfreich flexibel. So konnten die Stielabstände im oberen Bereich des Brückenbogens und der Vertikalstreben bei 2,50 m Feldlänge und -breite sehr großzügig ausgebildet werden. Die entsprechenden Aussparungen für die Bogen- und Strebenkonstruktion ließen sich dank des metrischen Systemrasters innerhalb der jeweiligen Belagebenen realisieren. Auf Fahrbahnebene dienten mit 25-cm und 50-cm-Horizontalriegeln verbundene Vorsatzscheiben zur sicheren Aussteifung der unteren Stiele, so dass trotz hoher Lastabtragung ausreichender Freiraum zur Straßen- und Radwegnutzung zur Verfügung stand.
Kombinierte Sicherheit
Gerüstbau Eckert & Schwarz mietete das PERI UP-Arbeitsgerüst auf Grundlage von Flex Stielen und Horizontalriegeln projektbezogen an – mit der Option, die Bauteile nach Mietende käuflich zu übernehmen. Zudem erlaubte das metrische PERI UP-Systemraster, dass die in der Flex Bauweise üblichen 25-cm-Belagbreiten jederzeit mit den 33-cm-Stahlbelägen seines eigenen Fassadengerüsts auf Basis des Easy Stiels problemlos kombiniert werden konnten.

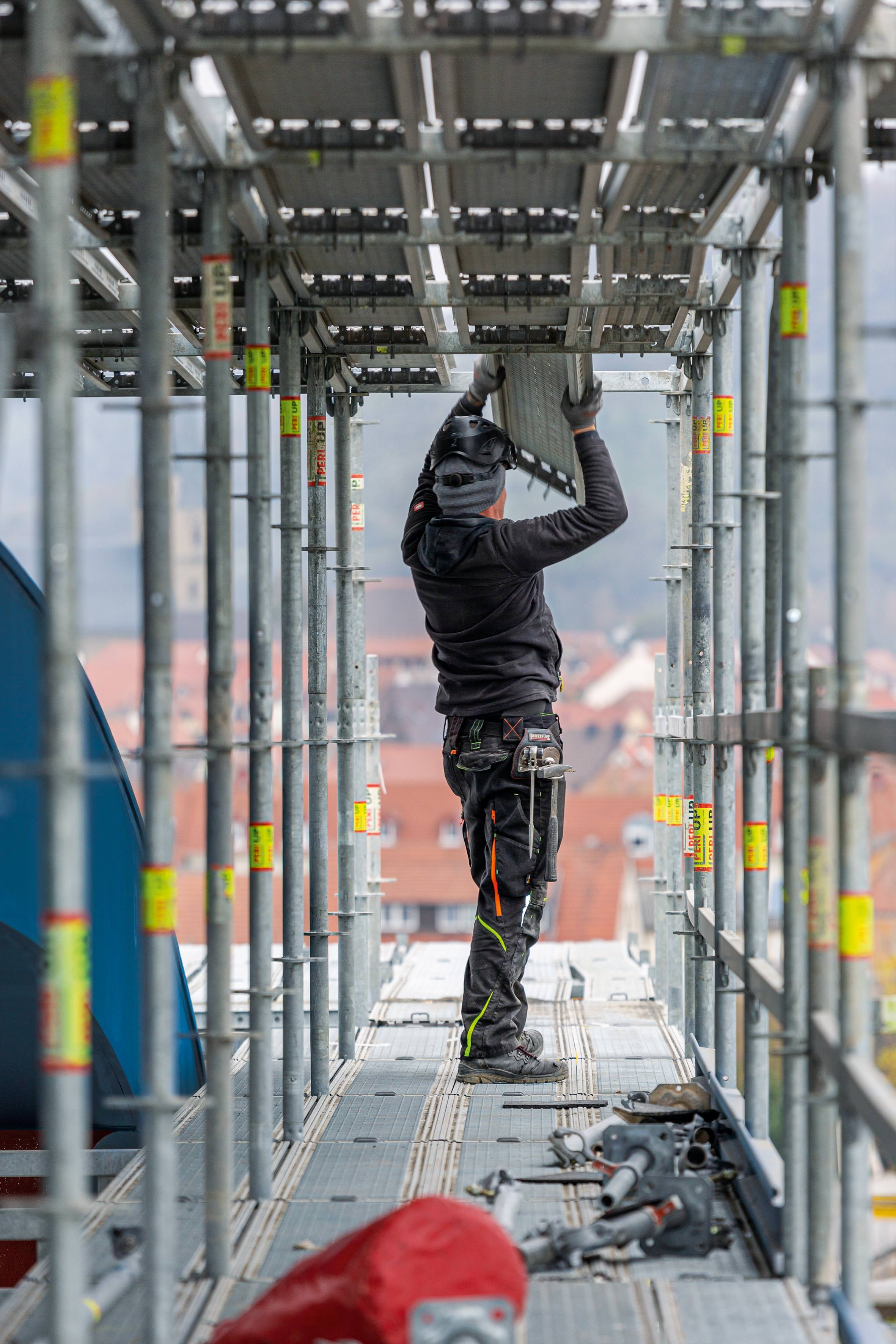

Beide Belagvarianten sind aufgrund ihrer integrierter Belagsicherung sofort nach dem Einlegen gegen Abheben gesichert - ohne zusätzliche Bauteile. Und die Möglichkeit des Richtungswechsels innerhalb der Belagebenen und die weitestgehend kupplungsfreie Gerüstmontage im 25-cm-Systemraster sorgen zudem auch für sichere Arbeitsflächen bei der Gerüstnutzung - ohne gefährliche Stolperkanten.
Weitere Informationen zu
PERI UP können per
E-Mail an PERI angefordert werden.
