Metall-Schwerlastrinne „Ferro Magna” für belastete Flächen

(14.04.2026) Auf Hofflächen, Rampen und Garageneinfahrten wirken erhebliche Kräfte auf sämtliche verbauten Komponenten – besonders auf die Entwässerungssysteme. Die Schwerlastrinne „Ferro Magna” von Richard Brink wurde als Alternative zu herkömmlichen Betonrinnen entwickelt. Sie kombiniert eine robuste Bauweise mit einem vergleichsweise geringen Eigengewicht und soll eine einfache Verarbeitung sowie eine zuverlässige Funktion ermöglichen.

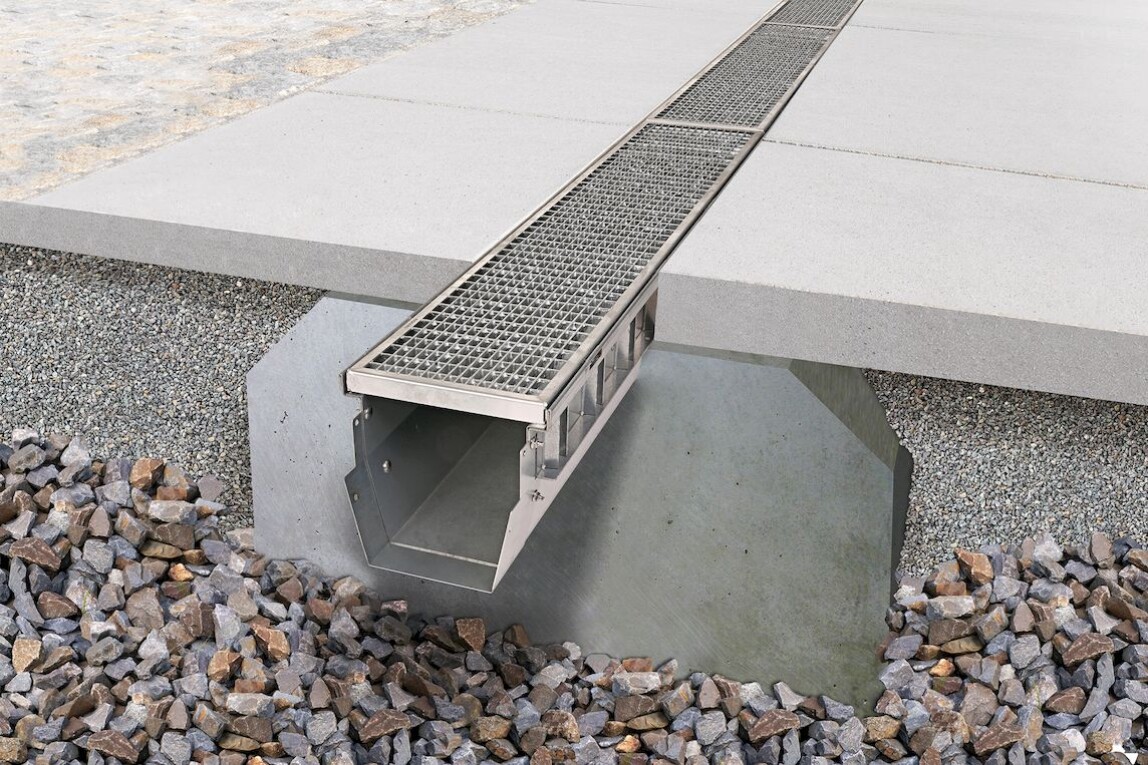

Die Schwerlast-Entwässerungsrinne „Ferro Magna“ punktet laut Hersteller durch ihr Leichtgewicht und Stabilität. (Bild: Richard Brink GmbH & Co. KG)

In belasteten Bereichen werden häufig Betonrinnen eingesetzt. Diese können jedoch während der Verlegung oder bei nachfolgenden Arbeiten beschädigt werden. Zudem besteht bei unzureichender Fixierung die Gefahr, dass einzelne Elemente verrutschen. Die Konstruktion der „Ferro Magna” setzt hier an und bietet eine metallische Ausführung mit reduziertem Gewicht und stabiler Struktur. Durch die Fertigung aus Metall kann die Rinne kurzfristige Belastungen und Stöße aufnehmen, ohne zu brechen.

Konstruktionsprinzip und Montage

Die Rinne basiert auf Trägerprofilen, die auftretende Kräfte in das Fundament ableiten. Der Rinnenkörper besteht aus Schalungswannen, die je nach Einbausituation in unterschiedlichen Abmessungen verfügbar sind. Trägerprofile und Stoßverbinder sind mit Betonankern ausgestattet, um ein Aufschwimmen im Fundament zu verhindern. Im Inneren integrierte Querstreben dienen gleichzeitig als Tragehilfen. Dadurch kann die Positionierung auf der Baustelle ohne zusätzliches Werkzeug erfolgen. Der Einbau ist somit auch manuell möglich, was den Montageaufwand reduziert und das Risiko von Beschädigungen verringert.

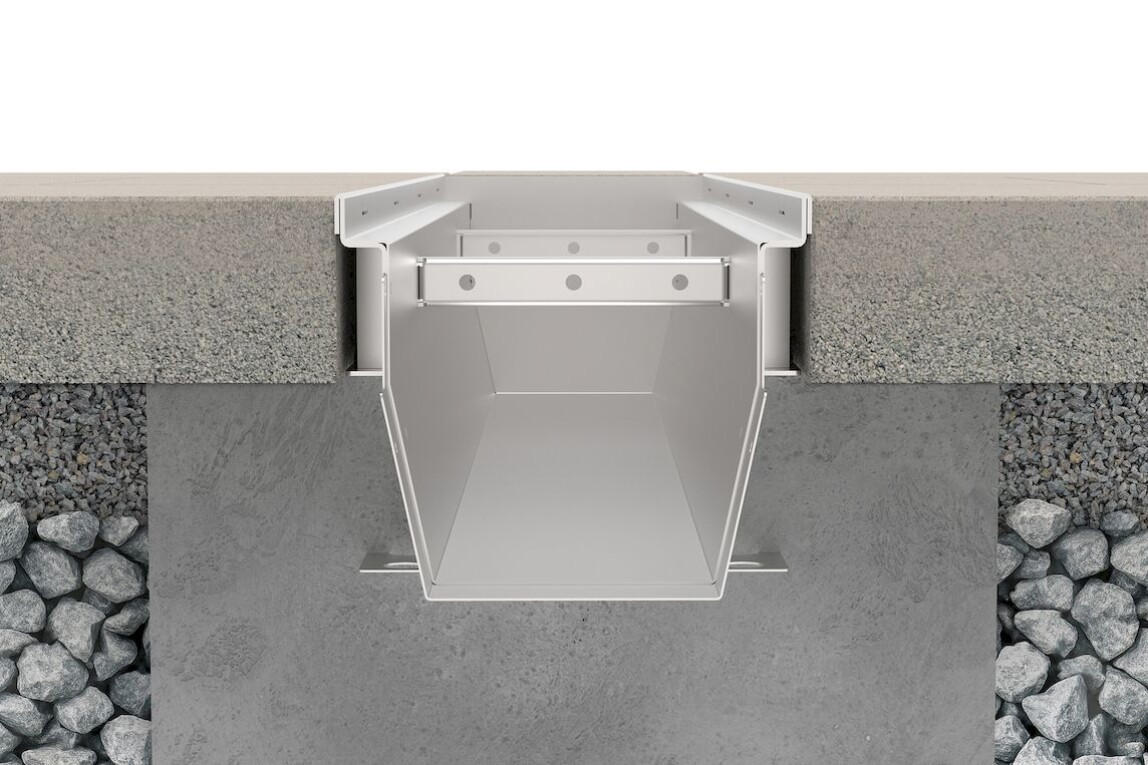

Die Konstruktion der Rinne setzt sich im Wesentlichen aus Trägerprofilen und Schalungswannen aus 100 % Metall zusammen. (Bild: Richard Brink GmbH & Co. KG)

Belastbarkeit und Material

Ferro Magna erfüllt die Anforderungen der Belastungsklasse D 400. Als Materialien kommen Edelstahl oder feuerverzinkter Stahl zum Einsatz, die eine hohe Widerstandsfähigkeit gegenüber mechanischen Einwirkungen und Witterungseinflüssen bieten. Dadurch lassen sich Schäden, die bei Transport, Einbau oder weiteren Bauarbeiten auftreten können, reduzieren.

Varianten und Systemkomponenten

Die Rinne ist in Breiten von 156, 206 und 256 mm sowie in Höhen von 80, 120, 170 und 220 mm erhältlich. Zusätzlich sind Sonderanfertigungen möglich. Zum System gehören unter anderem Ablaufstutzen, Endstücke, Revisions- und Spülkästen sowie verschiedene Rostausführungen, darunter Guss- und Maschenroste, Längsstabroste und der Designrost „Hydra Linearis”. Die Komponenten sind aufeinander abgestimmt und für den Einsatz im Schwerlastbereich vorgesehen. Durch die Verwendung von Metall ist das System vollständig recycelbar und kommt ohne Kunststoffanteile aus.

Weitere Informationen können per E-Mail an Richard Brink GmbH & Co. KG angefordert werden.
