Dlubal: Neuerungen in RFEM 6, RSTAB 9 und Add-Ons

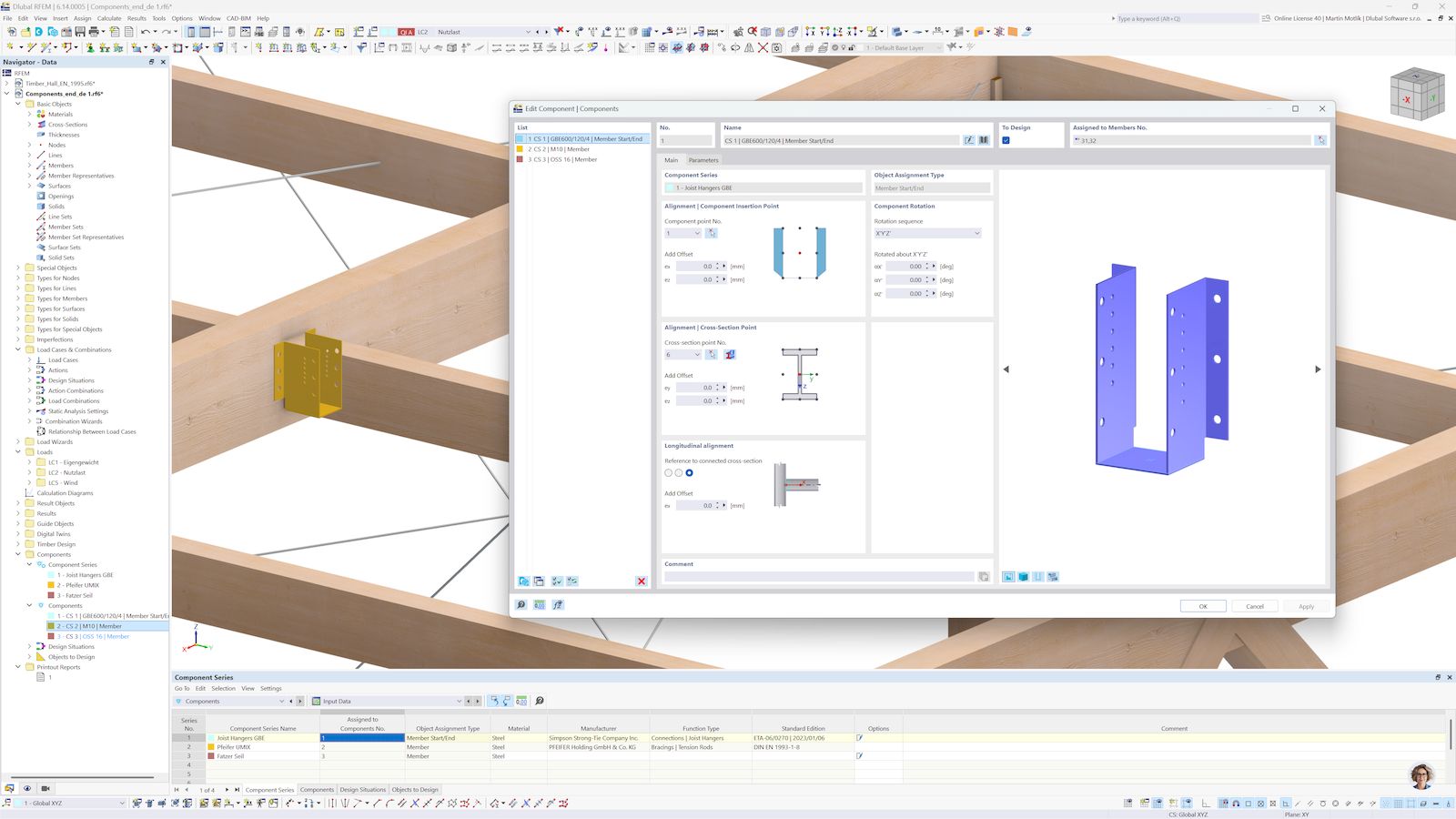

(03.07.2026) Standard-Bemessungs-Add-Ons in RFEM decken viele Tragwerksnachweise ab, aber Bauprodukte wie Dübel, Balkenschuhe, Zugstabsysteme oder herstellerspezifische Verbinder gehören häufig nicht dazu. Das Add-On Komponenten integriert diesen Nachweis direkt in RFEM 6.

Bauprodukte werden Stäben oder Stabenden zugeordnet und die maßgebenden Schnittgrößen bei der Berechnung automatisch übertragen. Die Ergebnisse erscheinen in den Standard-Ausgabetabellen von RFEM 6 neben allen anderen Nachweisen und stehen so zur Dokumentation und Einreichung bereit. Dieses Add-On ist mit allen Bemessungs-Add-Ons für RFEM 6 kompatibel. Vordefinierte Komponentenserien werden mit der Installation mitgeliefert und erfordern kein zusätzliches API-Abonnement. Benutzerdefinierte Komponentenserien können mit einem API-Abonnement der Stufe Basic oder höher erstellt werden.

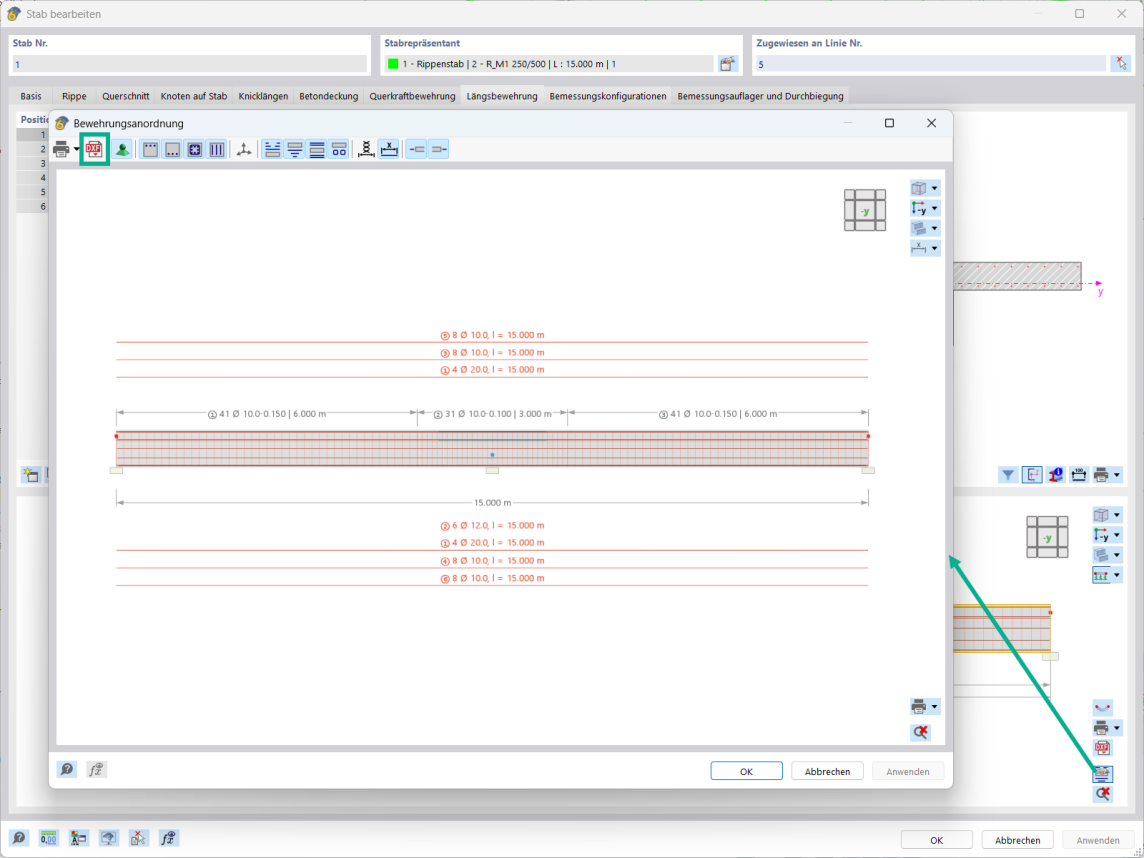

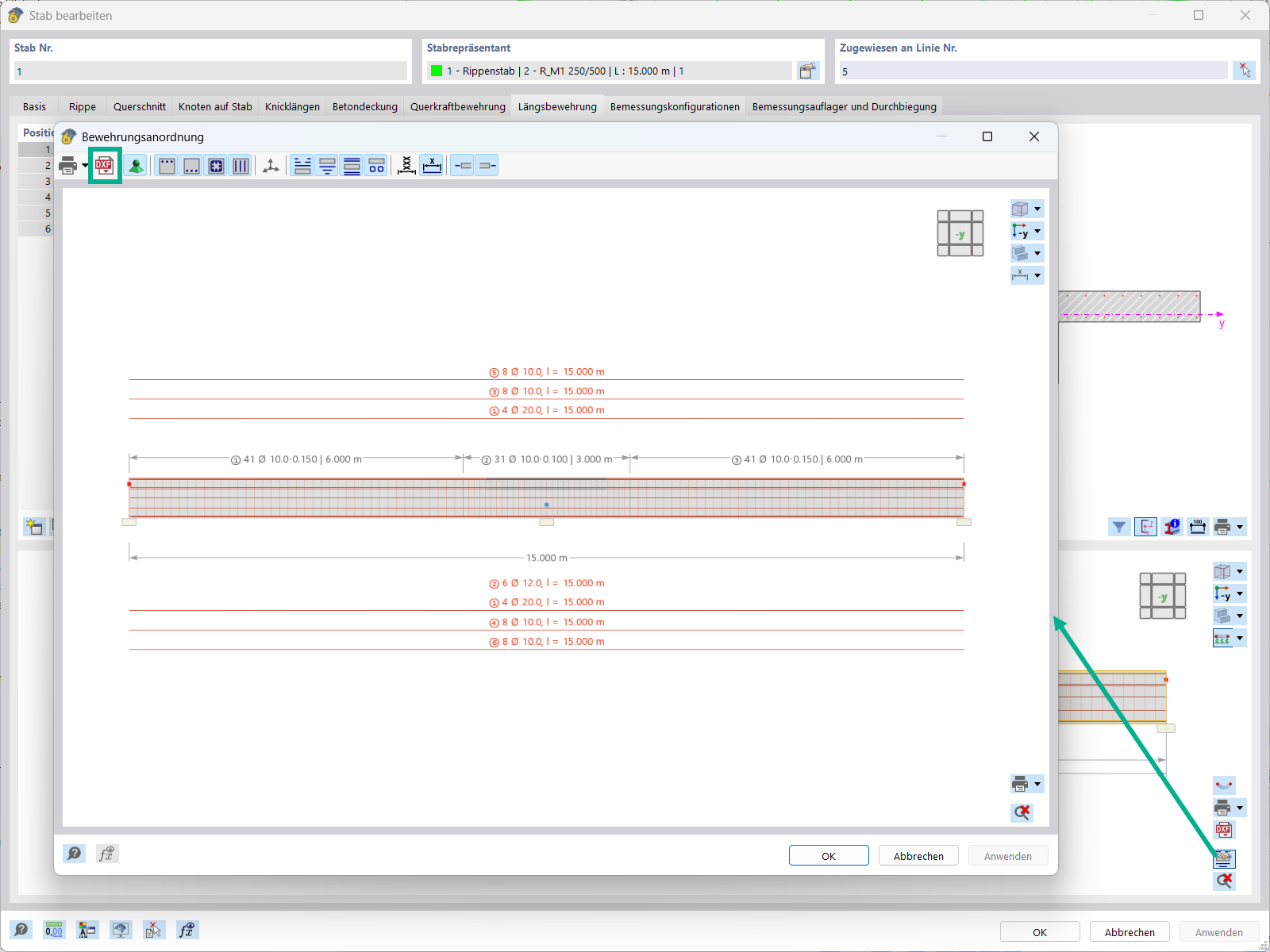

2D-Bewehrungsanordnung als DXF

Im Add-On Betonbemessung haben Nutzer die Möglichkeit, die 2D-Geometrie der Bewehrungsanordnung als DXF-Datei zu speichern.

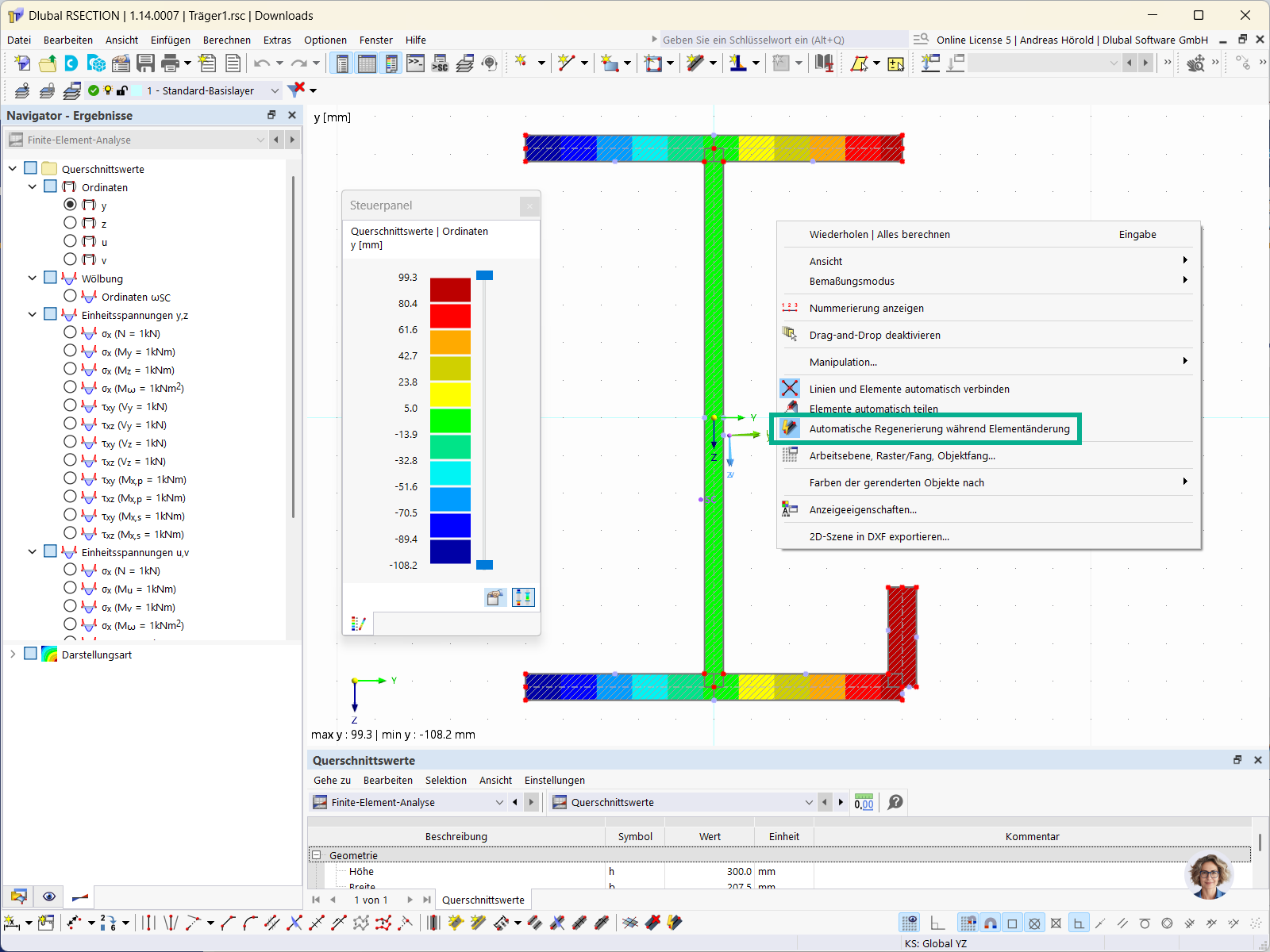

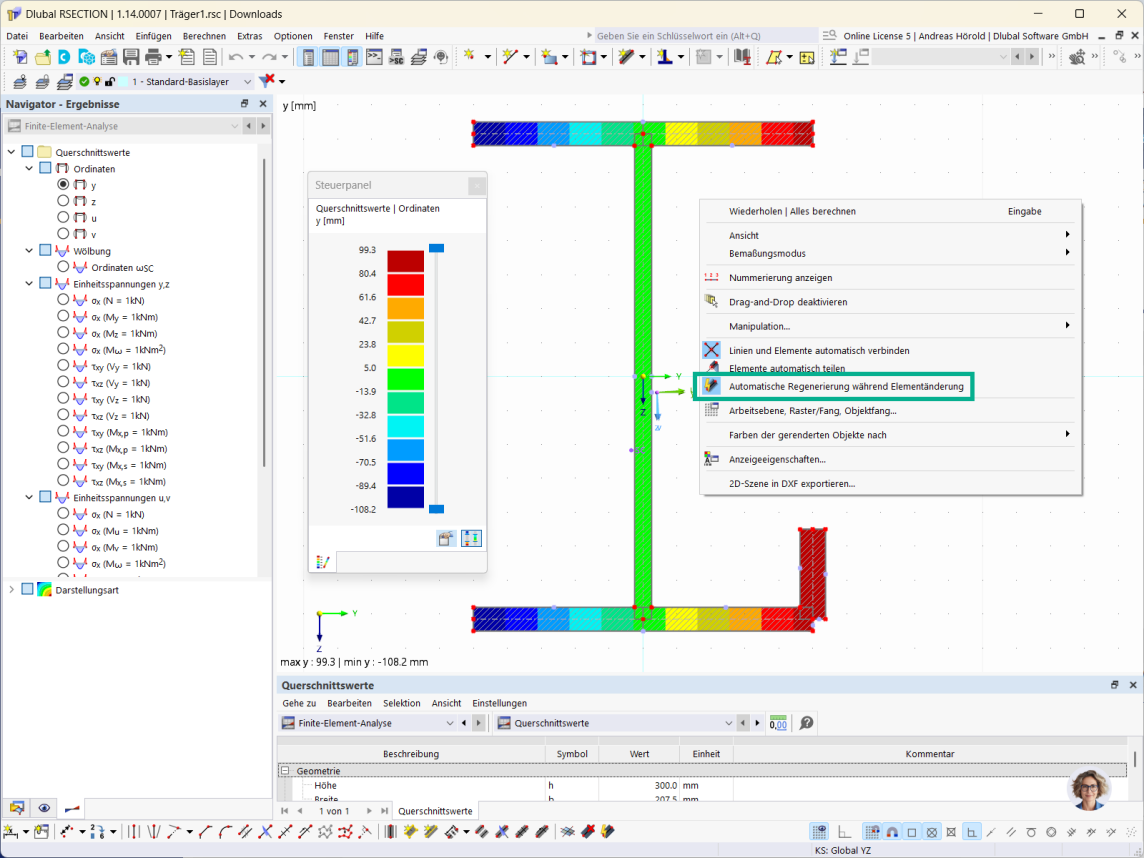

Automatische Aktualisierung von Teilen bei Änderung von Elementen

Wird in Rsection ein Element verschoben oder in seiner Geometrie verändert (z. B. durch Verlängerung oder Änderung der Dicke), passt sich das zugehörige Teil automatisch an das Element an, sofern die Funktion „Automatische Regenerierung während Elementänderung” aktiviert ist. Ist diese Funktion deaktiviert, bleibt das Teil unverändert. Die Funktion kann entweder über das Kontextmenü oder in den Programmeinstellungen aktiviert bzw. deaktiviert werden.

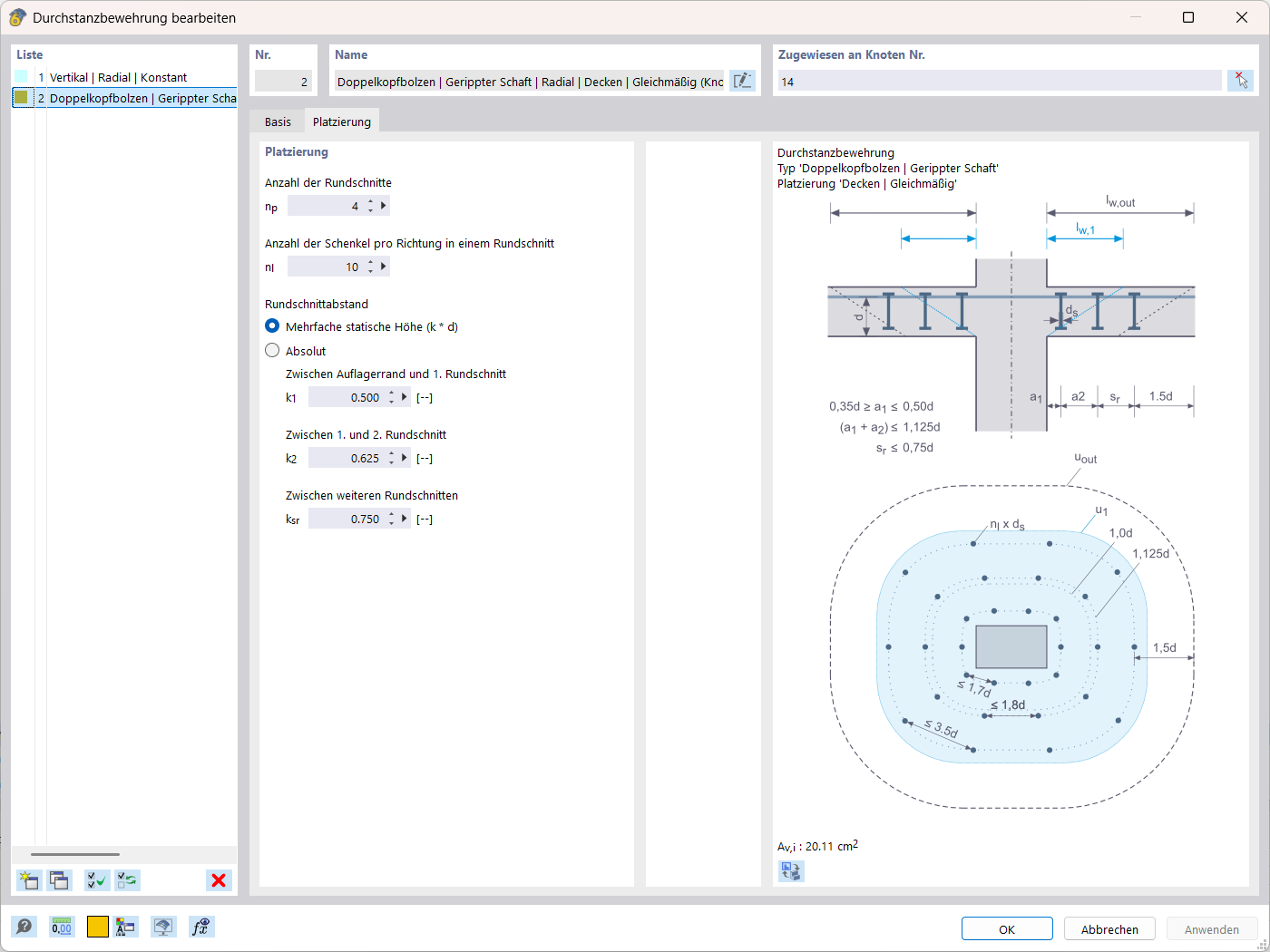

Doppelkopfbolzen | Durchstanzbewehrung nach EOTA-/ETA-Richtlinie | EC 2

Für den Durchstanznachweis nach EC 2 mit Hilfe des Add-Ons Betonbemessung steht Nutzer die Durchstanzbewehrung und Nachweisführung mit Doppelkopfbolzen nach EOTA TR 060 zur Verfügung. Herstellerspezifische Parameter können in den Norm-Parametern angepasst werden.

Anschlusssteifigkeit mittels Steifigkeitsdiagramm

Im Add-On Stahlanschlüsse steht Nutzern, neben der Berechnung der Anfangssteifigkeit eines Stahlanschlusses, auch die Ermittlung eines nichtlinearen Steifigkeitsdiagramms zur Verfügung. Diese Steifigkeitsdiagramme werden bei der Generierung der globalen Gelenke verwendet.

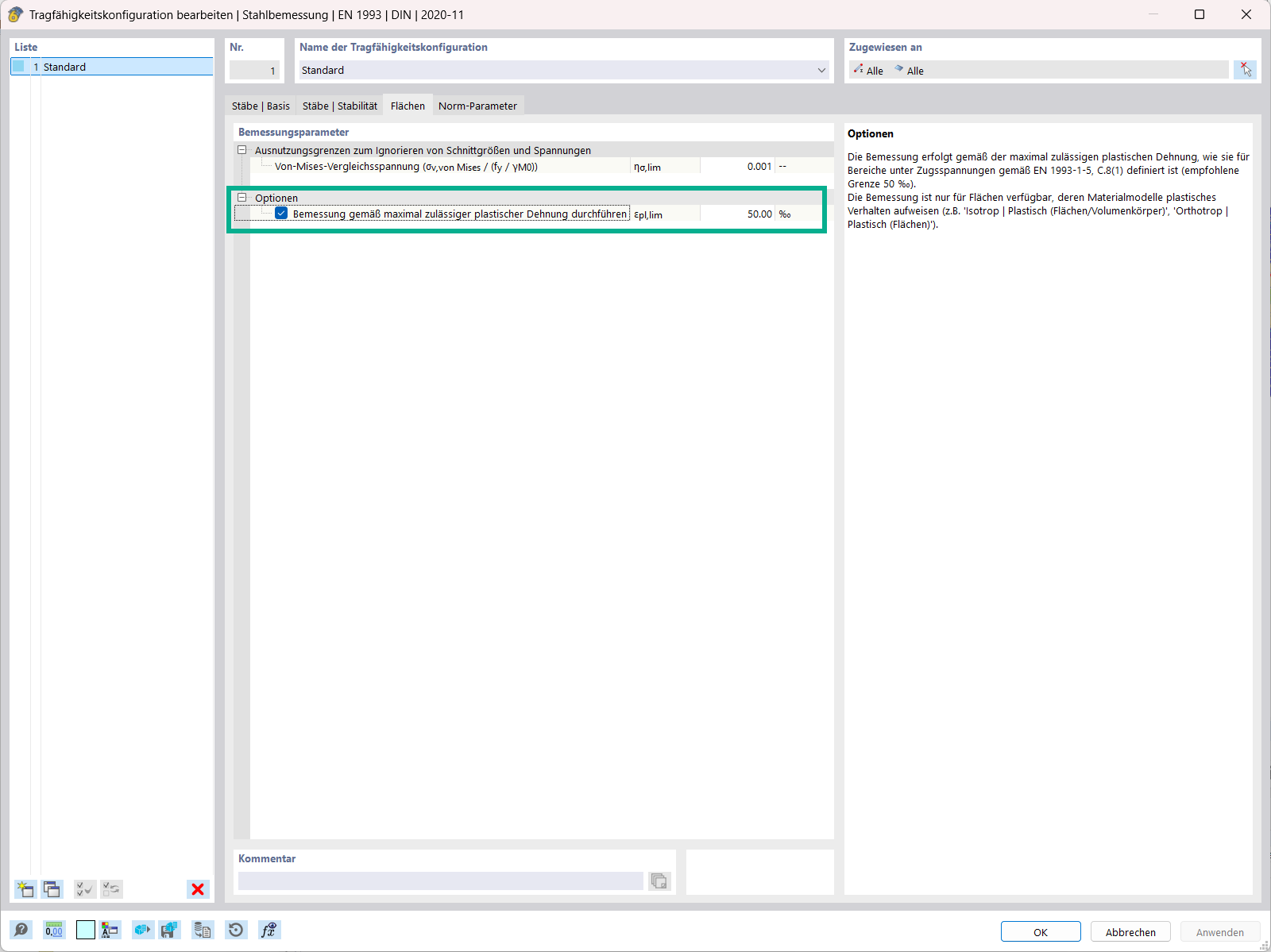

Nachweis der plastischen Dehnung von Stahlflächen

Mit Hilfe des Add-Ons Stahlbemessung können Nutzer den Nachweis der plastischen Dehnung von Flächen führen. Der Grenzwert für die maximal zulässige plastische Dehnung kann in der Tragfähigkeitskonfiguration angepasst werden. Die Bemessung wird für Materialmodelle mit plastischem Verhalten, z.B. Isotrop | Plastisch (Flächen/Volumenkörper) durchgeführt und ist für alle Normen verfügbar.

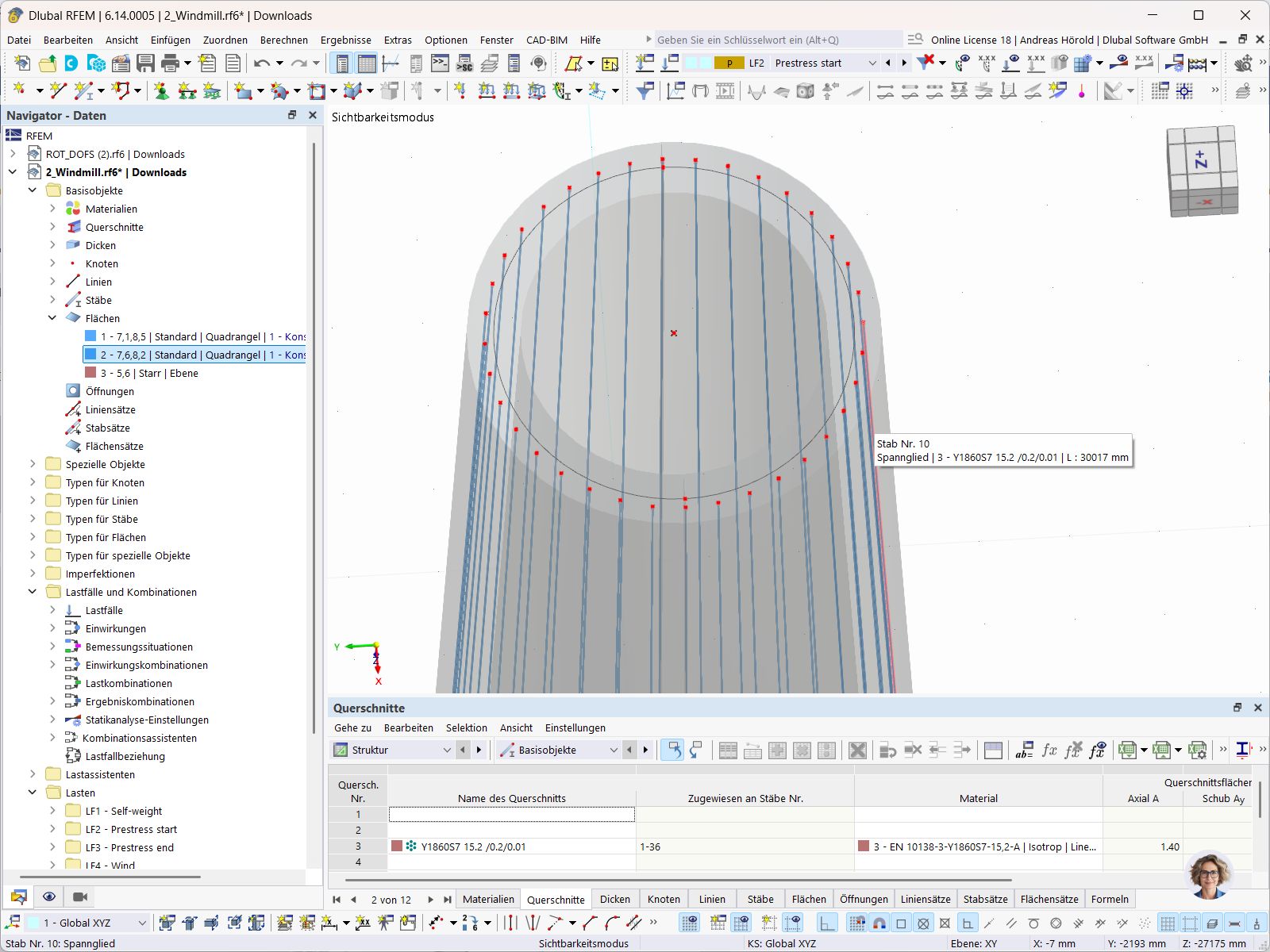

Automatische Verbindung von Spanngliedern und Bewehrungsstäben mit Quadrangelflächen

Diese Funktion für das Add-On Spannglieder ermöglicht die automatische Verbindung von Bewehrungsstäben und Spanngliedern mit Quadrangelflächen. Voraussetzung für die automatische Verbindung ist, dass sich die Spannglieder vollständig innerhalb der Quadrangelflächen befinden.

Anwendungsbeispiele sind konische und zylindrische Formen, wie sie in Spannbetonbehältern, Windkraftanlagen oder Zentrifugalbetonmasten für Telekommunikation verwendet werden.



Weitere Informationen können per E-Mail an Dlubal Software angefordert werden.
