Digitales Aufmaß per Laserdistanzmessgerät mit Touchscreen und Kamerabildern

Bild vergrößern


(31.1.2014) Das Bonner Softwarehaus MWM Software & Be­ratung GmbH bietet ab sofort für seine Aufmaßprogramme MWM-Libero (Windows) und MWM-Piccolo (Android) eine An­bindung an den neuen Laser-Entfernungsmesser Leica DISTO D810 touch an. Wie auf der Deubaukom ausprobiert werden konnte, ist die Bedienung damit erheblich einfacher als bei herkömmlichen Laserdistanzmessgeräten, denn das DISTO D810 touch (auch bei Amazon erhältlich) verfügt über ...

• einen Touchscreen und
• eine integrierte Kamera, mit der die gemessenen Werte u.a. fotografisch dokumentiert werden können.

Die Fotos werden über eine USB-Verbindung auf den PC oder das Notebook übertragen, und stehen dann in MWM-Libero positionsgenau zur Verfügung.

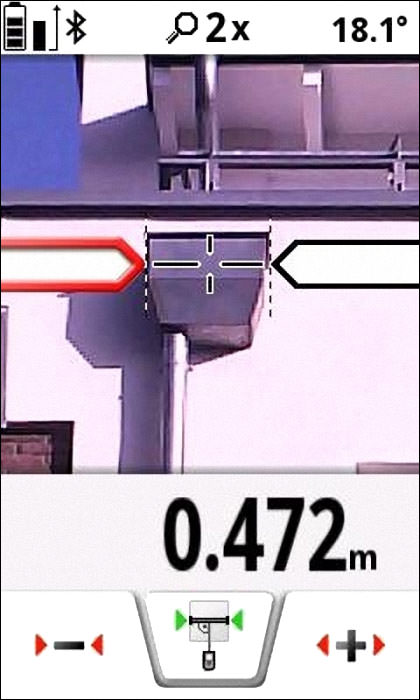

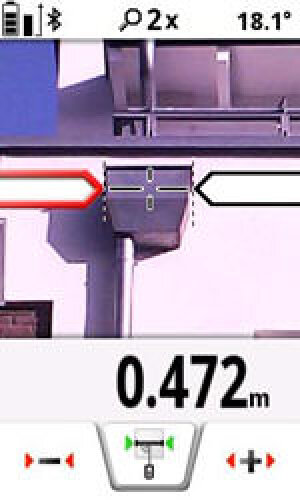

Zudem ist es möglich, über die Kamerabilder Messungen vorzunehmen, wenn sich das zu messende Objekt zum Beispiel in großer Höhe befindet und nicht zugänglich ist. Da­zu richtet der Anwender den Laser rechtwinklig auf das zu messende Objekt, wie zum Beispiel einen Rinnenkasten in neun Metern Höhe, und löst die Messung aus. Mit der Messung wird ein Bild abgelegt, auf dem über zwei Pfeile das Messobjekt gekennzeich­net werden kann, um daraus die Breite abzulesen (siehe Bild rechts oben). Leica gibt hierbei eine Genauigkeit von 1% für die Messwerte an.

Bild vergrößern

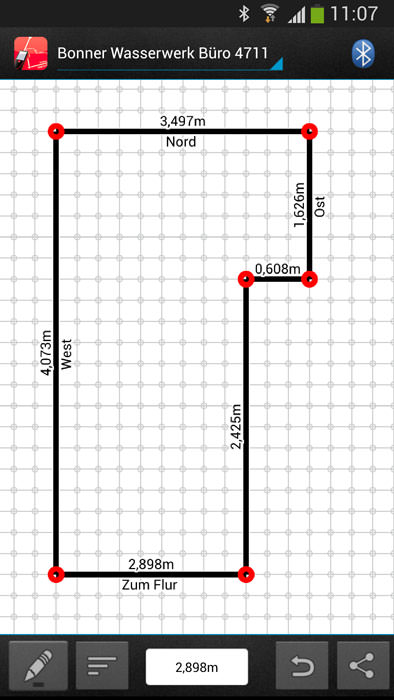

Ferner steht für Android Tablets und Smartphones die kos­tenlose App Leica DISTO sketch zur Verfügung (siehe Google play). Damit kann der Anwender eine Skizze mit dem Finger anlegen und die Maße vom DISTO D810 touch per Bluetooth übertragen. Alle bildlichen Informationen können dann REB-gerecht in MWM-Libero dokumentiert werden.

Mittels dieser Funktionalitäten kann der Planer schon auf der Baustelle die Mengen ermitteln, gegebenenfalls seine Aus­schreibung erstellen oder die Ergebnisse per GAEB-Datei zum Beispiel in das von ihm genutzte Ausschreibungsprogramm übertragen. Dadurch spart er wertvolle Zeit. Darüber hinaus können die Funktionen in MWM-Libero auch dazu nutzen, die Mengenermittlung der ausführenden Firmen zu prüfen.

Weitere Informationen zu MWM-Libero und/oder DISTO D810 touch können per E-Mail an MWM angefordert werden.
