Bemessung typisierter Anschlüsse im Stahlhochbau

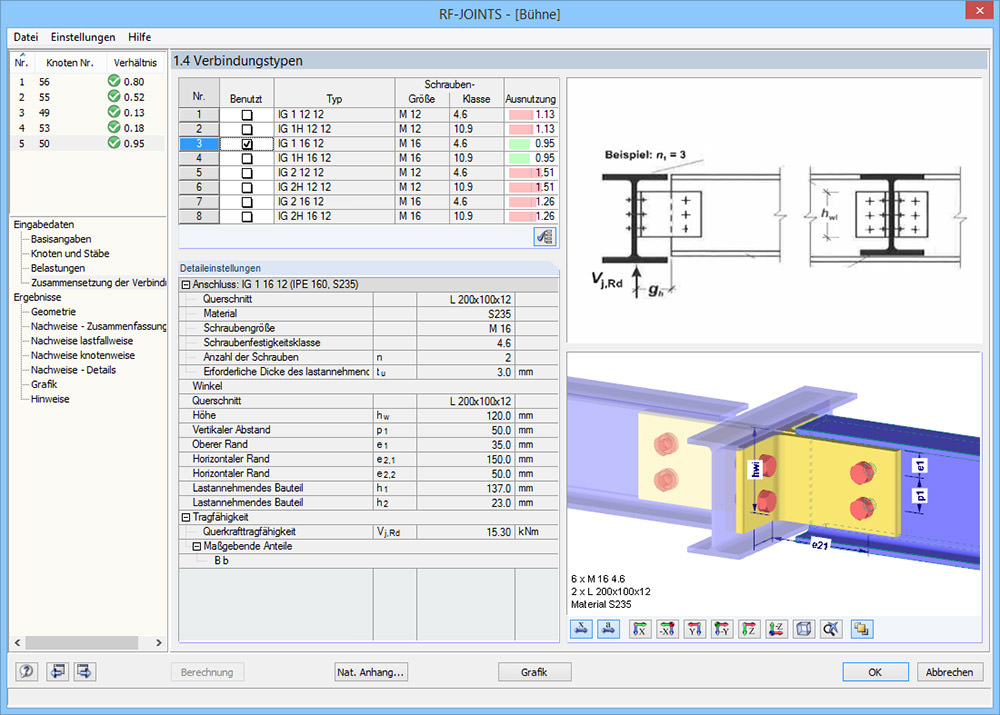

(6.2.2015; BAU-Bericht) Das RSTAB/RFEM-Zusatzmodul „RF /JOINTS Stahl - DSTV“ bemisst momententragfähige und gelenkige I-Trägeranschlüsse für Stäbe gemäß dem Regelwerk „Typisierte Anschlüsse im Stahlhochbau“. Die Beanspruchbarkeiten werden nach der DIN EN 1993-1-8: Gesamtausgabe 2013 ermittelt.
Es lassen sich momententragfähige Anschlüsse mit bündiger und überstehender Stirnplatte sowie biegesteife Pfettenstöße, gelenkige Trägeranschlüsse über Stirnplatten und Winkel sowie IK-Trägerausklinkungen bemessen.
Das Programm gibt alle notwendigen Konstruktionsmaße für Stirnplatten, Winkel und die jeweiligen Zusatzprofile sowie die zugehörigen Lochbilder aus. Weitere spezifische Merkmale des Moduls sind ...
- Bemessung für momententragfähige und gelenkige
Verbindungen von I-förmigen Walzprofilen nach Eurocode 3:
- Momententragfähige Stimplattenanschlüsse (Typ IH)
- Momententragfähige Pfettenstöße (Typ PM)
- Gelenkige Anschlüsse mit normalen und gestreckten Winkeln (Typen IW und IG)
- Gelenkige Anschlüsse über Stirnplatten mit Befestigung entweder nur am Steg oder an Steg und Flansch (Typ IS)
- Überprüfung von Ausklinkungen IK in Kombination mit gelenkigen Stirnplatten (IS) und Winkelanschlüssen (IW)
- Automatische Auslegung der erforderlichen Verbindung mit Schraubengrößen (alle Typen)
- Überprüfung der notwendigen Dicke des lastannehmenden Bauteils bei Querkraftanschlüssen
- Ausgabe sämtlicher notwendiger Konstruktionsdetails wie Halbzeuge, Lochbilder, notwendiger Überstände, Anzahl der Schrauben, Stirnplattenabmessungen, Schweißnähte
- Ausgabe der Steifigkeiten Sj,ini für biegesteife Verbindungen
- Dokumentation vorhandener Beanspruchungen und Gegenüberstellung mit Beanspruchbarkeiten
- Ausgabe des Ausnutzungsgrades für jede individuelle Verbindung
- Automatische Ermittlung maßgebender Schnittgrößen für mehrere Lastfälle und Anschlussknoten
- Anschauliche Visualisierung der Verbindungen im Modul sowie am Gesamtmodell in RSTAB/RFEM
- Ergebnisdokumentation mit Tabellen und Grafiken im RSTAB/RFEM-Ausdruckprotokoll
Weitere Informationen zum RSTAB/RFEM-Zusatzmodul „RF /JOINTS Stahl - DSTV“ können per E-Mail an Dlubal angefordert werden.
