RIBs Zeicon in neuer Version: vom  Bewehrungsplan bis zur fertigen Bewehrung

(24.7.2012) Das CAD-System Zeicon bietet in der neuen Version 12.0 neue Funktio­nalitäten und Erweiterungen für die Erstellung von Schal- und Bewehrungsplänen. Hinzu kommen Ergänzungen, welche die CAD-Anwendung transparenter machen sol­len.

Zeicon verfügt nun über Standard-Unterstützungskörbe für die obere Bewehrung nach dem DBV-Katalog (Deutscher Beton- und Bautechnikverein e.V.). Diese in den drei Ar­ten und allen Höhen nach DBV bereit gestellten Elemente können analog zu Zeicon-üblichen Bewehrungselementen verlegt und bearbeitet werden. Ebenso werden mit der neuen Version auch Verbindungselemente für Bewehrungsstäbe angeboten.

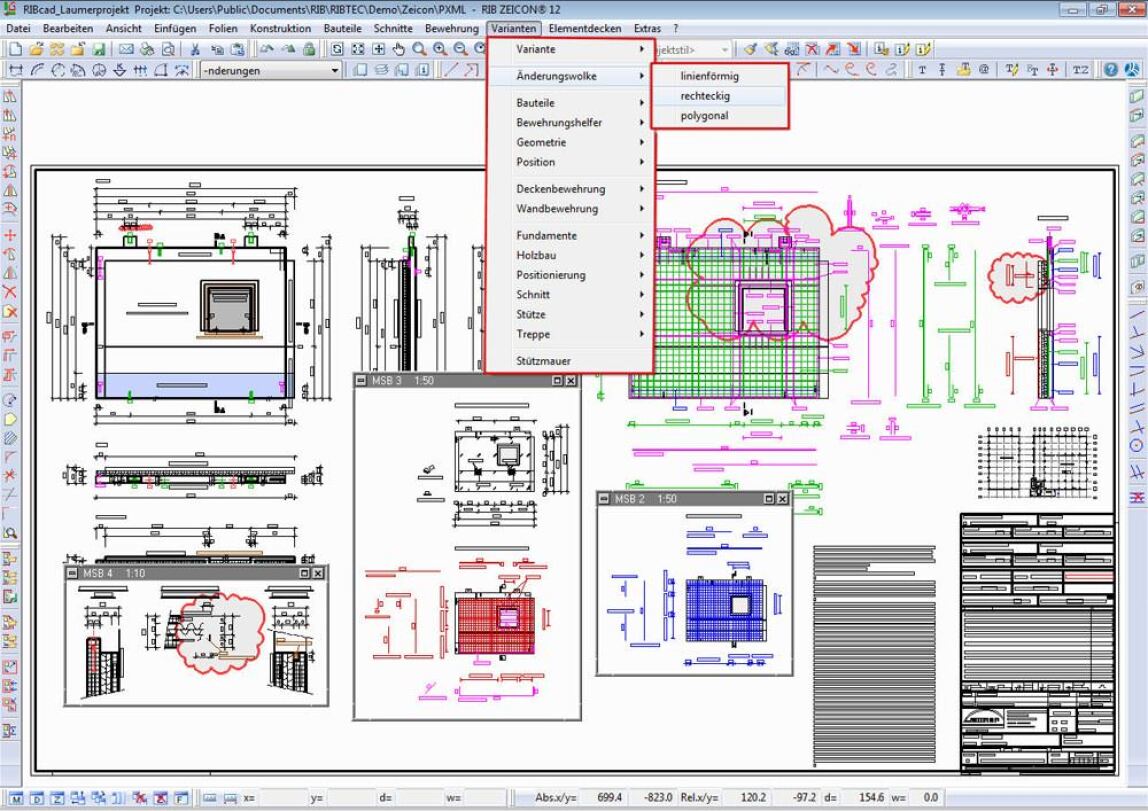

Die Funktion „Stil Bearbeiten / Setzen“ wurde für eine vereinfachte stilistische Nach­bearbeitung vorhandener Schal- und Bewehrungspläne konzipiert. So können bereits definierte Stilparameter, wie beispielsweise Strichstärken oder Farben, durch Zuwei­sen neuer Stileigenschaften auf einfache Weise im gesamten Plan entsprechend Kun­denwunsch fortan komfortabel auch nachträglich angepasst werden.

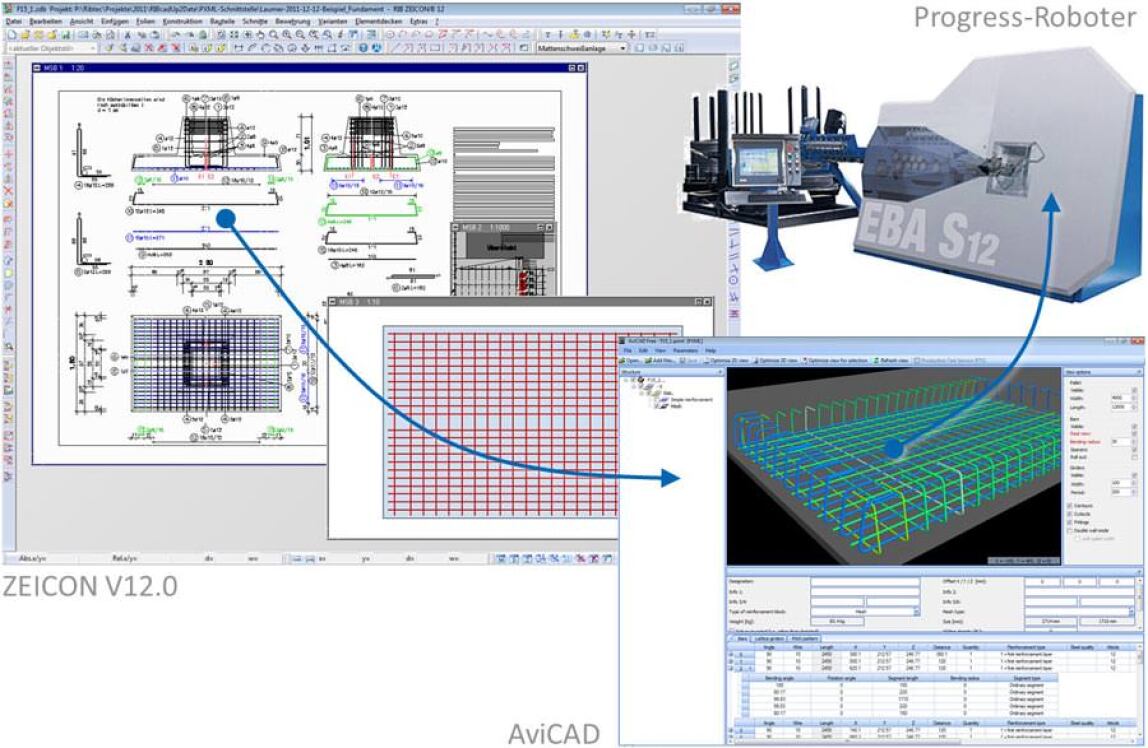

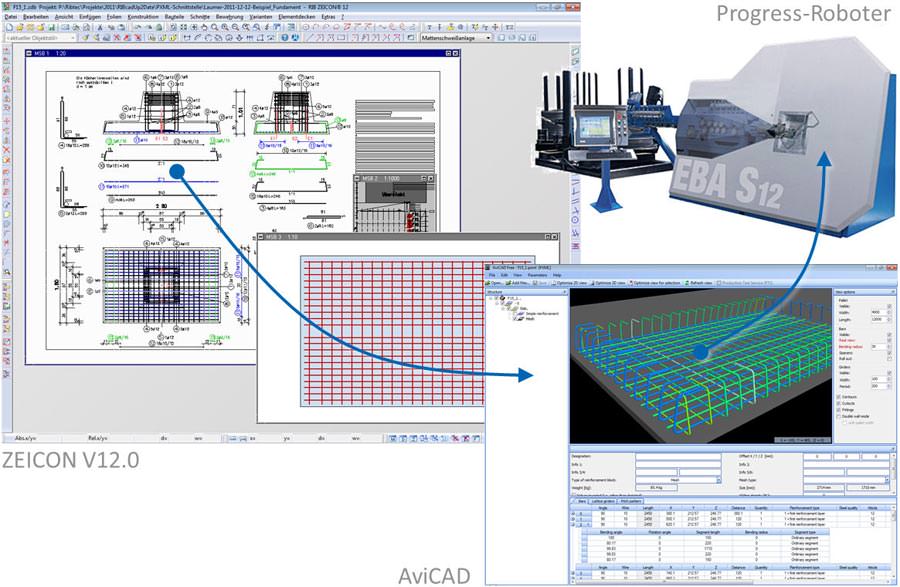

Für eine vollintegrierte Übergabe von Bewehrungsobjekten an Biege- und Schweiß­roboter im Fertigteilbau haben die RIB-Softwareingenieure die neue Version 12.0 mit einer direkten Schnittstelle für moderne Produktionsanlagen des Anbieters Progress ausgestattet:

Mit dieser neuen CAD/CAM-Integration (PXML-Schnittstelle) können Bewehrungsin­formationen - von zum Beispiel Bewehrungskörben für Fundamente bis hin zu großen Fertigteilen für gesamte Wände - aus Zeicon heraus über räumliche, zusammenge­stellte Bewehrungsobjekte an die Produktionsautomaten transferiert werden.

Basierend auf dieser Information erfolgt eine Prüfung der Bewehrungsobjekte durch die Anlage anhand der Vorgaben für die Schweißeignung. Nachfolgend kann vollautoma­tisch der benötigte Bewehrungskorb gefertigt werden. Auch eine Rückmeldung aus der Produktionsanlage an die RIB-CAD-Anwendung ist möglich, wodurch Schwierig­keiten, beispielsweise beim Schweißen von Biegematten, bereits im Planungsstadium erkannt und schnellstmöglich direkt in der Konstruktion behoben werden können.

Diese neue Lösung wurde dem Vernehmen nach in Zusammenarbeit mit einem sehr aktiven Zeicon-Kunden aus dem Fertigteilbau realisiert. Bei diesem sind die neuen Funktionalitäten für ganz verschiedene Fertigteile bereits erfolgreich im praktischen Einsatz.

Weitere Informationen zu Zeicon und zur automatischen Produktion von Bewehrungskörben können per E-Mail an RIB und E-Mail an Progress angefordert werden.
