Luftverteilung à la Maico: flach oder rund, gedämmt oder ungedämmt

(19.12.2013) Was wäre eine Lüftungsanlage ohne die richtige Zu- und Abfuhr von Luft? Viel hängt vom technisch einwandfreien Zusammenspiel zwischen Lüftungsgerät und Luftverteilung ab. Für die Luftverteilung gibt es jetzt von Maico ein ergänzendes Flachrohrsystem, das beispielsweise im Estrich verlegt werden kann. Und mit Maico­Therm wird eine Alternative zu herkömmlichen Wärmedämmlösungen für Wickelfalz­rohrinstallationen angeboten.

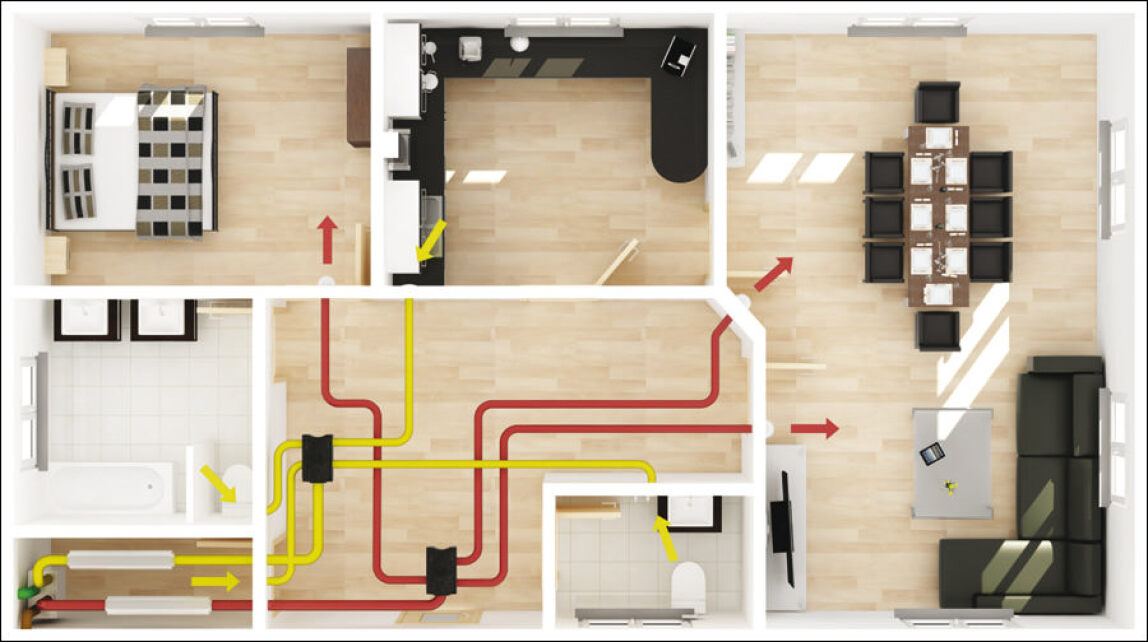

Ein Luftverteilsystem ist ein wesentliches Element einer zentralen Wohnungslüftung und hat entscheidenden Einfluss auf Komfort, Effizienz und Hygiene der Raumlüftung. Damit werden alle Zulufträume (beispielsweise Schlaf- und Kinderzimmer) sowie alle Ablufträume (Küche, Bad, WC) mit einem zentralen Wohnungslüftungsgerät verbun­den.

Maico Flachrohrsystem FFS

Für die Luftverteilung hat Maico 2013 ein flaches und flexibles System für den Abluft- und Zuluftstrang vorgestellt. Es lässt sich dank seiner geringen Einbauhöhe (52mm) in vielen Fällen in der Dämmebene zwischen Betondecke und Estrich verlegen - aber auch in Wänden oder Decken. So entsteht für den Einbau eine große Flexibilität.

Das Luftverteilsystem ist baukastenförmig aufgebaut und besteht aus insgesamt 15 Komponenten -

• vom Luftverteiler für die Boden- bzw. Wandmontage
• über verschiedene Bögen und Verbindungselemente
• bis hin zu Fußboden-und Wandauslässen mit u.a. Edelstahl-Designauslässen.

Kernelement ist der zentrale, einstellbare Verteiler mit vier Anschlüssen für flache und flexible Luftkanäle (52 x 132 mm) für die Anbindung an ein Lüftungsgerät. Der Durch­satz von hohen Luftvolumenströmen bis 45 m²/h (geeignet für Abluftvolumenströme nach DIN 1946, Teil 6) ist mit der Komfortbaureihe problemlos zu erreichen.

zur Erinnerung: Rundrohrsystem MaicoFlex

Das MaicoFlex-Rohrsystem rundet das Maico-Angebot für die Luftverteilung ab: Das System besteht aus unterschiedlichen Lufverteilern, Adaptern, Winkeln Zu- und Ab­luftventilen, sowie Flexrohren für Lüftungsanwendungen in drei verschiedenen Nenn­größen (63 / 75 / 90 mm). Ergänzt wird das System durch jeweils passende Woh­nungslüftungsgeräte.

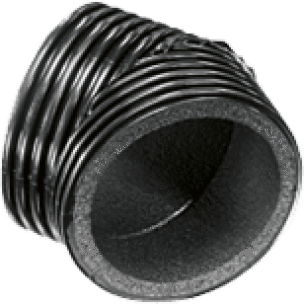

Rohrsystem MaicoTherm: von Haus aus gedämmt

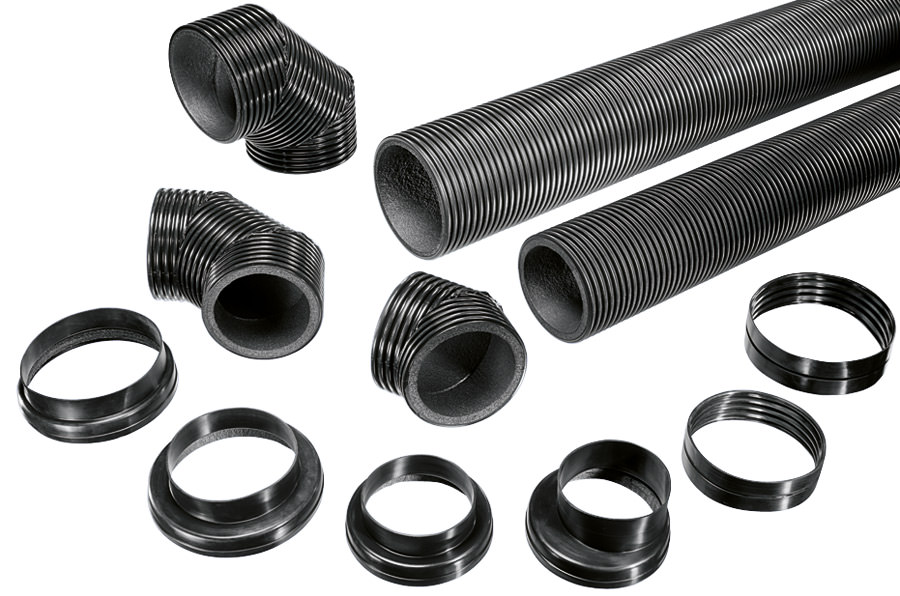

Bild mit weiteren System­komponenten  vergrößern


MaicoTherm ist eine Alternative zu herkömmlichen Wickelfalz­rohrinstallationen, die bisher in einem eigenen Arbeitsschritt nachgedämmt werden mussten. Das System eignet sich für Außenluft- und Fortluftleitungen der Nennweiten 125 bis 180 mm, kann aber auch als Zuluft- und Abluftleitungssystem ein­gesetzt werden.

Weitere Informationen zu Luftverteilungssystemen können per E-Mail an Maico angefordert werden.
