Schneider Electric: Schnellmontagesystem für Schalter und Steckdosen
(26.9.2024) Das Sockelsystem Quickflex von Merten by Schneider Electric soll die Montage von Unterputzeinsätzen mit einer Zeitersparnis von bis zu 25% im Vergleich zu herkömmlichen Sockelsystemen ermöglichen. Die Installation erfolgt in drei Schritten: Anschließen, Ausrichten und Befestigen. Das Sortiment wird durch Zusatzfunktionen wie LED-Beleuchtungsmodule und Überspannungsschutzmodule erweitert.
Das System im Detail
Auf der Rückseite des Schaltersockels zeigt ein Schaltbild die korrekte Verdrahtung. Steckklemmen mit trichterförmigen Leitungseinführungen, Anschlüsse mit einem Winkel von 35° sowie leicht bedienbare Lösehebel erleichtern die Verdrahtung zusätzlich. Die geringe Bautiefe der Steckdosensockel von 28 mm trägt zu einer schnellen Installation bei. Der 1 mm starke Stahlring der Quickflex-Einsätze und die Merten-Verzahnung ermöglichen eine zügige Montage der Schalter- und Steckdoseneinsätze, auch bei unebenen Wänden. Die verzinkte Oberfläche sorgt dafür, dass die Ausrichtungsmarkierungen gut sichtbar sind und eine klare Orientierung bei der Ausrichtung von Mehrfachkombinationen bieten.

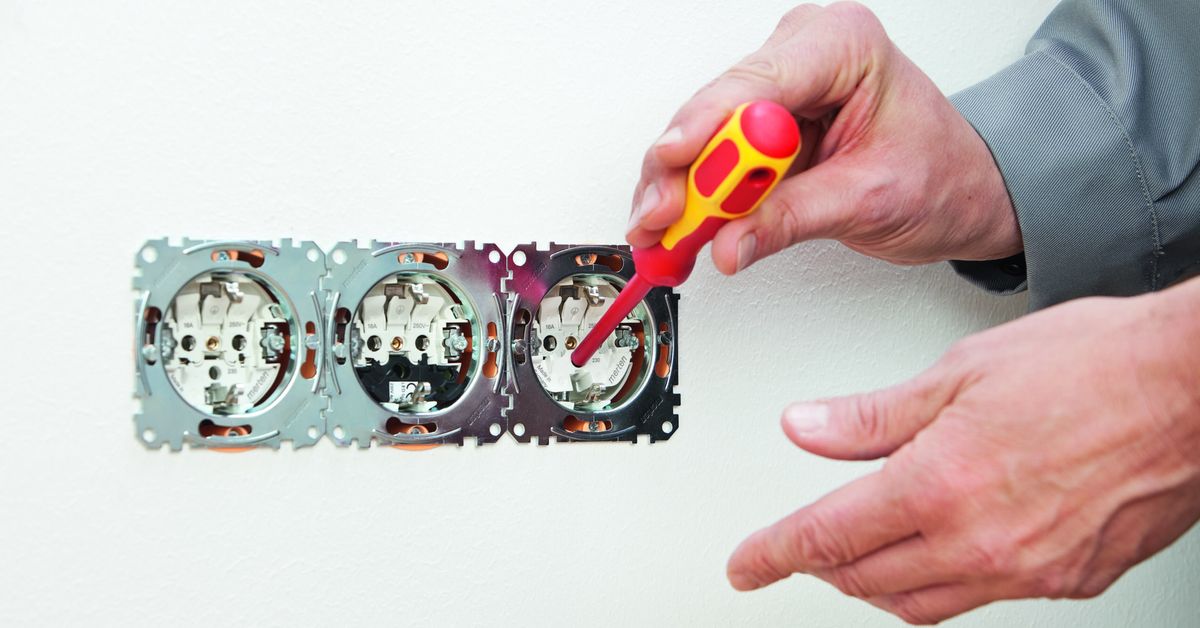

Die Befestigung der Quickflex-Einsätze erfolgt mit wenigen Handgriffen. Mit Schnellgewindeschrauben lassen sich die Befestigungskrallen nach nur drei kurzen Umdrehungen des Schraubendrehers vollständig ausfahren, wodurch Steckdosen und Schalter sicher in der Dose fixiert werden. Vor der Montage sind die Befestigungskrallen vollständig im Gehäuse versenkt, um ein Verhaken während des Einbaus zu vermeiden und die Verletzungsgefahr zu minimieren. Rückstellfedern ermöglichen das Lösen und Versenken der Krallen bei der Demontage.
Komfortabel prüfen und nachrüsten
Die Prüfung der Funktionen verbauter Einsätze sei ebenfalls unkompliziert. Alle Funktionen können im eingebauten Zustand von vorne getestet werden, ohne dass der Schaltersockel demontiert werden muss. Erweiterungen und Nachrüstungen, wie LED-Beleuchtungs- oder Überspannungsschutzmodule, können ohne Demontage des Einsatzes erfolgen, indem lediglich die Abdeckung entfernt und das gewünschte Modul eingesteckt wird.
Weitere Informationen können per E-Mail an Schneider Electric angefordert werden.
