KlimAR: Erweiterte Realität auf der Baustelle
(28.4.2020) Es wirkt vielleicht befremdlich: Der Klimatechniker im Blaumann trägt eine AR-Brille, greift mit seinen Fingern nach imaginären Objekten vor seinen Augen und verschiebt sie - mit Hilfe der Augmented Reality (AR). Die erweiterte Realität ergänzt die Wahrnehmung dank Brille um virtuelle Elemente wie Baupläne oder Montagehilfen. Zwei Jahre hat das Bremer Institut für Produktion und Logistik (BIBA) gemeinsam mit Entwicklungspartner AnyMotion (Bremen) im Projekt „KlimAR“ dazu geforscht.
Nun haben die Partner die Ergebnisse des Projektes vorgestellt. Es hatte einen Gesamtumfang von knapp 450.000 Euro und wurde vom Bundesministerium für Wirtschaft und Energie (BMWi) im „Zentralen Innovationsprogramm Mittelstand“ (ZIM) gefördert. Neben dem BIBA als Experte für u.a. AR-Assistenzsysteme sowie AnyMotion als Spezialist für visuelle Konzepte und Kommunikation hat der Handwerksbetrieb Funke (Twistringen) die Entwicklung des Systems als assoziierter Partner und Erstkunde mit seinem Praxiswissen unterstützt. Während der Installation eines neuen Klima- und Lüftungssystems bei seinem Kunden KMH-Kammann Metallbau (Bassum) wurde die Technik getestet und genutzt.
Unterstützung für Techniker
Was in zahlreichen Wohnzimmern schon rege für Spiele oder Einrichtungsszenarien genutzt wird, kann auch im Handwerk bald Standard sein. „In vielen Bereichen der Industrie sind intelligente Assistenzsysteme bereits fest etabliert“, erinnert BIBA-Wissenschaftler Moritz Quandt. „Wir wollen diese Technik auch für die Praxis in kleineren Betrieben wie hier im Handwerk nutzbar machen.“
Ziel des Projektes war die Unterstützung der Servicetechniker im Arbeitsablauf bei der Instandhaltung von komplexer Heizungs-, Lüftungs- und Klimatechnik. Durch den Einsatz einer AR-Datenbrille wurde die Aufbereitung und Bereitstellung von technischer Dokumentation im Arbeitsprozess, eine Orientierung und Arbeitsunterstützung mit Hilfe virtueller Zusatzinformationen sowie eine Anpassung der genutzten Dokumente mittels Interaktion mit den eingeblendeten Inhalten ermöglicht. Dadurch wurden vorrangig bisher auftretende Suchprozesse im Instandhaltungsprozess reduziert und Dokumentationsaufgaben unterstützt.
Ausmessen überflüssig, Überragungsfehler ausgeschlossen"
„Zu unseren zentralen Aufgaben zählte es, eine geeignete Hardware für das System zu finden und eine Software zu entwickeln. Von entscheidender Bedeutung war dabei die Akzeptanz der Nutzerinnen und Nutzer“, sagte Herr Quandt. „Entsprechend galt es nicht nur, auf neueste Entwicklungen zurückzugreifen, sondern auch eine intuitive, einfache Bedienung zu ermöglichen.“

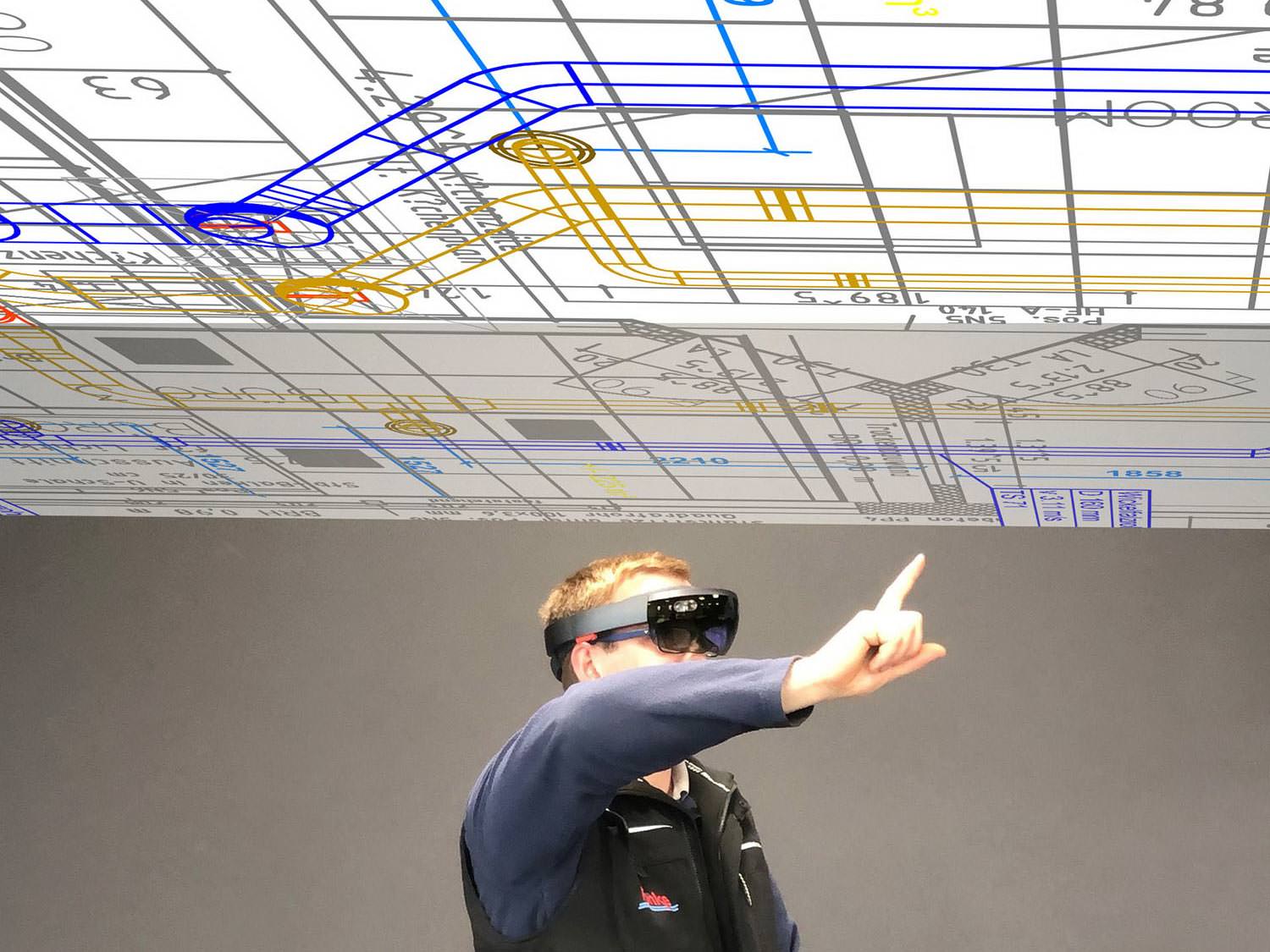

Mit dem System lassen sich 2D-CAD-Daten über die AR-Technik direkt auf die Baustelle bringen. „Über eine AR-Brille bekommt der Mitarbeiter alle Schächte, Auslässe und Einbauten aus dem CAD-System deckungsgleich und maßstäblich auf die Decke oder den Fußboden projiziert“, erklärte AnyMotion-Geschäftsführer Frank Bischoff. Das Assistenzsystem kann die Daten direkt aus AutoCAD einlesen. Sie können dann auf der Baustelle korrigiert und ergänzt sowie anschießend wieder in das CAD-System zurückgeladen werden. „So wird das Ausmessen überflüssig und Überragungsfehler sind ausgeschlossen.“
Nächster Schritt: Entwicklung des Systems zur Marktreife
Nachdem in dem Projekt mit Hilfe der Forschung die Grundlagen geschaffen worden sind, will AnyMotion gemeinsam mit seinem ersten Anwender Funke das System in den nächsten sechs Monaten zur Marktreife weiterentwickeln. Dafür suchen die Partner noch nach weiteren Anwendern und Investoren. „Das System ist nicht nur in der Klimatechnik, sondern auch in zahlreichen anderen Gewerken einzusetzen“, sagte Herr Bischoff.
