Archicad 26 setzt auf Zusammenarbeit und richtet sich immer mehr auch an Fachplaner




(29.7.2022) Es wird immer wichtiger, Bauprojekte im Team planen und realisieren zu können. Denn eine gute Planung schafft Qualität, optimiert Baukosten und schont Ressourcen im gesamten Projektverlauf. Graphisoft hat sich daher mit Archicad 26 das Ziel gesetzt, das konzertierte Zusammenspiel aller Baubeteiligten zu unterstützen und Architekten sowie Fachplaner von der Tragwerkplanung bis zur Haustechnik noch stärker als bisher als Treiber im Projekt zu positionieren.

Die Architekturschaffenden sind mitten im Umbruch. Ihr eigenes Know-how im Zusammenspiel mit neuen, digitalen Werkzeugen und Planungsmethoden lassen sie zu integral arbeitenden Spezialisten werden – gleichsam zu „Baumeistern 3.0“. BIM-Planungssoftware kann sie / muss sie dabei umfassend und ganzheitlich unterstützen: Archicad 26 und die BIMcloud sind dabei zwei relevante Tools, die Architektur- sowie Tragwerksplanung und immer mehr ebenso Haustechnik- und Nachhaltigkeitsplanung in den Mittelpunkt rücken. Die Zusammenarbeit aller Beteiligter wird damit leichter, effizienter, integraler - und deren zentrale Rolle im Bauprojekt gestärkt.

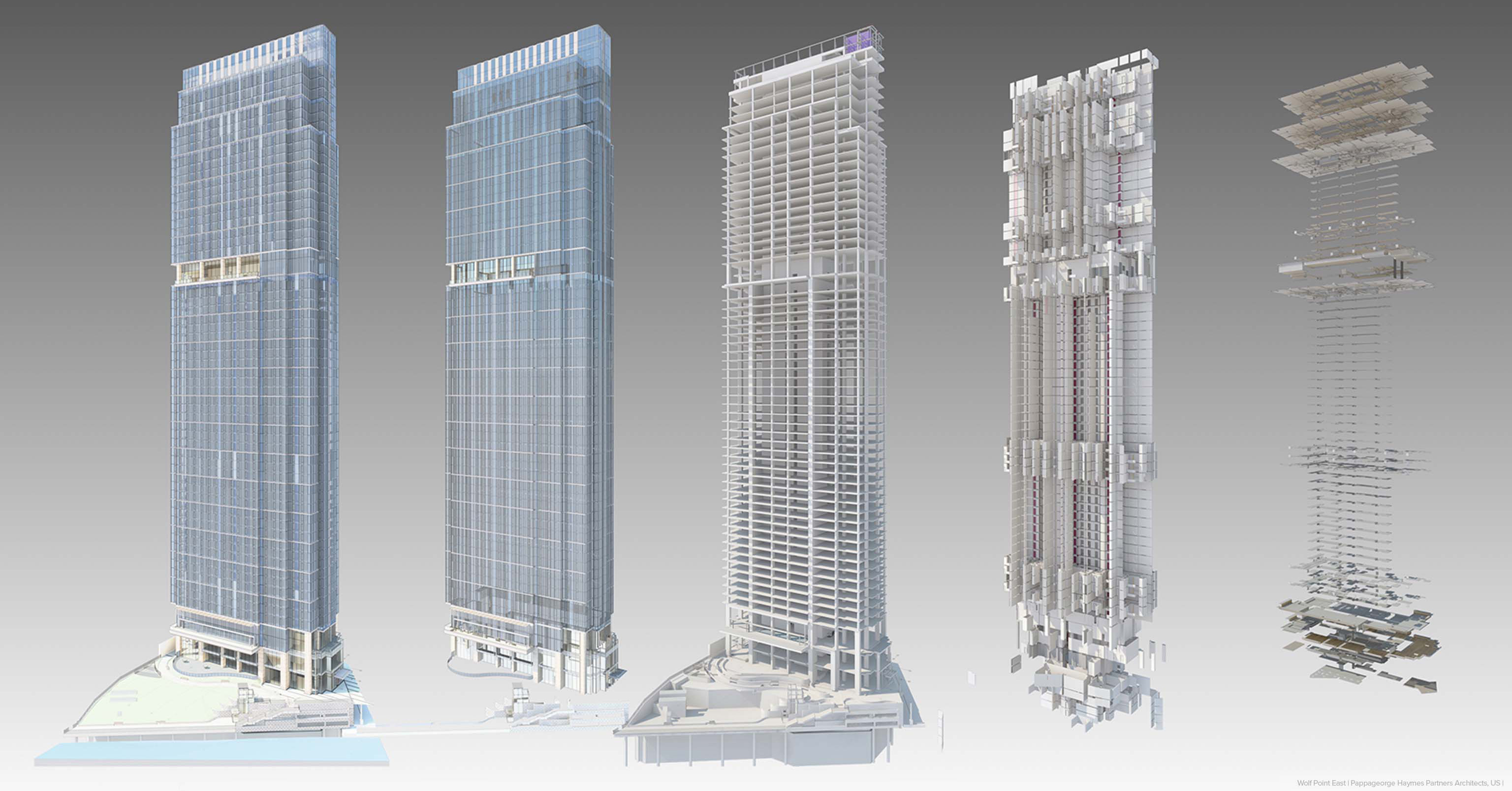

© Wolf Point East | Pappageorge Haymes Partners, Chicago

Tragwerksanalysemodell

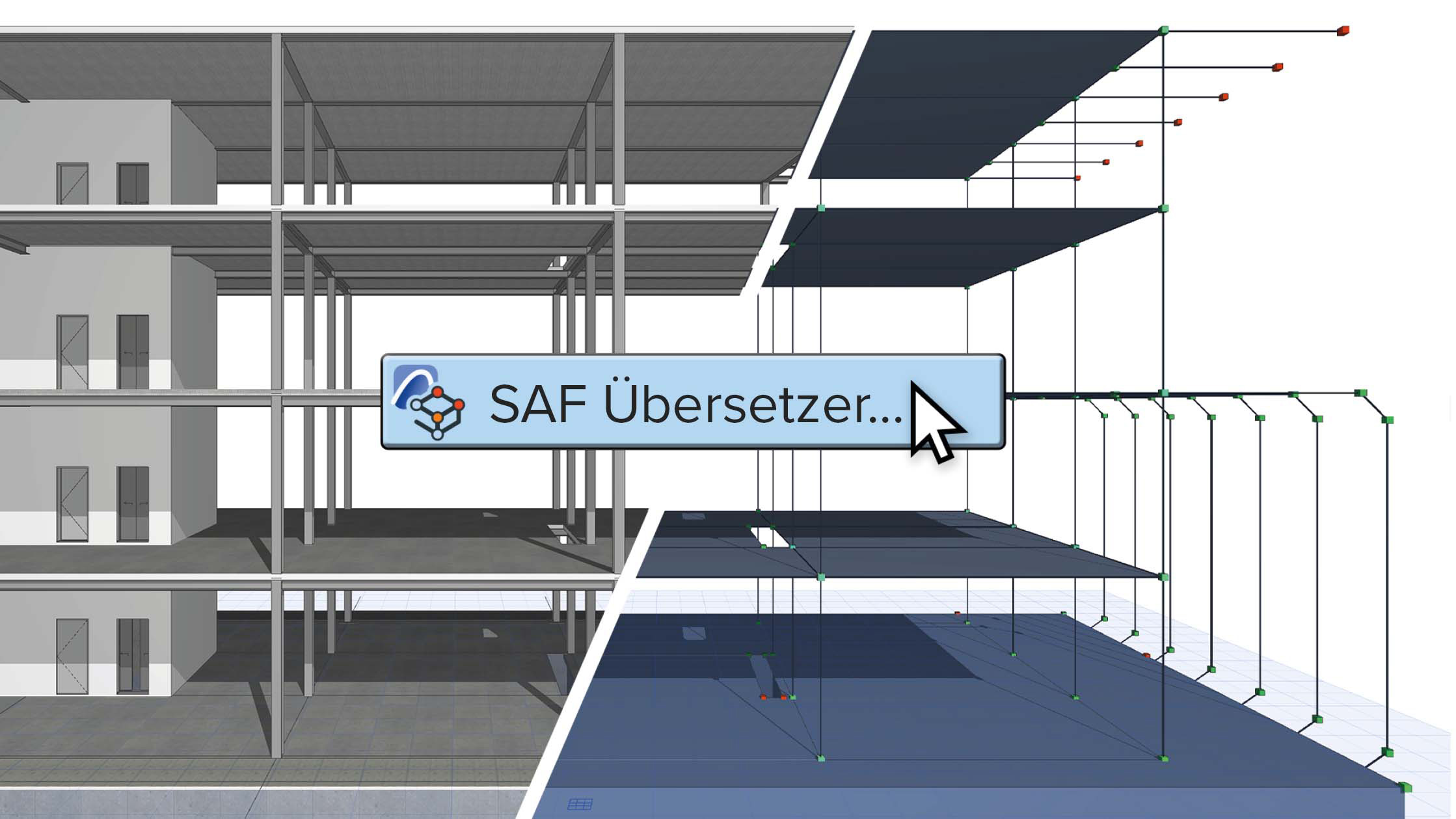

Auch Ingenieure setzen verstärkt auf Archicad als Software im täglichen Praxiseinsatz. Einen wesentlichen Beitrag hierfür leistet das Tragwerksanalysemodell: Mit wenigen Klicks aus dem Architekturmodell in Archicad 26 generiert, gibt es Tragwerksplanern die Chance, früh im Entwurf auf das Modell zu schauen und Anpassungen in der Planung zusammen mit dem federführenden Architekturbüro umzusetzen. Das Analysemodell lässt sich aus Archicad in die Statiksoftware exportieren. Daran werden dann die Berechnungen durchgeführt und anschließend in Archicad 26 zurückgespielt.

Das aufwendige und manuelle Nachbauen des Tragwerksmodells aus den Informationen des Architekturmodells entfällt somit, denn alle arbeiten in einem Modell in Archicad mit der BIMcloud (dem Teamwork-Server). Ein weiterer Vorteil: Änderungen in Statik und Tragwerk, etwa bei Unterzügen, Decken oder Durchbrüchen, können schnell über das offene SAF-Austauschformat in Archicad 26 übergeben werden und lassen sich im Architekturmodell anzeigen sowie abgleichen. Da mittlerweile viele Programmhersteller SAF unterstützen, hält Archicad programmoptimierte SAF-Einstellungen bereit. Der effiziente Austausch zwischen Archicad und der Statiksoftware via SAF ist aktuell u.a. mit Dlubal, FRILO, mb AEC, SCIA Engineer und SOFiSTiK möglich.

© Graphisoft

IfcSpaces für den BIM-basierten Bauantrag

Dicke Bauantragsordner, die komplette Wände von Architekturbüros und Baubehörden füllen, sollen bald der Vergangenheit angehören. Und wenn der digitale, BIM-basierte Bauantrag in naher Zukunft gefordert wird, will Archicad dafür gerüstet sein. Die Version 26 stellt die Weichen zu einem schnellen und unkomplizierten Antragsverfahren, das die modellbasierten Pläne auf IFC-Basis so vorbereitet, wie sie für eine schnelle, qualitätsvolle Prüfung nötig sind. Beim zukünftigen BIM-basierten Bauantrag in Deutschland sollen bestimmte Bereiche oder Zonen (Geschosse, Nutzungsbereiche, Spielplätze u.a.) als IfcSpaces übergeben werden. Mit Archicad 26 ist dies schon heute unaufwendig möglich: Die Zonen lassen sich überlappungsfrei mit Morphs (Freiformelemente) erstellen und anschließend als IfcSpace deklarieren.

Klare Strukturen für einen optimalen Durchblick

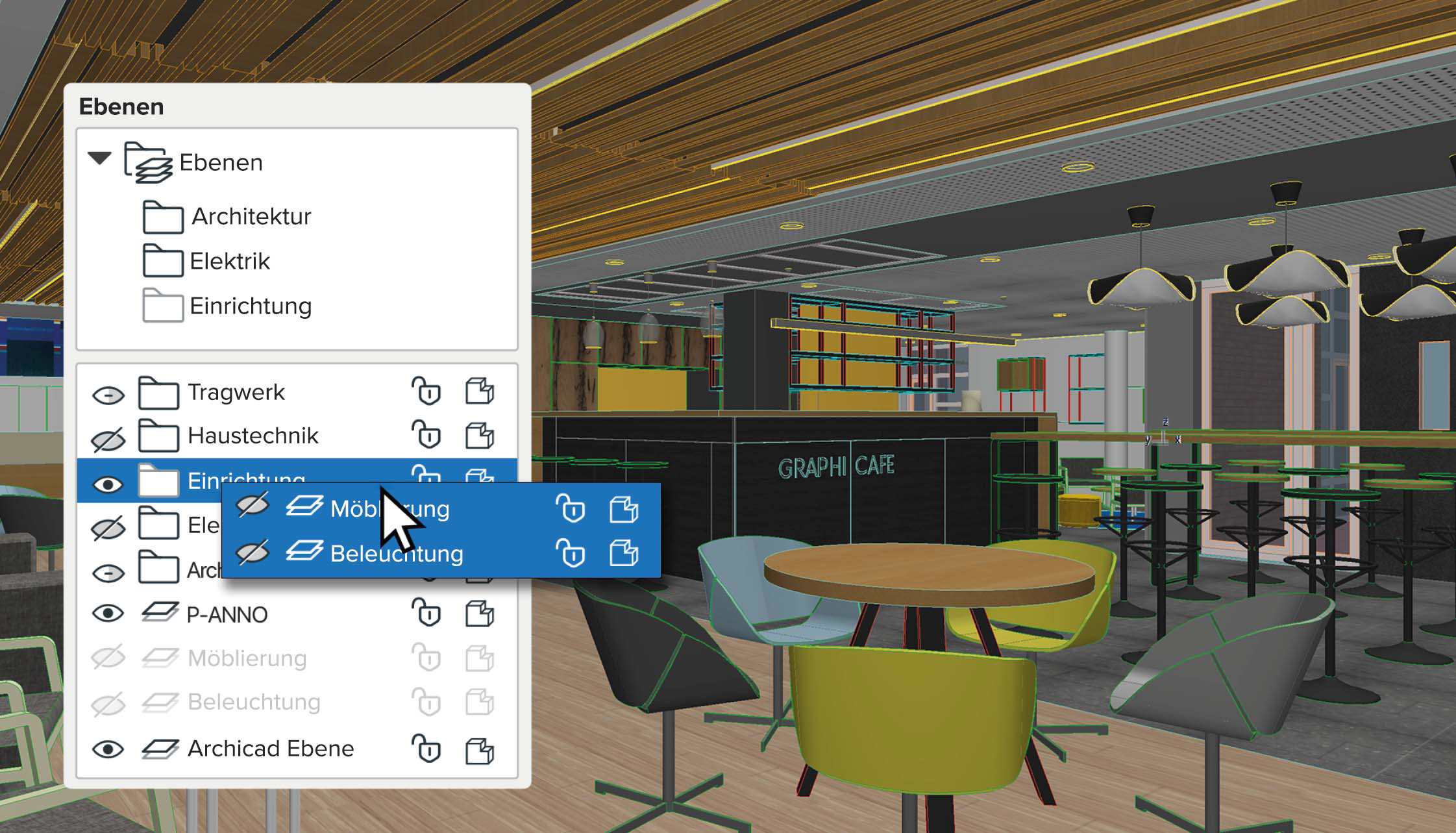

Alle Informationen einer Gebäudeplanung müssen strukturiert und zügig auffindbar sein. Das Attribute Management, die „Attribute Palette“ in Archicad 26, hilft dabei, stets den Überblick zu behalten. Ebenen, Oberflächenmaterialien, Baustoffe, mehrschichtige Bauteile und Profile lassen sich in übersichtlichen Ordnern individuell organisieren. Ebenfalls neu ist die Suchfunktion im Navigator, die es ermöglicht, gezielt Stichworte einzugeben und direkt in den Projektordnern zu suchen. Das schafft schnelle sowie korrekte Suchergebnisse - und zwar konkret auf das jeweilige Bauvorhaben bezogen.

© Graphisoft

Weitere Verbesserungen in Archicad 26

Die Massen- und Mengenermittlung in der AVA-Software wird mit Archicad 26 noch schneller und exakter, da jetzt einzelne Schichten und Eigenschaften in der IFC-Datei mit übergeben werden. Wände lassen sich beispielsweise als IfcWalls, Bekleidungen als IfcCovering ausgeben und mit spezifischen Bauteileigenschaften hinterlegen. Die AVA-Software des ausschreibenden Büros kann dadurch die Elemente schneller gruppieren und auswerten.

Weitere Neuerungen und Verbesserungen bei Archicad 26 lassen die Planungsarbeit effizienter werden. So zum Beispiel die graphische Überschreibung: Bauteile wie Wände oder Decken nach bestimmten Kriterien zu markieren, vereinfacht das Verständnis für die planerischen Zusammenhänge und macht das Projekt übersichtlicher. Archicad 26 erleichtert das Erstellen solcher Überschreibungen - vor allem, wenn mehrere davon kombiniert werden sollen. Regeln müssen jetzt nicht mehr einzeln hinzugefügt werden, sondern lassen sich gleichzeitig auswählen. Hinzu kommen in Version 26 der BIM-Planungssoftware ein neues HKLSE Neigungs-Etikett, die definierbare Texturgröße für den BIMx Export oder die Möglichkeit, Revit 2022 Daten einzulesen und auszugeben.

Weitere Informationen zu Archicad können per E-Mail an Graphisoft angefordert werden.
