Conlit Duct Board 90: Schlanke Steinwolle-Platten zur Dämmung von Lüftungskanälen aus Stahlblech

(9.6.2017; ISH-Bericht) Mit den neuen Steinwolle-Platten Conlit Duct Board 90 von Rockwool lassen sich Lüftungskanäle aus Stahlblech platzsparend und auch nachträglich brandschutztechnisch ertüchtigen - bis zu einer Feuerwiderstandsdauer von El 90 (ho, v_e i↔o) S. Neben den Standardprüfungen, die im allgemeinen bauaufsichtlichen Prüfzeugnis (abP) dokumentiert sind, haben die Dämmplatten ergänzende Prüfungen zu verschiedenen, praxisrelevanten Details durchlaufen. Die Eignung des Conlit-Brandschutzsystems für Lüftungskanäle aus Stahlblech sowie deren Durchführungen durch Decken oder Wände und ihre Bekleidung bei einseitigem Wandanschluss wurde so umfassend nachgewiesen.

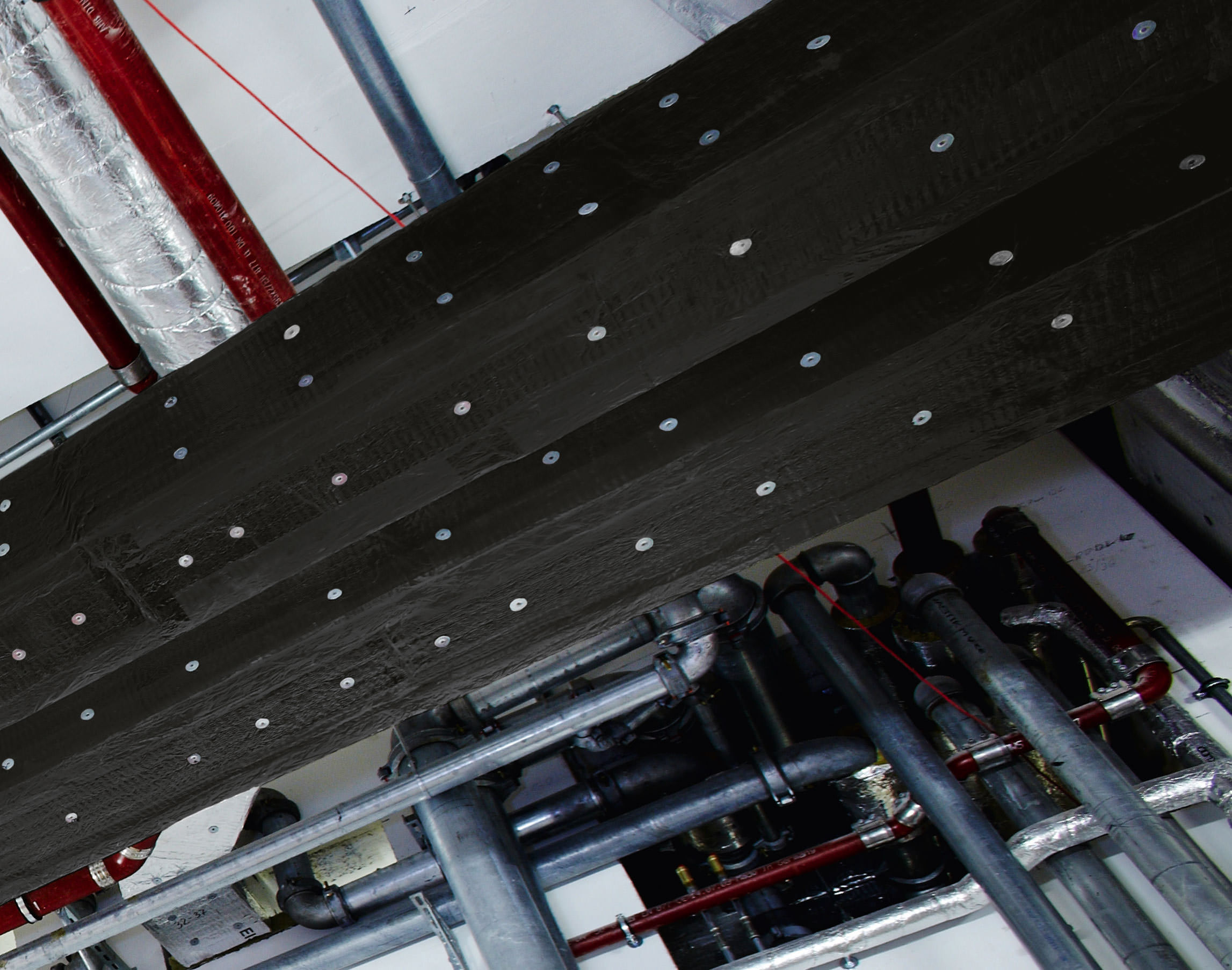

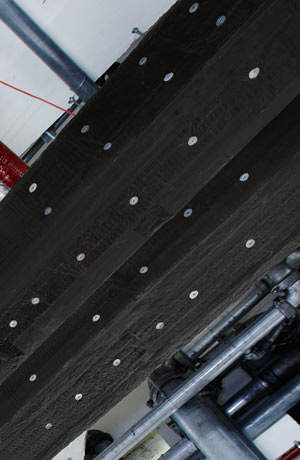

Die 80 mm dicken, druckfesten Brandschutzplatten sind einseitig mit einer mattschwarzen, reißfesten Aluminiumfolie kaschiert. Die Platten sind vergleichsweise platzsparend und können sowohl auf waagerechten als auch auf senkrechten Lüftungskanälen montiert werden. Zudem lassen sie sich vor Ort zuschneiden und schnell verarbeiten. Häufig in der Praxis anzutreffende Anwendungen wie der Einbau von Revisionsöffnungen bis 400 x 500 mm sind durch das abP abgesichert. Der Einbau von Lüftungsleitungen nahe zur Wand oder Decke, zwei- oder dreiseitig bekleidet, wird durch eine gutachterliche Stellungnahme beschrieben.

Bild vergrößern

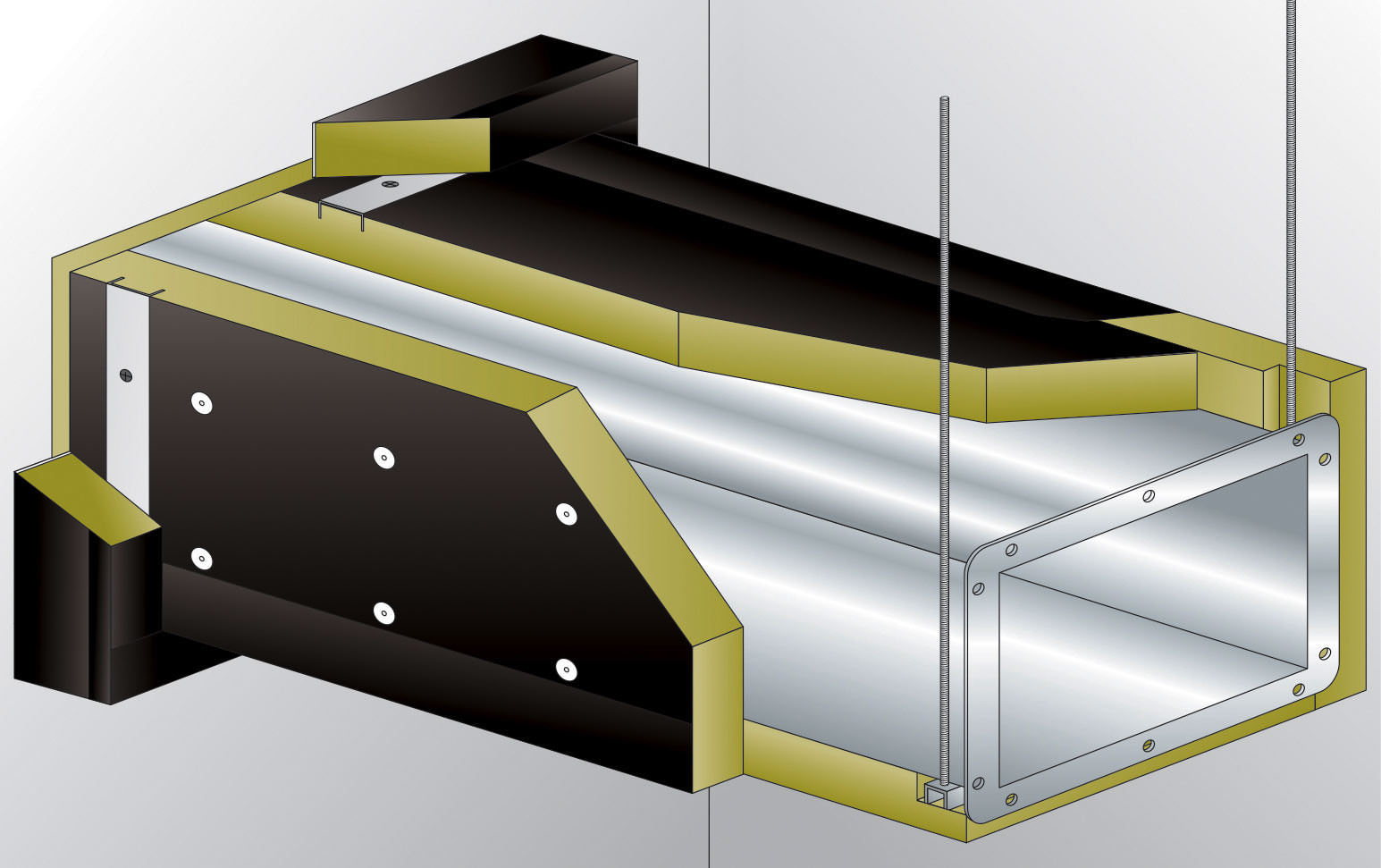

Die Platten werden im Format 1.500 x 1.000 mm geliefert. Sie sind nichtbrennbar nach Baustoffklasse A2 mit einem Schmelzpunkt von > 1.000°C und erreichen zudem einen recht hohen Wärmeschutz und Schallschutz. Ein sicherer Wandanschluss und eine besonders schlanke Konstruktion entstehen durch die Verwendung verschiedener „Conlit“ Produkte im System. Dazu gehören neben den Platten ...

• die Conlit Duct Bandage, eine wenige Millimeter starke Brandschutzbandage,
• der Conlit Fix-Kleber zur sicheren Verbindung der Stoßstellen,
• der einkomponentige und lösemittelfreie Brandschutzkitt Conlit Kit zum rauchdichten Verschließen von Bauteilfugen und
• Abhänger für Lüftungskanäle, die bei Verwendung von Conlit Duct Board 90 in einem Abstand von bis zu 1.500 mm montiert werden.

Aufdoppelungen der Dämmung zur Brandschutzertüchtigung an Flanschen und Traversen sowie im Bereich der Abhängung sollen bei Verwendung von Conlit Duct Board 90 unnötig sein.

Selbst in großen Kanälen mit Abmessungen bis 1.250 x 1.000 mm soll man bei Verwendung von Conlit Duct Board 90-Brandschutzplatten auf den Einbau von Kanalstützen verzichten können, da diese bei einer Verwerfung des Kanals im Brandfall ausreichend flexibel sind und mit dem Kanalblech durch Schweißnägel in der Fläche verbunden sind.

Weitere Informationen zu Conlit Duct Board 90-Brandschutzplatten können per E-Mail an Rockwool angefordert werden.
