80 mm flache Betonrinne mit Gussrost für die Fassaden- und Flächenentwässerung

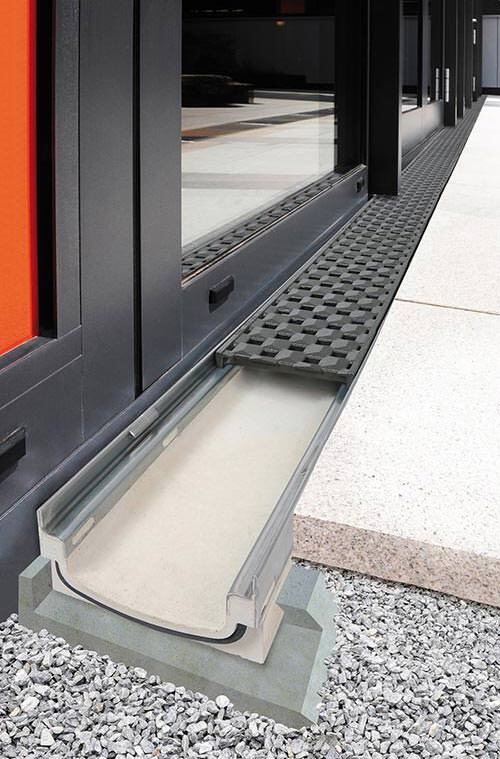

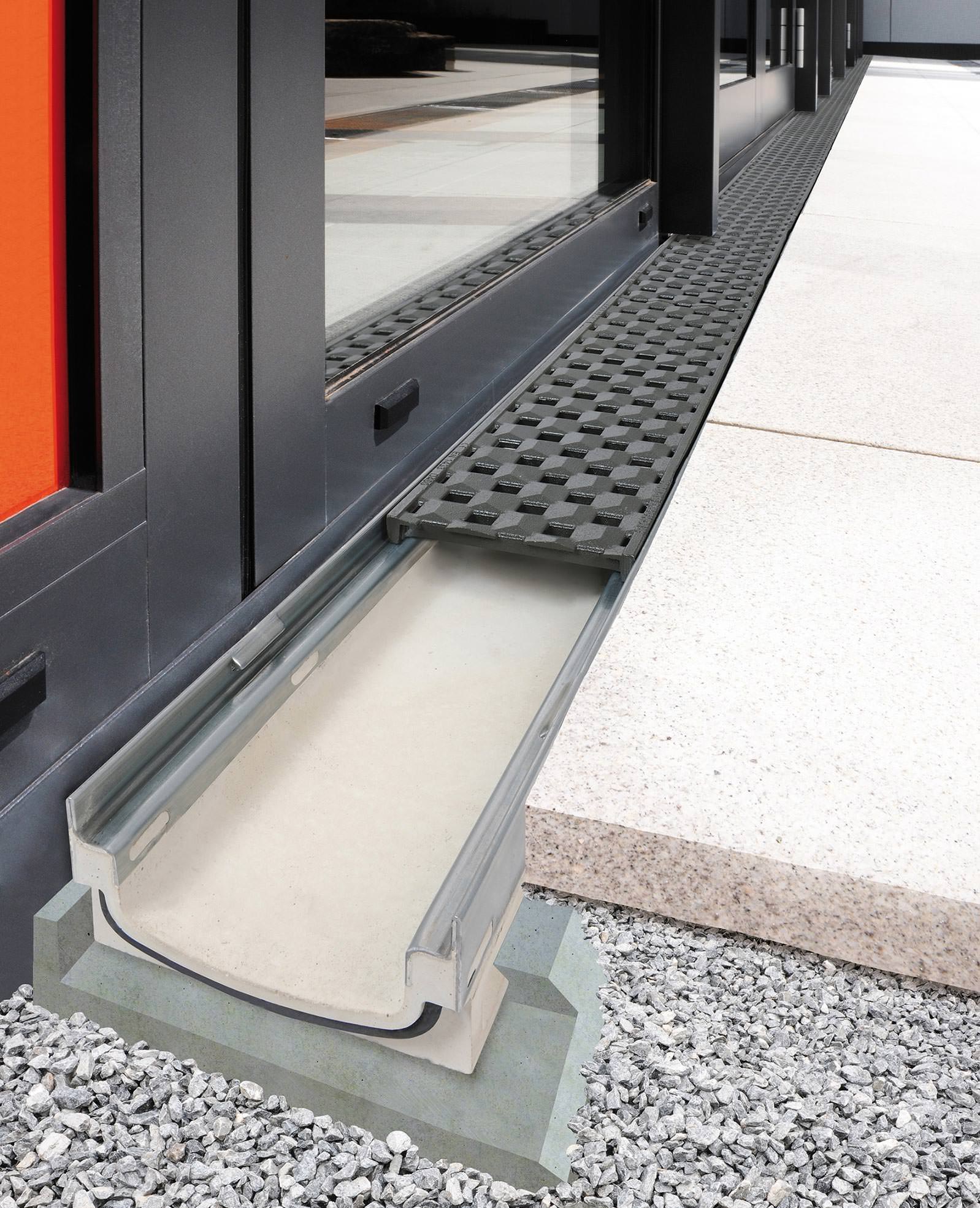

(9.12.2021) Von Richard Brink gibt es eine neue Betonrinne vom Typ Fortis mit Stahlzargen für Gussroste. Die Rinne ist 80 mm hoch und 155 mm breit (DN 100) und wurde für alle Anwendungsfälle konzipiert, bei denen geringere Einbauhöhen benötigt werden. Dies kann sowohl vor Fassaden als auch auf Flächen mit geringerem Unterbau der Fall sein. Hierbei entsprechen die Rinnen der Belastungsklasse C 250 und trotzen damit Beanspruchungen von bis zu 25 Tonnen.

Mit den genannten Abmessungen bringt der Metallwarenhersteller seine bisher flachste Beton-Entwässerungsrinne auf den Markt. Sie ist vorerst nur mit Stahlzargen für Gussroste erhältlich. Wie alle weiteren Varianten des breiten Betonrinnen-Sortiments verfügen auch sie über ein Nut- und Federsystem, welches mit Gummidichtungen wasserundurchlässig abschließt.

Ein Sinkkasten mit 80 mm hohem Rinnenanschluss ergänzt das System. Er weist einen Schmutzfangkorb aus Edelstahl und einen seitlichen DN 100-Ablaufstutzen auf. Die Gesamthöhe beläuft sich auf 430 mm und die Anschlusshöhe auf 310 mm.

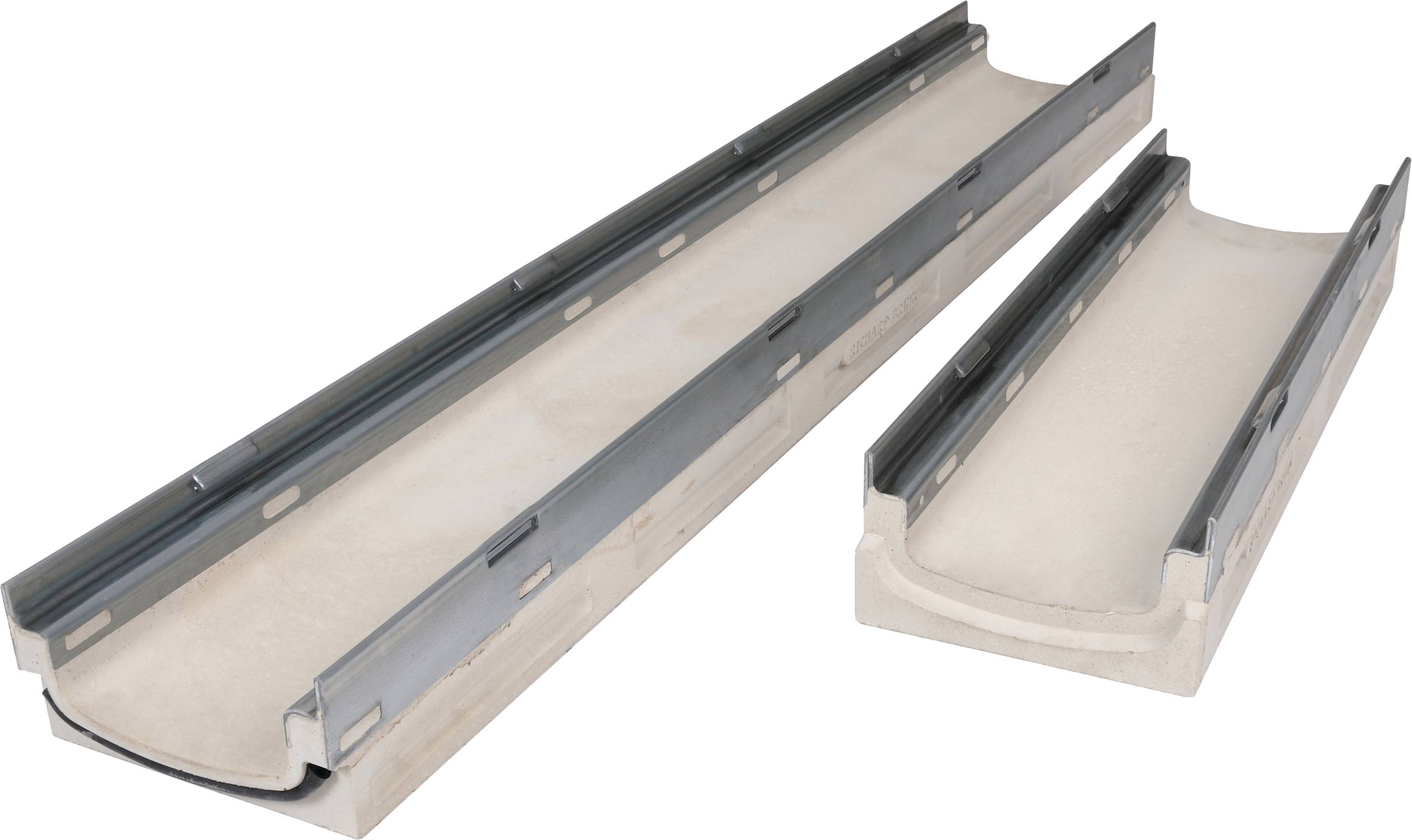

Ist kein Sinkkasten erforderlich, bietet der Hersteller verschiedene Betonrinnen mit senkrecht abgehenden Ablaufstutzen an. Diese sind für Rinnen sowohl mit 500 mm als auch mit 1.000 mm Länge erhältlich. Während der Stutzen bei den halben Metern immer mittig positioniert ist, hat der Kunde bei ganzen Metern die Wahl zwischen der Positionierung an der Nut- oder Federseite.

Neuer Gussrost Prisma

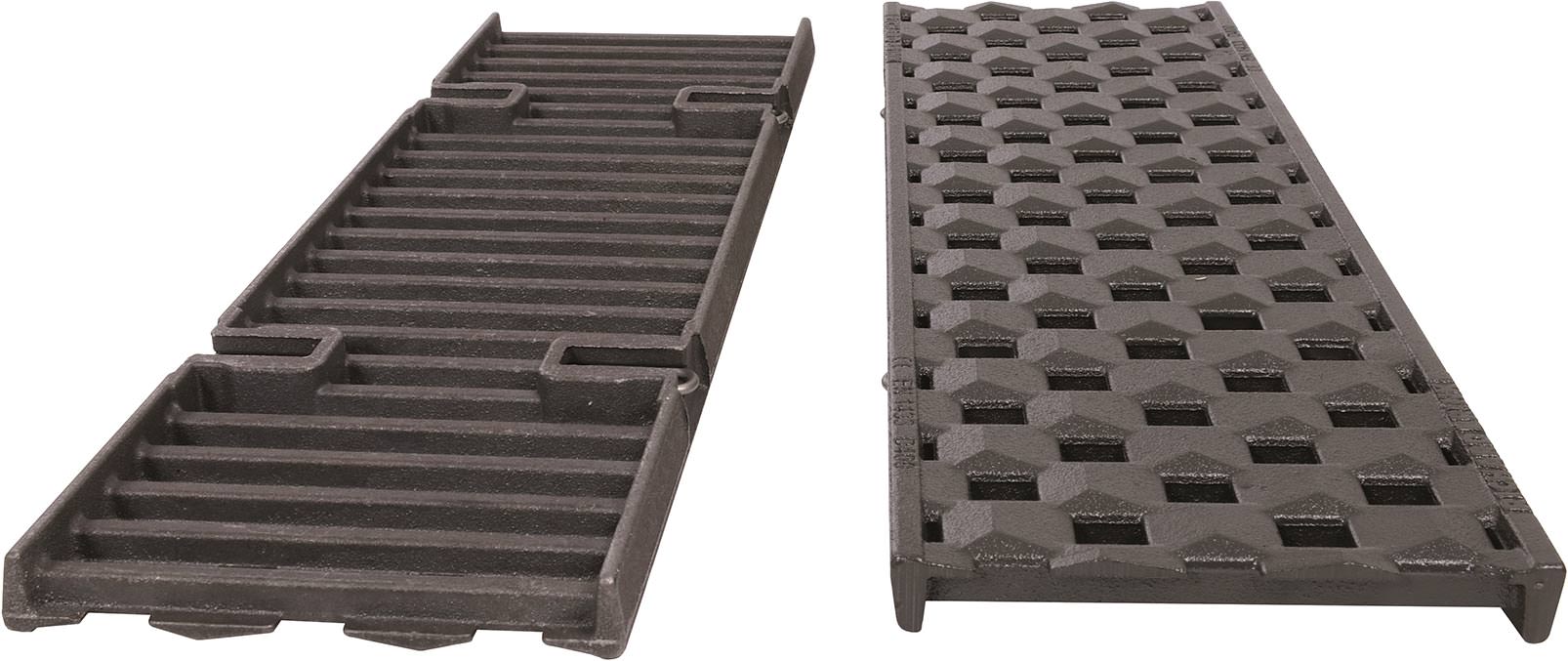

Neben dem Betonrinnen-Programm wurde auch das Angebot passender Gussroste ausgebaut. So ist der Rost des Typs Prisma - bisher ausgelegt für die Belastungsklasse D 400 - nun auch für Beanspruchungen der Klasse B 125 erhältlich. Dank seiner leichteren Konstruktionsweise ist er materialsparend und kann kostengünstiger produziert werden. Das einheitliche Design für verschiedene Belastungen ermöglicht gleichwohl die homogene Abdeckung sämtlicher Betonrinnen. So entstehen keinerlei optische Unterschiede zwischen Entwässerungssystemen in Fußgängerzonen und solchen in befahrbaren Bereichen. Alle Roste sind mit einer hochwertigen anthrazitfarbenen KTL-Beschichtung versehen und weisen eine verdeckte Verriegelungstechnik auf, bei der die Roste ganz einfach aufgeklippt werden können.

Weitere Informationen zu Fortis-Betonrinnen können per E-Mail an Richard Brink angefordert werden.
