Thermische Gebäudesimulation auf Basis von BIM-Modellen

(12.3.2024) Mit dem weiterentwickelten Solar-Computer-Tool „GBIS” lassen sich auch komplexe Architekturen aus BIM-Modellen realitätsnah für anschließende normkonforme Gebäudesimulations- und weitere Berechnungen ableiten. Auch schattenwerfende und damit energierelevante Fassadenelemente und Nachbar-Bebauungen des BIM-Modells können im Rechenmodell abgebildet werden. Es handelt sich um validierte Berechnungen des Energiebedarfs nach VDI 2067-10 / 6007, Gebäude-Energieeffizienz nach GEG 2024 / DIN V 18599, Kühllast nach VDI 2078 / 6007, dynamische Heizlast nach VDI 6020 / 6007 sowie Heizlast nach DIN EN 12381-1.

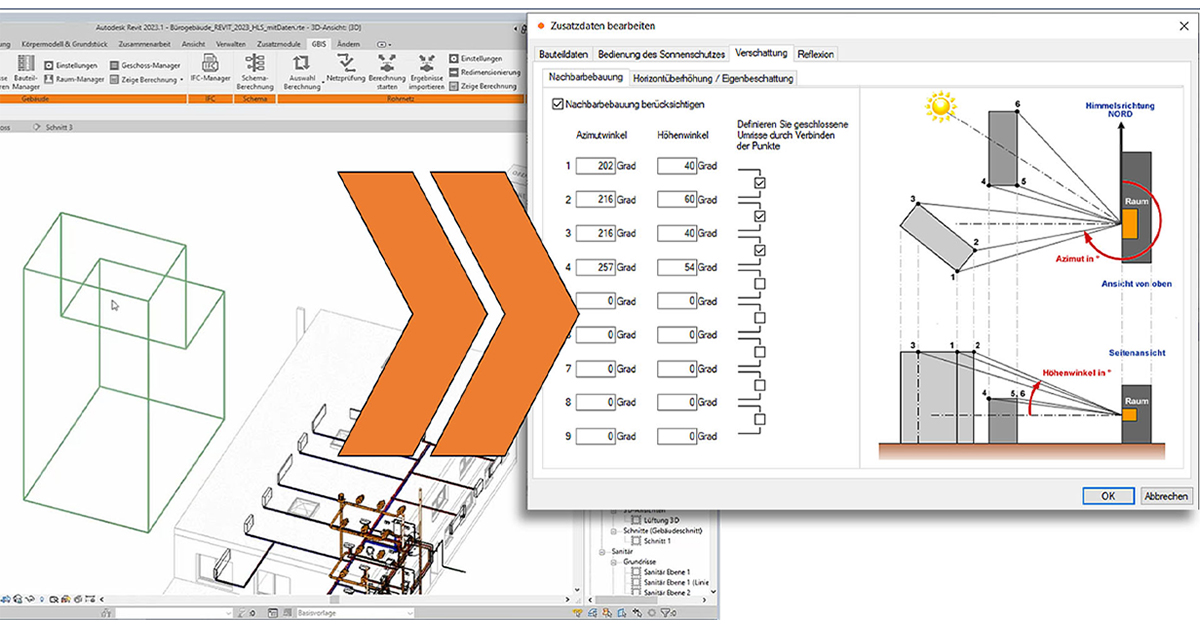

Schattenwerfende Nachbargebäude lassen sich aus Revit-Körper-Kategorien in Solar-Computer-Simulationsprogramme übernehmen und dort hinsichtlich Energie-Relevanz berücksichtigen.
(Bild: Solar-Computer GmbH)

Modell-Import in „GBIS”

Grundlage der Anwendung kann eine IFC-Datei sein, in die das Architekturmodell exportiert wurde. GBIS analysiert die IFC-Datei und generiert daraus das Rechenmodell sowie ein Revit-Modell zum Visualisieren und ggf. weiteren integrierten Bearbeiten. Der IFC-Import entfällt, falls das Architekturmodell in Revit vorliegt.

Fehlende, berechnungsrelevante Daten der MEP-Räume lassen sich mit GBIS-Funktionen ergänzen (u.a. Bauteilverwaltung). „GBIS-Eigenschaften” sorgen für die raumbezogene Synchronisation von Zeichnen und Berechnen.

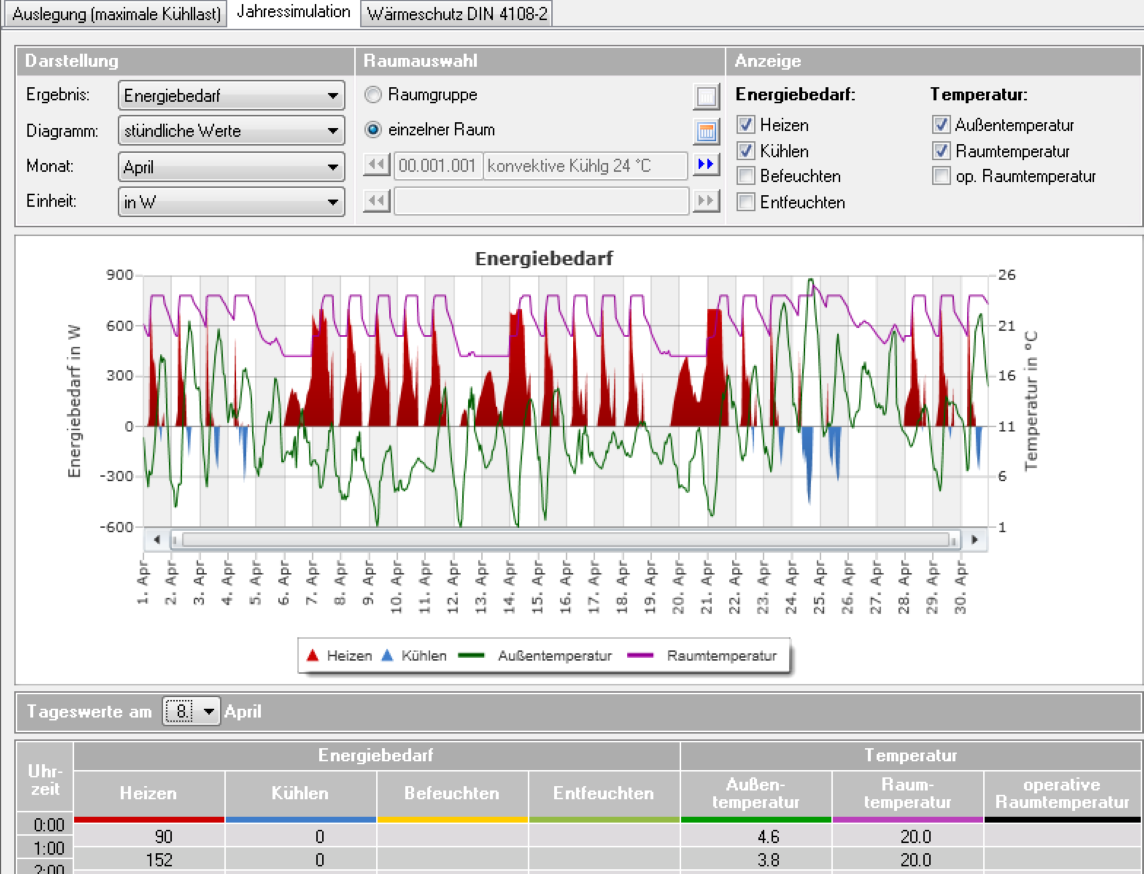

Energiebedarfs-Simulation für Heizen und Kühlen unter Berücksichtigung des Schattenwurfs auf transparente Flächen nach VDI 2067-10 / 6007.
(Bild: Solar-Computer GmbH)

Neuerungen im weiterentwickelten GBIS-Tool

Neu sind u.a. die Verschattungs-Algorithmen. Auch komplexe ggf. geschachtelte Fassaden werden hinsichtlich Schattenwurf auf transparente Flächen erkannt. Die Daten für Fremdverschattung durch Nachbargebäude leitet GBIS aus den Revit-Körper-Kategorien ab und rechnet diese analog der Eigenbeschattung in „Zusatzdaten” für jedes einzelne transparente Bauteil um. Die Zusatzdaten können in den anschließenden Berechnungsprogrammen eingesehen, kontrolliert und bei Bedarf angepasst werden.
