Excel- und Visualisierungshilfen für Revit-TGA-Anwendungen
(2.6.2023) Die SOLAR-COMPUTER-Tool GmbH erweiterte ihre Software „GBIS“, die Revit von Autodesk mit Gebäude- und TGA-Berechnungen verbindet, um zwei neue Features. Der GBIS-Excel-Manager für Fachplaner wurde für den Datenaustausch zwischen Microsoft Excel und Revit konzipiert. Der GBIS-Visualisierungs-Manager für Projektbearbeitung und -kontrolle ermöglicht etwa das farbliche Visualisieren von Räumen, TGA-Netzen und Objekten aller Art nach bauphysikalischen bzw. TGA-spezifischen Kriterien.
Der Excel-Export wird durch ein GBIS-Excel-Profil gesteuert, das sich der Anwender frei aus Revit- bzw. GBIS-Kategorien und deren Parametern (MEP-Räume, Wände, Rohre, etc.) im GBIS-Excel-Manager-Dialog zusammenstellt. Das angelegte Profil (xml-Datei) bleibt als Stammdaten erhalten und lässt sich anschließend beliebig kopieren, modifizieren, etc. Die Parameter können wahlweise aus dem gesamten Modell, der aktuellen 3D-Ansicht, einer Bauteilliste oder einer aktuellen Auswahl abgerufen werden.
Beim Start des Excel-Exports werden alle betroffenen Parameterwerte aus den Revit- bzw. GBIS-Eigenschaften ausgelesen. Für jede Kategorie zeigt die exportierte Excel-Datei ein separates Arbeitsblatt an. Als Spaltenüberschrift erscheint der Parametername. Excel-Dateien können, so der Hersteller, genutzt, verändert, verknüpft, umgerechnet oder an Dritte weitergegeben werden. Beim Excel-Import schreibt das Feature GBIS-Manager laut Herstellerinfo alle Parameterwerte passend in Revit zurück, für das Gebäude ebenso wie für die TGA-Gewerke Heizung, Sanitär und Lüftung. Außerdem sollen Anwender rechnerisch in Excel erzeugte oder von Dritten bereitgestellte Daten in neue zusätzliche Revit-Parameter importieren können, wenn sie diese schon vor dem Export mit Platzhalter-Parametern in Revit bzw. GBIS angelegt haben.

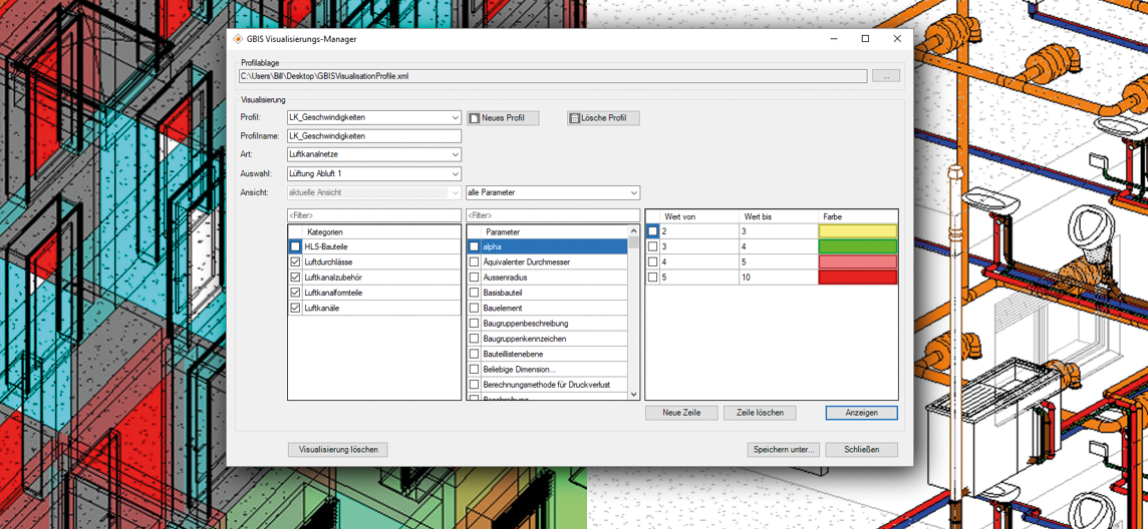

Die andere Neuerung GBIS-Visualisierungs-Manager-Dialog soll bei Visualisierungen unterstützen: z. B. zum Festlegen der Wertebereiche für Fließ- und Luftgeschwindigkeiten für farblich unterschiedlich darzustellende Rohre oder Leitungen in TGA-Netzen. Im Dialog lassen sich Farben, wie der Hersteller verlautet, frei wählen und einstellen. Für Parameter mit numerischen Werten ist je nach gewünschter Farbe ein Wertebereich einzugeben, z. B. für Abmessungen, U-Werte, spezifische Raum-Heizlasten, Fließgeschwindigkeit in Sanitärnetzen, Luftgeschwindigkeiten in Luftkanalnetzen, etc. Für Parameter mit alphanumerischen Werten ist ein Namensanfang einzugeben, z. B. Raumbezeichnung oder Rohrnennweite wie DN 15, DN 20.
Weitere Informationen können per E-Mail an SOLAR-COMPUTER GmbH angefordert werden.
