VDI 4646 erleichtert Planung und Bewertung von Großwärmepumpen

(20.10.2026) Die Richtlinie VDI 4646 „Anwendung von Großwärmepumpen” unterstützt die Planung und Bewertung von Wärmepumpenanlagen für nicht standardisierte Anwendungen in Gewerbe, Industrie und leitungsgebundener Wärmeversorgung von Quartieren. Im Mittelpunkt stehen Anlagen mit höheren thermischen Leistungen, insbesondere oberhalb von 100 kW.

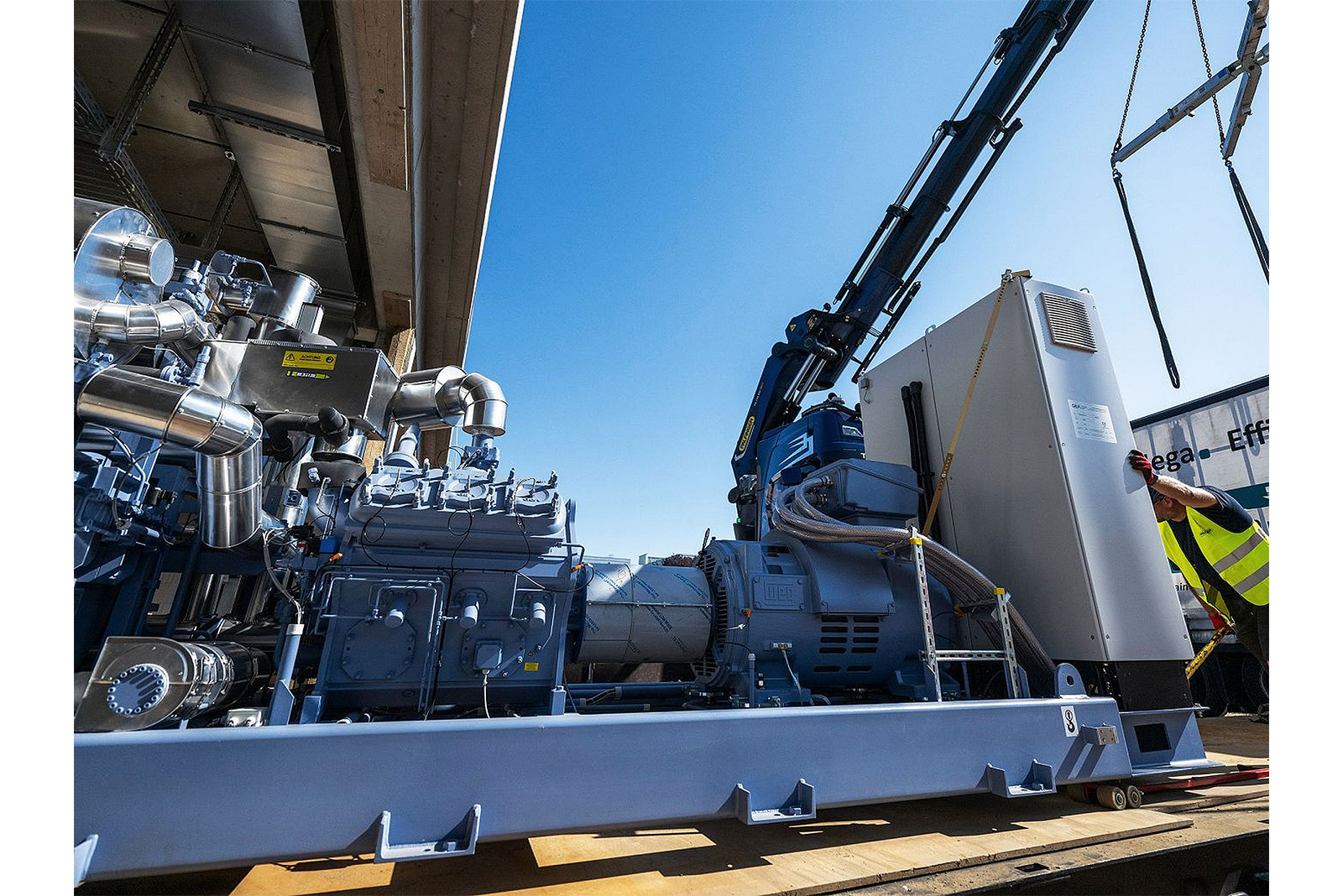

Richtlinie VDI 4646 Anwendung von Großwärmepumpen (Bild: Martin Förster / SachsenEnergie)

Die neue Richtlinie richtet sich unter anderem an Industrieunternehmen mit relevantem Niedertemperaturwärmebedarf, Planer, Energieversorger, kommunale Versorgungsunternehmen, Wärmepumpenhersteller und Anlagenbauer. Auch Wissenschaft und Forschung gehören zur Zielgruppe.

Von der Dimensionierung bis zur Systemauswahl

Die VDI 4646 unterstützt die Grobdimensionierung und die Bewertung, ob eine Großwärmepumpe für eine bestimmte Anwendung geeignet ist und welche Systemkonfiguration infrage kommt. Sind mehrere Wärmequellen und Wärmesenken vorhanden, erleichtert sie zudem die Auswahl und Einbindung der Wärmepumpe in das Gesamtsystem.

„Auf Grundlage einer standardisierten Methodik lässt sich die benötigte Heizleistung oder Kühlleistung abschätzen. Anhand des erforderlichen Temperaturhubs kann zudem mithilfe einer Regressionsfunktion die Leistungszahl COP (Coefficient of Performance) bestimmt werden. Sie beschreibt das Verhältnis zwischen der bereitgestellten Wärmeleistung und der dafür eingesetzten Antriebsleistung und ermöglicht eine erste energetische Bewertung”, erklärt apl. Prof. Dr. Markus Blesl, Abteilungsleiter Systemanalytische Methoden und Wärmemarkt am Institut für Energiewirtschaft und Rationelle Energieanwendung der Universität Stuttgart und Vorsitzender des VDI 4646 ­Richtlinien­ausschusses „Anwendung für Großwärmepumpen”.

Wirtschaftlichkeit und Ökologie bewerten

Für die wirtschaftliche Beurteilung enthält die Richtlinie ein Nomogramm, das auf dem Kostenparitätsprinzip und der Annuitätenmethode basiert. Damit lassen sich die interne Verzinsung und die statische Amortisationszeit eines Wärmepumpenprojekts bestimmen. Ein weiteres Nomogramm unterstützt die ökologische Bewertung.

Darüber hinaus gibt die VDI 4646 Hinweise zu Planung und Betrieb. Acht Beispiele bereits realisierter Großwärmepumpenanlagen veranschaulichen die Anwendung der beschriebenen Methodik.

Berücksichtigt werden Wärmepumpenanwendungen in Gewerbe, Industrie, Quartieren und Nichtwohngebäuden. Auch Kälteanlagen sind Gegenstand der Richtlinie, sofern sowohl die warme als auch die kalte Seite genutzt werden soll.
