MWM gibt neue DIG-CAD Aufmaß-Version frei
(16.7.2021) DIG-CAD Aufmaß ermöglicht die grafische Bauabrechnung auf Basis von Zeichnungen, Bildern und Plänen. Die Bonner MWM Software & Beratung GmbH hat nun die Version 4.5 dieser Zusatz-Software zu MWM-Libero mit neuen Funktionen und Anpassungen freigegeben.

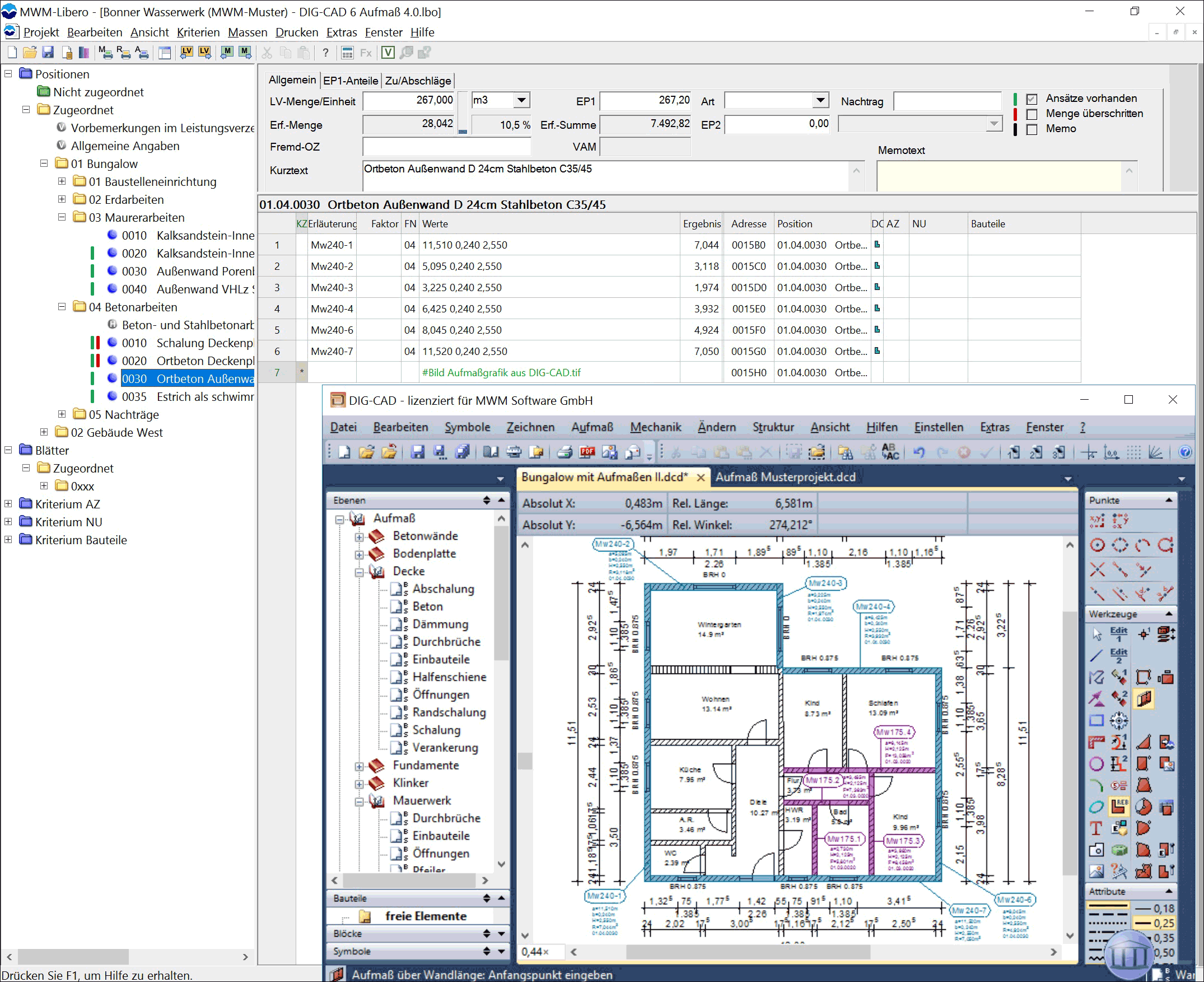

Zur Erinnerung: Mit DIG-CAD Aufmaß werden Mengen nach REB erfasst und mit Einzelwerten dokumentiert. MWM-Libero kann die Mengenermittlung dann automatisch übernehmen und die kumulierten Aufmaße mit Vorträgen aus vorherigen Rechnungen ausgeben. Darüber hinaus bestehen in DIG-CAD viele Möglichkeiten der grafischen Gestaltung der Aufmaße - wie z.B. Markierungen, Linien, Farbstreifen, Farbflächen mit durchscheinenden Farben / Transparenzen usw. Auch können fehlende Elemente einfach eingezeichnet werden. Ändert der Anwender in MWM-Libero die Positionsnummer, wird diese auch in DIG-CAD Aufmaß angepasst. Kopiert der Anwender Ansätze, ergänzt MWM-Libero die neue Positionsnummer am Aufmaß. Auch gleicht die Software jetzt alle im Projekt aus DIG-CAD übernommenen Aufmaße mit den Plänen ab und protokolliert die in DIG-CAD fehlenden Ansätze.
In MWM-Libero kann der Anwender nun die Aufmaße nicht nur der Position, sondern auch direkt einem Kriterienwert, z.B. einem Raum, zuordnen. Gleiches gilt auch für die blattweise Erfassung auf REB-Blättern. Zur besseren Dokumentation der erfassten Aufmaße erstellt die neue Aufmaß-Version jetzt auf Knopfdruck eine Aufmaßlegende mit den angelegten Farben, Schraffuren und Beschreibungen und erlaubt zudem mehr Zeichen im Hinweistext. Dieser wird nun als lange Erläuterung (bis zu 56 Zeichen) in MWM-Libero übernommen.

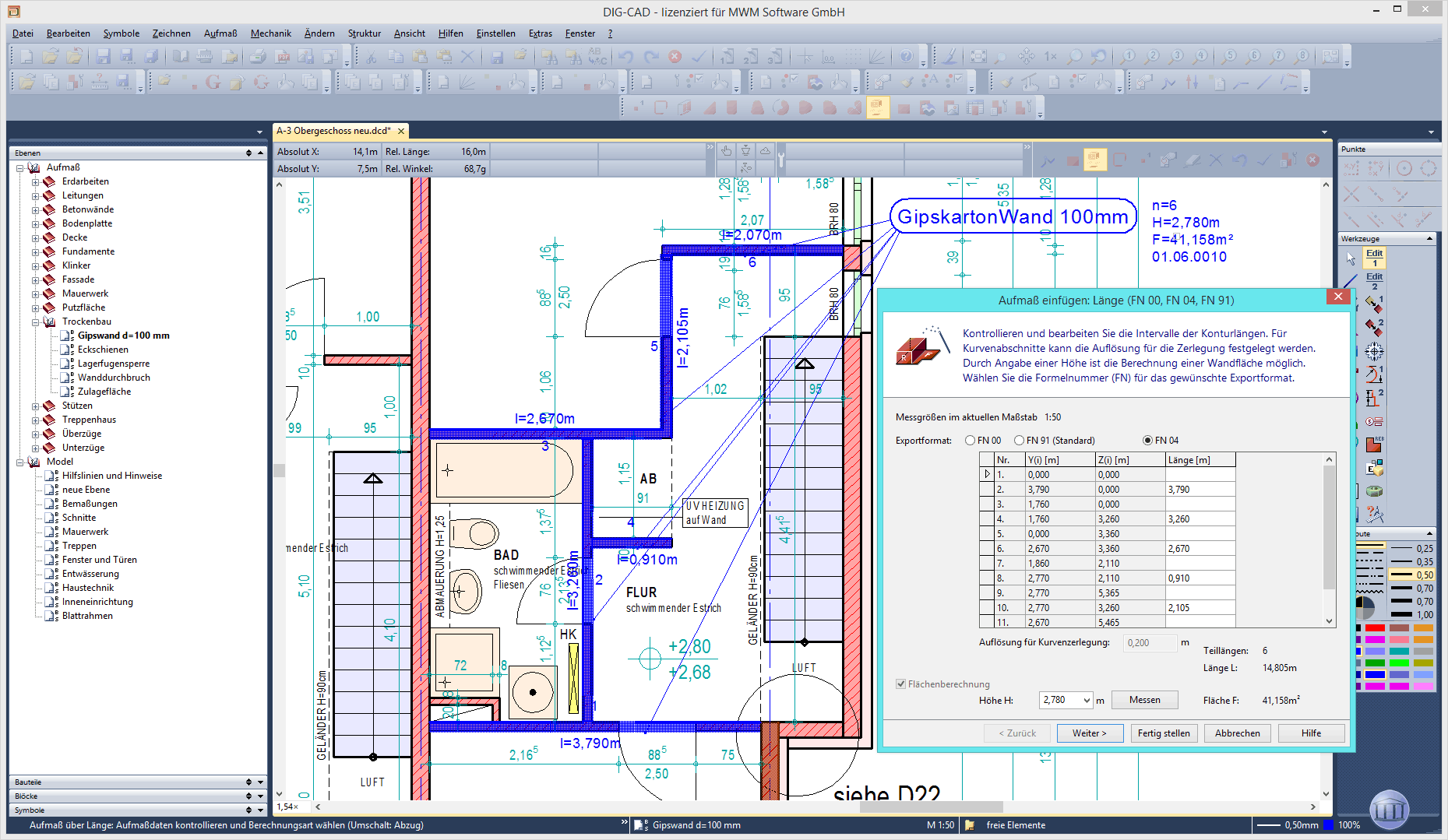

Beim „Aufmaß über Länge“ erfasst der Anwender das Aufmaß in DIG-CAD mit mehreren Linienstücken. Mit zusätzlicher Angabe der Wandhöhe berechnet die Software hieraus die einzelnen Wandflächen, bestehend aus Länge x Höhe, und stellt diese zum Schluss mit einer Gesamtsumme dar. Zur besseren Prüfung berechnet MWM-Libero die einzelnen Wandstücke einzeln als Hilfswerte und addiert zum Schluss alle Wandflächen zur Gesamtsumme auf.
Weitere
Informationen zu DIG-CAD Aufmaß können per
E-Mail an MWM angefordert werden.
