Elektronischer 6-Wege-Kugelhahn für Heiz- und Kühldecken mit Bluetooth-Schnittstelle

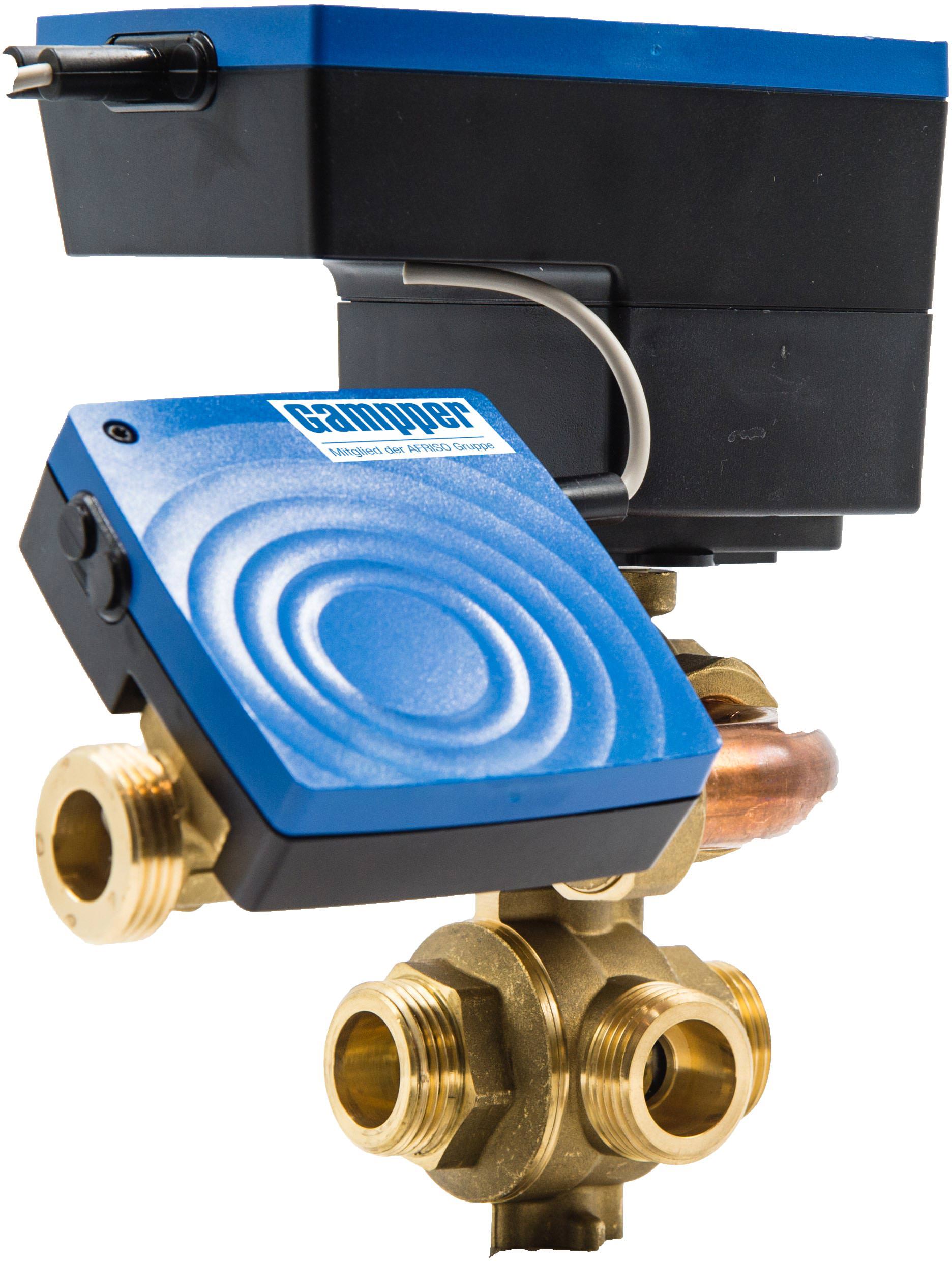

(31.8.2021) Wassermengen einfach per Software einstellen und sichtbar machen: Gampper hat zur Parametrierung von Heiz- und Kühldecken mit SmartKombi-iQ einen elektronischen, druckunabhängigen 6-Wege-Regelkugelhahn (DN15 und DN 25) mit Stellantrieb und integrierter Ultraschall-Messeinheit in sein Programm aufgenommen. Damit lassen sich Durchflussmengen bereits ab 3 Liter/Stunde erfassen und via Bluetooth einstellen und anzeigen.

Optional sind eine integrierte Raumtemperaturregelung und Temperatursensoren zum Monitoring auf Einzelraum-Basis. Bei Anwendungen mit größeren Wassermengen kann die Baureihe Quattro-iQ verwendet werden. Sie ist bis DN 50 lieferbar.

Zur Erinnerung: Bei der Inbetriebnahme und Abnahme müssen die Vertreter der beteiligten Gewerke dem Bauherrenvertreter und Planer nachweisen, dass die eingebauten Armaturen korrekt eingestellt sind und die berechneten Wassermengen tatsächlich anstehen. Bei Heiz-/Kühldecken ist das für alle Beteiligten in der Regel mit erheblichem Aufwand verbunden. Durch die Vielzahl der Schnittstellen werden alle betroffenen Gewerke (Heizung/Kälte, MSR, Kühldecke) benötigt, um sämtliche abnahmerelevanten Komponenten zu überprüfen und die geforderten Leistungen nachzuweisen.

Gampper kürzt die Inbetriebnahme und Abnahme mittels Bluetooth und dem dxLink-Tool ab: Der Handwerker kann so die vom Fachplaner berechneten Wassermengen einstellen und gleichzeitig den tatsächlichen Durchfluss kontrollieren und dokumentieren. Denn die integrierte Ultraschall-Messstrecke lässt nicht nur eine genaue Durch­fluss­men­gen-Regelung nach echten gemessenen Wassermengen zu, sondern zeigt die Durchflussmengen auch an. Auch kleine Regelabweichungen von 3 l/h werden gemeldet und nachgeregelt. Weitere hilfreiche Funktionen sind beispielsweise die elektronische Spülfunktion und die softwareseitige Korrektur der Anschlüsse, falls bei der Montage Heizung und Kälte vertauscht wurden. Des Weiteren werden dem MSR-Fachmann auch die empfangenen Regelsignale angezeigt. Hier stehen Modbus und BACnet zur Verfügung.

Gampper bietet die Möglichkeit, bis zu 50 Parameter auszulesen und einzustellen. Die eingestellten oder übermittelten Daten werden dabei mit einer Ende-zu-Ende-Ver­schlüs­se­lung gesichert. Sie können nur durch vorab autorisierte Teilnehmer ausgelesen oder verändert werden.

Messeinheit in verschiedenen Varianten

Außer in der Standard-Version ist die Ultraschall-Messeinheit in zwei verschiedenen Ausführungen erhältlich: Zum einen mit einer integrierten Raumtemperatur-Regelung mit drei zusätzlichen digitalen Eingängen, an denen externe Sensoren wie z.B. Taupunktwächter, Fensterkontakt und Präsenzmelder direkt aufgeschaltet und verarbeitet werden können. Zum anderen ist sie als Variante mit zwei Temperatursensoren zur Messung der Vor- und Rücklauftemperatur erhältlich. Unter Berücksichtigung dieser Temperaturwerte sowie des Durchflusses kann die Wärmeleistung berechnet werden, die an den Raum abgegeben werden soll. Dies ermöglicht ein Energie-Monitoring auf Einzelraum-Basis.

Drahtgebundene oder drahtlose Kommunikation

Die Ansteuerung der Wassermenge und die Bedienung der Parameter kann auch analog über 0-10V oder digital über Busschnittstellen (Modbus RTU oder BACnet MS/TP über RS 485) erfolgen. Über das MP-Multiprotokoll kann die Armatur einfach von Modbus auf BACnet umgeschaltet werden. Dank der Schnittstellen lassen sich Einregulierung, Parametrierung und Kontrolle über gängige zentrale Gebäudeleittechnik-Systeme schnell und einfach realisieren. Neu ist die Kommunikation über Bluetooth Mesh. Dabei kommuniziert die Armatur anstelle von BACnet oder Modbus über Bluetooth und kann kabellos in die gegebenenfalls vorhandene Gebäudeautomation eingebunden werden.

Weitere Informationen zu SmartKombi-iQ mit elektronischem 6-Wege-Regel­ku­gel­hahn können per E-Mail an Gampper angefordert werden.
