Erweiterbares Sandwichpaneel von Kingspan für Solaranlagen

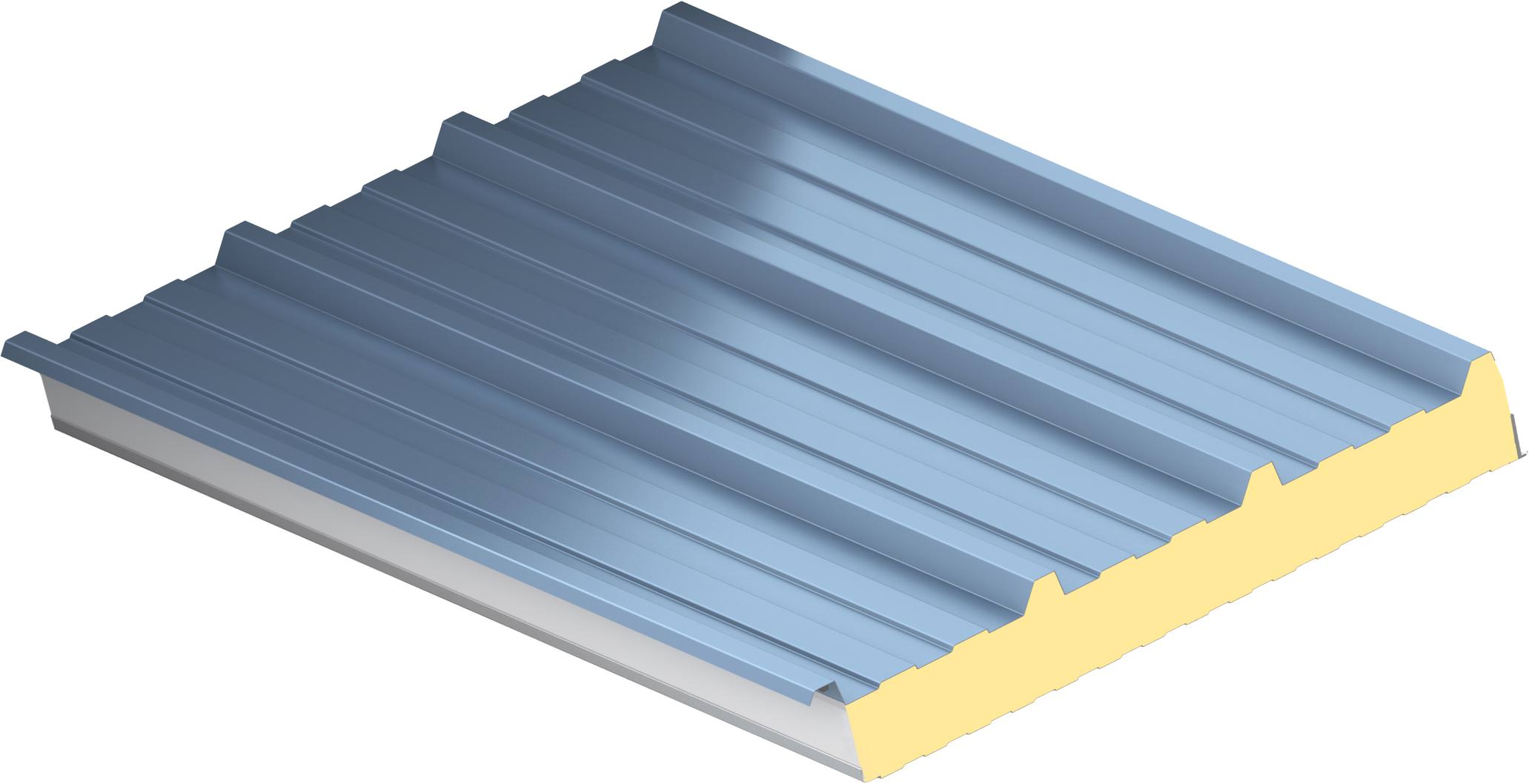

(7.11.2022) Kingspan hat mit dem KS1000 RW ein Sandwichpaneel vorgestellt, das die Montage einer PV-Anlagen wesentlich erleichtern kann. Das trapezprofilierte Dachpaneel mit sichtbarer Befestigung verfügt über einen IPN- bzw. IPN1-Dämmkern und eignet sich für Dachneigungen von mindestens 4°. Es ist in Elementdicken von 25 bis 160 mm und einer Baubreite von 1.000 mm erhältlich.

Ein Paneel – viele Installationsmöglichkeiten


Foto © Schletter Solar GmbH

Die Montage von PV-Modulen kann je nach Wahl des Dämmkerns mittels drei verschiedener Befestigungsvarianten erfolgen. So ist beispielsweise das KS1000 RW mit IPN-Dämmkern bei einer Elementdicke von 40 bis 120 mm dafür konzipiert und bauaufsichtlich zugelassen, ein PV-System mittels einer Schletter ClampFit- bzw. SingleFix-Befestigung an den Stegen der oberen trapezprofilierten Deckschicht anbringen zu können - und dies bereits ab 0,50 mm Deckschalenstärke.

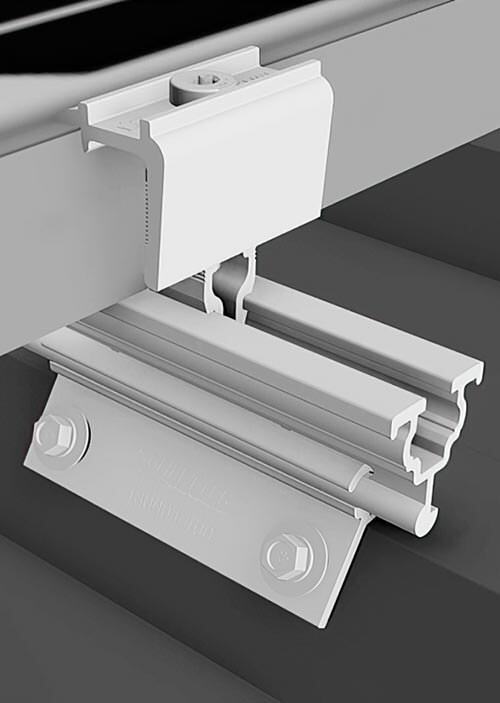

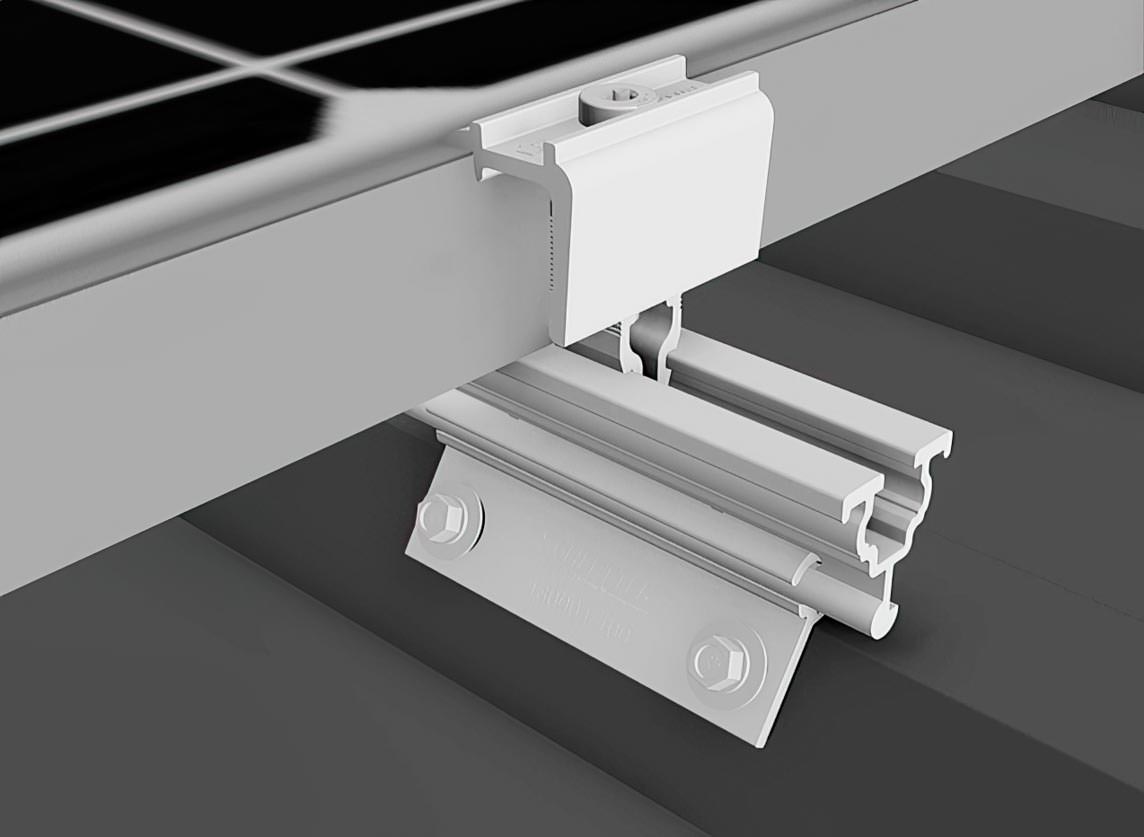

Das Befestigungssystem ClampFit wird an den oberen Stegen des Paneels befestigt. Durch den Kontakt in der seitlichen Flanke soll eine ideale Krafteinleitung erreicht werden, so dass die äußere Deckschale des Paneels nicht punktuell überlastet wird. Auch ein Lösen der Schrauben durch thermische Dehnungen und Lastwechsel ist so zuverlässig ausgeschlossen.

Bild © Schletter Solar GmbH

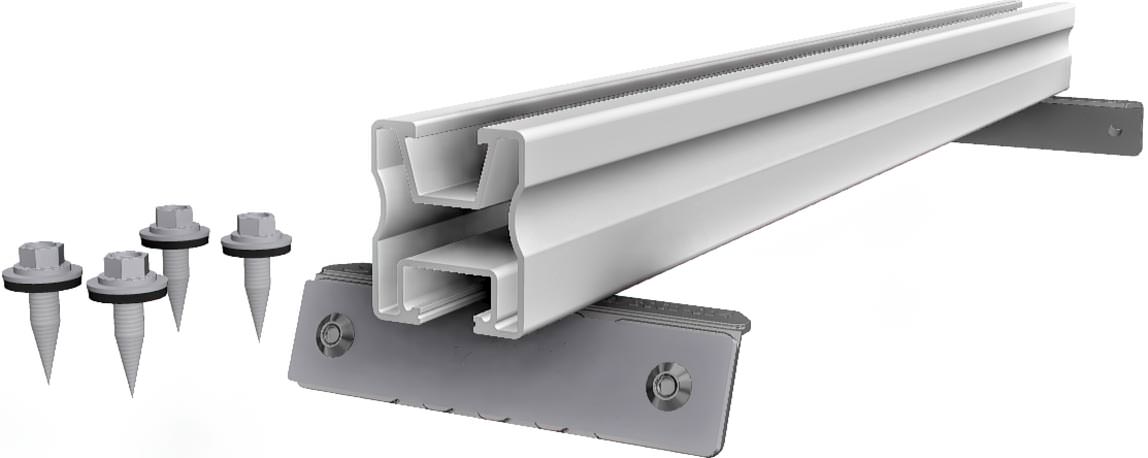

Auch das Schletter SingleFix System (Bild oben) eignet sich bei ausreichender Tragfähigkeit der Paneele für eine schnelle und einfache Direktbefestigung. Das System wird aus der Kombination von Schletter Standard- oder ProLine-Profilen mit Einzelbefestigungselementen SingleFix aufgebaut und ist für die vertikale und horizontale Modulmontage gedacht. Die Befestiger bestehen dabei immer aus zwei Plättchen, die symmetrisch anzubringen sind. SingleFix verfügt über eine Systemstatik und nutzt spezielle Schrauben mit Bauartzulassung und nachgewiesenen Befestigungskräften.

Aufbau ohne weitere Belastungen

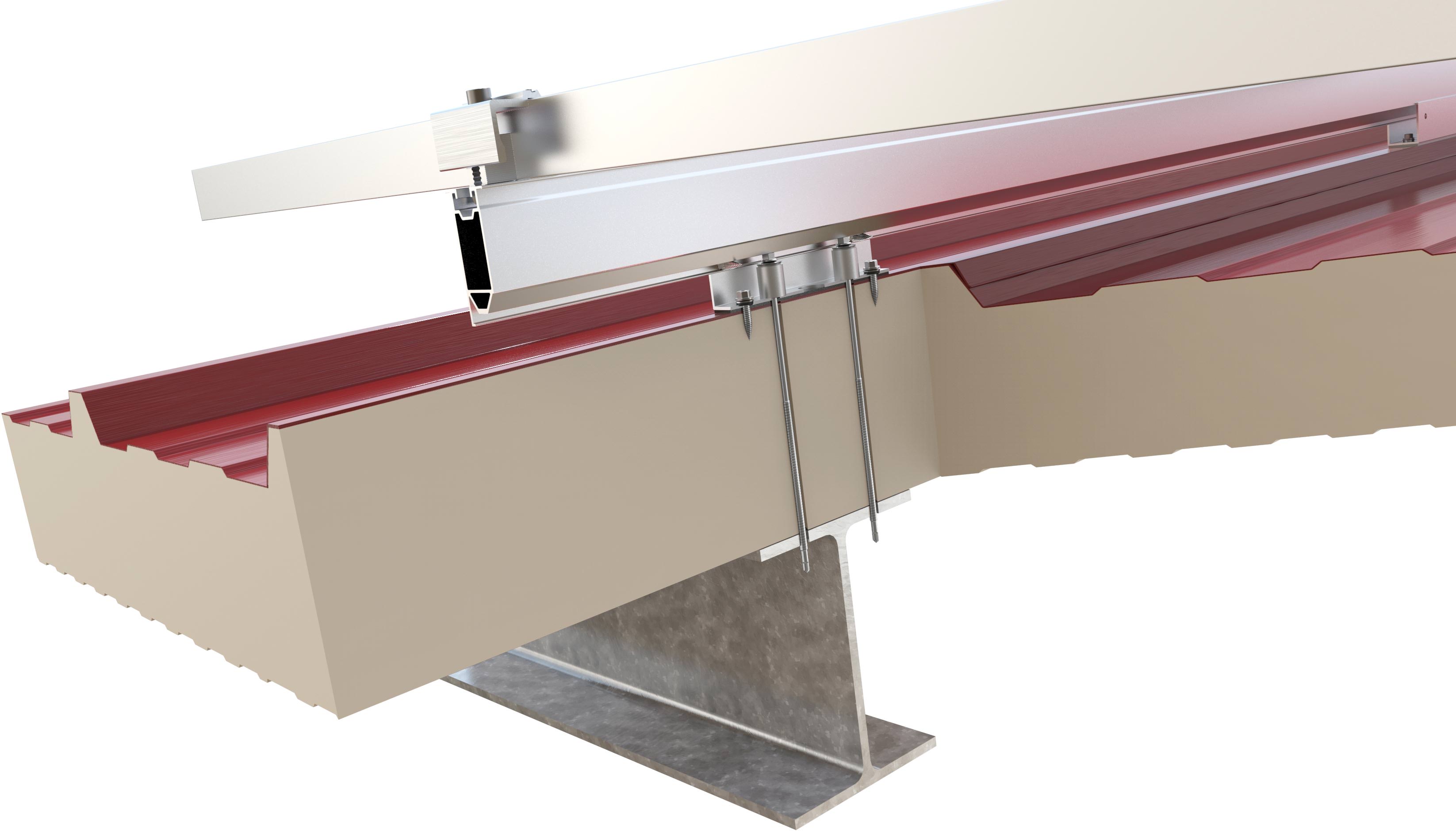

Alternativ können die Module auf den KS1000 RW-Elementen bei allen Dämmkernvarianten auch mittels EJOT-Solarbefestigern installiert werden. Die Verschraubung erfolgt in die Unterkonstruktion, so dass die Sandwichpaneele dadurch statisch nicht weiter belastet werden:

Bild © Aerocompact Europe GmbH

Die Solarbefestiger sind für Stahl- sowie Holzunterkonstruktionen erhältlich und ermöglichen ein schnelles Nachrüsten von Dächern ohne den Einsatz von Spezialwerkzeug bei der Montage. Durch die Verbindung direkt in die Unterkonstruktion und die Verwendung bewährter Dichtsysteme gilt die Konstruktion als besonders sicher.

Schnee- und Windlasten effizient ableiten

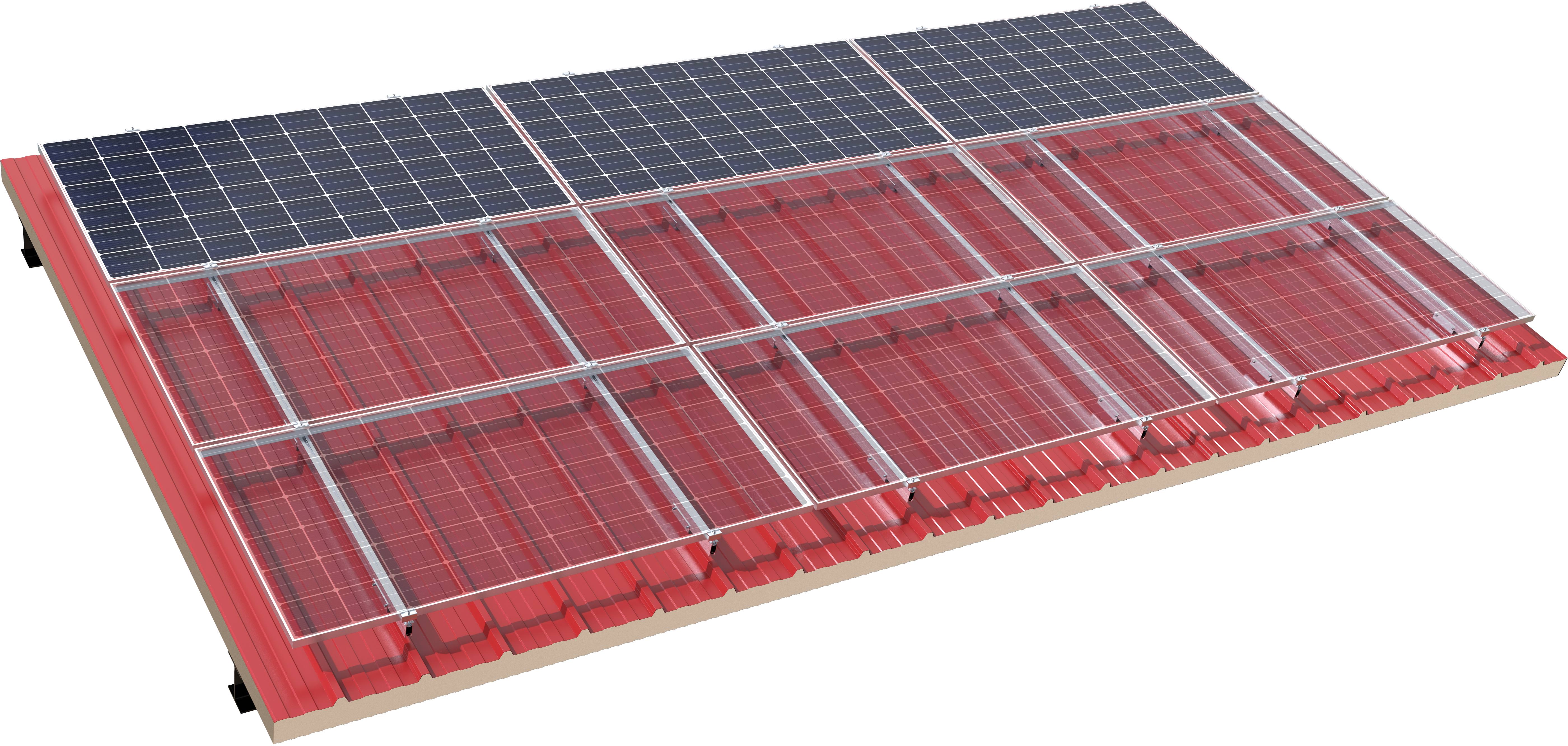

Für die Erzeugung einer statischen Entlastung der Paneele eignet sich der Einbau des TR74-Systems von Aerocompact auf dem KS1000 RW mit einer Kerndicke von 25 bis 120 mm. Die Unterkonstruktion für PV-Anlagen auf Metalldächern leitet selbst hohe Schnee- und Windlasten über ihre selbsttragenden Langschienen ab und beugt somit einer Überlastung der Sandwichpaneele vor:

Bild © Aerocompact Europe GmbH

Durch selbstschneidende Schrauben ist die Montage äußerst effizient, insbesondere bei gemeinsamer Montage mit den Paneelen. Das klar strukturierte Konzept des Systems ist leicht verständlich und hilft beim Vermeiden von Installationsfehlern.

Weitere Informationen zum KS1000 RW Sandwichpaneel und zur Montage von PV-Elementen können per E-Mail an Kingspan, per E-Mail an Schletter Solar bzw. per E-Mail an Aerocompact angefordert werden.
