Kostenfreie Planungsunterlagen nach Eurocode 3 für typisierte Stahlhallen

(23.6.2014) Von Bauforumstahl gab es bislang vollständig ausgearbeitete Planungsun­terlagen für eine Pultdachhalle als Musterstatik sowie statisch geprüfte Planungsun­terlagen für 18 leichte Satteldachhallen - und zwar kostenfrei. Sie umfassen ...

• die baustatischen Nachweise für das Tragwerk und die Fundamente,
• Leitdetails für den Dach- und Wandbereich sowie
• alle notwendigen Werkstattzeichnungen und Richtdetails.

Mit Einführung der Eurocodes zum 1.7.2012 ist die typengeprüfte Statik in Ausnahme­fällen noch bis zum 30.6.2014 gültig, wenn auf dieser Basis ein Bauvorhaben geplant und genehmigt wurde. Das gesamte Planungspaket wird jetzt aber sukzessive auf die neuen Normen des Eurocodes umgestellt und steht als Musterstatik wieder kostenfrei zur Verfügung. Ergänzend gibt es diverse Arbeitshilfen zum Korrosionsschutz, Brand­schutz und vielen anderen planungsrelevanten Details des Hallenbaus.

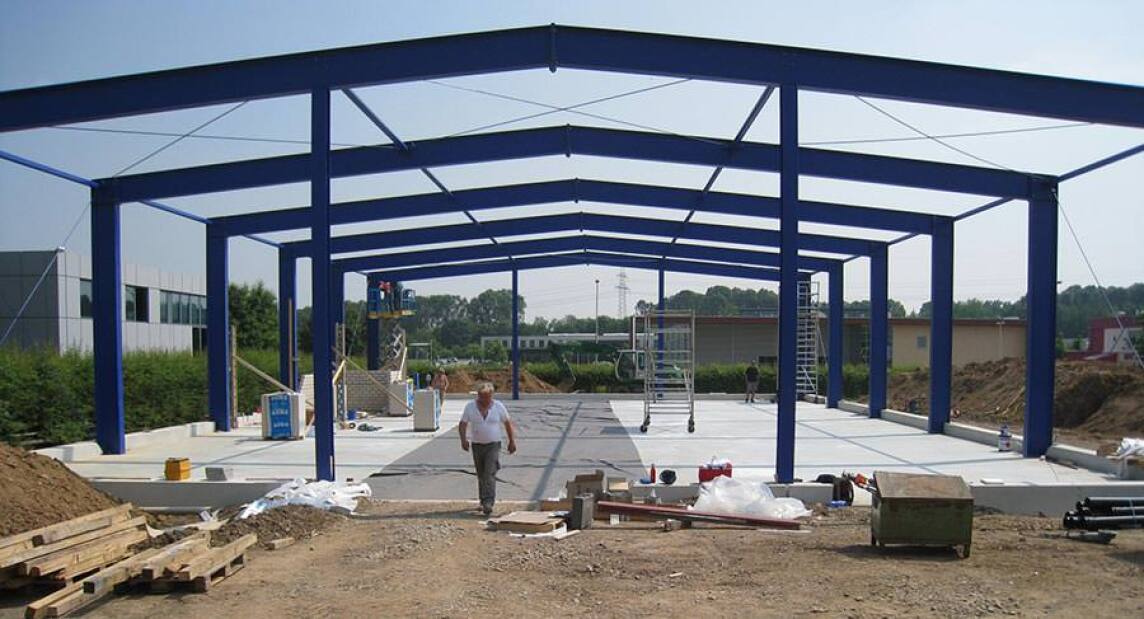

Errichtung einer typisierten Halle in Würselen © Kerschgens (Bild vergrößern)

Die Musterhallen werden bemessen ...

• für drei Spannweiten (12, 15 und 20 m)
• mit drei unterschiedlichen Schneelasten (0,75, 1,20 und 2,00 kN/m²) sowie
• in zwei statischen Systemen - dem klassischen Zweigelenkrahmen und dem Zweigelenkrahmen mit eingespannten Stützenstielen.

Die Ausdehnung der Hallen in Längsrichtung beträgt 60 m, der Rahmenabstand 6 m. Aus statischer Sicht sind Hallenlängen bis 100 m problemlos - d.h. ohne zusätzliche Dehnungsfugen - ausführbar. Bei der Haupttragkonstruktion kommen ausschließlich warmgewalzte Stahlprofile zur Anwendung. Zu Wandkonstruktionen liegen entspre­chende Richtdetails für Sandwich- und Kassettenelemente wie auch für Porenbeton vor.

Die Hallen eignen sich für nahezu alle Nutzungen:

• Sie können wärmegedämmt oder ungedämmt ausgeführt werden.
• Die Statik berücksichtigt auch die Nachrüstung für einen 3,2-t-Kran.
• Photovoltaikelemente können auf dem Dach der Standardhallen montiert werden, wenn ihr zusätzliches Gewicht (maximal 25 kg/m²) über eventuelle Schneelastreserven kompensierbar ist.
• Auch der Dachaufbau lässt sich verändern, sofern die in der Musterstatik veranschlagten Lasten nicht überschritten werden.

Auf Basis der Musterstatik können Bauherren ebenso wie früher mit der Typenstatik erste Kostenangebote einholen. Mit Bauteillisten und Massenauszügen für das Stahl­tragwerk lassen sich Lieferpreise vom Stahlhandel kalkulieren, zu Fertigung und Mon­tage können die Mitgliedsfirmen des Deutschen Stahlbau-Verbandes DSTV Auskunft geben.

Brandschutz einfach gelöst

Der Brandschutz kann bei den typisierten Hallen nach der Industriebaurichtlinie nach­gewiesen werden. Für normale Lager- und Produktionshallen werden danach keine An­forderungen an den baulichen Brandschutz für die tragende und aussteifende Kon­struktion gestellt (F0).

Das gesamte Planungspaket ist als Musterstatik kostenfrei downloadbar unter bauforumstahl.de > Planungsgrundlagen > Stahlhallen - Musterstatik nach Euro­code

Übrigens: Zu Ausführung und Planung von Industriehallen bietet Bauforumstahl im Rahmen der Veranstaltungsreihe „iforum Industriebau - Stahlhallen im Industrie- und Gewerbebau“ regelmäßig kostenfreie Veranstaltungen an - siehe bauforumstahl.de > Veranstaltungen.
