Online-Rinnenberechnungsprogramm von Grömo

(1.10.2018) Auf Basis der DIN 1986-100 sowie der DIN EN 12056-3 hat Grömo ein  Regenrinnenberechnungsprogramm online gestellt. Es bietet Planern und Handwerkern die Möglichkeit, durch die Eingabe verschiedener Parameter Rinnen- und Ablaufrohrgröße ohne viel Aufwand auslegen zu können und eine erste Einschätzung des Materialbedarfs zu erhalten. Für die Nutzung des Online-Tools ist zwar eine Registrierung erforderlich; der Zugang wird aber auch außerhalb üblicher Bürozeiten freigeschaltet:


rinnenberechnung.de

Berechnen lassen sich vorgehängte halbrunde und kastenförmige Rinnen. Das Programm fragt alle relevanten Einflussgrößen ab und stellt das Ergebnis der Berechnung übersichtlich dar. Der Bedarf wird inklusive der Abläufe und Fallrohre angegeben, den Anschluss an die Grundleitung muss der Gebäudeplaner projektieren.

Die Rinnenberechnung startet mit der Eingabe der Projektdaten: Angaben zu Planer, Bauvorhaben oder Auftraggeber sind möglich, so dass nach diesen später in der Projektdatenbank gefiltert werden kann. Anschließend ist die relevante Regenspende gemäß Kostra-Atlas auszuwählen oder manuell festzulegen. Nach Definition des Abflusswerts C sowie des Sicherheitsfaktors errechnet das Programm den Regenabfluss, der der weiteren Auslegung von Rinne und Rohr zugrunde liegt.

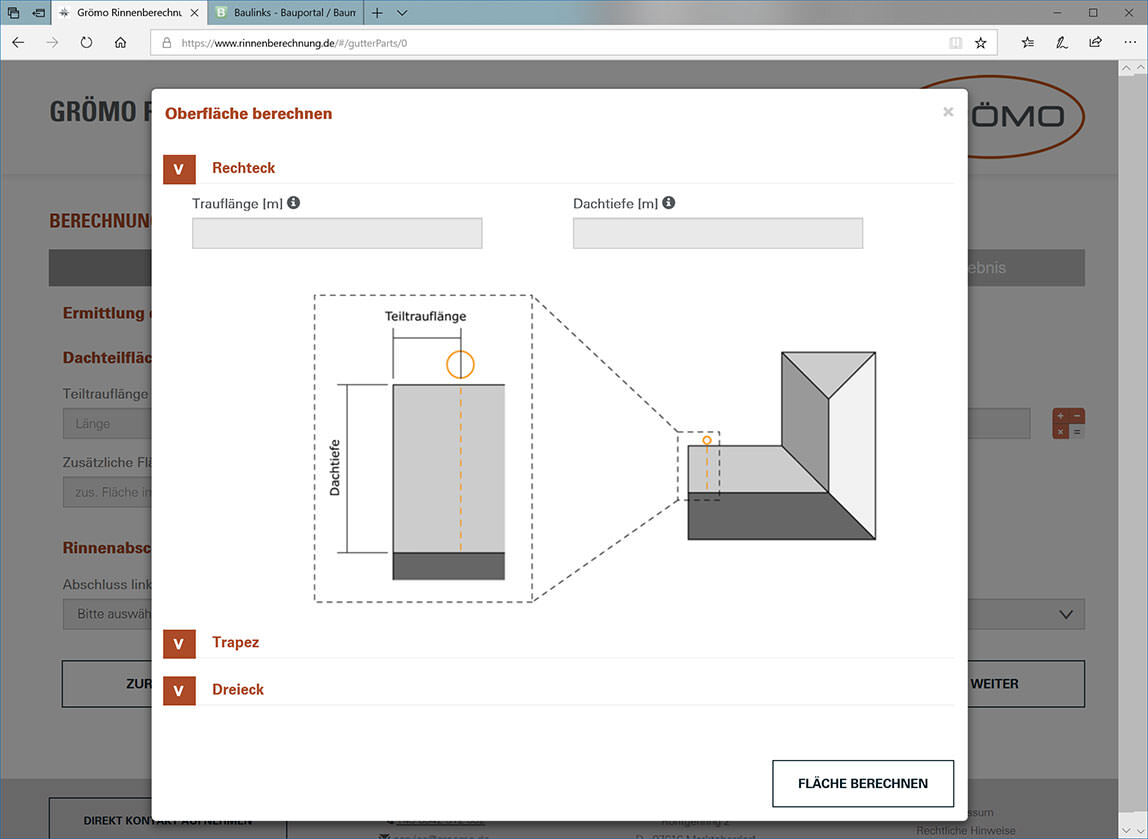

Die Auswahl von Rinnentyp und Material folgen. Im letzten Schritt trägt der Nutzer die Länge der Teilstrecken, die Größe der zu entwässernden Dachfläche sowie die Art des Abschlusses ein.

Ergebnis ist ein Entwässerungskonzept, das den benötigten Rinnenquerschnitt sowie die erforderlichen Nenngrößen und Dimensionen der verschiedenen Ablaufmöglichkeiten in einer Tabelle sowie in einer fotorealistischen Darstellung ausgibt. Zusätzlich erhält der Nutzer eine Aufstellung des Materialbedarfs inklusive der Abläufe und Fallrohre angezeigt.
Die Zusammenstellung kann gedruckt und das Projekt gespeichert werden.
