Isover Ultimate dämmt Hochhaus „Orbit” von MVRDV
(28.1.2024) Im Mannheimer Stadtteil Franklin entsteht derzeit ein O-förmiges Hochhaus nach dem Entwurf des Architekturbüros MVRDV. Der Hochpunkt „Orbit” ist eine von vier architektonischen Landmarken und umfasst 15 Geschosse, 135 Wohnungen und eine Aussichtsterrasse in der Mitte des Gebäudes. Die Außenwände werden als vorgehängte hinterlüftete Fassade (VHF) ausgeführt. Für den Wärme-, Brand- und Schallschutz wird eine 160 mm starke Dämmung aus Isover Ultimate FSP-034 eingebaut.
Für Franklin-Mitte hat MVRDV vier Hochpunkte in Form von Buchstaben in verschiedenen Farben entwickelt. Gelesen ergeben die Buchstaben das Wort HOME als Symbol für die Verbundenheit Mannheims mit der amerikanischen Geschichte und als Willkommensgruß an alle, die in dem Stadtteil ein Zuhause finden wollen. „Orbit” soll noch in 2025 fertiggestellt werden.
4.300 m² Fassadenfläche
Das Gebäude ist 50 m hoch und hat eine Fassadenfläche von 4.300 m², die als vorgehängte hinterlüftete Fassade (VHF) mit einem Hinterlüftungsquerschnitt von 130 mm ausgeführt wird. Die Fassade wird mit über 500.000 maßgefertigten, kobaltblauen Klinkern verkleidet, welche mit Profilschienen mörtelfrei befestigt werden. Verantwortlich für die Fassadenarbeiten ist die Metall- und Stahlbau Scholl GmbH aus Tholey, die im Mai 2023 mit den Arbeiten begonnen hat.
160 mm Isover Ultimate

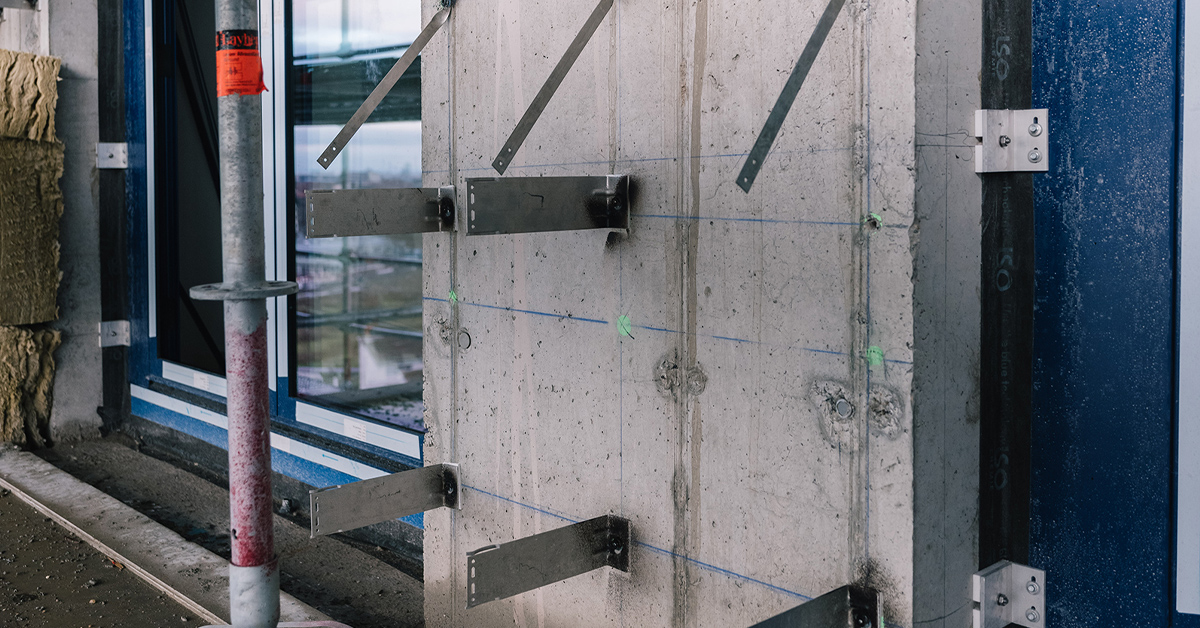

Zunächst wurde die Unterkonstruktion an den Gebäudeaußenwänden des Stahlbetonbaukörpers befestigt. Dazu wurden Wandkonsolen aus Edelstahl und Aluminium in der Gebäudewand verankert.
Insgesamt werden an der Fassade ca. 12.000 Konsolen eingesetzt. Anschließend werden die 160 mm dicken Fassadendämmplatten Isover Ultimate FSP-034 dicht gestoßen und im Verband verlegt. Isover Ultimate ist nichtbrennbar nach Euroklasse A1 und hat einen Schmelzpunkt von >1.000°C. Die verwendeten Platten besitzen eine hohe Elastizität und Formstabilität. Sie weisen eine gleich gute Schallabsorption wie herkömmliche Steinwolle bei 50% geringerer Rohdichte auf. Der erreichte Strömungswiderstand beträgt 10 kPa. Alle zwei Geschosse werden im unteren Bereich der Fenster horizontale Brandsperren aus gekantetem und angepasstem Stahlblech installiert.

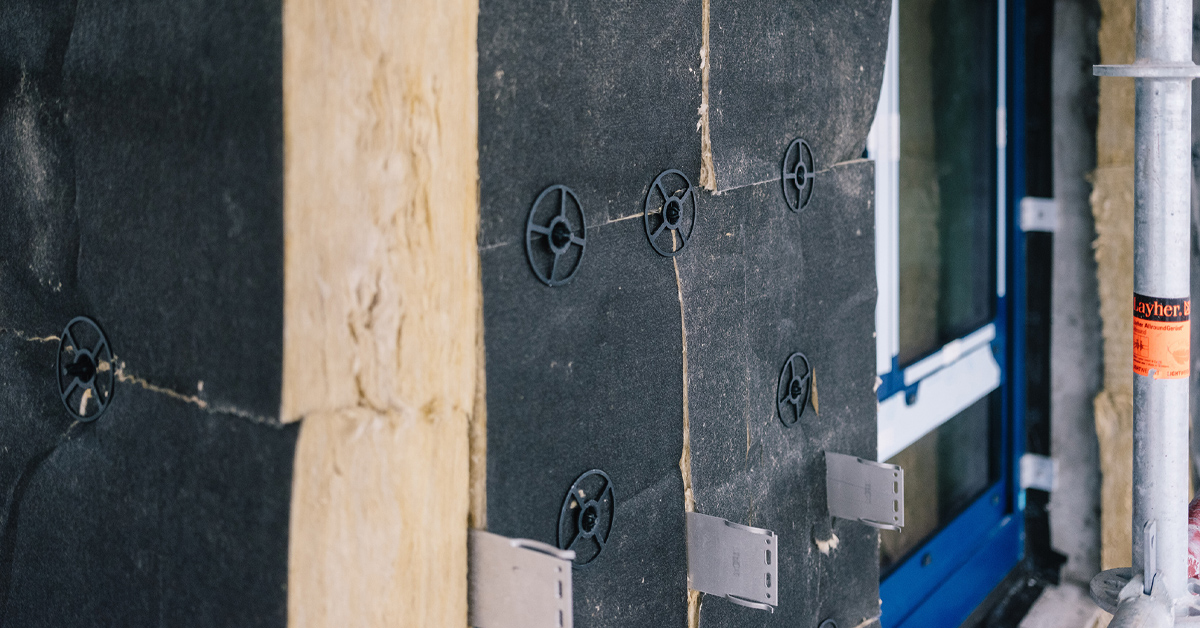

Vor der Montage der Tragprofile an den Wandkonsolen werden die Fassadendämmplatten mit je 5 Isover Kontur DH Dämmstoffhaltern pro m² befestigt.
Im Dämmstoff integrierte Frischluftkanäle
In die Dämmung der Fenster- und Balkonlaibungen mit 60 mm Ultimate Dämmplatten integrieren die Fassadenspezialisten spezielle Lüftungskanäle, die eine Frischluftzufuhr auch bei geschlossenem Fenster ermöglichen. Das Lüftungssystem wird an mindestens zwei Fenstern oder einem Balkon und einem Fenster pro Wohnung installiert. Insgesamt hat „Orbit” 377 Fensterlaibungen - in jeder zweiten ist ein Lüftungsgitter zu sehen, hinter dem sich ein Lüftungskanal befindet. Dasselbe gilt für die Balkonlaibungen.
Puzzle aus 500.000 Klinkern
An den Tragprofilen sind Aluminiumprofilschienen als Tragelemente für die Ziegel montiert. Die Schienen sind gewalzt und optimal auf die Klinker abgestimmt. „Insgesamt verarbeiten wir mehr als 500.000 gebrannte und konfektionierte Klinker in 9 bis 24 cm Länge und 5 cm Höhe, die nach einem detaillierten Ausführungsplan wie ein riesiges Puzzle verlegt werden. Für die Farbgestaltung der Fassade ist es wichtig, die kobaltblauen Ziegel gleichzeitig von verschiedenen Paletten zu verarbeiten, um mögliche Farbunterschiede zu vermeiden und fließende Übergänge zu erzielen”, erklärt Andreas Caryot.

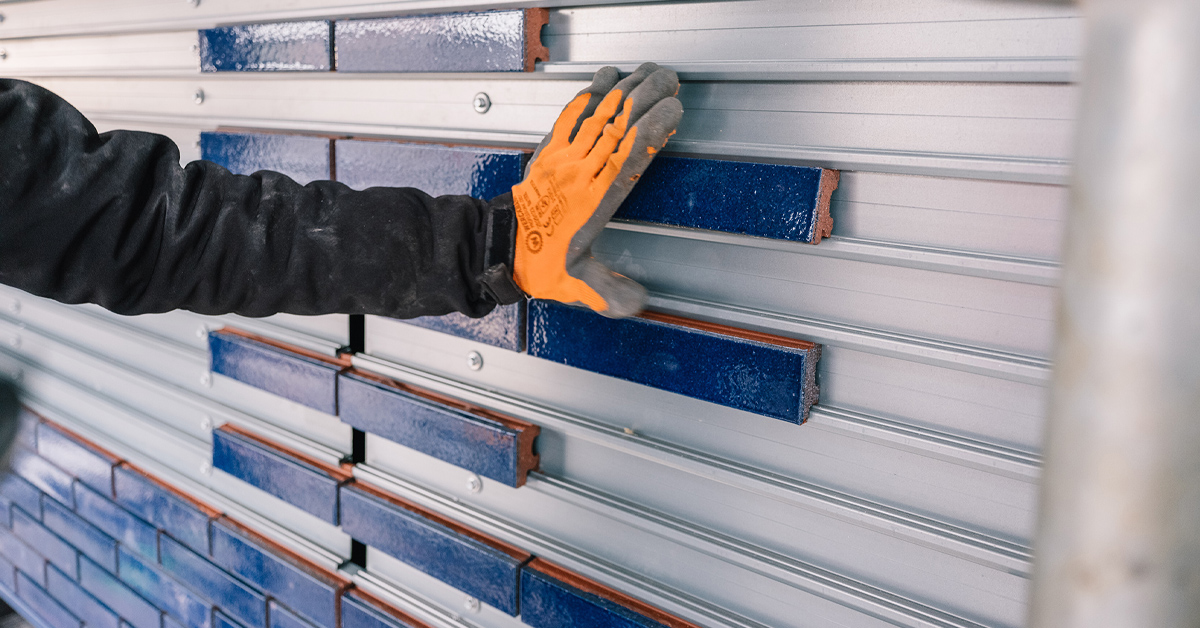

Die mit einer Steckverbindung versehenen Klinker werden von Hand in die Profilschienen eingeklickt und mit einem Gummihammer festgeklopft. Anschließend werden die Steine mit Zement verfugt.
Bautafel
- Bauherr: RVI GmbH
- Planung: MVRDV Architects
- Fassadenarbeiten: Metall- und Stahlbau Scholl GmbH
- Beratung Dämmstoff: Timo Alles (Saint-Gobain Isover G+H AG)
Weitere Informationen können per E-Mail an SAINT-GOBAIN Isover angefordert werden.
