Durchgängige PV-Planung mit Elec Calc Solar Software

(08.06.2026) Mit Elec Calc Solar lassen sich Photovoltaikanlagen durchgängig von der DC-Auslegung bis zum Mittelspannungsanschluss in einer einzigen Softwareumgebung planen. Die Lösung soll PV-Design und elektrotechnische Gesamtplanung vereinen und Mehrfacheingaben, Inkonsistenzen sowie den Abstimmungsaufwand zwischen verschiedenen Planungstools reduzieren.

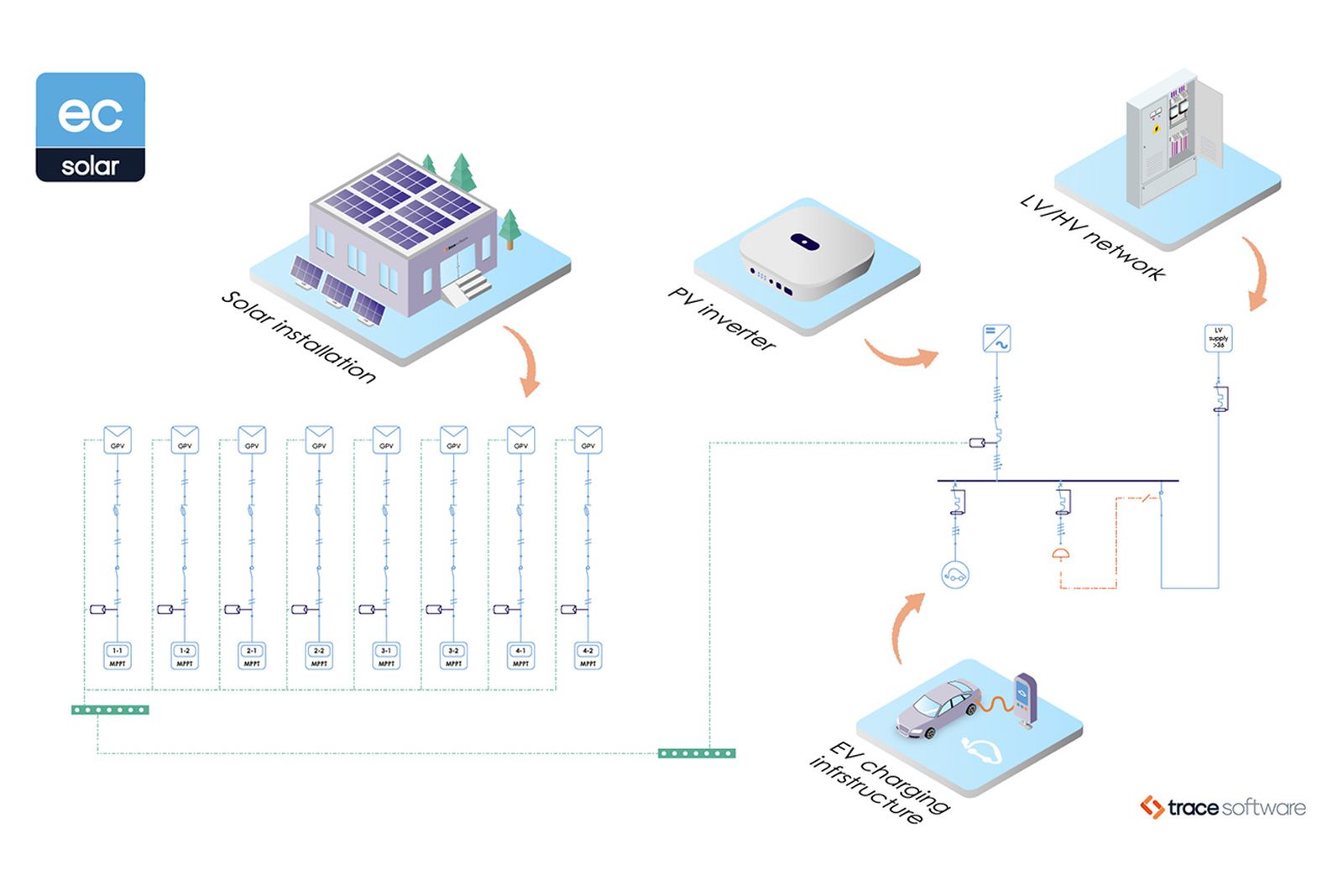

Vom PV-Modul bis zur Ladeinfrastruktur - ein durchgängiges Dimensionierungstool (Bild: Trace Software / Foto: Max Farez)

Die Software unterstützt die elektrotechnische Auslegung von der DC-Seite bis zum Anschluss an das Nieder- oder Mittelspannungsnetz und berücksichtigt dabei relevante Normen wie DIN VDE 0100-712, IEC 60364-7-712, IEC 61936-1 und IEC 60909.

Planung über alle Spannungsebenen

Die Software deckt die komplette elektrotechnische Planung eines PV-Projekts ab. Auf der DC-Seite umfasst dies die Auslegung von Strings, MPPT-Eingängen und Wechselrichtern sowie die Dimensionierung von Leitungen und Schutzkomponenten. Für die AC-Niederspannung lassen sich Verteilungen, Schutzgeräte und Verbraucher, beispielsweise Ladeinfrastruktur oder Eigenverbrauchssysteme integrieren.

Darüber hinaus unterstützt die Lösung die Netzintegration inklusive Lastflussberechnungen, Spannungsfall- und Kurzschlussanalysen sowie die Anbindung an Mittelspannungsnetze über Transformatoren. Änderungen innerhalb des Modells werden automatisch in allen Berechnungen berücksichtigt.

Flexible Modellierung und automatische Nachweise

Elec Calc Solar erlaubt die freie Modellierung unterschiedlicher Anlagenstrukturen. Die Projektstruktur kann entsprechend der tatsächlichen Ausführung abgebildet werden. Normative Anforderungen werden während des gesamten Planungsprozesses kontinuierlich überprüft. Thermische Überlastungen, unzureichend dimensionierte Schutzorgane oder unzulässige Spannungsfälle werden unmittelbar erkannt. Berechnungsberichte, Stromlaufpläne und Stücklisten lassen sich automatisiert erstellen.

Integration bestehender PV-Planungen

Die Software greift auf eine Datenbank mit mehr als 12.000 Komponenten zurück, darunter PV-Module, Wechselrichter und Schutzgeräte. Zudem können bestehende PV-Planungen aus archelios PRO übernommen und ohne erneute Dateneingabe in eine vollständige elektrotechnische Planung überführt werden.

Weitere Informationen können per E-Mail an Trace Software angefordert werden.
