ZZ-Manschetten für Rohrabschottungen R90/R120
(3.3.2005) Seit Februar 2005 bietet die zur Firmengruppe Zapp & Zimmermann gehörige
Brandschutztechnik ZZ GmbH zwei neue Manschettensysteme für die Herstellung von
bauaufsichtlich zugelassenen R90 / R120 Rohrabschottungen an. Das bereits
bestehende Produktsortiment von Brandschutzsteinen, Brandschutzstopfen,
Brandschutzmasse/

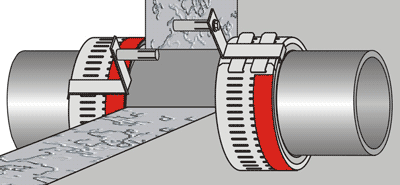

Die ZZ-Manschetten Typ ES und Typ AS bestehen aus einer Blechmanschette mit eingelegtem intumeszierenden Material und dürfen sowohl in Massivwänden und -decken als auch in leichten Trennwänden eingebaut werden. Die ZZ-Manschette Typ ES wird in die Bauteilöffnung eingemörtelt, die ZZ-Manschette Typ AS (siehe Bild) wird nachträglich auf die Bauteilöffnung aufgesetzt und mit Montagehaken fixiert. Abgeschottet werden dürfen gemäß DIBt-Zulassung-Nr.: Z-19.17-1659:
- Rohrleitungssysteme für nichtbrennbare Flüssigkeiten und Gase sowie Rohrpostleitungen (Fahrrohre) und Staubsaugleitungen
- Thermoplastische Rohre aus PVC-U, PVC-HI, PVC-C, PP, PE-HD, LDPE, ABS, ASA, PE-X, PB, Kunststoffverbundrohre und mineralfaserverstärkte Kunststoffrohre
Körperschalldämmung liegt jeder Verpackungseinheit ein PE-Streifen bei, der zwischen der ZZ-Manschette und dem Rohr montiert werden kann. Details zu möglichen Rohraußendurchmessern und Manschettenabmessungen können der Tabelle entnommen werden:
|
Rohr- außen- Ø |
Man- schetten- höhe |
ZZ-Manschetten E/A ohne Schallschutz |
ZZ-Manschetten ES / AS mit Schallschutz |
||
| Dicke | Aussen-Ø | Dicke | Aussen-Ø | ||
| 32 | 75 | 6,5 | 45 | 11,50 | 55 |
| 40 | 75 | 6,5 | 53 | 11,50 | 63 |
| 50 | 75 | 6,5 | 63 | 11,50 | 73 |
| 63 | 75 | 6,5 | 76 | 11,50 | 86 |
| 75 | 75 | 6,5 | 88 | 11,50 | 98 |
| 90 | 75 | 6,5 | 103 | 11,50 | 113 |
| 110 | 75 | 6,5 | 123 | 11,50 | 133 |
| 125 | 75 | 12,5 | 150 | 17,50 | 160 |
| 140 | 75 | 12,5 | 165 | 17,50 | 175 |
| 160 | 75 | 12,5 | 185 | 17,50 | 195 |
