Verdeckte Eckzargen-Befestigung für Sichtmauerwerk und Beton weiterentwickelt

(16.11.2012) Um Eckzargen in Sichtmauerwerk oder Sichtbetonwänden optisch ansprechend zu montieren, sind verdeckte Verschraubungen durch den Falz eine ideale Befestigungsvariante. Novoferm hat diese so genannte Falz-Schraubmontage jetzt weiterentwickelt. Wichtigster Vorteil: Die Eckzargen für zahlreiche Feuer- und Rauchschutztüren, Mehrzweck- und Sicherheitstüren sind nicht nur für die Hinterfüllung mit Mörtel, sondern auch für die Hinterfüllung mit Mineralwolle-Formteilen und Novoferm-Brandschutzschaum zugelassen. Das spart in mehrfacher Hinsicht Montagezeit und senkt dadurch die Montagekosten.

Ganz gleich, ob die Zarge mit Bodeneinstand zu montieren ist oder der Estrich bereits eingebracht wurde - die Novoferm-Eckzarge lässt sich in beiden Fällen nutzen, denn sie kann direkt auf der Baustelle gekürzt werden. Dafür ist etwa 70 mm oberhalb der Oberkante Fertigfußboden (OKFF) an beiden Zargenlängsteilen je ein zusätzlicher Befestigungspunkt vorgesehen. So ist die Zarge auch ohne Bodeneinstand fest verankert.

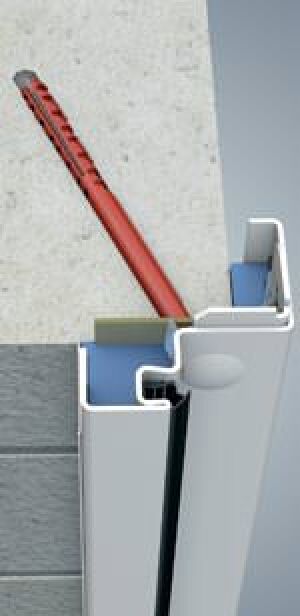

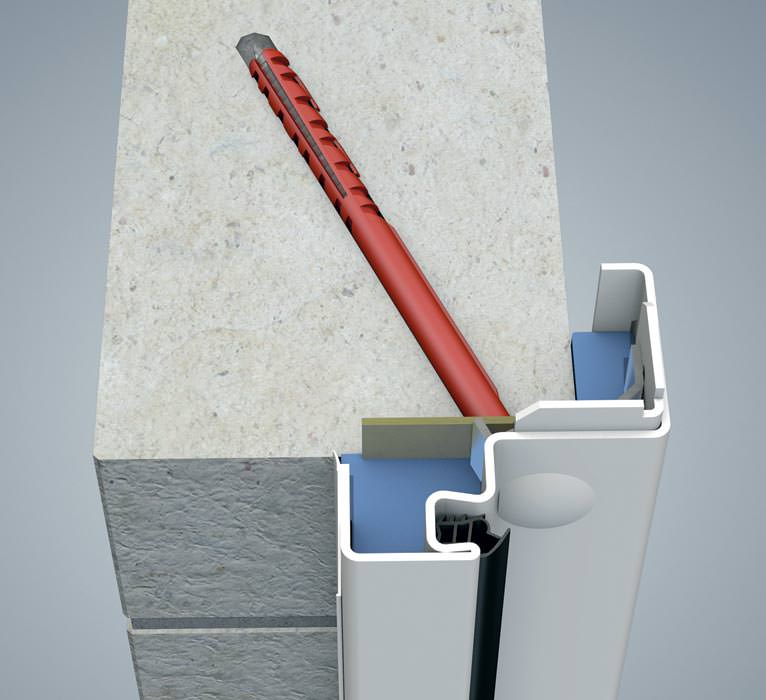

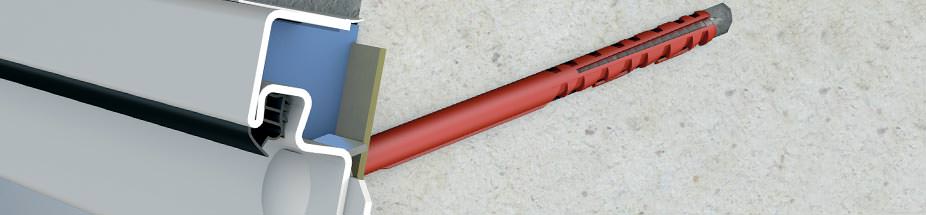

Flexibel zeigt sich die Novoferm-Eckzarge mit Falzverschraubung auch beim Ausrichten: Spezielle Distanz-Unterlegbleche sind Bestandteil der Montagesets. Damit lassen sich etwaige Toleranzen der Türöffnung ausgleichen, so dass sich die Zarge beim Anschrauben nicht verzieht. Zur exakten Bohrung der Befestigungslöcher circa im 25°-Winkel für die vorgeschriebenen 160 mm langen Dübel steht optional eine Bohrschablone zur Verfügung. Sie wird einfach im Falz angelegt. Die werkseitig vorgerichteten Schraublöcher sind abschließend mit überstreichbaren Abdeckkappen zu kaschieren – bei geschlossener Tür also so gut nicht zu sehen.

Hinterfüllung auch mit Mineralwolle und Brandschutzschaum

Bild vergrößern

Typischerweise sind diagonal verschraubte Eckzargen in Verbindung mit Sichtmauerwerk oder unverputzten Betonwänden mit Mörtel zu hinterfüllen. Der Zeitaufwand - insbesondere, wenn auch die Nebenarbeiten für das Säubern der Baustelle und Geräte gerechnet werden - ist allerdings erheblich. Werkseitig mit Mineralwolle hinterfüllte Zargen als Alternative dazu haben sich im Baustellenalltag bisher aber nicht etablieren können. Denn die tatsächlichen Toleranzen im Baurichtmaß der Türöffnungen lassen den Einsatz dieser Variante oft nicht zu. Hier setzt eine weitere Entwicklung von Novoferm an: Die wahlweise Hinterfüllung der Eckzargen mit Mineralwolle-Formteilen oder Novoferm-Brandschutzschaum - siehe u.a. Baulinks-Beiträge ...

Durch die Verwendung von Novoferm-Brandschutzschaum soll sich eine Reduzierung der Zargen-Hinterfüllzeiten um bis zu 50 Prozent ergeben - so lauten Erfahrungswerte von Fachhandwerkern, die bereits bei anderen Zargenprofilen von der Vermörtelung auf diese Hinterfüllungsvariante umgestiegen sind. Hinzu kommt gerade bei unverputzten Wänden der optische Gewinn.

Die neuen Novoferm-Eckzargen zur Falz-Schraubmontage mit der wahlweisen Hinterfüllung mit Mineralwolle-Formteilen, Novoferm-Brandschutzschaum und Vermörtelung sind vom DIBt bauaufsichtlich zugelassen für ...

Feuer- und Rauchschutztüren der Typen T30-1 N2/50 und T30-2 N22/50 sowie
die Mehrzweck- und WK2 (RC2)-Sicherheitstüren MZ53-1, MZ53-2, E-S5/53, E-S10/53,
jeweils bis Baurichtmaß 2500 x 2500 mm.

Weitere Informationen zur verdeckten Befestigung von Eckzargen können per E-Mail an Novoferm angefordert werden.
