Neuer Abgaswärmetauscher von Schräder wie ein handelsübliches Abgasrohr einbaubar

(8.7.2019; ISH-Bericht) Abgaswärmetauscher lohnen sich insbesondere für Betreiber von Wärmeerzeugern, die mit höheren Abgastemperaturen arbeiten. Dazu zählen häusliche und gewerbliche Heizkessel, aber auch Feuerungsanlagen für Produktionsprozesse. Mit dem TurbuFlexS hat Schräder jetzt für diese Zielgruppe einen neuen Abgaswärmetauscher vorgestellt, der sich sowohl für Neuanlagen als auch zur Nachrüstung eignet. In Frankfurt hat Schräder vor allem folgende Merkmale herausgestellt:

  • universelle Anwendbarkeit,
  • geringer Platzbedarf und
  • einfache Montage.

Charakteristisch für den TurbuFlexS sind spezielle Leitbleche innerhalb des Wärmetauschers. Das Abgas wird mit ihrer Hilfe optimal an einer Rohrschlange vorbeigeführt und erhitzt dabei das durch die Rohrschlange geleitete Wasser. Die im Inneren des Rohrschlangenhohlraums befindlichen, bimetallgeregelten Leitbleche lenken die heißen Abgase mehrfach um.

Das in der Rohrschlange erwärmte Wasser kann zur Anhebung der Kesselrücklauftemperatur oder direkt vom Verbraucher zur Warmwasserversorgung genutzt werden. Vorgesehen ist eine maximale Betriebstemperatur von 550° C.

Der Einbau des Abgaswärmetauschers erfolgt senkrecht, waagerecht oder schräg direkt hinter dem Feuerungsstutzen in einer Abgasstrecke mit großer Reinigungstür. Die Leitblecheinheit wird dabei über die Wartungsöffnung in die Rohrschlange eingehängt. Dabei lässt sich die Winkelvorspannung der Leitbleche zur Anpassung für unterschiedliche Temperaturanforderungen bereits voreinstellen.

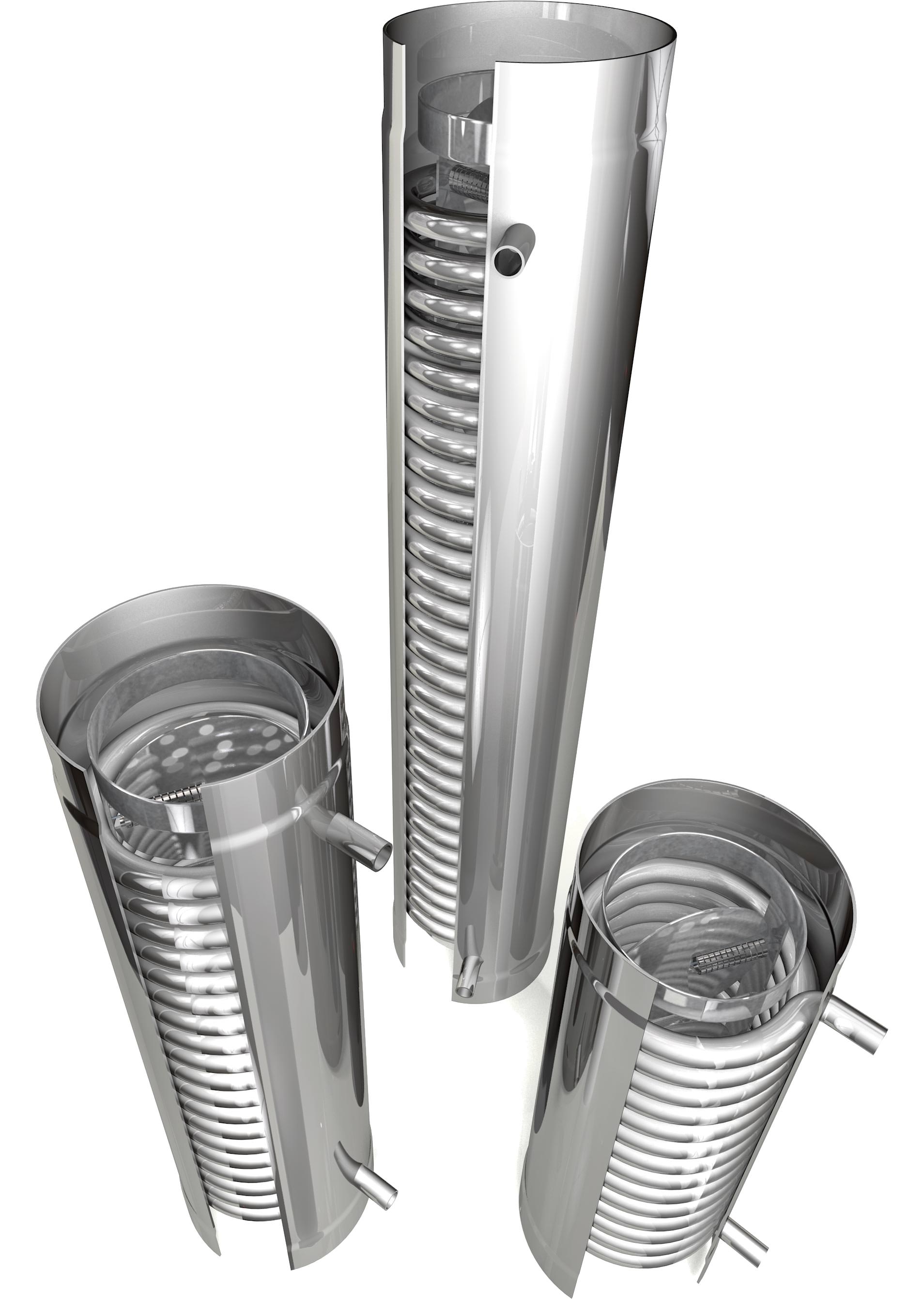

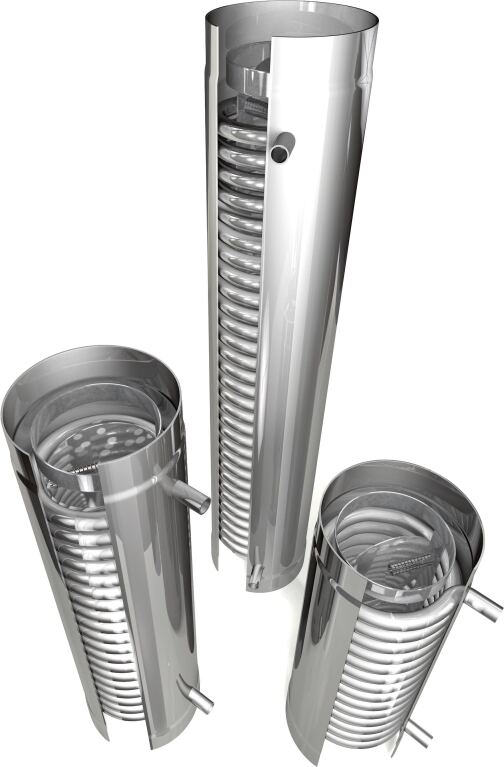

Der Abgaswärmetauscher TurbuFlexS ist in den drei Varianten 300, 600 und 900 (Länge des Rohrschlangen-Wärmetauschers) lieferbar. Die Komponente verfügt über ein DN 200 Edelstahl-Abgasrohr mit einer Materialstärke von 1,5 mm. Da der Rohreingang weit und der Rohrausgang eng ausgeführt ist, lässt sich der TurbuFlexS wie ein handelsübliches Abgasrohr einbauen. Falls gewünscht, können auch mehrere Wärmetauscher parallel oder in Reihe installiert werden. Die Auslegung der Anlage erfolgt objektspezifisch anhand der zu erwartenden Energiemenge, die dem Abgas entnommen werden soll.

Weitere Informationen zu Abgaswärmetauschern wie dem TurbuFlexS können per E-Mail an Schräder angefordert werden.
