Sporthallenklimatisierung á la Zehnder

(11.10.2023) In Belgershain zählt neben dem neugotischen Schloss und einigen mittelalterlichen Kirchen seit 2021 auch eine Sporthalle zu den bemerkenswerten Bauwerken. Da hier neben Schulsport auch der überwiegende Teil des Belgershainer Vereinssports stattfindet, waren die Anforderungen für Heizung und Beleuchtung hinsichtlich Ästhetik, Funktionalität und Ausstattung entsprechend hoch. Durch den Einsatz der Zehnder Deckenstrahlplatten ZFP mit integrierter LED-Beleuchtung konnten beide Anforderungen erfüllt werden.

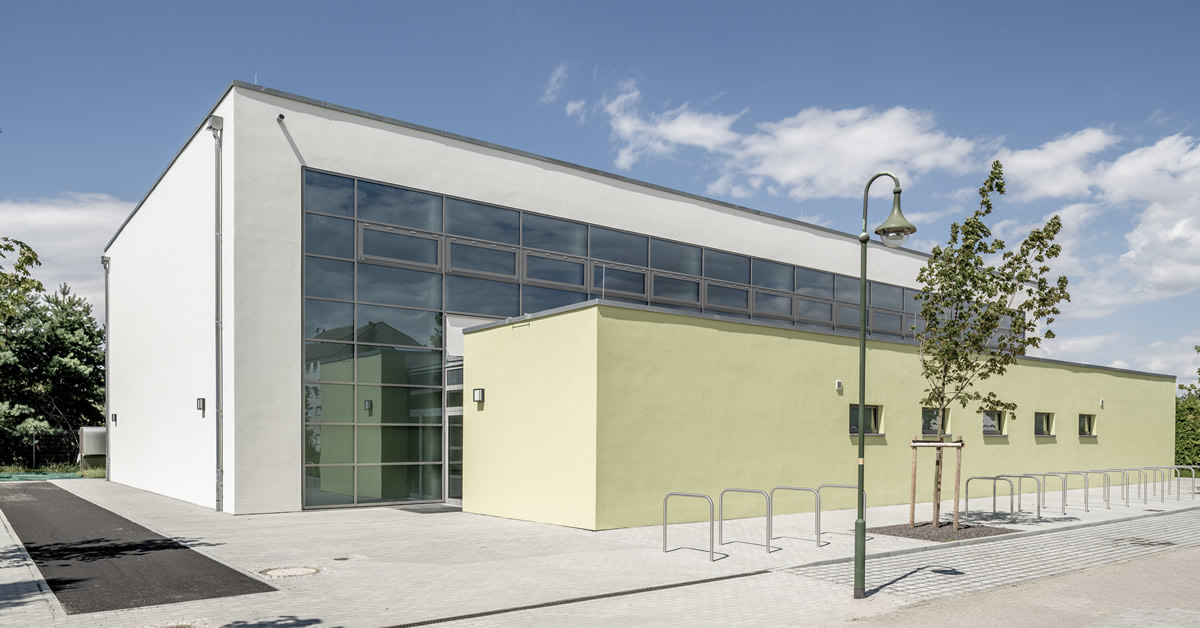

Beim Neubau der Turnhalle im sächsischen Belgershain war man auf der Suche nach einem behaglichen und energieeffizienten Heizsystem sowie einer effektiven Beleuchtung. (Foto: Zehnder Group Deutschland GmbH, Lahr)

Der Neubau der Turnhalle in Belgershain war gleich in mehrfacher Hinsicht ein „Mammutprojekt“, wie es Bürgermeister Thomas Hagenow formuliert. Das Bauprojekt mit Gesamtkosten von ca. 2,8 Mio. Euro ist einer der größten Investitionsschwerpunkte der Gemeinde. Darüber hinaus vergingen von der Vorplanung bis zur Fertigstellung fast sechs Jahre. In diesem Zeitraum sind mehrere Hallenanpassungen, die aufwändige Abstimmung innerhalb der Gemeinde sowie die Akquise von Fördermitteln erfolgt. Bei der neuen Turnhalle der Grundschule Belgershain, handelt es sich in der Tat um ein beeindruckendes Bauwerk mit ästhetischen Anspruch, das darüber hinaus auch gebäudetechnisch auf dem neuesten Stand gebracht werden musste. „Wenn man sich das alles vor Augen führt, ist es umso bemerkenswerter, dass es bei dieser schmalen Summe geblieben ist, zumal die Gesamtkosten auch die Erstellung der Freianlagen sowie den Abbruch der alten Turnhalle beinhalten“, freut sich der Bürgermeister. Auf das Wohlbefinden und den Komfort der Nutzer wurde bei der Konzeption der Halle besonders geachtet. „Wir haben uns intensiv mit den Sportlerinnen und Sportlern auseinandergesetzt und uns so gut wie möglich an deren Bedürfnissen orientiert“, sagt Architekt Christian Strauß. Neben den Anforderungen an die Beleuchtung der Sporthalle in den Abend- und Nachtstunden wurde auch ein Heizsystem in Anlehnung an vergleichbare Sportstätten im Bundesgebiet gesucht. „Wir haben uns im Vorfeld zahlreiche Turnhallen angesehen. Auf die Frage nach dem Heizsystem wurde uns mehrheitlich signalisiert, dass Deckenstrahlplatten hier ein bewährtes System sind und das hat uns letztendlich überzeugt“, so Christian Strauß.

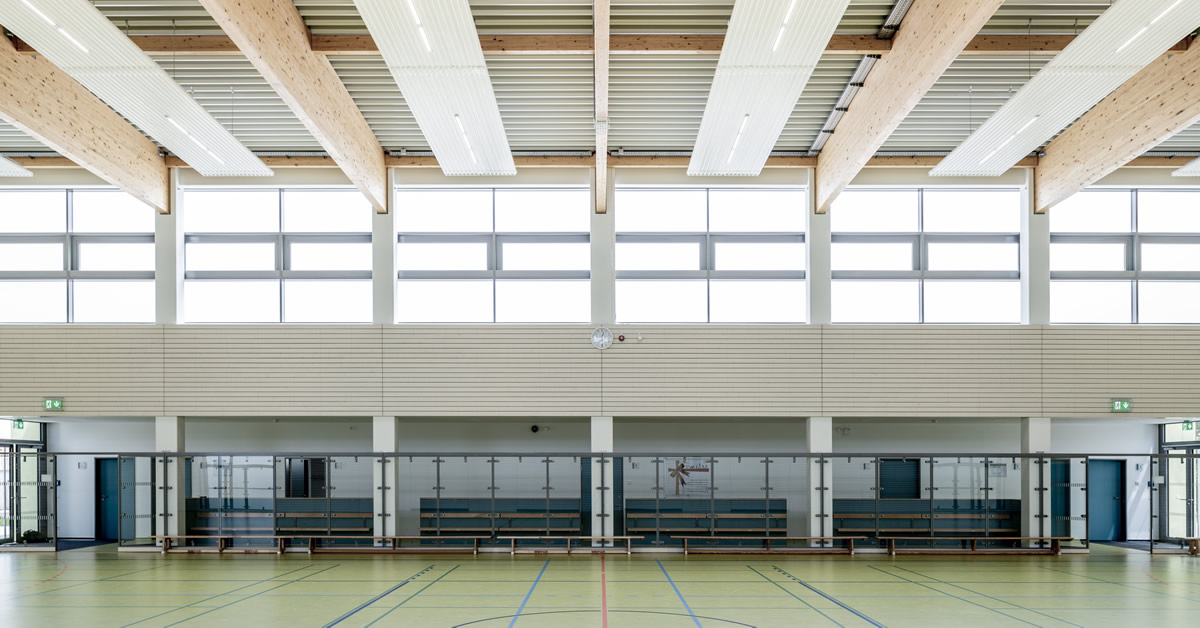

Deckenstrahlplatten Zehnder ZFP mit integirerten LED-Leuchten. (Foto: Zehnder Group Deutschland GmbH, Lahr)

Die leichten Deckenstrahlplatten Zehnder ZFP mit einer Strahlungseffizienz von bis zu 89% kamen zum Einsatz. Die Deckenstrahlplatten ließen sich nach dem Baukastenprinzip an die spezifischen Anforderungen anpassen und mit LED-Leuchten versehen.

Foto: Zehnder Group Deutschland GmbH, Lahr

Die Einbauleuchten sind schmal und konnten an die Deckenstrahlplatten geschraubt werden, wobei das ganze Deckensystem seine Ballwurfsicherheit behält. Die Lichtstärke der LEDs lässt sich entweder tageslichtabhängig oder manuell in den Stufen 50, 75 und 100% steuern.

Die Deckenstrahlplatten Zehnder ZFP werden mit warmen Wasser durchströmt und geben ihre Energie in Form von Infrarotstrahlung an die Umgebung ab. Sie wird aber erst durch den Kontakt mit dem menschlichen Körper oder mit Gegenständen im Raum als angenehme Wärme empfunden. Es muss nicht die gesamte Raumluft erwärmt werden, um dieses Wärmeempfinden zu erzeugen. Dadurch wird die Raumlufttemperatur um bis zu drei Kelvin niedriger gehalten als bei herkömmlichen Wärmeverteilsystemen, was eine erhebliche Senkung des Energieverbrauchs zur Folge hat. Durch die besonders kurze Reaktionszeit der Zehnder Deckenstrahlplatten ist zudem sichergestellt, dass die gewünschte Wärme sofort zur Verfügung steht. Darüber hinaus sind die Deckenstrahlplatten von Zehnder wartungsfrei und haben eine lange Lebensdauer.

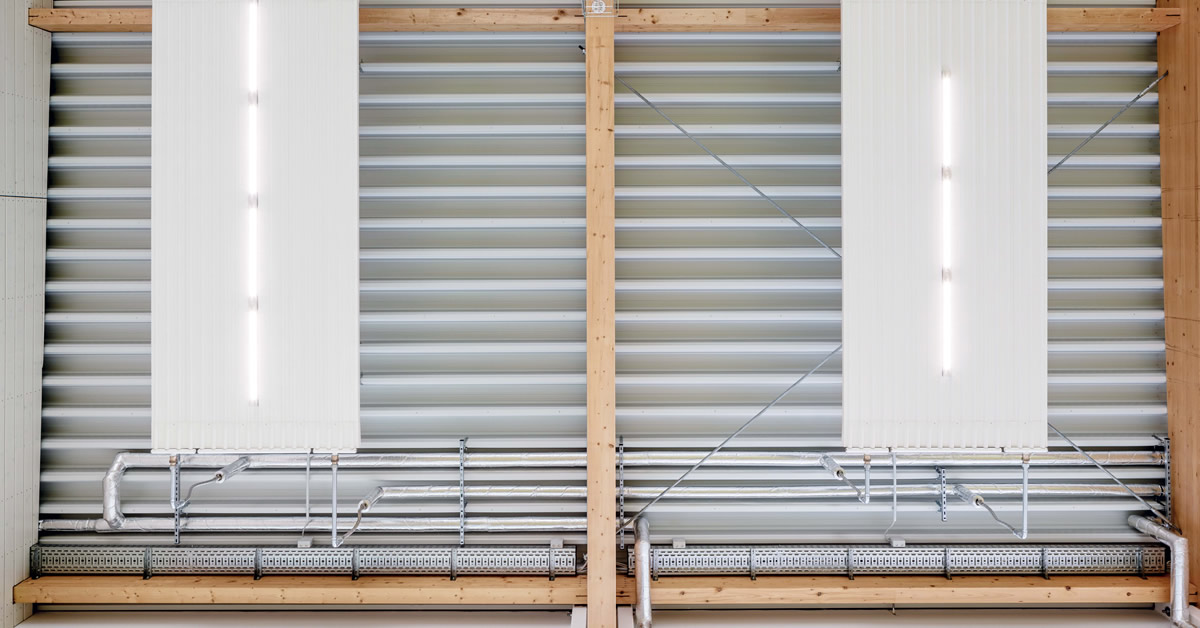

Die Montage, Befestigung und Installation der Deckenstrahlplatten Zehnder ZFP konnte dank des Klettsystems und des geringen Gewichts innerhalb weniger Tage von nur zwei Mann durchgeführt werden. Dass es sich Sportbälle auf dem Heizsystem „bequem machen", verhindern Abrollgitter an der Oberseite der Deckenstrahlplatten. Die  Ballwurfsicherheit ist nach DIN 18032-3 gegeben. In der Trapezfläche konnte der Vor- und Rücklauf der Heizungsanlage versteckt werden.

Eine 80 kW Gasheizungstherme in Kombination mit einer 31 kW Luftwärmepumpe versorgt die Sporthalle mit Wärme. Die Deckenstrahlplatten Zehnder ZFP werden mit einer Vorlauftemperatur von 70°C und einer Rücklauftemperatur von 50°C bei einer Raumtemperatur von 18°C betrieben.
