Normgerechter Überspannungsschutz in der Industrie mit DEHNventil ACI M

(12.4.2024) SPDs in der Niederspannungshauptverteilung (NSHV) von z.B. Industrieanlagen werden oft vor dem Leistungsschalter eingebaut und angeschlossen. Dies erfüllt zwar die Forderungen aus der DIN VDE 0100-534, stellt Planer und Schaltanlagenbauer aber vor Herausforderungen wie häufige Platzprobleme im Schaltschrank, eingeschränkte Montagemöglichkeiten sowie die oftmals nicht mögliche Einhaltung von 0,5 m Leitungslänge, wie durch die DIN VDE 0100-534 gefordert.

Darüber hinaus ist in vielen Industrien die Frage der Anlagenverfügbarkeit von übergeordneter Bedeutung. Dies gilt auch für den Ausfall von SPDs. Ein Wechsel des Überspannungsschutzes sollte daher so schnell und sicher wie möglich gestaltet werden.

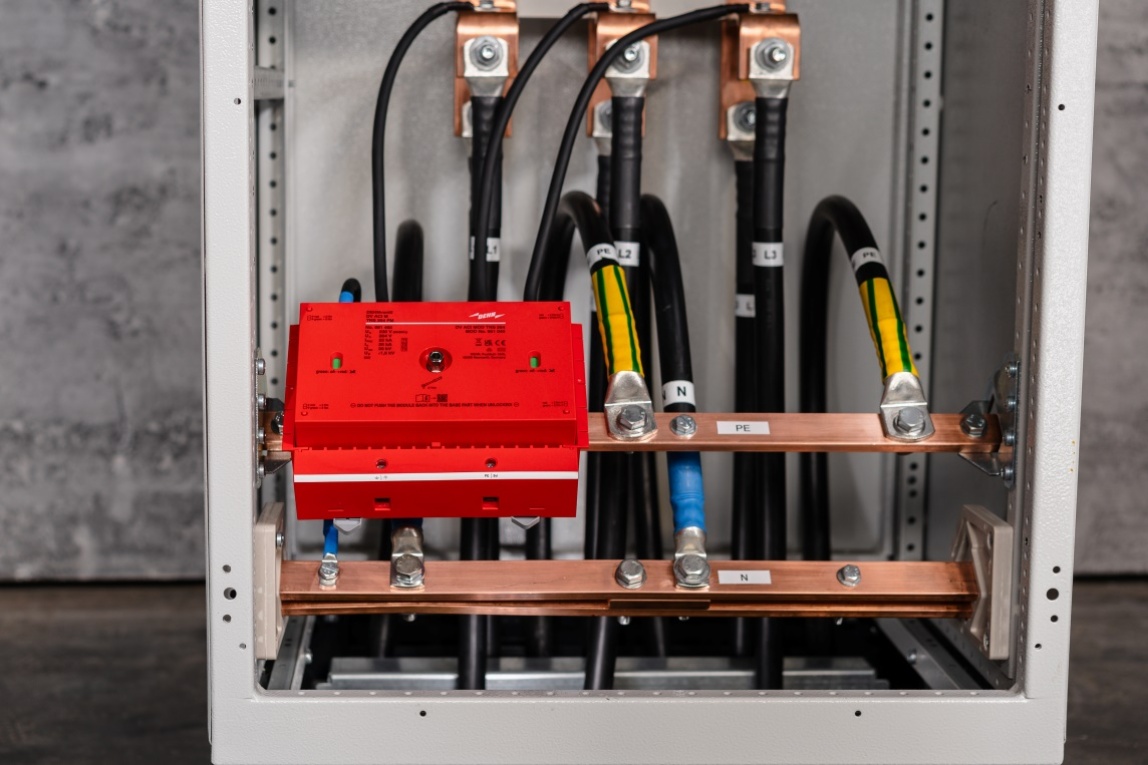

DEHNventil ACI M: Normgerechter Überspannungsschutz in der Industrie (Bild: Dehn)

Das neue DEHNventil ACI M TNS 264 FM ist ohne Vorsicherung einsetzbar. Die integrierte ACI-Einheit ersetzt und optimiert die vorgeschriebene Überstrom-Schutzeinrichtung. Das geringe Ausschaltintegral ist selektiv zu einer 35 A gG Sicherung, weitere Überstrom-Schutzeinrichtungen müssen nicht berücksichtigt werden.

Eine eigenständige mechanische Freischaltung am Lebensende stellt die Einhaltung der Überspannungskategorie IV nach DIN VDE 0100-443 von 6 kV (bei 230/400 V) sicher.

Durch die Konstruktion des Gehäuses und der Kontaktierung soll der Berührungsschutz in jeder Situation gegeben sein. Dies erlaubt einen Schutzmodultausch ohne Anlagenausfall. Das Schutzmodul ist flexibel seitlich oder frontal wechselbar. Führungen erleichtern das seitliche und frontale Einsetzen. Der Wechsel muss mittels isolierten Werkzeugs erfolgen. Nach dem Auslösen der Defektanzeige am Ende der Lebensdauer gestattet die integrierte eigenständige mechanische Freischaltung einen einfachen Austausch des gesamten Schutzmoduls.

Die vielfältigen Möglichkeiten der mechanischen Befestigung (Hutschiene, Montageplatte / Schaltschrankwand und Sammelschiene PE über M8 Schraube) des DEHNventil ACI M TNS 264 FM bei gleichzeitiger stoßstromgeprüfter Kontaktierung des PE-Anschlusses kommen dieser Forderung entgegen.

Die verwendete ACI-Technologie, die mit ihrer kurzschlussstrombegrenzenden Funkenstreckentechnologie sowohl im Normalbetrieb und am Lebensdauerende sehr kleine Ausschaltintegrale sicher stellt, soll den Anschluss des DEHNventil M ACI mit Anschlussquerschnitten von 16 mm² Cu, die erd- und kurzschlusssicher (Anschlussleitung nach VDE-Bauart NSGAFöU) verlegt sein müssen, ermöglichen.

Weitere Informationen können per E-Mail an Dehn SE angefordert werden.
