Erstes Türband, das per Induktion Energie und Signale überträgt
(23.2.2011; BAU-Bericht) Das Türband 4 inductio wurde von Dr. Hahn auf der BAU als das weltweit erste Energie und Signale übertragende Türband vorgestellt. Es soll Türbauern und Errichtern von sicherheitstechnischen Anlagen die Kabelführung an Türen und die Anbindung an Zutritts- und Gefahrenmeldeanlagen erleichtern. Ebenso ist über das Türband 4 inductio die Energieübertragung zur Versorgung von Motorschlössern und Leuchtmitteln möglich.
Die Verbindung von Gefahrenmeldezentrale mit den Sensoren,
Aktoren und Verbrauchern an
der Tür - wie Glasbruchsensor, elektrische
Mit dem Hahn Türband 4 inductio sollen all diese Probleme auf einen Schlag beseitigt sein: Rahmen und Flügel können getrennt voneinander verarbeitet werden. Aus Sicht von Dr. Hahn wird damit das Ende der "Affenschaukel" eingeläutet ...

... denn auch im späteren Betrieb kann der Türflügel ohne aufwändige Demontage der Kabelübergänge und Kappen der Leitungen aus- und eingehängt werden. Und das Türdesign erscheint aus einem Guss.

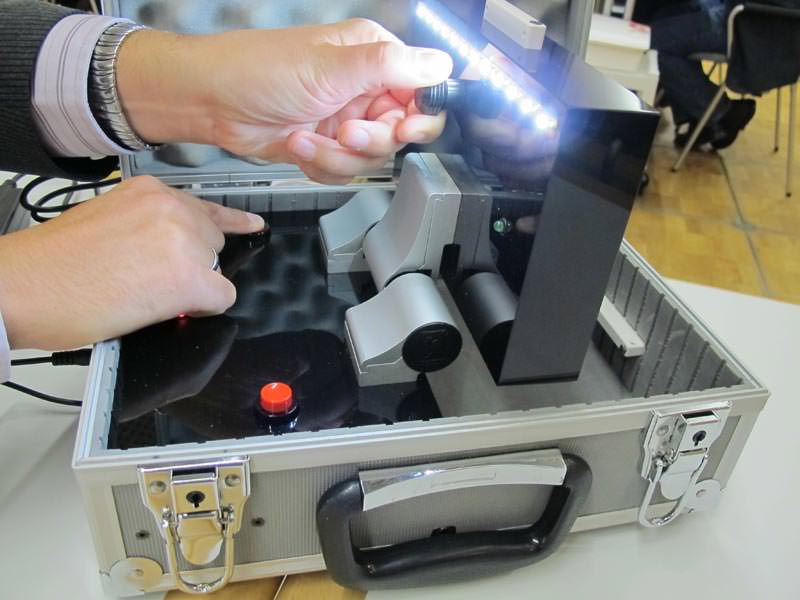

Schon seit einigen Jahren beschäftigt sich der Türband-Spezialist Dr. Hahn mit der Frage, ob und wie Energie und Signale über ein Türband geleitet werden können. Ziel sollte es sein, den als Affenschaukel bekannten Kabelübergang zu ersetzen. Mit inductio wurde ein Übertragungsweg geschaffen, über den Daten bidirektional, also in beide Richtungen, übermittelt werden und der gleichzeitig die benötigte Energie an die Verbraucher, z.B. das Motorschloss oder die LED-Beleuchtung weiterleitet.
Primär und Sekundärelektronik sind in Türrahmen und Türflügel verborgen. Die Abmessungen der Kunststoffgehäuse für den Anschluss der Komponenten sind ähnlich den Maßen einer Schlosstasche, die der Türenbauer beim Einsatz eines Stulpschlosses verwendet. Damit können alle Anschlüsse komfortabel zunächst außerhalb erfolgen, bevor die Elektronik ins Profil eingebracht wird.
Obwohl das Hahn Türband 4 inductio kein tragendes Türband ist, übernimmt es doch die Justierungen an den Funktionsbändern in alle sechs Richtungen.
Die VdS-C Zulassung ist beantragt. Dr. Hahn rechnet damit, die ersten Bänder der Serie Türband 4 inductio Mitte 2011 ausliefern zu können. Mit dem Eintritt in den Sicherheitsmarkt wollen die Türband-Spezialisten aus Mönchengladbach zudem ihren Anspruch unterstreichen, für jede Situation die passende Lösung zu bieten.
Weitere
Informationen zum Energie und Signale übertragenden Türband 4 inductio können per
E-Mail an Dr. Hahn
angefordert werden.
