Trelleborg entwickelt Dichtungsprofile für Jumbo-Dachfenster (>30 m²)

(18.9.2018) Ein beeindruckend hohes Maß an Licht, Luft und Transparenz schaffen die übergroßen Dachfenster von Hacksteiner-Metall - ohne hinsichtlich bauphysikalischer Anforderungen zu schwächeln. Verantwortlich dafür sind u.a. EPDM-Dichtungen, die Trelleborg beisteuert. Sie wurden speziell für das Fenster entwickelt und kommen als Rahmen-, Flügelaufnahmeprofil und Mitteldichtung zum Einsatz.

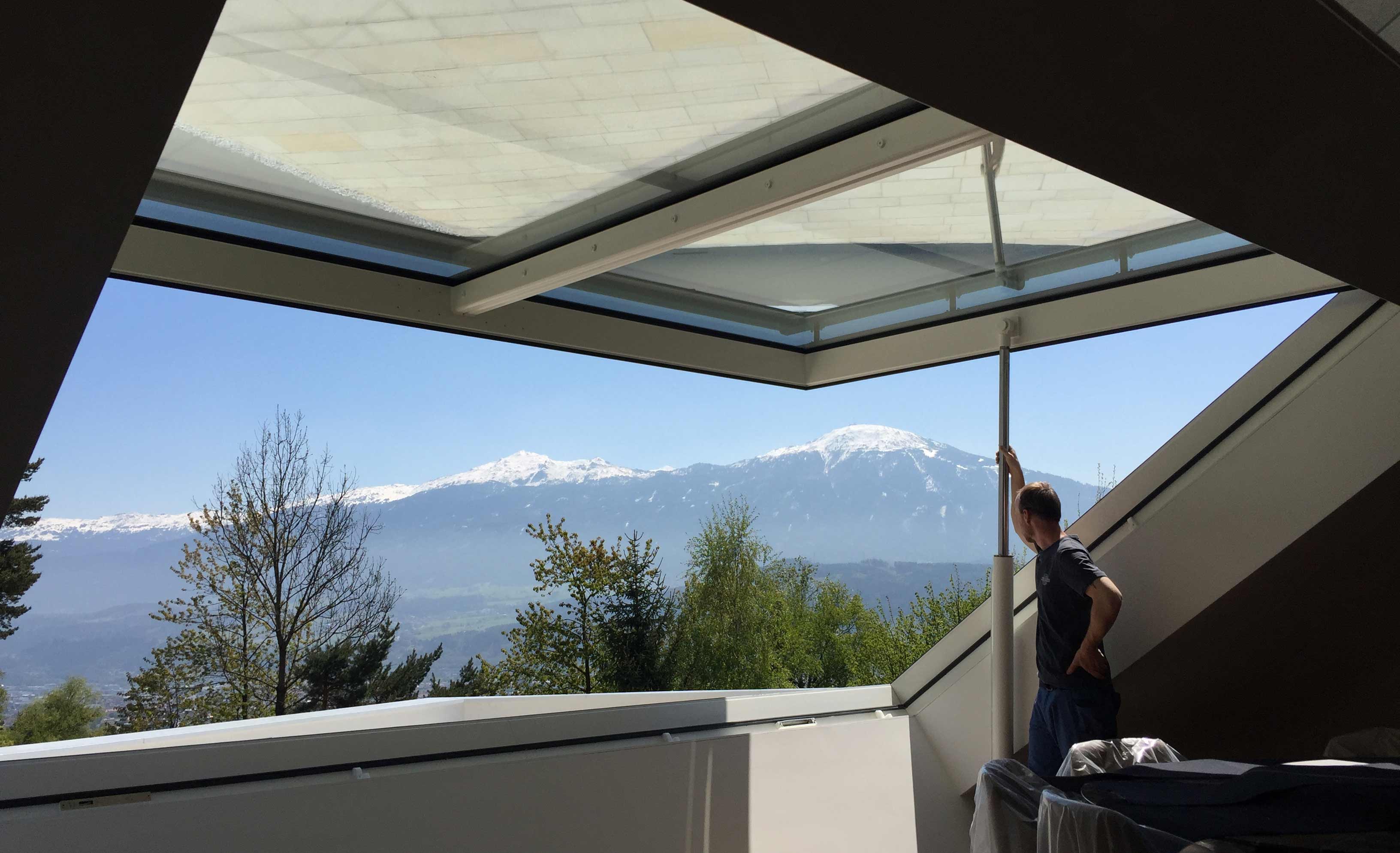

Foto © Hacksteiner-Metall

Dachflächenfenster in Übergröße

Hacksteiner-Metall in Faistenau bei Salzburg ist spezialisiert auf die Be- und Verarbeitung von Metall. Das Unternehmen bietet maßgeschneiderte Bausysteme an – so u.a. den Jumbo-Dachklappflügel der Axaar Dachfensterserie speziell für den Einbau in geneigten Dachflächen. Die Größe des Fensters ist enorm: Das Element lässt sich bis 6,5 Meter Breite und fünf Meter Höhe fertigen. Ein Flügel kommt also auf über 30 m² Fläche.

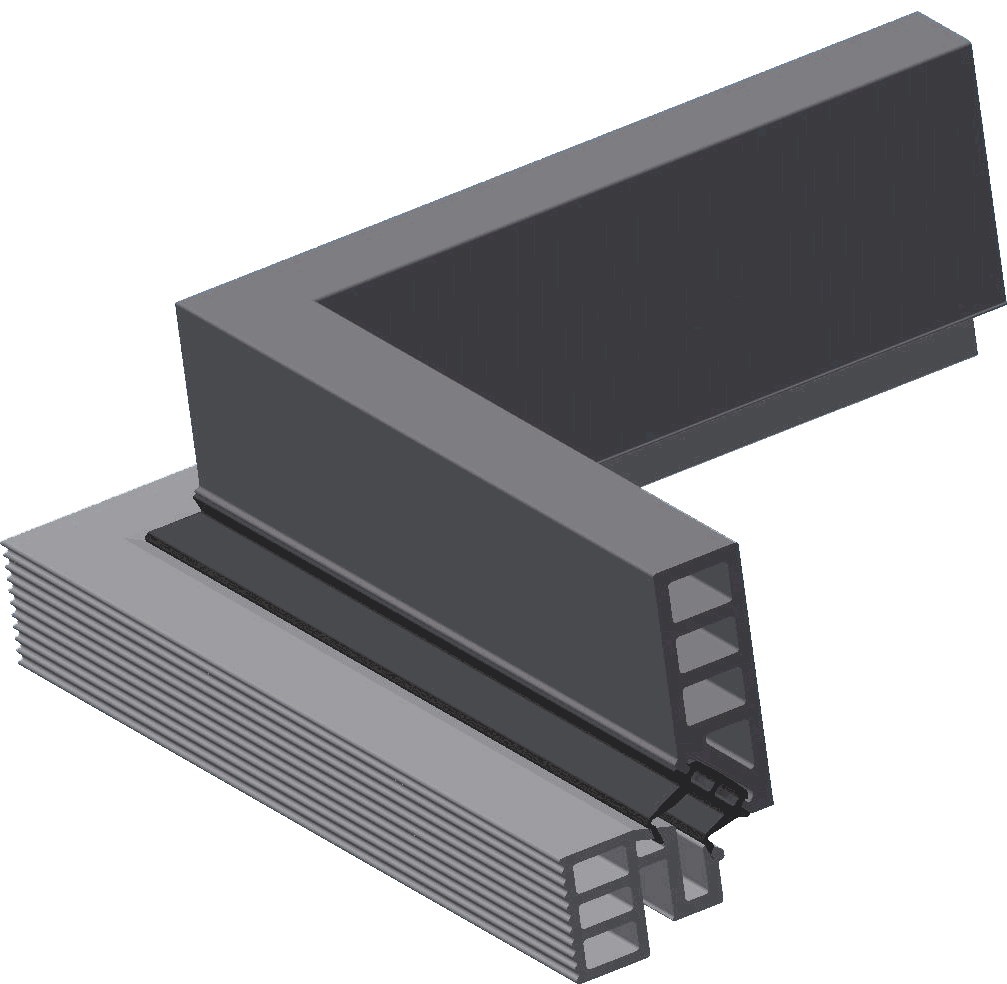

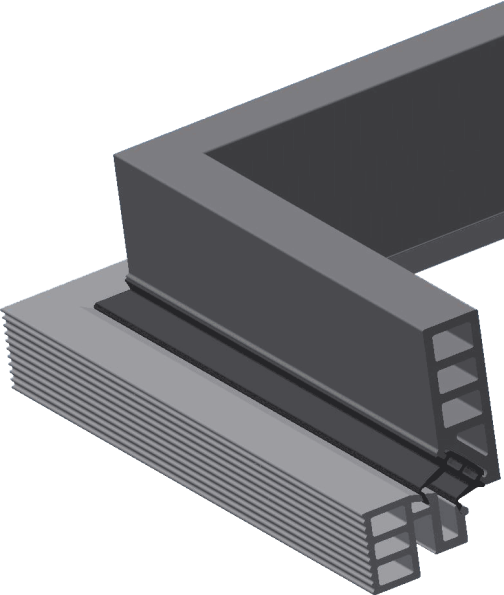

Speziell für das Fenster hat Trelleborg drei Dichtungsquerschnitte entwickelt - ein Rahmenprofil, eine Mitteldichtung mit zwei Dichtlippen und ein Flügelaufnahmeprofil. Die Dichtungen haben die Aufgabe, Bauteiltoleranzen und Bewegungen durch Wind, Wärme oder andere Belastungen in der kritischen Ebene zwischen Flügel und Rahmen auszugleichen sowie Dichtigkeit zu gewährleisten.



Gefertigt werden die Dichtungen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) in den Härten 70° (Mitteldichtung) und 90° Shore A (Rahmen- und Flügelaufnahmeprofil). Hierbei gilt: je höher der Shore-Wert, desto härter das Material.

Hoher konstruktiver Anspruch

Besondere Herausforderungen ergaben sich bei der Entwicklung der Dichtungen. „Es bestand keine Möglichkeit, Aufnahmenuten für ,weiche‘ Dichtungen zu schaffen, wie bei kleineren Systemen üblich“, so Bernhard Haaß, Manager Design and Industrial Engineering bei Trelleborg Sealing Profiles Western & Eastern Europe. „Wir mussten daher einerseits mit harten Gummimaterialien arbeiten, die sich verschrauben oder klemmen lassen. Andererseits waren weiche Dichtelemente vorzusehen, die in der Lage sind, Toleranzen und Bewegungen im System zu kompensieren.“ Eine weitere Besonderheit bestand ferner darin, eine Dichtung in eine andere zu positionieren. Dabei sind im Rahmen der Fertigung relativ geringe Toleranzen einzuhalten, wie sie in der Regel nur im Metallbereich realisiert werden können.

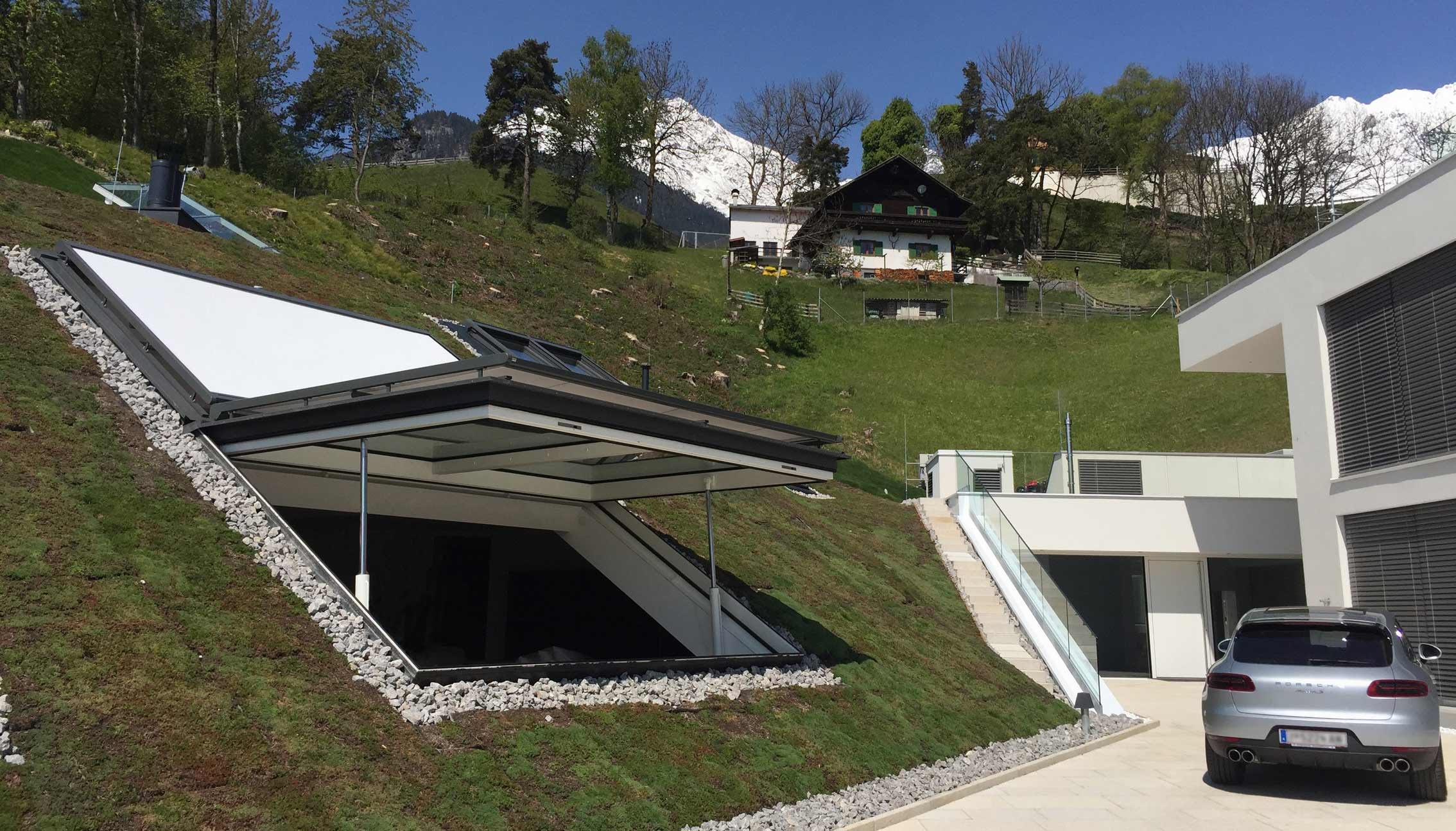

Foto © Hacksteiner-Metall

Bei der Entwicklung der Dichtungen arbeiteten Fachleute von Trelleborg und Hack­steiner-Metall zusammen. Zunächst wurde ein erstes Konzept für das Dichtsystem ausgearbeitet. Anschließend erstellte Trelleborg daraus entsprechende CAD-Da­ten­sätze. Nach mehreren Optimierungsschleifen wurden diese seitens Hacksteiner-Metall zur Produktion der Werkzeuge freigegeben. Es folgte die Fertigung von Musterdichtungen, die in den Prototypenfenstern getestet und für die Serienfertigung freigegeben wurden.

Übrigens: Der Jumbo-Klappflügel wurde bereits vom Institut für Fenstertechnik (ift Rosenheim) auf Schlagregendichtheit, Windwiderstand, Luftdurchlässigkeit, Wärme- und Schallschutz geprüft.

Weitere Informationen zu Fensterprofilen und Jumbo-Fenstern können per E-Mail an Trelleborg bzw. per E-Mail an Hacksteiner-Metall angefordert werden.
