Deckendämmplatten für Tiefgaragen und Durchfahrten mit integrierter LED-Beleuchtung

(30.10.2018) Mit Tektalan A2-Lumax und Tektalan A2-Lumax [1.0] bietet Knauf Insulation neue Deckendämmplatten mit integrierter Beleuchtungstechnik für Tiefgaragen und Durchfahrten an. Hierfür verfügen die Holzwolle-Mehrschichtplatten mit Stein­wolle-Kern über ...

• versenkt eingesetzte LED-Punktleuchten sowie
• eine Nut an der Plattenlängsseite zur Kabelführung.

Bild vergrößern


Tektalan Holzwolle-Mehrschichtplatten haben sich bereits als optisch ansprechende Deckendämmplatten im Markt etabliert. Ihre lebendigen Oberflächen mit feiner Holzwolle-Struktur können Tiefgaragen, Keller und Flure deutlich aufwerten. Gleichzeitig verbessern die nicht brennbaren Dämmplatten der Euroklasse A2-s1,d0 den Wärme-, Schall- und Brandschutz - siehe auch Beitrag „Holzwolle-Dämmplatten mit abwaschbarer Beschichtung für Tiefgaragen“ vom 17.7.2008.

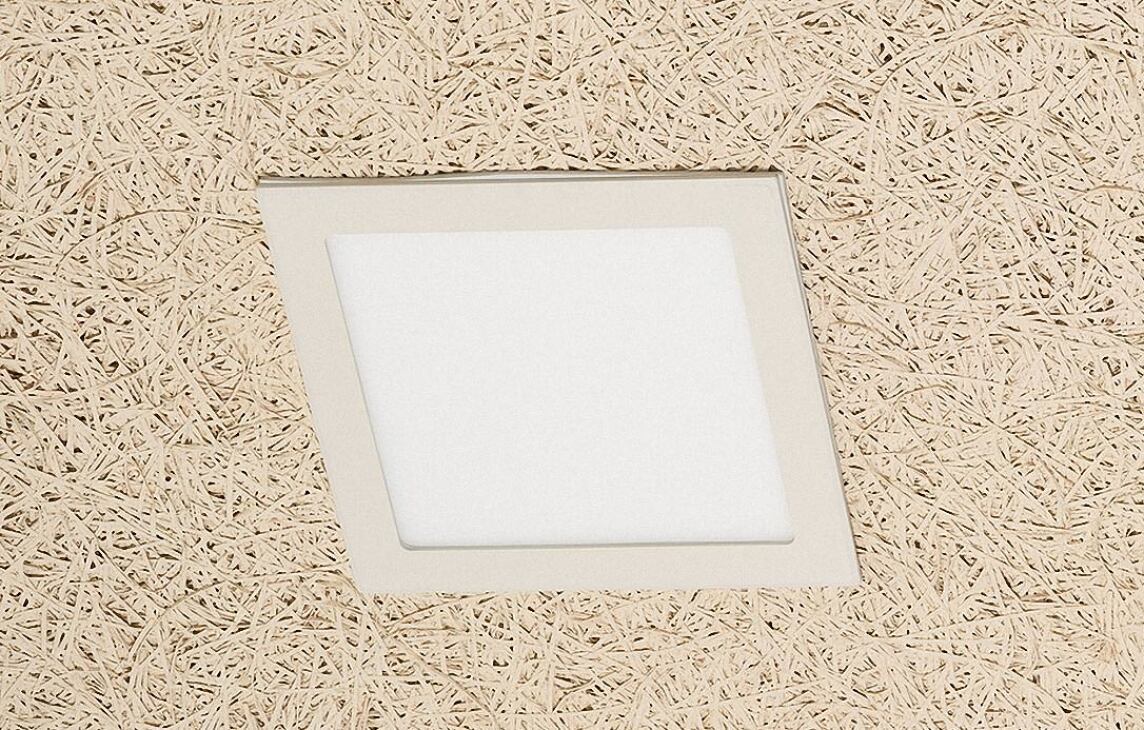

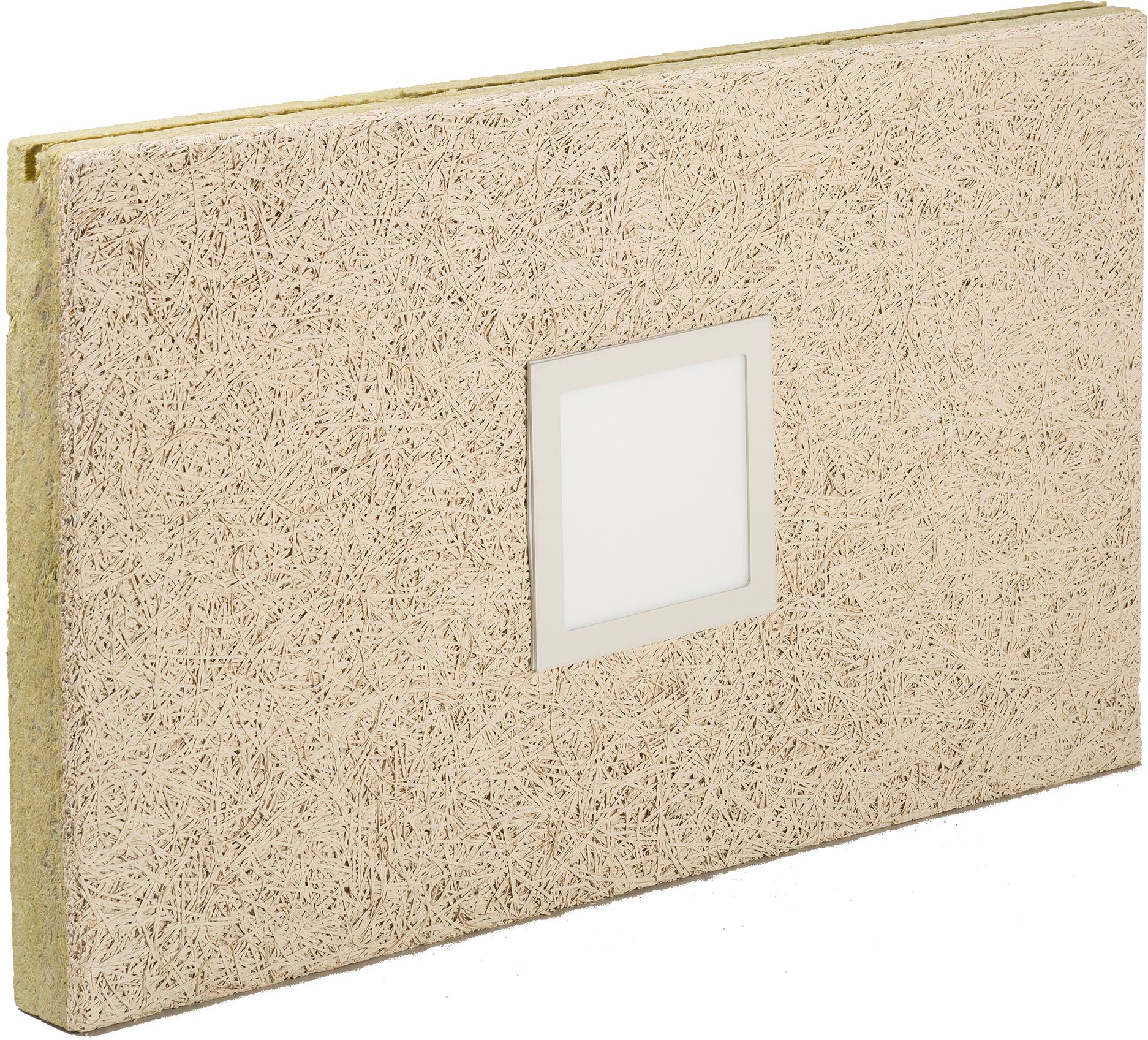

Mit den Tektalan-Neuzugängen lässt sich nun auch die Tiefgaragenbeleuchtung in die Deckengestaltung einbeziehen. Zu diesem Zweck sind in den neuen Deckendämmplatten leistungsstarke, 225 x 225 mm große LED-Leuchten integriert. Sie bilden mit der Plattenoberfläche eine nahezu plane Ebene. Damit wird die verfügbare Deckenhöhe nicht wie bei herkömmlichen Lichtkonzepten verringert. Außerdem werden die Angriffsflächen für Ablagerungen von Staub und Dreck sowie für Vandalismus oder unbeabsichtigte Beschädigungen der Beleuchtung deutlich minimiert.

Die Dämmplatten werden mit zwei unterschiedlichen Oberflächenstrukturen angeboten:

• Tektalan A2-Lumax verfügt über 2 mm breite, naturfarbene Holzwolle-Fasern,
• Tektalan A2-Lumax [1.0] ist mit 1 mm breiten Fasern ausgestattet.

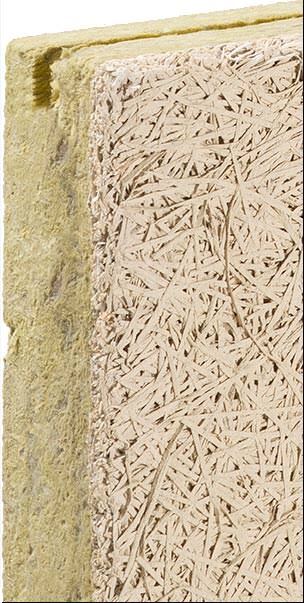

Beide Versionen können in unterschiedlichen RAL-Farbtönen eingefärbt werden. Den Kern der Platte bildet eine Mineralwolle-Schicht mit einer Wärmeleitfähigkeit (λ) von 0,035 W/mK. Die 18 Watt-LED-Leuchten werden mit einer Eingangsspannung von 220 bis 240 Volt betrieben. Sie liefern bis zu 1.580 lm Nettolichtstrom und können auf die Farbtemperaturen 3.000 K (warmweiß) oder 4.000 K (neutralweiß) eingestellt werden. Ihr Gehäuse ist spritzwassergeschützt (IP44) und ihre Lebensdauer ist LED-typisch mit ca. 50.000 Stunden angegeben.

Für die Montage werden die erforderlichen Kabel direkt bei der Anbringung der Deckendämmung in die dafür vorgesehene, eingefräste Nut gelegt und durch vorgebohrte Löcher in den Ausschnitt für die Beleuchtung geführt. In einem zweiten Schritt können die LED-Leuchten durch einen dafür qualifizierten Fachbetrieb angeschlossen und eingesetzt werden.  Revisionen sind jederzeit möglich.

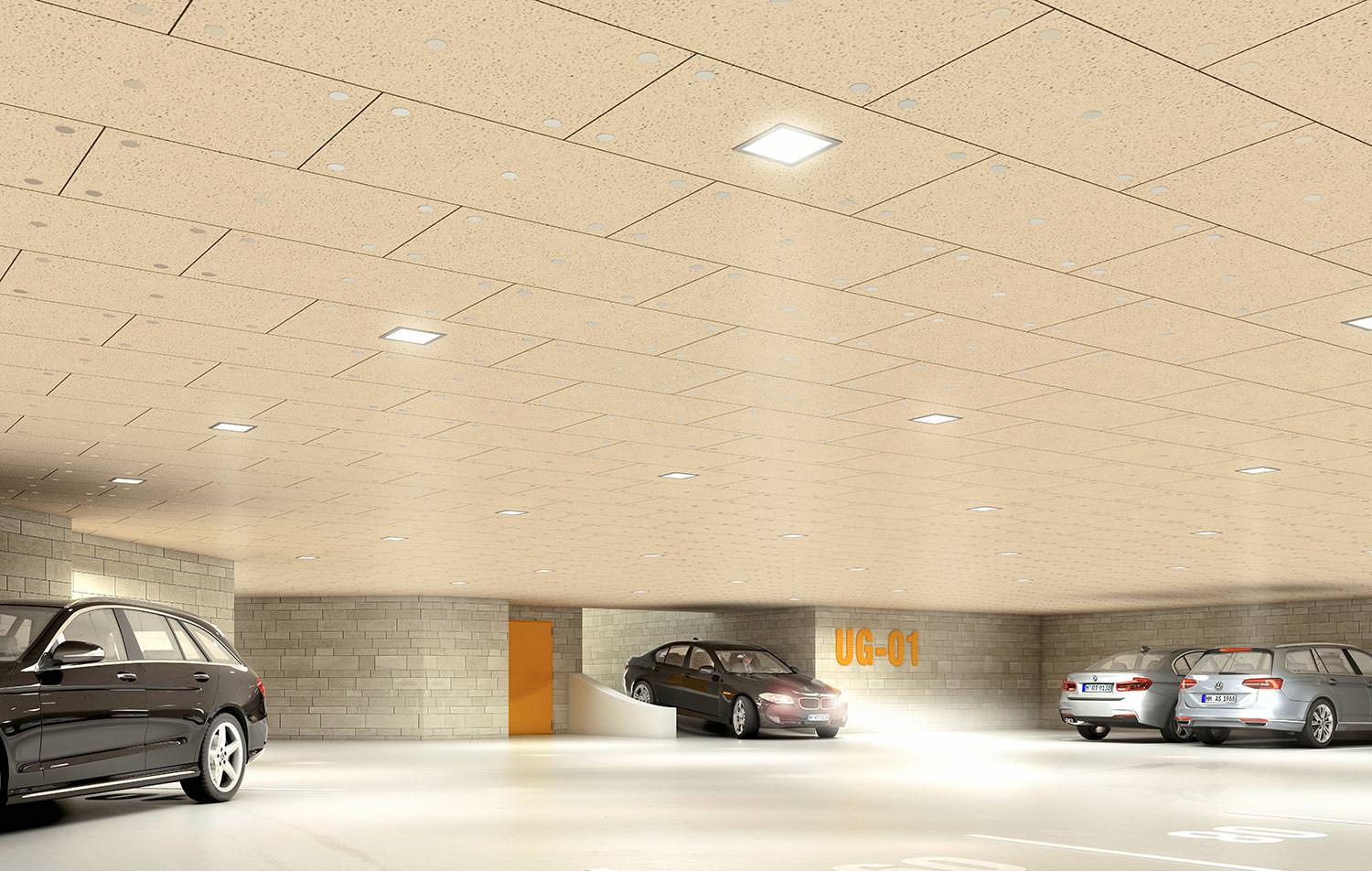

Für die Beleuchtung einer Tiefgarage mit etwa 1.000 m² (z.B. 15 m x 60 m) Fläche und einer Beleuchtungsstärke von 300 Lux im Eingangsbereich sowie mindestens 75 Lux in der Parkfläche sind laut Knauf Insulation ca. 34 Tektalan A2-Lumax Platten nötig. Diese können mit passenden Deckendämmplatten ohne Beleuchtung für einen harmonischen Gesamteindruck kombiniert werden.

Weitere Informationen zu Tektalan A2-Lumax und Tektalan A2-Lumax [1.0] können per E-Mail an Knauf Insulation angefordert werden.
