Eckvarianten für Photovoltaik-VHF

(09.10.2026) Bei vorgehängten, hinterlüfteten Fassaden kommt es auf eine sorgfältige Planung der Anschlüsse und Eckbereiche an. Für das Fassadensystem „Sto Ventec Photovoltaics Inlay” bietet Sto dafür verschiedene Detail-Lösungen. Sie sollen die Planung und Ausführung von Außenecken mit integrierten Photovoltaik-Elementen erleichtern.

Eckausbildung mit Aluminium-Vierkant-Profil. (Bild: Sto SE & Co. KGaA)

Außenecken mit Aluminiumprofilen ausführen

Zum Schutz der Außenecken kann ein Vierkantprofil aus Aluminium eingesetzt werden. Es wird beidseitig an der Unterkonstruktion befestigt und so dimensioniert, dass es bündig mit der Ebene der PV-Paneele abschließt. Das Kantteil lässt sich bis zu einer Einbaulänge von 3 m zwängungsfrei montieren.

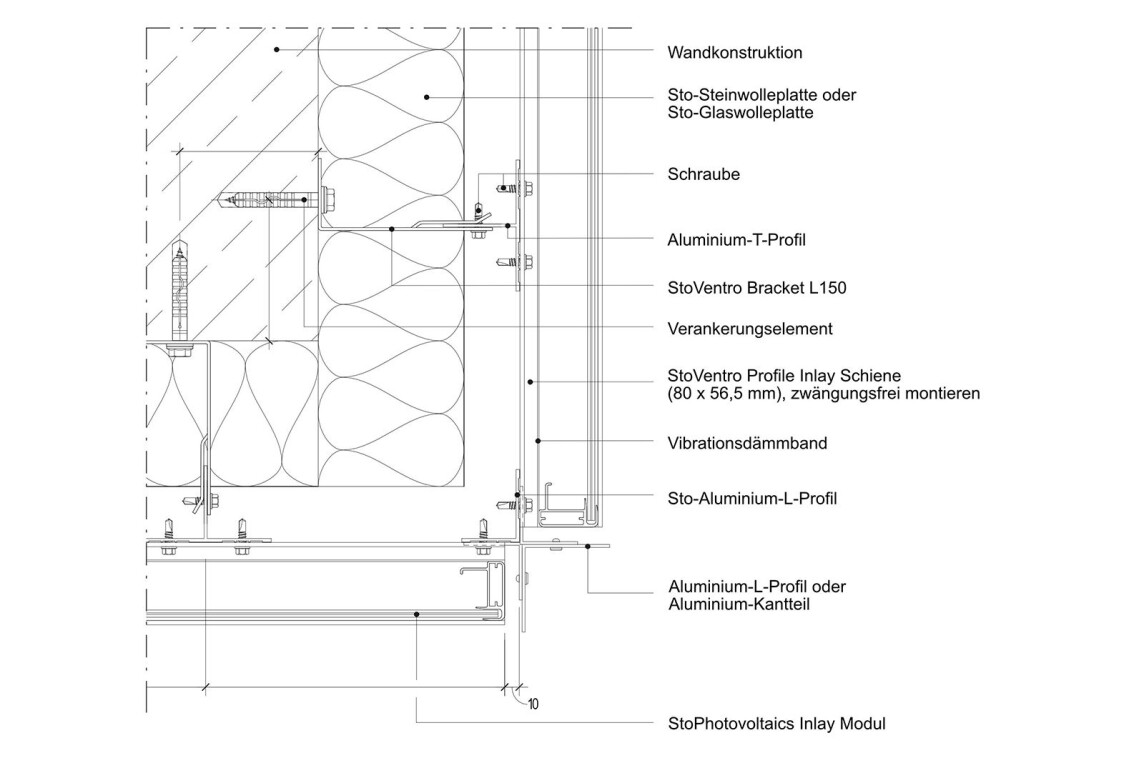

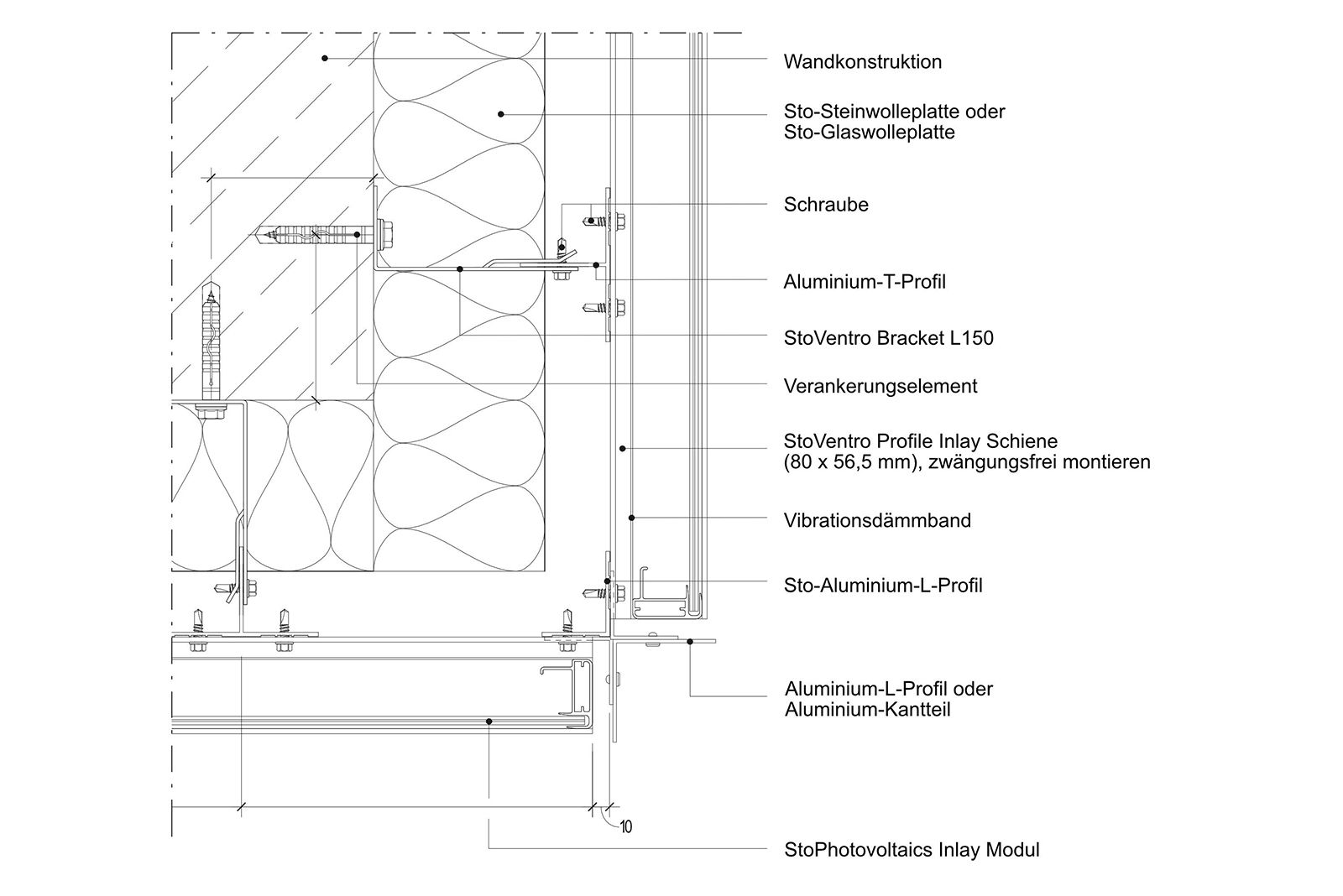

Eckausbildung mit L-Profilen. (Bild: Sto SE & Co. KGaA)

Alternativ sind L-Profile möglich. Dabei wird zunächst ein L-Profil zwängungsfrei an der Unterkonstruktion befestigt. Ein weiteres L-Profil wird anschließend am freien Schenkel verschraubt. Beide Ausführungen werden objektspezifisch gefertigt und in Schwarz geliefert.

Passelemente schließen Flächen optisch

Photovoltaik-Module sind in der Regel auf feste Abmessungen festgelegt. Passt das Fassadenmaß nicht zum Modulraster, können insbesondere bei Sanierungen Restflächen entstehen. Sto bietet für ansichtsgleiche Passelemente mit aufgedrucktem Zelldesign. Sie besitzen keine PV-Funktion, fügen sich optisch jedoch in die aktive Fassadenfläche ein.

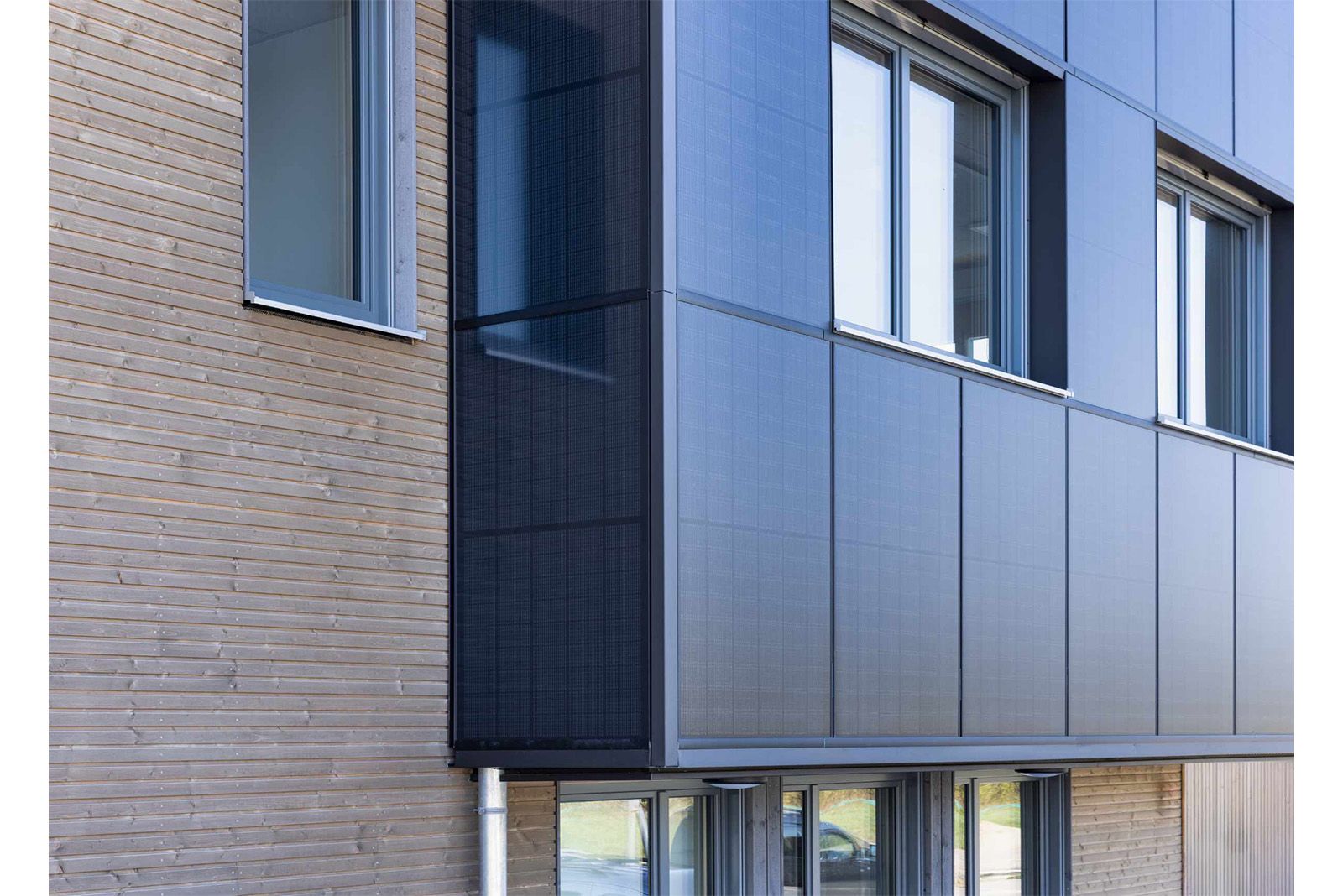

Das neue „Betriebszentrum der Netze BW” ist mit 118 m² des Systems StoVentec Photovoltaics Inlay ausgestattet (25 kWp). Die vorgehängte hinterlüftete PV-Fassade schließt an beiden Seiten mit optisch identischen, aber inaktiven Passelementen ab. Die Außenecken sind mit einem Vierkant-Profil geschützt.
(Foto: Martin Baitinger / Sto SE & Co. KGaA)

Die inaktiven Elemente können z.B. an Gebäudeöffnungen, auf Restflächen oder an verschatteten Fassadenbereichen eingesetzt werden. Als „StoVentec Glass A-Panel” sind sie in Größen von 0,03 bis 6,50 m² erhältlich. Die PV-Module selbst haben ein festes Format von 1.748 × 1.143 mm und lassen sich im Hoch- oder Querformat montieren.

Weitere Informationen können per E-Mail an Sto angefordert werden.
