Multifunktions-Thermostatventil von IMI Heimeier mit automatischer Durchflussregelung

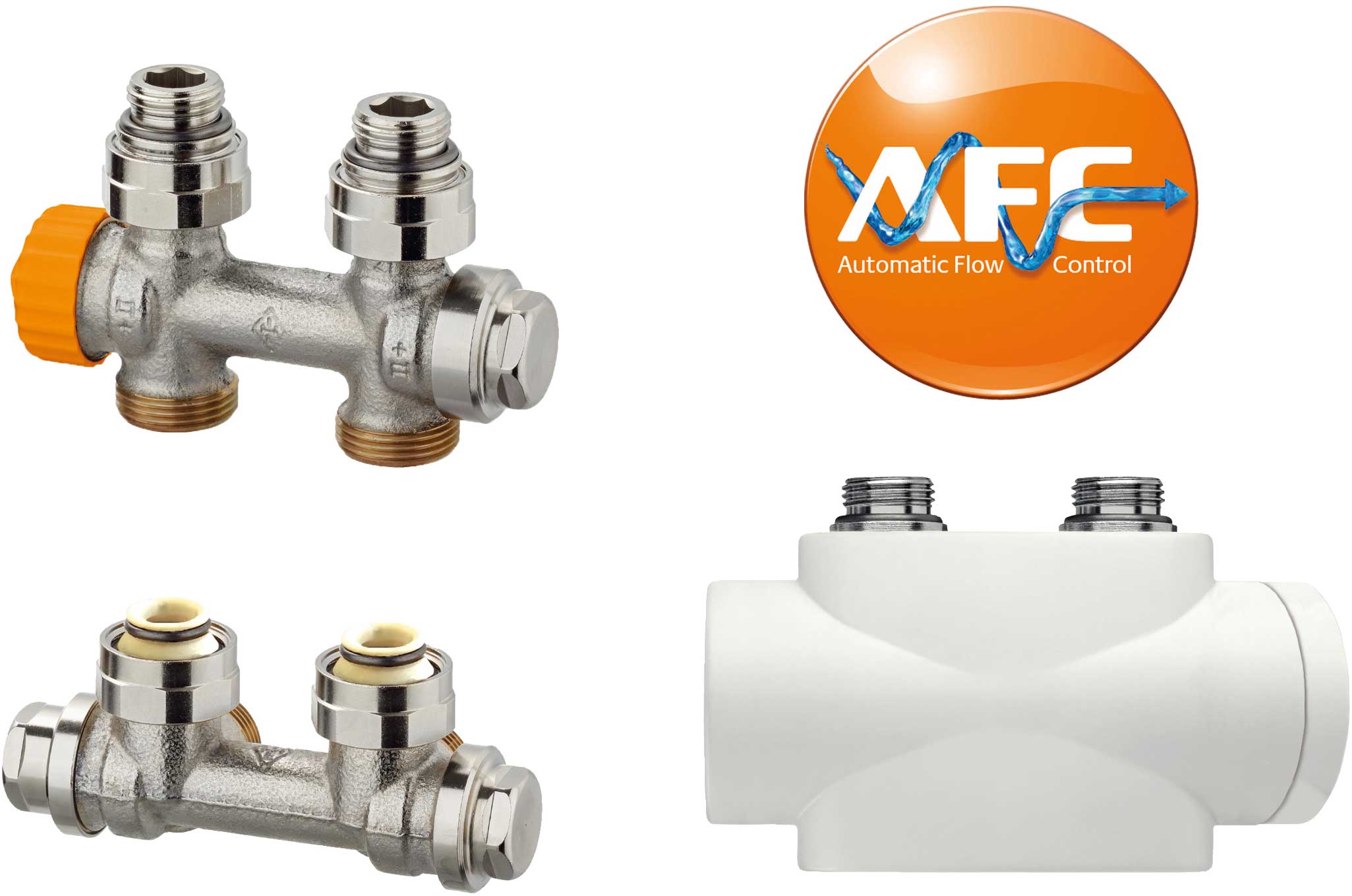

(21.4.2021) Eine neue Multifunktionsarmatur mit automatischer Durchflussregelung hat IMI Hydronic Engineering im Programm. Das Thermostatventil Multilux V Eclipse der Marke IMI Heimeier eignet sich für den Einsatz bei Bad , Design-, Universal oder Ventilheizheizkörpern in Zweirohranlagen mit unterem Zweipunktanschluss. Die Neuheit löst die Produkte Multilux 4 Eclipse sowie Vekotec Eclipse ab. Das Multilux V Eclipse in Eck- und Durchgangsausführung lässt sich verwenden ...

  • entweder als reine Heizkörperanschlussarmatur ohne Thermostatkopf oder
  • als 2-Punkt-Anschlussarmatur mit thermostatischer Regelung.

In das Thermostatventil integriert ist die AFC-Technologie zur automatischen Durchflussregelung. Der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am Ventil eingestellt und unabhängig vom Differenzdruck geregelt. Selbst im Teillastbetrieb bzw. bei einem Überangebot, beispielsweise aufgrund geschlossener Nachbarventile, wird der eingestellte Wert nicht überschritten. Deswegen lässt sich mit den Ventilen der hydraulische Abgleich ohne komplexe Berechnungen ausführen. Die Montage ist sowohl links als auch rechts am Heizkörper möglich, da das Thermostatoberteil und das Absperr-Oberteil bei Bedarf getauscht werden können.

Darüber hinaus ermöglicht das Thermostatventil das individuelle Absperren, Entleeren und Füllen, so dass sich Maler- oder Wartungsarbeiten ohne Betriebsunterbrechung anderer Heizkörper durchführen lassen. Mit einem Montagegerät des Herstellers ist überdies der Austausch des kompletten Thermostat-Oberteils ohne Entleeren der Anlage möglich.

Die maximale Durchflussmenge kann innerhalb des angegebenen Bereiches stufenlos zwischen 10 und 150 l/h anhand einer Tabelle eingestellt werden. Dafür wird lediglich die Heizleistung benötigt. Die Kenntnis der genauen Leitungsführung oder der Druckverluste im Rohrnetz von Altanlagen ist nicht erforderlich. Ausschließlich der Mindest-Differenzdruck muss am ungünstigsten Ventil anliegen, dieser kann bei Bedarf zur Optimierung der Pumpeneinstellung geprüft werden.

Die Funktion des Eclipse Durchflussreglers ist leicht erklärt: Wenn der Durchfluss am Ventil steigt, wird durch den zunehmenden Druck eine Hülse bewegt, die den Durchfluss auf den vorher festgelegten Wert begrenzt. Sinkt der Druck wieder, so drückt eine Feder die Hülse in ihre Ausgangsposition zurück. Der maximale Differenzdruck sollte bei 60 kPa (<30 dB(A)) liegen, der minimale je nach Durchfluss bei 10 kPa bzw. 15 kPa. Generell ist das Thermostatventil für einen Nenndruck PN 10 sowie eine maximale Betriebstemperatur bis 120 °C ausgelegt. Alle Ausführungen sind für die Anschlüsse R1/2 und G3/4 geeignet. Optional sind auch Verkleidungen in weiß oder verchromt für die Eck- und Durchgangsform erhältlich.

Weitere Informationen zum Multifunktions-Thermostatventil Multilux 4 Eclipse können per E-Mail an IMI angefordert werden.
