Kostenlose Auslegungssoftware von IMI Hydronic mit weiteren Funktionen
(14.7.2021) IMI Hydronics EasyPlan-Software zur Auswahl, Dimensionierung und Anordnung von Ventilen im Strang ist für die Berechnung des hydraulischen Abgleichs für kleinere und mittlere Heizungsanlagen bis maximal 100 Heizkörper konzipiert. Nun ist die Version 9.1 mit aktualisiertem Produktprogramm verfügbar. Ergänzt wurden u.a. ...
- Produktneuheiten wie das Thermostat-Ventilunterteil Eclipse 300 mit automatischer Durchflussregelung für einen höheren Durchflussbereich bis 300 l/h,
- in der Funktion der Heizlastabschätzung zusätzliche Eingaben wie beispielsweise der Normaußentemperatur oder eine nachträgliche Wärmedämmung sowie
- die detaillierte Berücksichtigung des Druckverlustes der Ventile Eclipse, Eclipse 300 und Dynacon Eclipse zur Optimierung der Berechnungen.

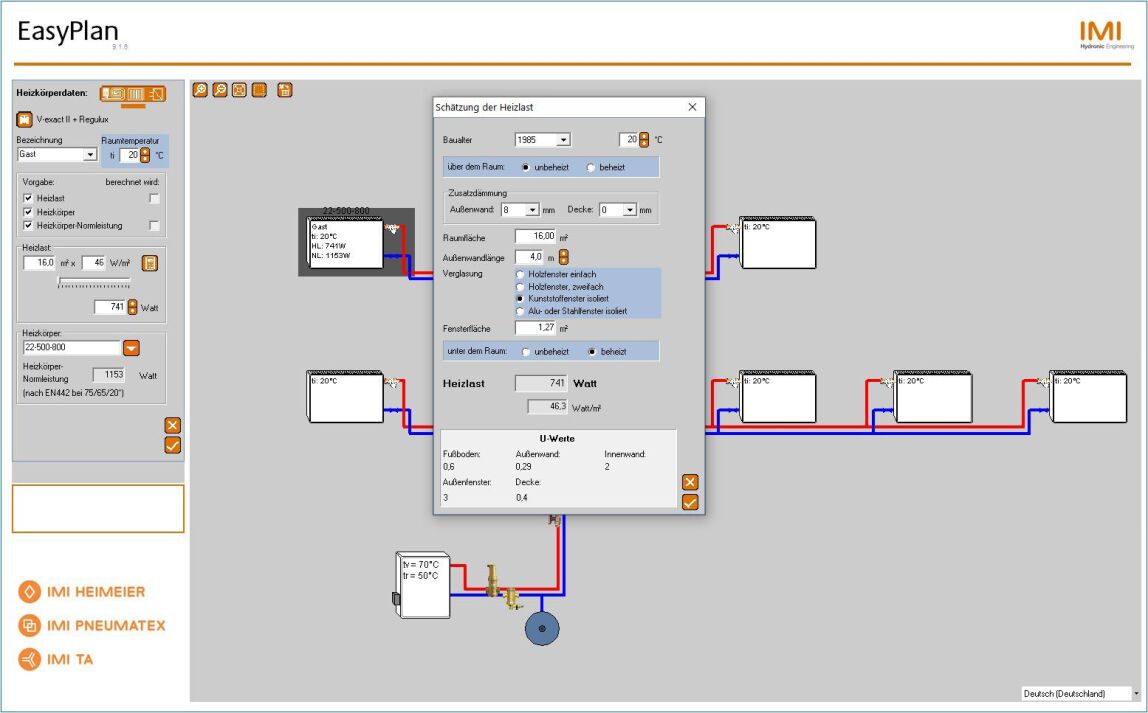

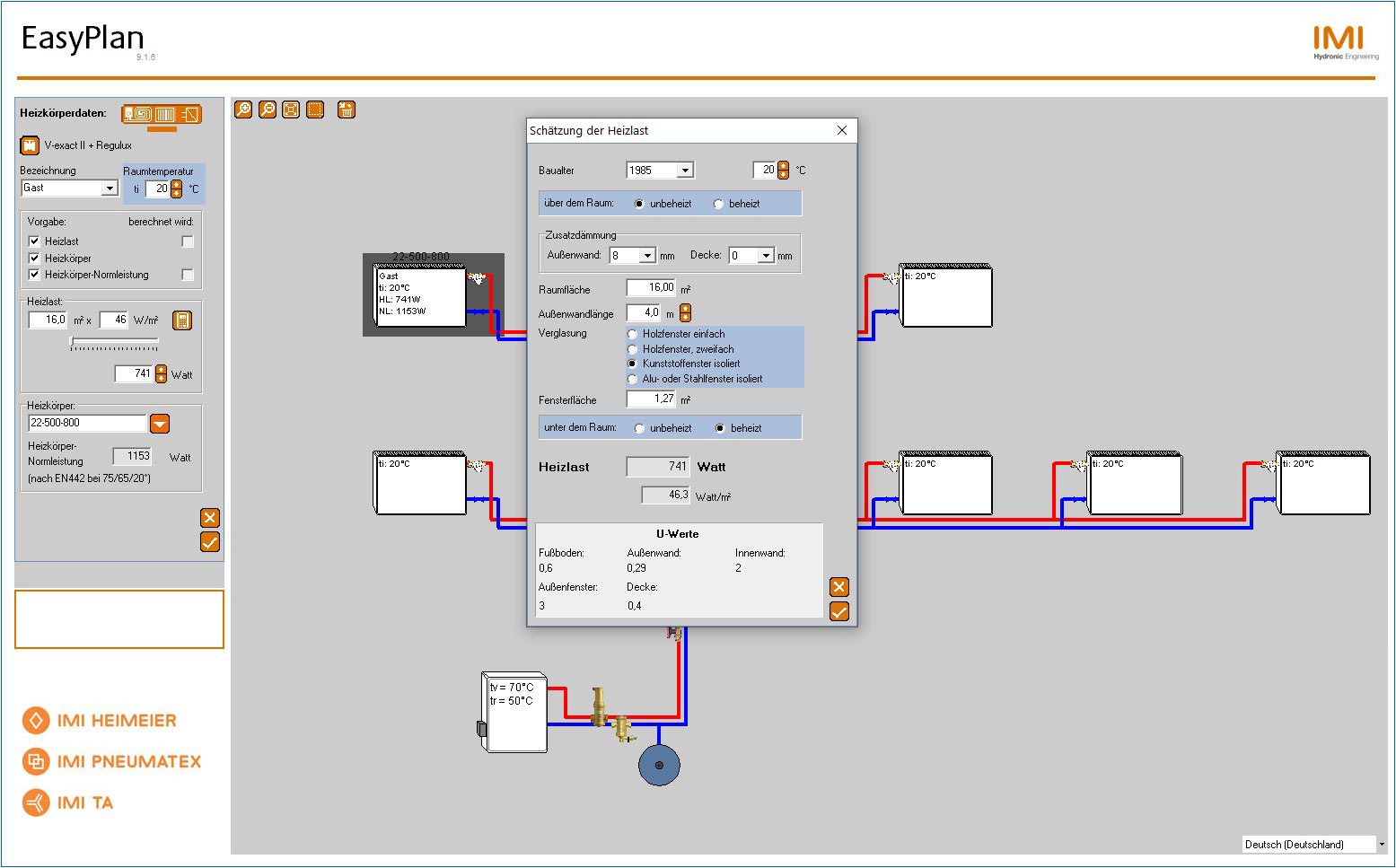

Nutzer müssen lediglich eine grobe Struktur des Netzes festlegen, die Anzahl der Heizkörper bestimmen und die gewünschten Ventile auswählen. Die zur Dimensionierung der Ventile nötige Leistung lässt sich dann entweder über die Heizlast, die Heizkörperart und -größe oder die Heizkörper-Normleistung eingeben. Liegen keine Informationen zur Heizlast vor, so kann sie über eine Rechnerfunktion in Anlehnung an EN 12832 anhand der Gebäudeeigenschaften (u.a. Baujahr, Dämmstandard, Art der Verglasung) raumspezifisch abgeschätzt werden. Basierend auf den ausgewählten bzw. eingegebenen Daten werden anschließend der hydraulische Abgleich berechnet und die Ventileinstellungen ausgegeben. Zusätzlich ermittelt das Programm für die Anlage einen Gesamtdruckverlust, der die Förderhöhe der Pumpe bestimmt. Und für größere oder weit verzweigte Netze ist die Berücksichtigung einer manuellen oder automatischen Strangregulierung möglich.
Neben den Ventileinstellungen ermöglicht die Software auch den Abgleich von Heizlast und installierter Heizleistung sowie die Dimensionierung der Statico Ausdehnungsgefäße und Zeparo Abscheider für Luft, Mikroblasen und Schlamm.
Die
Planungshilfe ist via
imi-hydronic.com > Software > Planungssoftware & Apps
downloadbar; ein Handbuch im PDF-Format ist vorhanden. Als
detaillierte und umfassende Einführung in das Programm bietet das
Unternehmen Seminare an, in denen die Handhabung unter anderem
mittels diverser Praxisbeispiele erläutert wird.
