Roto AL Designo STS: Neuer verdeckt liegender Drehkipp-Beschlag für flächenbündige Alufenster

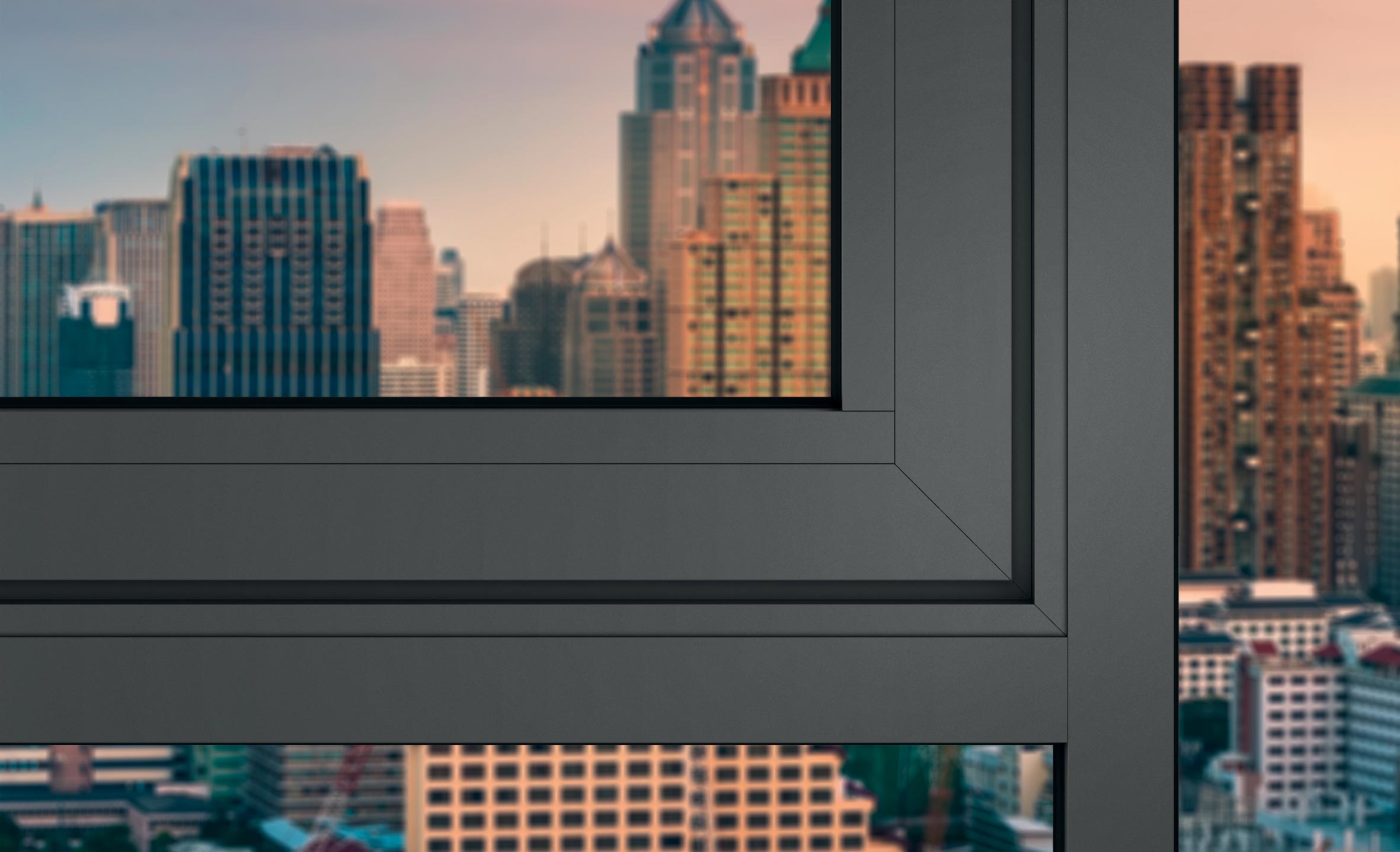

(20.12.2022) Aus Sicht vieler Architekten und Bauherren steigern verdeckt liegende Beschläge die Attraktivität moderner, flächenbündiger Aluminiumfenster mit ihren schmalen Profilansichten:

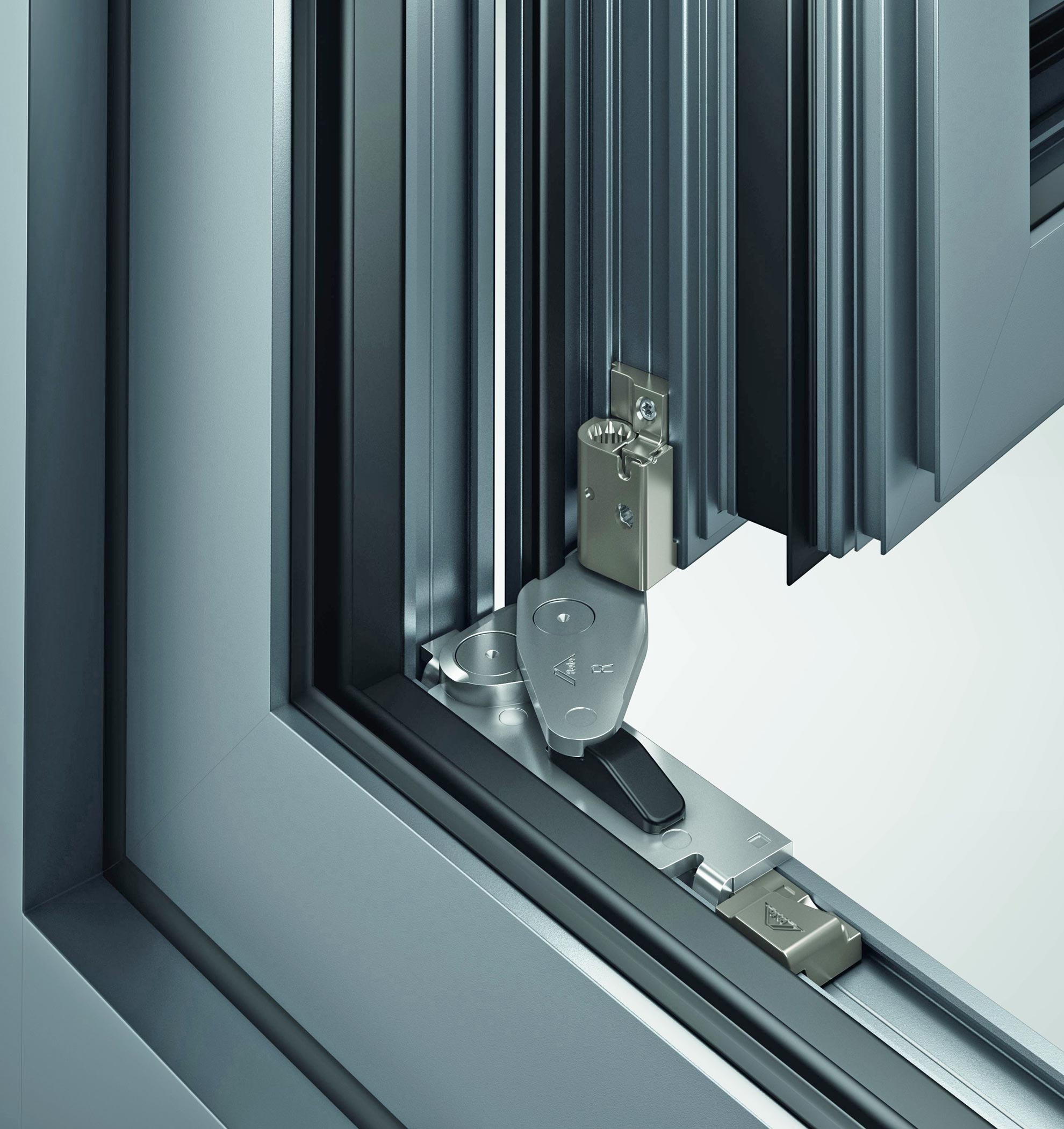

Lange Zeit hatte Roto Object Business für solche Anwendungen bei Bedarf kundenspezifisch einen passenden Beschlag entwickelt - bis das Unternehmen 2022 mit AL Designo STS einen Standard-Drehkipp-Beschlag auf den Markt gebracht hat. Wichtig dabei: Die Drehkurve des neuen Drehkipp-Beschlags ermöglicht das kollisionsfreie Öffnen eines flächenbündigen Fensterflügels oder einer Lüftungsklappe selbst bei geringem Freimaß.

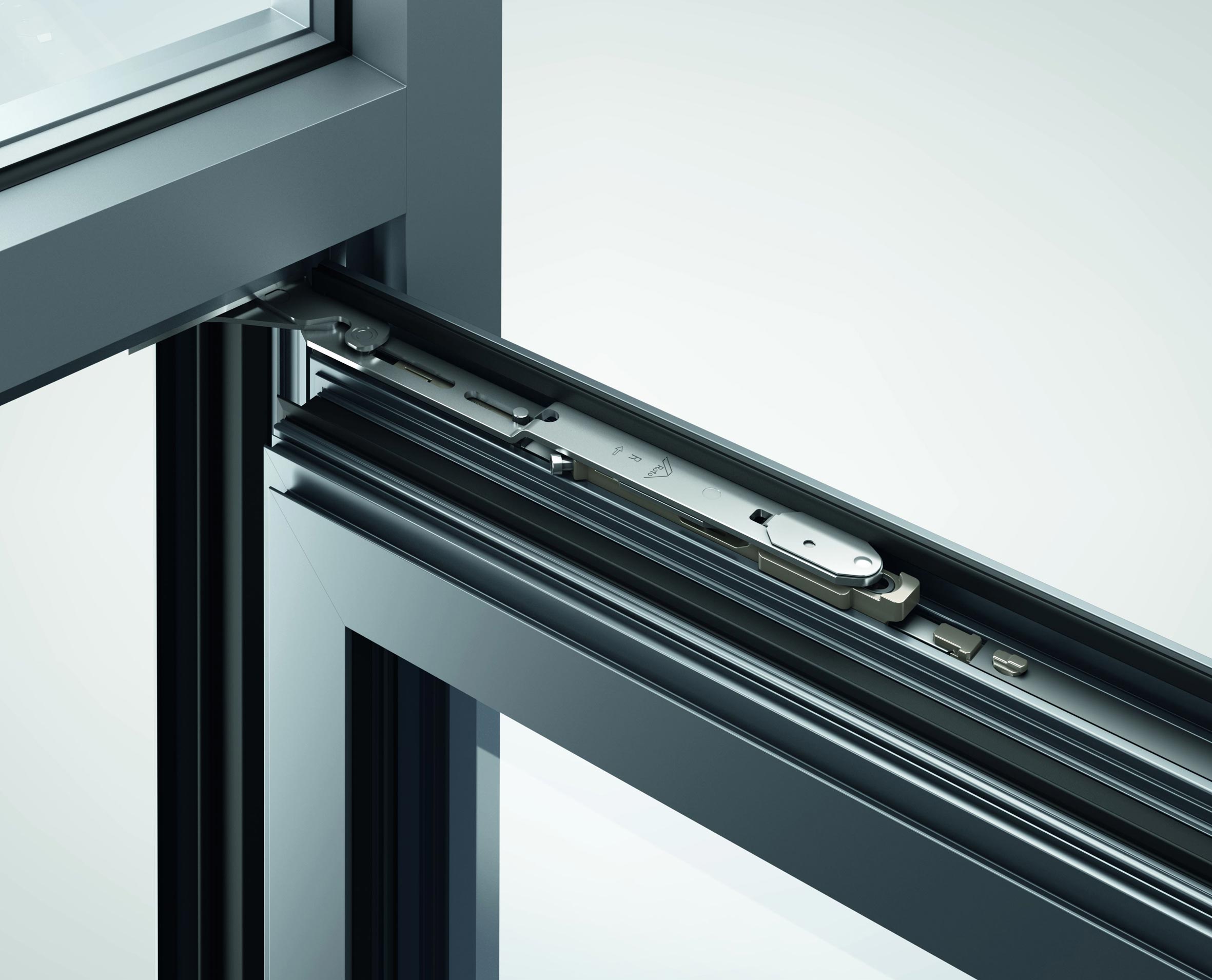

Neu ist auch die Scherenführung des AL Designo STS. U.a. nimmt eine geänderte Rastfeder Spiel aus dem System, und ein neu entwickeltes Dämpfungselement entkoppelt den metallischen Kontakt der Bauteile. Dadurch werden Geräuschübertragungen reduziert, die bei herkömmlichen Drehkipp-Beschlägen während der Bedienung auftreten können.

Da die Stanzbauteile aus Edelstahl gefertigt werden, bietet sich AL Designo STS auch für Projekte an, bei denen herausfordernde Witterungsbedingungen und anderweitige Belastungen erwartet werden: Selbst in weniger als 100 Meter vom Meer entfernten Gebäuden bliebe ein mit diesem Drehkipp-Beschlag ausgerüstetes Bauelement dauerhaft funktionssicher, verspricht der verantwortliche Produktmanager Matthias Kosog. Dies hätten Laborprüfungen bewiesen. Gleiches gelte für Gebiete mit starken Emissionen aus Abluftsystemen von Schwer- oder chemischer Industrie.

Bilder © Roto

Bis 80 kg Flügelgewicht

Ausgelegt und geprüft sei der neue AL Designo STS für bis zu 1.300 mm breite und 2.700 mm hohe Aluminiumelemente mit einem Flügelgewicht bis 80 kg, die aus einem Profilsystem mit der Rahmennut V.01 gefertigt werden. Der maximale Öffnungswinkel eines Elements liege bei 100°. Kompatibel sei die neue Bandseite mit sämtlichen Verschlussvarianten aus dem Roto AL-Beschlagbaukasten.

Abhängig von der Wahl des Axers hat ein Flügel eine Kippweite von standardmäßig 130 bzw. 150 mm. Soll die Kippweite auf 100 mm begrenzt werden, kann hierzu ein Kippweitenbegrenzer passend zum Axer eingesetzt werden. Auch die Kombination mit unterschiedlichen Öffnungsbegrenzern von Roto ist möglich.

Weitere Informationen zum AL Designo STS können per E-Mail an Roto angefordert werden.
